2800K焦耳焊接：碳纳米纤维三维网络

碳基纳米材料，包括碳纳米纤维（CNF）、碳纳米管（CNT）和石墨烯，因其轻质、柔性、耐腐蚀、高导电性和高比表面积等特性，在电催化和电化学储能领域中具有重要应用。尽管这些材料单独具有卓越的性能，但在组装成块体结构时，由于纳米结构间物理接触不良，其性能往往会大打折扣。例如，单壁碳纳米管的电导率可超过10,000 S/cm，而组装成膜后的电导率却大为降低，降至约100 S/cm。这种性能下降凸显了改善纳米结构间接触的重要性，以期提升三维碳结构的整体性能。尽管已有多种技术如化学气相沉积（CVD）非晶碳、SiC或原子层沉积（ALD）Al2O3被报道用于改善碳纳米材料的融合，以及通过硼掺杂形成共价化学键的方法，但仍有待开发一种既经济又可扩展的方法能从根本上改善碳纳米结构间的接触，满足宏观设计的需求。

2016年，马里兰大学胡良兵教授研究团队在《Nano Letters》期刊发表了题为“Carbon Welding by Ultrafast Joule Heating”的论文。本研究提出了一种创新的高温焦耳加热法，通过在碳纳米结构之间形成共价键来构建三维互连的碳基质。具体来说，将碳纳米纤维（CNF）薄膜加热至超过2500 K的高温，以200 K/min的速率实现相邻碳纳米纤维通过石墨碳键的融合，从而形成连续的三维碳网络。这种处理显著提升了碳基质的块体电导率，增加了四个数量级，达到380 S/cm，同时具有1.75 Ω/sq的低面电阻。高温焦耳加热不仅加速了碳材料的石墨化过程，而且为从非晶碳源构建共价键合的石墨碳网络提供了新策略。由于具备高电导率、优良的机械结构和抗腐蚀特性，这种三维互连的碳膜在能量存储和电催化领域展现出广阔的应用前景。本研究的发现不仅为碳纳米材料的块体性能提升提供了新的途径，也为相关领域的技术进步和应用开发奠定了坚实的基础。

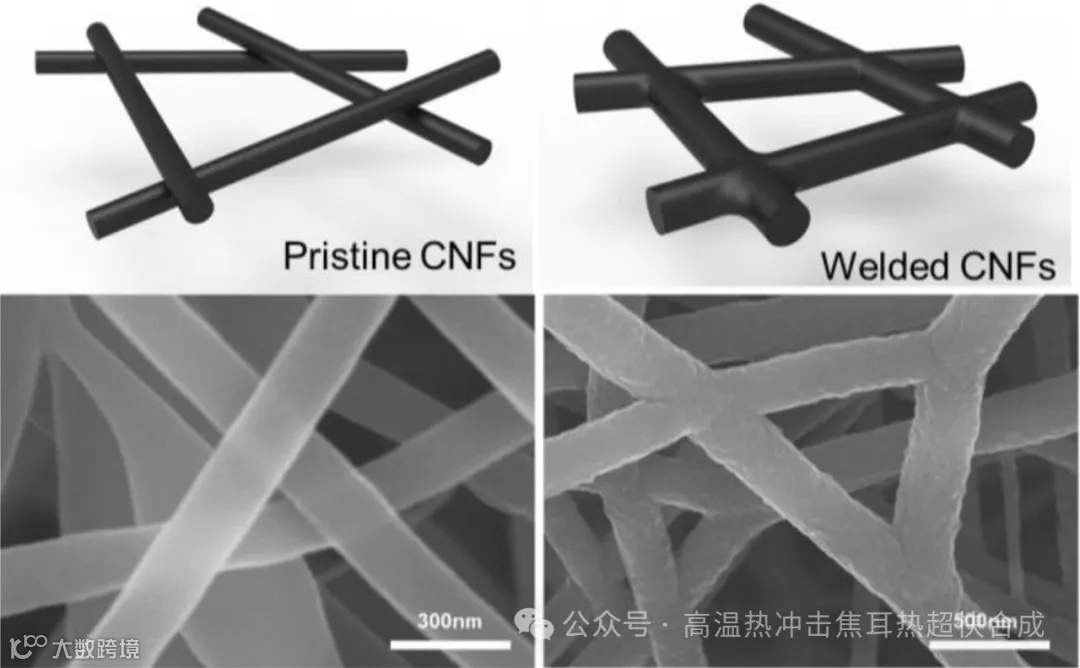

本研究采用焦耳加热至高温（>2500 K）和超快加热速率（约200 K/min）的方法，对聚丙烯腈（PAN）基碳纳米纤维（CNF）进行处理，实现了相邻CNF之间的石墨碳键合，形成了连续的三维碳网络。这一过程不仅显著提升了碳基质的块体电导率，增加了四个数量级达到380 S/cm，同时保持了1.75 Ω/sq的低面电阻，还因其高电导率、优良的机械结构和抗腐蚀特性，展现出在电化学储能和电催化领域的应用潜力。

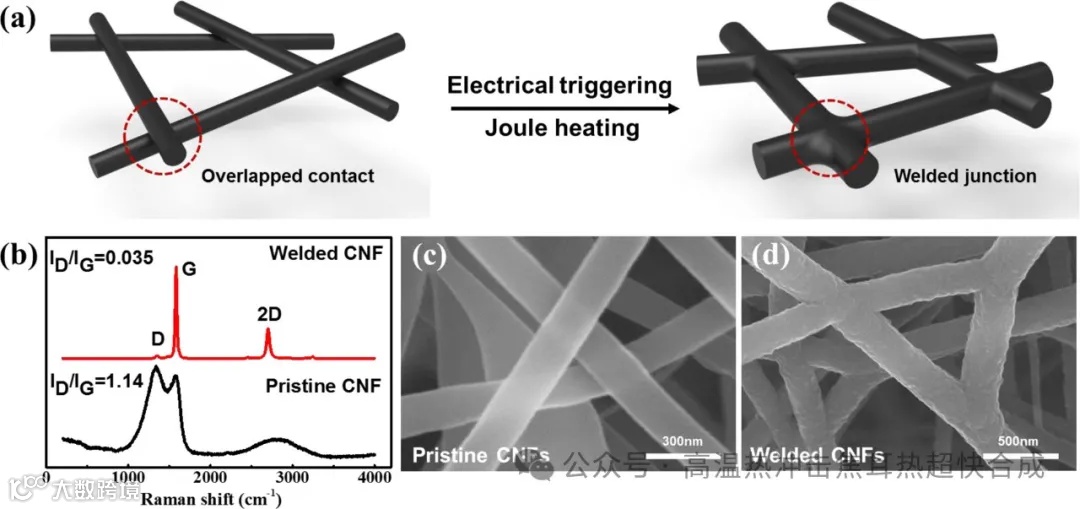

图1 展示了通过焦耳加热触发的碳焊接过程示意图以及拉曼光谱和扫描电镜（SEM）图像。原始CNF经过焦耳加热后，其晶体结构和拉曼光谱中的D波段和G波段的变化表明了石墨化程度的提高。SEM图像进一步揭示了CNF在节点处的焊接现象，说明了焦耳加热如何促进了CNF之间的物理接触转变为牢固的化学键合。

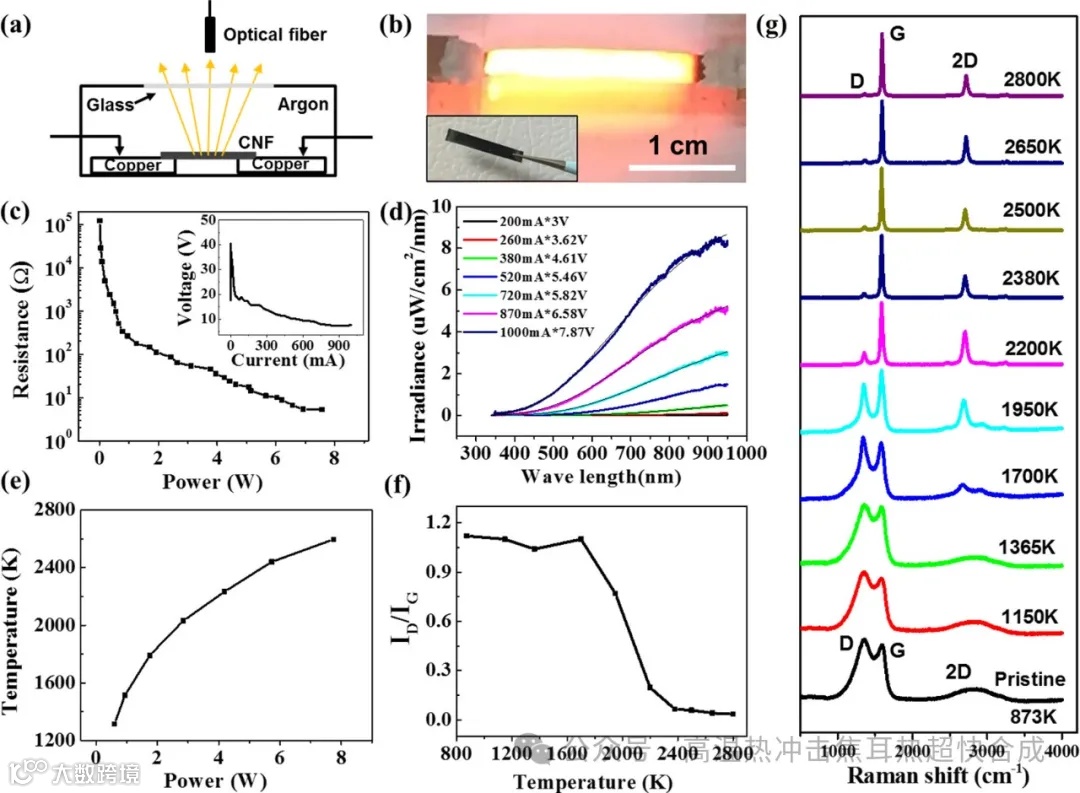

图2 展示了焦耳加热实验的设置和温度测量，以及CNF膜在不同输入功率下的发光行为。通过光谱拟合，我们能够精确测量CNF膜的温度，并发现随着输入功率的增加，CNF膜的电阻率显著下降，这与材料的电导率提高相对应。

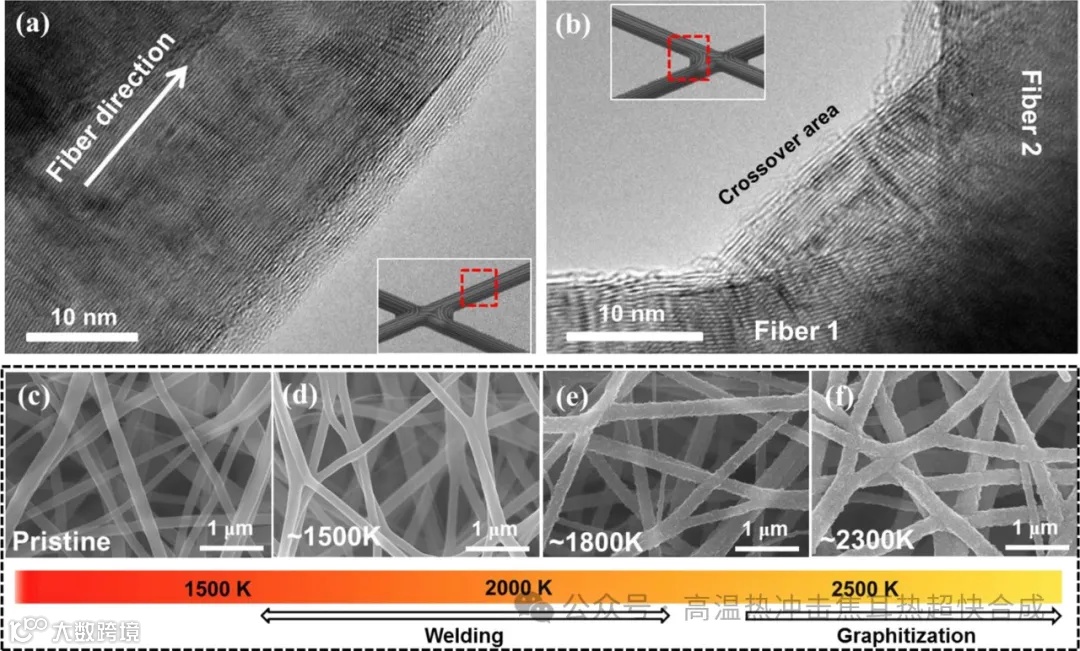

图3 通过高分辨透射电镜（HR-TEM）和SEM图像，进一步展示了焊接CNF结构的形态特征，以及在不同焦耳加热温度下CNF形态的演变，证实了在1500至2300 K温度范围内CNF的融合过程。

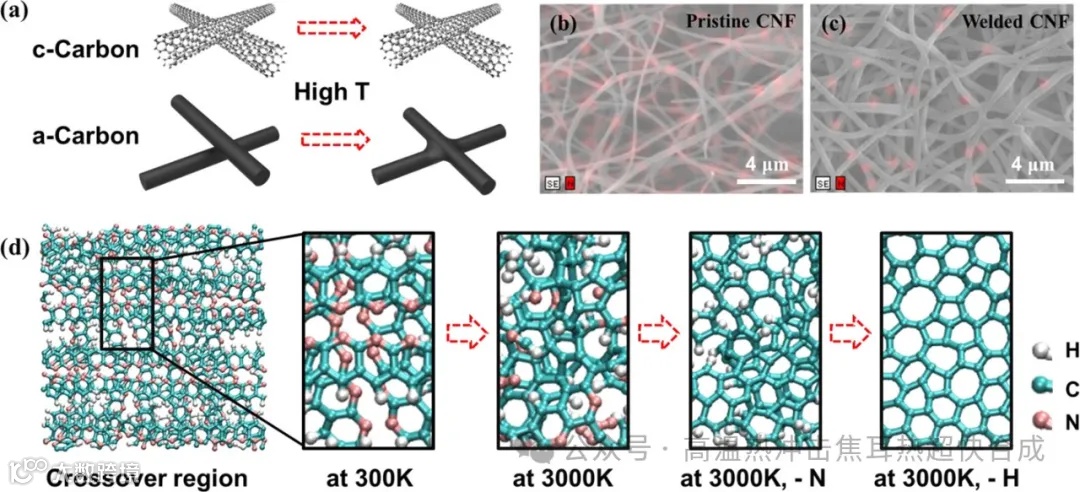

图4 通过分子动力学模拟，展示了在纤维节点处的碳焊接行为，以及原始CNF和焊接CNF的氮元素分布图，说明了焦耳加热过程中氮和氢的去除促进了石墨化结构的形成。

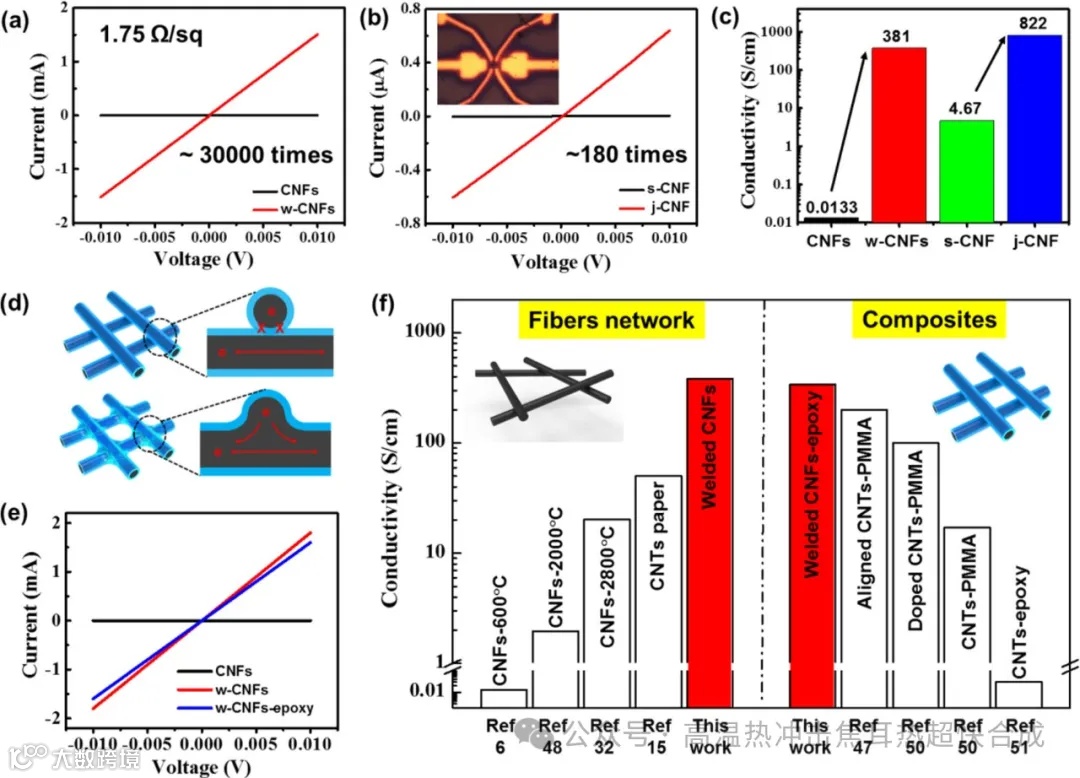

图5 展示了焊接CNF结构的电导率测量结果，以及原始CNF膜、焊接CNF膜、单根CNF以及经过焦耳加热的单根CNF的电导率对比。此外，还展示了聚合物浸渍后CNF的电导率变化，以及与其他纤维网络和纤维-聚合物复合材料的电导率比较，证明了焊接CNF膜在导电性能上的显著优势。

总结与展望

本研究成功地利用高温焦耳加热技术，实现了碳纳米纤维（CNF）薄膜中相邻纤维的共价焊接，为碳纳米材料的规模化应用提供了解决方案。通过将CNF薄膜加热至超过2500 K的高温，并以约200 K/min的速率进行加热，显著地提升了材料的块体电导率和机械性能。具体来说，碳结构的电导率增加了四个数量级，达到约380 S/cm，并且具有1.75 Ω/sq的低面电阻。这项技术不仅能够快速促进碳材料的石墨化，还为构建共价键合的碳网络提供了新的策略。研究者们预期，通过适当的表面改性，例如利用聚合物在石墨烯和碳纳米管表面形成石墨碳涂层，该方法可以扩展到其他类型的碳材料，通过高温焦耳加热形成共价键合的碳结构。

此外，考虑到焊接CNF薄膜在电导率、机械性能和耐腐蚀性方面的显著优势，该材料在能量存储和电催化等领域的应用前景十分广阔。未来的工作将集中于进一步探索这种材料在实际应用中的性能和稳定性，以及如何优化焦耳加热过程，以实现更高效、成本效益更高的碳材料生产技术。

随着技术的不断发展和创新，高温焦耳加热技术有望在推动碳纳米材料的商业化应用和相关产业的发展方面发挥关键作用。通过这种方法制备的高性能碳基材料，预计将为能源存储、催化、电子器件等领域带来突破性的进步。
