吉林大学JMST发表：超快速压力烧结技术推进B4C陶瓷的低温快速致密化

点击蓝字｜关注我们

---

导语

随着先进陶瓷材料在航空航天、防护装备等领域的广泛应用，对其快速、高效制备工艺的需求日益增长。近日，吉林大学沈平教授、郭瑞芬等创新性地采用超快速压力烧结（UPS）技术，实现了B4C基陶瓷在低温快速致密化的技术突破。相关研究成果已发表在《Journal of Materials Science & Technology》，为陶瓷材料的工业化制备提供了全新解决方案。

研究突破与技术亮点

1. UPS技术带来的工艺革新

• 通过直接焦耳加热石墨毡，UPS技术在较低的温度（1550°C）和极短的时间（≤2分钟）内完成B4C陶瓷的致密化。
• 核心特点：相比传统的管式炉烧结，UPS技术显著降低了能耗，缩短了工艺周期，为高效制造提供了重要契机。



2. 液相润滑与压力引导助力致密化

• 添加TiSi2作为烧结助剂，生成的TiSi2-Si共晶液相充当润滑剂，降低了B4C颗粒间的摩擦，促进颗粒重排。
• 施加的压力进一步引导液相填充孔隙，实现样品的高度致密化。



3. 力学性能的显著提升

• 制备的B4C-TiB2-SiC复合材料表现出优异的弹性模量和断裂韧性，得益于TiB2相的引入和裂纹偏转效应。

研究过程与图文解读

UPS技术的设备与操作

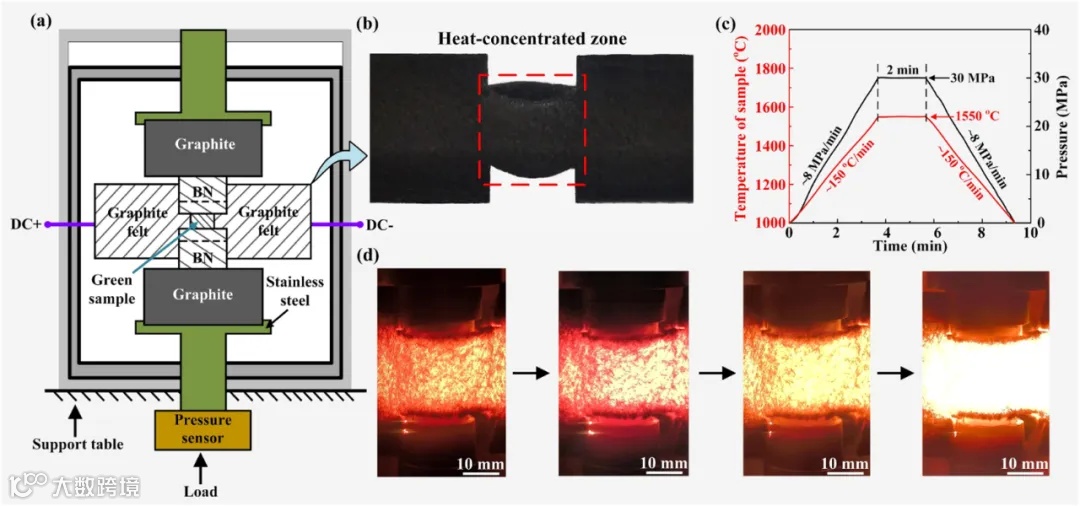

图1详细展示了UPS设备的组成和操作流程：

• 石墨毡作为核心加热元件，通过直接焦耳加热实现局部高温。
• 压头与BN块负责压力传递与污染防护。
• 整体设计使烧结过程快速、高效且可控。

烧结条件与显微结构的优化

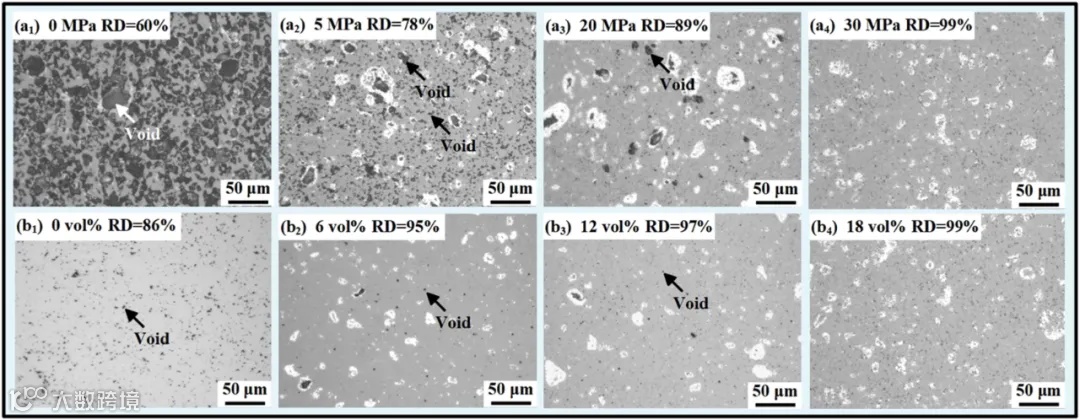

图2和图3通过光学显微镜和扫描电镜图像，展示了不同压力和TiSi2含量对显微结构的影响：

• 压力增加：显著提升样品相对密度，30 MPa时接近完全致密化。
• TiSi2含量：18 vol%时，样品致密化效果最佳。

微观成分与晶体结构分析

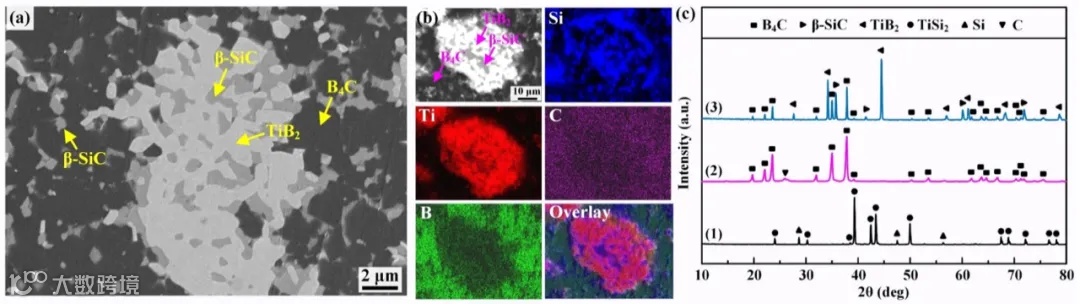

• 元素分布（图3）：EDS显示B4C、SiC和TiB2相均匀分布，TiSi2完全反应。

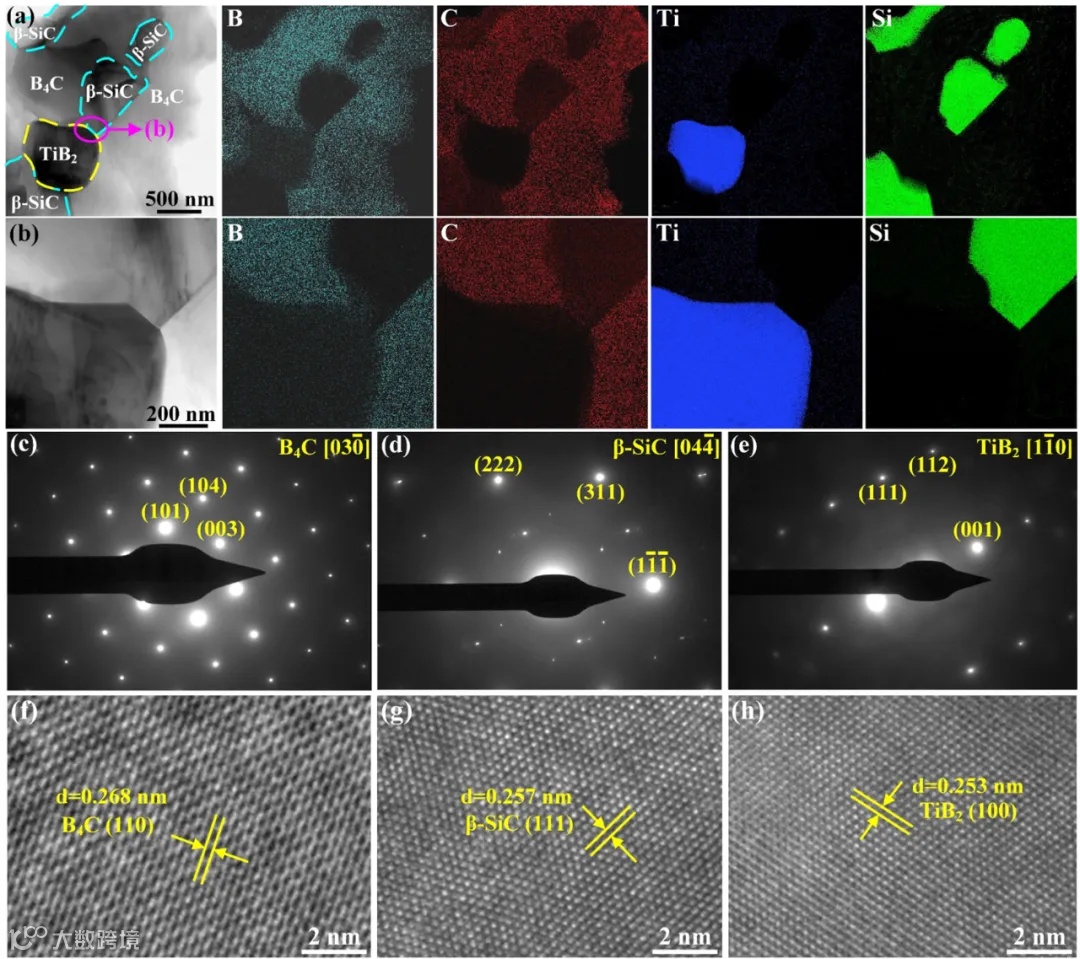

• 晶粒细化（图4）：HRTEM揭示晶界分布，进一步证实多相协同作用对致密化的促进作用

反应与致密化过程（图5）

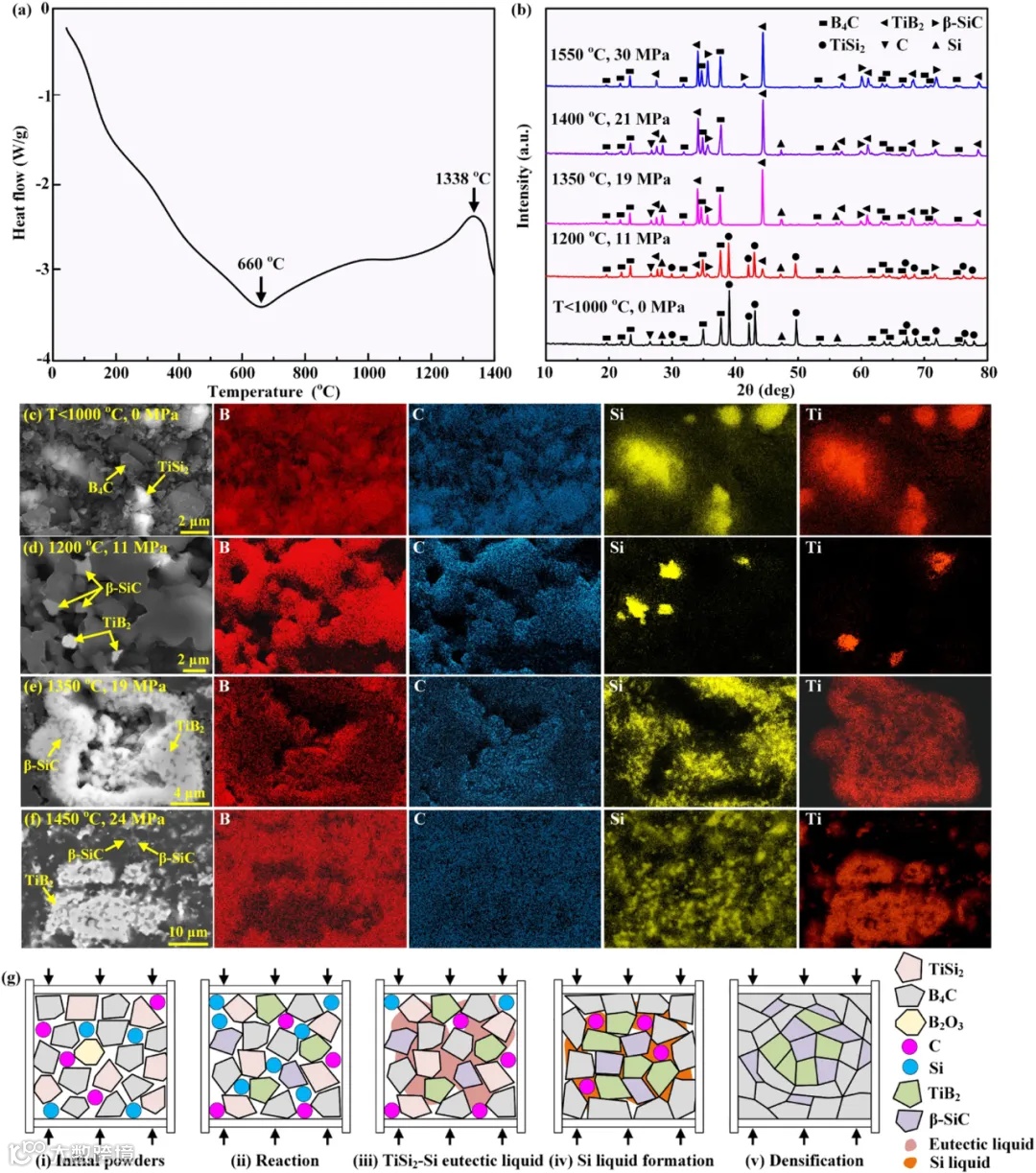

图5详细解析了UPS技术下B4C陶瓷的反应与致密化过程：

1. 热效应：660°C和1338°C分别对应B4C表面氧化与TiSi2-Si共晶反应。
2. 相变过程：XRD图谱揭示了TiSi2与B4C的反应生成TiB2和SiC。
3. 显微变化：SEM照片与元素分布图说明了液相生成与颗粒重排的协同作用。
4. 示意图：从固体接触反应到液相填充，逐步实现了陶瓷的高效致密化。





力学性能与裂纹扩展分析

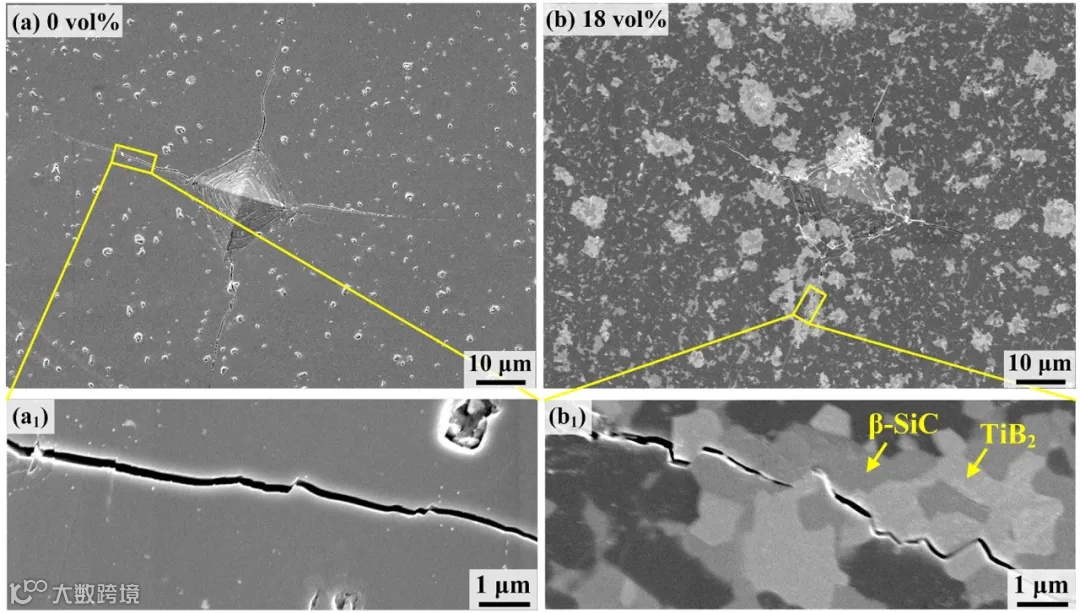

• 裂纹偏转（图6）：TiB2相引入后，裂纹路径更偏转化，增强了断裂韧性。
• 性能提升：相比纯B4C材料，复合材料展示出更高的抗裂强度。

总结与展望

本研究通过超快速压力烧结（UPS）技术，实现了B4C陶瓷在低温下的快速致密化。这种创新技术在以下方面取得了显著进展：

• 效率与节能：以1550°C低温、2分钟短时实现致密化，显著降低能耗。
• 性能与工业应用：显著提升材料力学性能，为陶瓷材料在航空航天等领域的应用提供了全新思路。

深圳中科精研作为焦耳加热领域的先锋企业，专注于高效致密化设备的研发。其提供的高温加热解决方案，结合先进的智能控制系统，可广泛应用于材料制备和优化，为推动B4C基陶瓷等高性能材料的工业化生产提供有力支持。中科精研愿携手行业伙伴，共同探索材料科学的更多可能性。

欢迎关注我们的公众号或访问官方网站（https://www.zhongkejingyan.com.cn/

如果您对设备有兴趣，欢迎联系张老师：13121391941

分享、在看与点赞都在这儿

点下给小编加点料
