钠离子电池（SIBs）因其低成本、资源丰富及环境友好等优势，近年来备受关注，尤其在大规模储能和低速电动车领域中被认为是锂离子电池的理想替代方案。然而，要实现钠离子电池的最佳性能，负极材料的选择至关重要。其中，硬碳（HC）凭借其优异的综合性能被广泛认可。但由于硬碳内部结构的复杂性，钠离子存储形式多样，如何精准调控硬碳中的碳相以提高能量密度成为当前研究的难点。近日，厦门大学张力教授和吴顺情教授等团队在《Advanced Materials》期刊发表了题为“Precisely Tunable Instantaneous Carbon Rearrangement Enables Low-Working-Potential Hard Carbon Towards Sodium-Ion Batteries with Enhanced Energy Density”的研究成果，展示了通过瞬态烧结技术对硬碳材料进行碳相调控的突破性进展。
硬碳材料的精准碳相调控突破
张力教授团队提出了一种基于瞬态烧结的动力学控制合成策略，成功制备出具有精确可调碳相的硬碳负极材料。这种新型硬碳材料通过对热脉冲的温度和宽度进行优化，控制了其内部石墨化程度和封闭纳米孔的生长，从而显著延长了低于0.1V电压平台的持续时间。这一突破使钠离子电池的能量密度提升了20.7%，为未来钠离子电池的商业化应用奠定了基础。
图文解析：碳相调控的关键作用
1、碳相演变与低电压平台形成

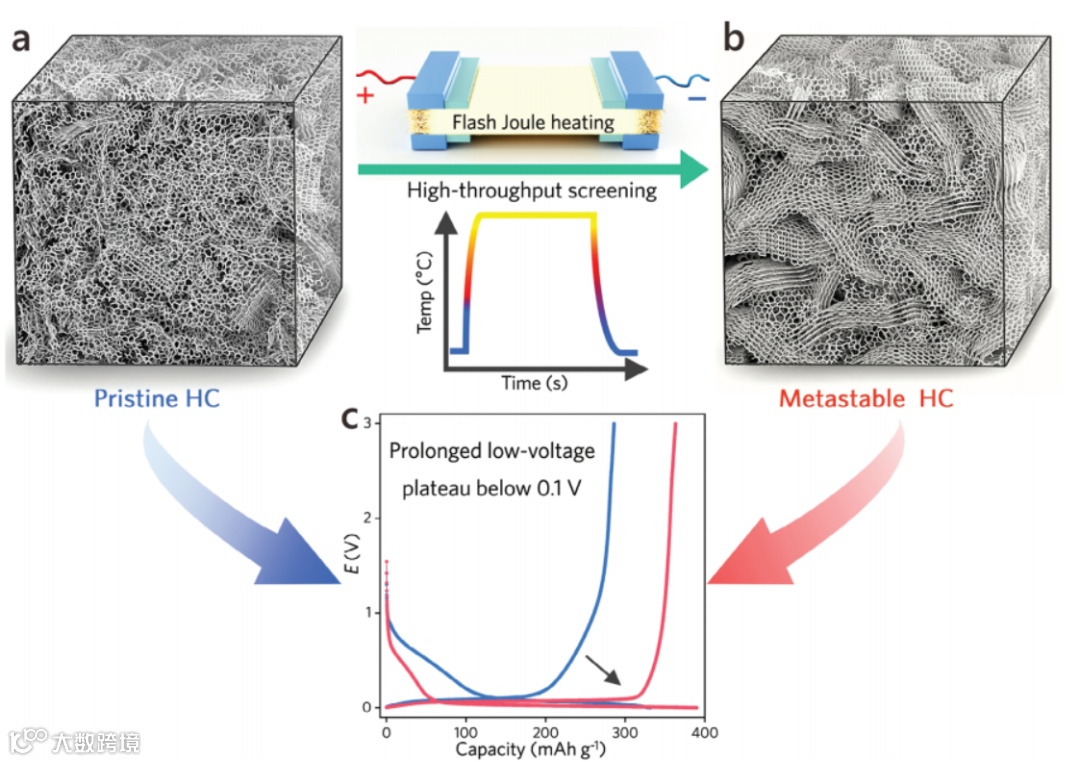

图1展示了通过瞬态烧结技术对硬碳材料的碳相精准调控过程。通过这种技术，硬碳中的结晶碳、非晶碳以及纳米孔得到了优化，显著延长了材料在低电压下的放电平台。
2、不同热脉冲处理对钠离子存储性能的影响

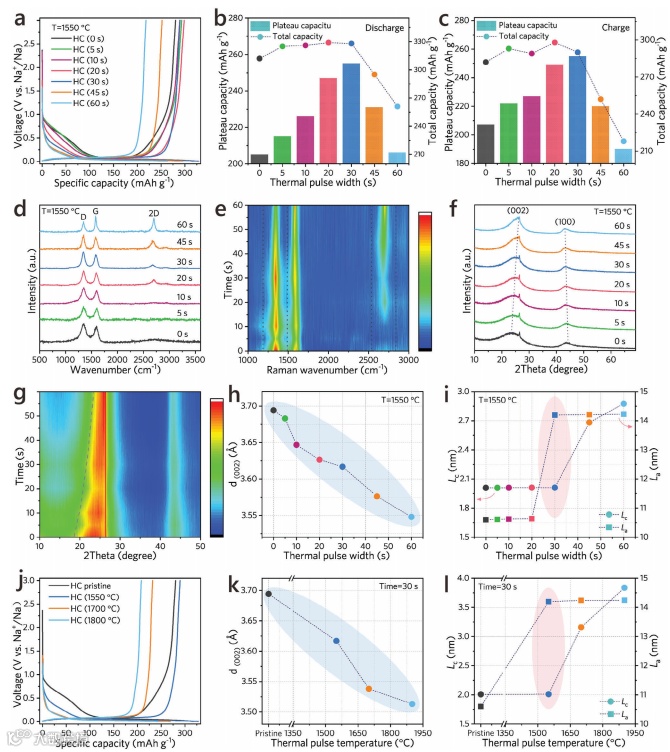

图2揭示了在不同热脉冲处理条件下，硬碳材料的碳相变化及其对钠存储性能的影响。研究表明，调控热脉冲宽度和温度能够优化材料的储能效果，提升首次放电容量。
3、微观结构的演变与孔结构分析

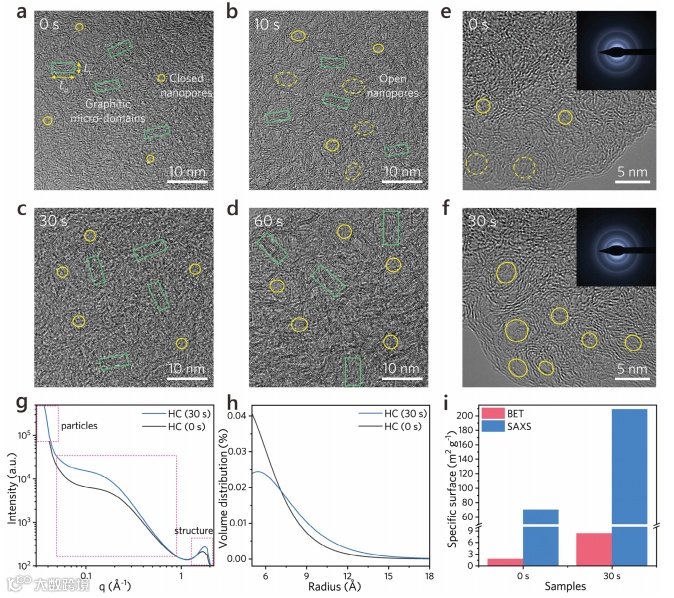

图3通过高分辨率透射电子显微镜（HRTEM）和小角X射线散射（SAXS）技术，展示了硬碳材料在不同热脉冲处理后的微观结构变化，特别是石墨微区和封闭纳米孔的演变情况。
4、钠离子存储机制的分析

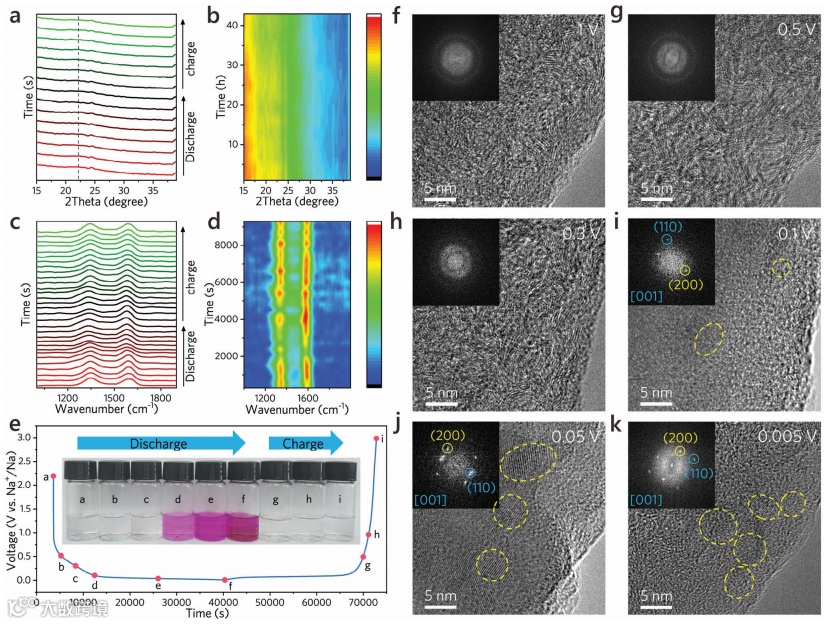

图4通过原位XRD和拉曼光谱等表征手段，深入解析了不同处理条件下硬碳材料的钠离子存储机制。研究指出，热脉冲处理后的硬碳负极在钠离子充放电过程中表现出了显著的结构演变。
5、机器学习预测碳相演变与储能性能的关系

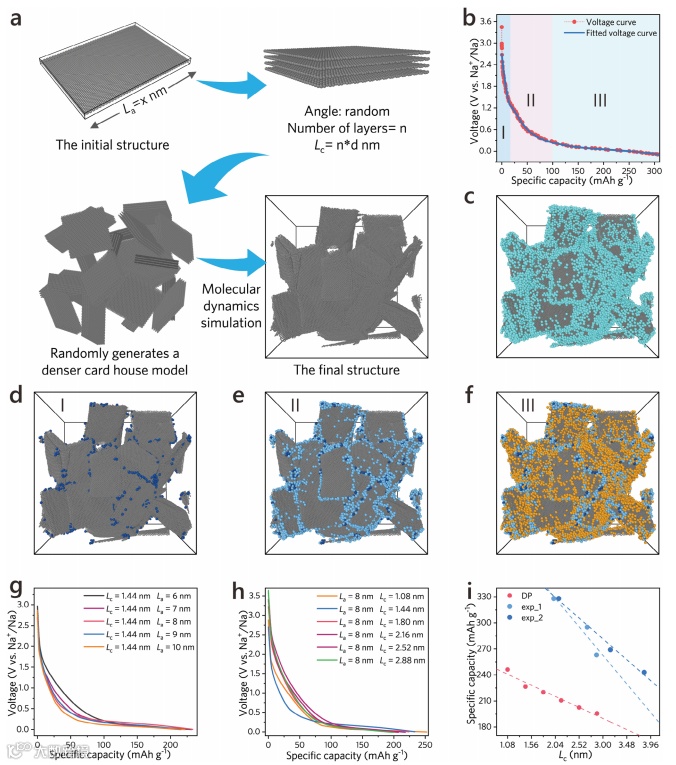

图5利用机器学习模型，预测了不同碳相的演变对钠离子存储性能的影响。通过分子动力学模拟和实验数据验证，研究团队明确了石墨微区的层间距变化与储能性能的关联。
6、硬碳材料在钠离子全电池中的应用效果

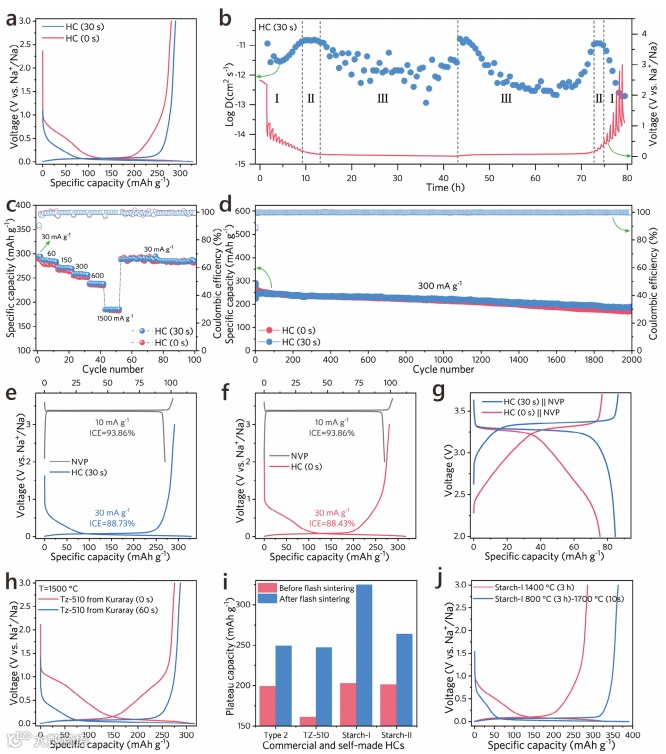

图6展示了经过瞬态烧结处理的硬碳负极在钠离子全电池中的实际应用效果，显著提升了全电池的能量密度和循环寿命。研究表明，这种碳相调控策略在不同类型的硬碳材料上均表现出较强的适应性。
瞬态烧结技术的广泛应用前景
通过此次研究，张力团队成功开发出一种全新的硬碳材料调控策略，不仅提升了钠离子电池的能量密度，还深入揭示了碳相结构与电化学性能的关联。这一技术不仅适用于商业硬碳材料，同样适用于自制材料，展现出广泛的应用潜力。未来，瞬态烧结技术有望在更多储能材料设计中得到应用，推动钠离子电池领域的发展。
在碳材料优化与研究的背景下，高效的加热设备是实现碳相精准调控的关键。中科精研的高通量焦耳加热设备，凭借其对加热过程的精确控制，广泛应用于各类材料研究，为未来更多类似工艺提供了强大支持。
如果您对设备性能有兴趣，欢迎联系张老师：13121391941
