在当今智能设备迅速发展和高效能芯片应用的背景下，散热技术成为了推动电子产品性能提升的关键挑战。华南理工大学李静教授团队带来的最新研究，不仅在石墨烯薄膜的快速制备上实现了创新突破，还为电子设备的散热管理提供了一种高效且具前瞻性的解决方案。
新型制备技术
焦耳加热法打造高热导石墨烯薄膜
双重工艺创新
从化学预处理到高效焦耳加热

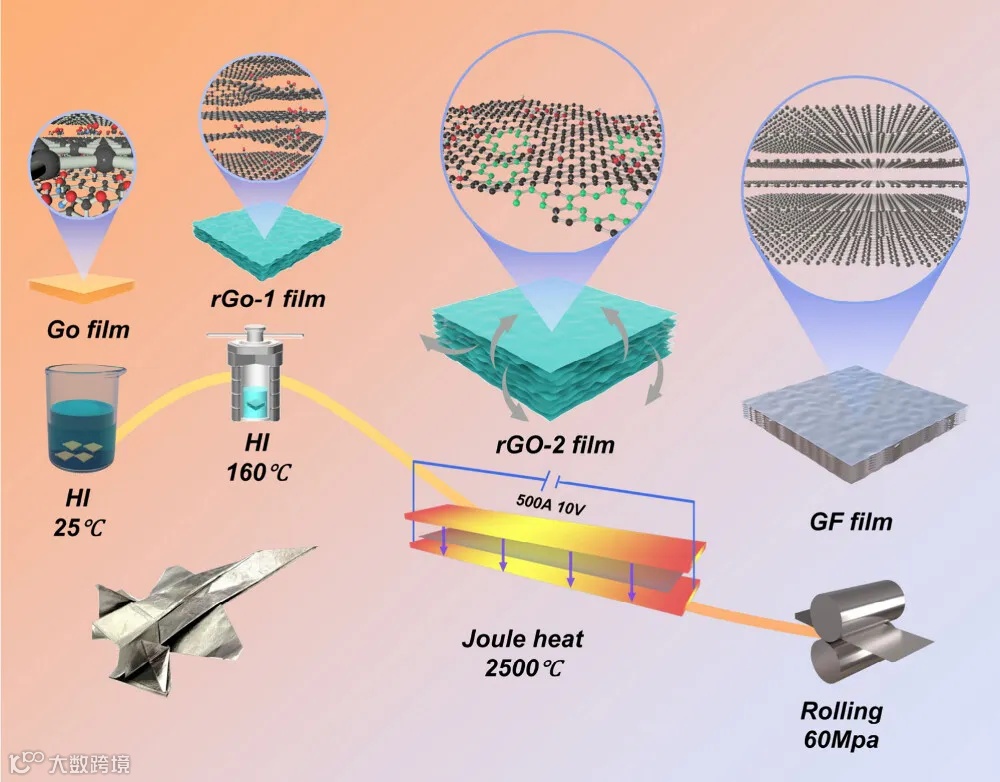

图1展示了整个制备过程的示意图。首先，通过改进的Hummers方法得到的氧化石墨烯（GO）在57%的HI溶液中进行还原。在室温下进行3小时的还原处理，大部分含氧官能团被移除，形成了初步还原的石墨烯氧化物薄膜，即rGO-1。随后，rGO-1在160°C的条件下继续进行水热还原处理，这一步骤旨在进一步增加rGO-1的层间距，并为快速还原过程中的气体逸出建立通道。结果表明，经过第二次化学还原后，rGO-2的厚度显著增加，这为后续的焦耳热处理打下了基础。
突出的散热性能
改善智能设备的热管理

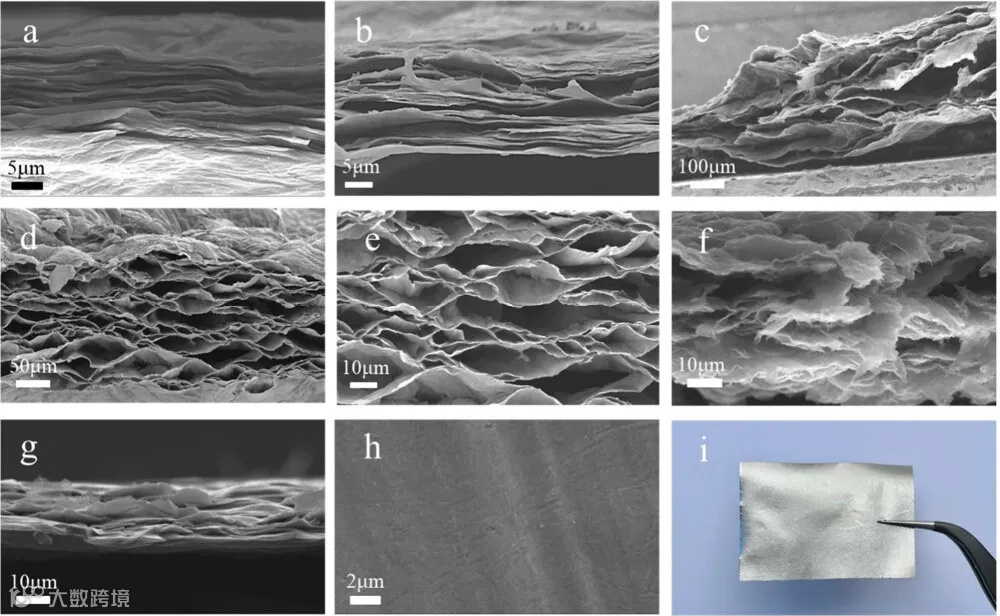

图2中的扫描电子显微镜（SEM）图像进一步揭示了还原过程中石墨烯薄膜的微观结构变化。研究人员观察到，经过室温下的HI化学还原，rGO-1薄膜的层间距增加，厚度扩展到20-25微米。而在160°C的水热处理下，rGO-2薄膜的层间间隙进一步增大，厚度增加到300-350微米，形成了连续的剥离和通道。这些通道对于焦耳热处理过程中的快速气体逸出至关重要。滚压后的石墨烯薄膜（GF）显示出紧凑有序的内部结构，厚度减少到18-22微米，与初始GO薄膜的厚度相近。这些结果表明，两步HI还原过程有效地减轻了气体释放造成的结构损伤，促进了快速气体排出，降低了热阻，并增加了GF的密度。

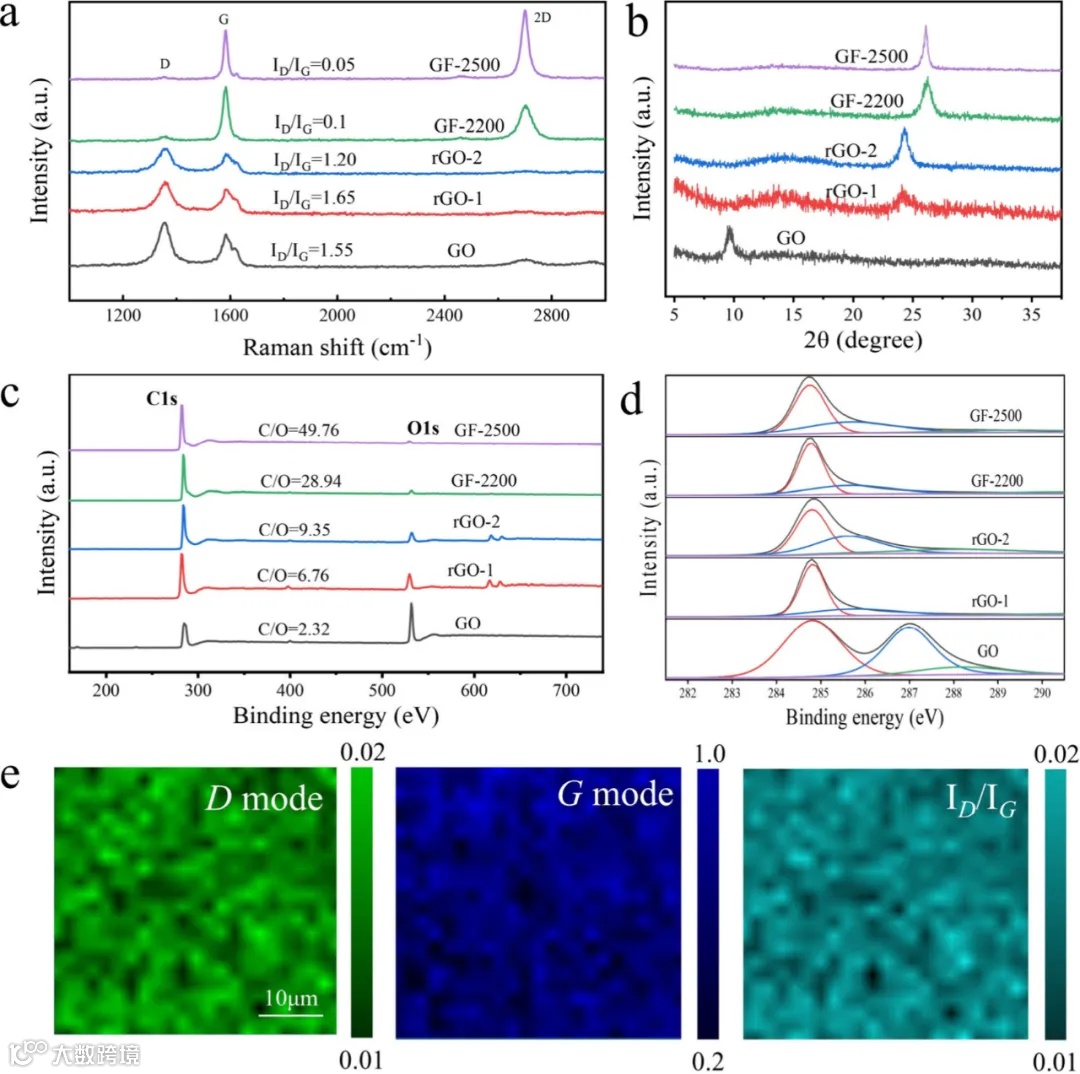

为了深入研究快速高温还原技术对GF内部结构的影响，研究人员对rGO及其得到的石墨烯薄膜（GF）进行了X射线光电子能谱（XPS）和拉曼光谱测试。**图3(a)**中的拉曼光谱结果显示，通过高温快速还原得到的GF-2500在缺陷峰（D峰，1350 cm−1）的强度显著降低，而在石墨烯晶格的G峰（1580 cm−1）的强度增加。GF-2200和GF-2500的D峰与G峰强度比（ID/IG）分别为0.1和0.05，表明快速高温还原有效地修复了石墨烯的缺陷。值得注意的是，GF-2500的2D峰（2680 cm−1）的强度超过了G峰，这表明快速高温还原仍然能够产生稳定的石墨烯层状堆叠结构。为了评估GF-2500的内部均匀性，研究人员使用了拉曼映射技术观察D峰、G峰和ID/IG的归一化，结果显示在微米级别上具有均匀的内部结构。
通过X射线衍射（XRD）分析进一步验证了还原效果。**图3(b)**显示，经过两次HI还原后，rGO-2的衍射峰向更高角度移动，表明化学还原过程中去除了大量的含氧官能团。最终，GF-2200和GF-2500都展现出接近石墨的标准衍射峰位置的衍射峰，证实了通过快速高温还原实现了GF的石墨化。XPS分析显示，rGO-1和rGO-2的碳氧比（C/O）分别为6.76和9.35，而GF-2200和GF-2500的C/O比显著增加，表明在快速还原前减少了氧官能团，从而促进了随后的高温还原。

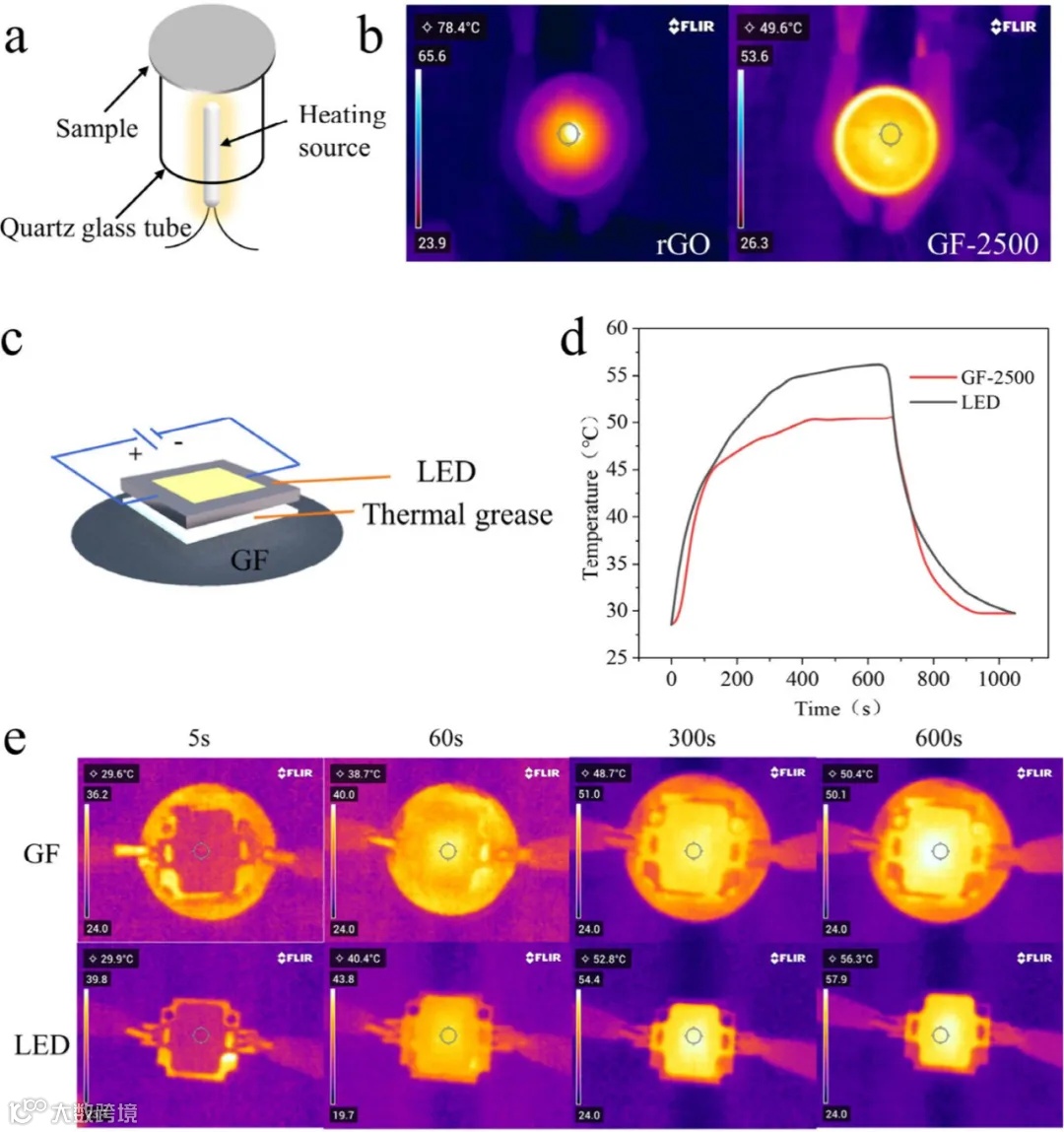

为了比较GF的热扩散效应，研究人员使用LED加热棒加热薄膜中心，并调整加热功率，使得当LED加热棒达到160°C时，薄膜直接放置在加热棒上方5毫米处。**图4(a)**展示了测试装置的示意图。使用红外相机记录了薄膜中心的加热温度，直到温度变化稳定，并比较了rGO和GF-2500的平均温度性能。与rGO相比，GF-2500的中心温度降低了28.8°C，且整体表面温度分布更加均匀。为了验证GF-2500的散热能力，研究人员在LED灯背面涂上热导硅胶，并贴上直径为20毫米的GF-2500。在相同的功率条件下记录了LED灯的表面温度，**图4(c)**展示了测试装置的示意图。**图4(d)展示了LED散热温度曲线。测试结果表明，10分钟后，没有GF热膜的LED灯泡表面温度下降了6°C。相反，使用GF-2500的LED散热更快，从50.6°C降至室温的时间缩短了42.8%。这一结论得到了图4(e)**中红外图像的支持。这些结果表明，GF可以有效地降低高热生成电子组件的工作温度，并且通过增加GF的面积，可以进一步增强散热效率。
总结与展望
如果您对设备性能有兴趣，欢迎联系张老师：13121391941
