氢能技术的发展为可持续能源的应用开辟了新的前景，氢化镁（MgH2）作为一种具有高氢容量的固态氢储存材料，其脱氢过程面临着热力学和动力学的挑战。尽管多种催化剂已经被用于加速氢化镁的脱氢过程，但仍需要更高效的催化剂来克服传统方法的瓶颈。安徽工业大学的研究团队最近在《Journal of Alloys and Compounds》期刊发表了他们的最新研究成果，提出了一种通过快速焦耳加热法合成的Nb2O5-C/Ti3C2Tx复合催化剂，显著提升了氢化镁的脱氢动力学，为氢能储存技术的高效应用提供了新思路。
-
催化剂合成：通过快速焦耳加热法成功制备了Nb2O5-C/Ti3C2Tx复合催化剂，催化剂的Nb2O5和C纳米颗粒均匀分散在Ti3C2Tx表面。 -
脱氢性能提升：与传统催化剂相比，MgH2-10 wt% Nb2O5-C/Ti3C2Tx复合材料的脱氢活化能显著降低至62.5 kJ/mol。 -
优异的稳定性：该复合材料在50个脱氢-吸氢循环后，仍保持99.3%的高容量保持率，表明其具有出色的循环稳定性。 -
协同催化效应：通过多价态Ti和Nb物种、Ti3C2Tx纳米片及碳纳米颗粒的协同作用，显著提升了MgH2的脱氢效率。
图文解读
图1：Nb2O5-C/Ti3C2Tx催化剂的合成与焦耳加热过程
-

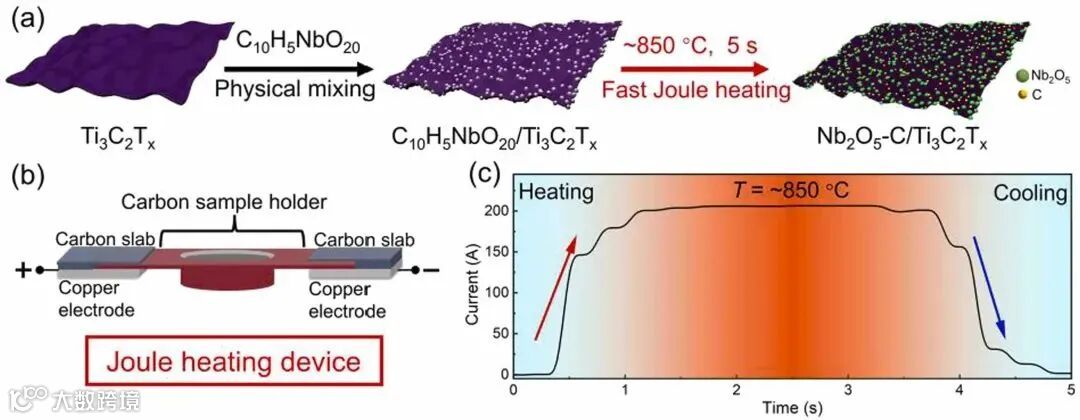

图1a：展示了Nb2O5-C/Ti3C2Tx催化剂的合成流程，首先通过物理混合Ti3C2Tx片与草酸铌（C10H5NbO20），然后进行快速焦耳加热至约850°C。 -
图1b：焦耳加热设备的组成，显示了高效电流波形应用于催化剂合成过程。 -
图1c：焦耳加热过程中施加的电流波形，确保了均匀加热并促进催化剂的高效合成。
图2：催化剂表征与分析
-

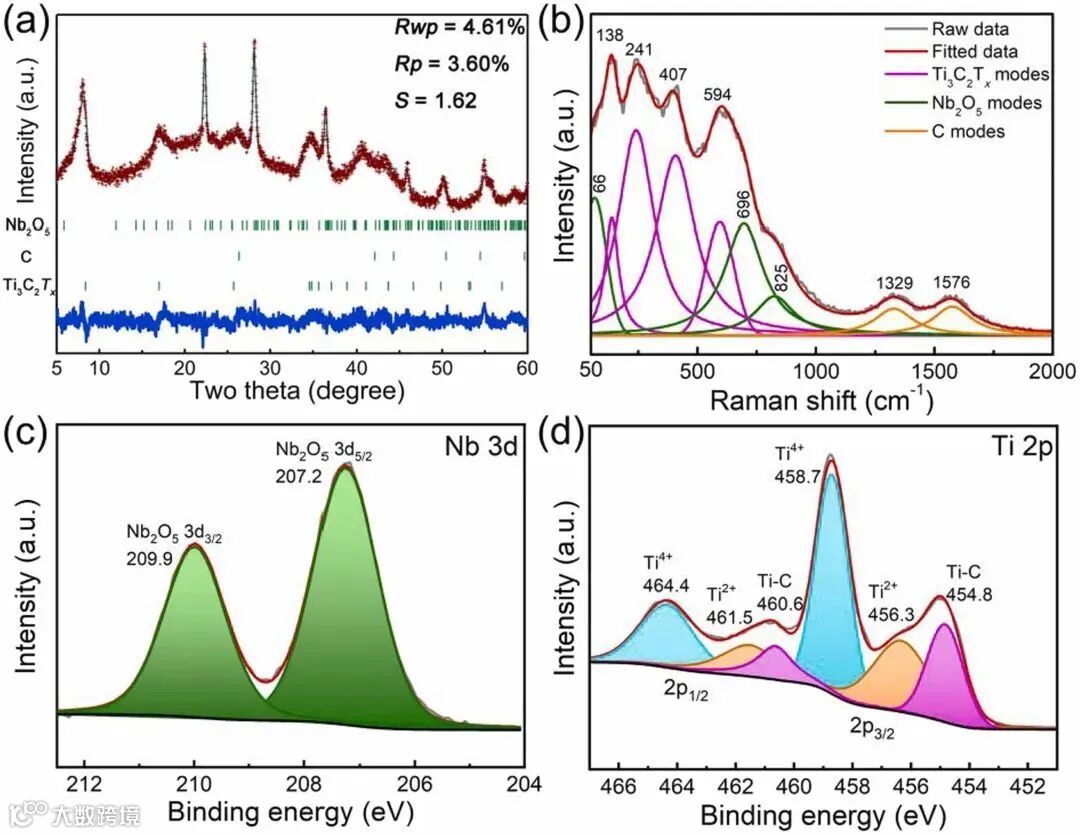

图2a：X射线衍射（XRD）图谱显示Nb2O5-C/Ti3C2Tx复合催化剂的组成及其晶体结构。 -
图2b：拉曼光谱揭示了催化剂中的碳结构特征，说明碳的石墨化程度较低。 -
图2c-d：XPS谱图进一步确认了Nb2O5和Ti3C2Tx的化学状态，Ti的多价态进一步证明了催化剂的活性。
图3：催化剂的微观结构
-

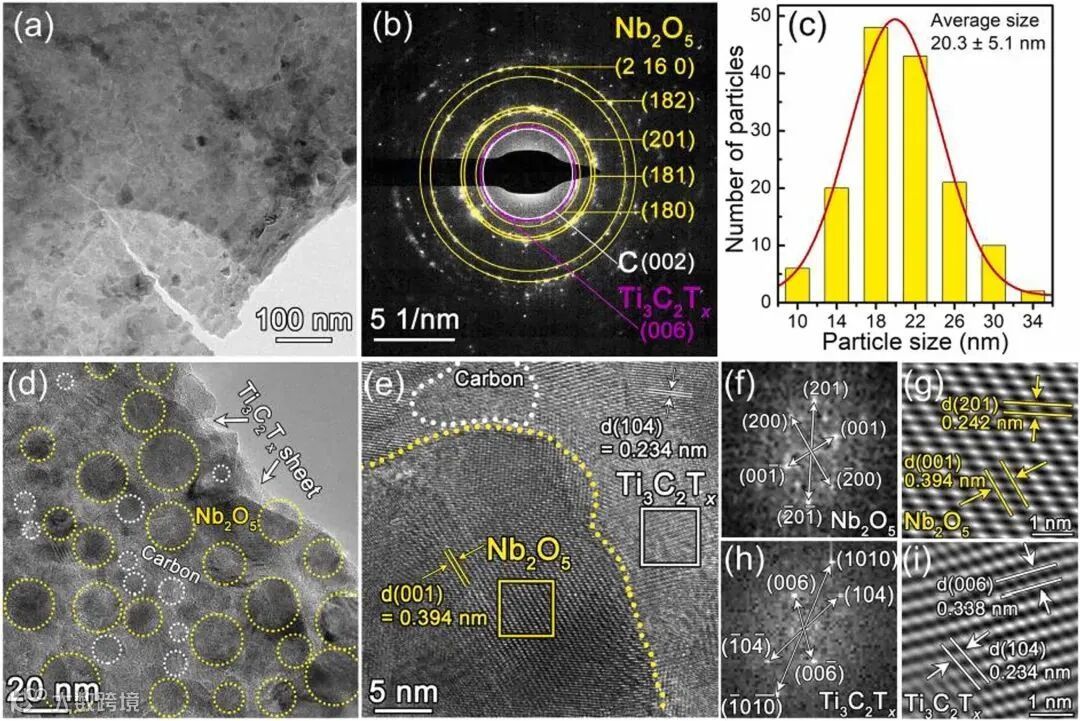

图3a：透射电子显微镜（TEM）图像显示，Nb2O5和C纳米颗粒均匀分布在Ti3C2Tx层中。 -
图3b：选区电子衍射（SAED）图案表明了催化剂的单晶特性。 -
图3d：高分辨率TEM图像展示了纳米颗粒的尺寸和分布，优化了MgH2的脱氢过程。
图4：MgH2-10 wt% Nb2O5-C/Ti3C2Tx样品的XRD与性能评估
-

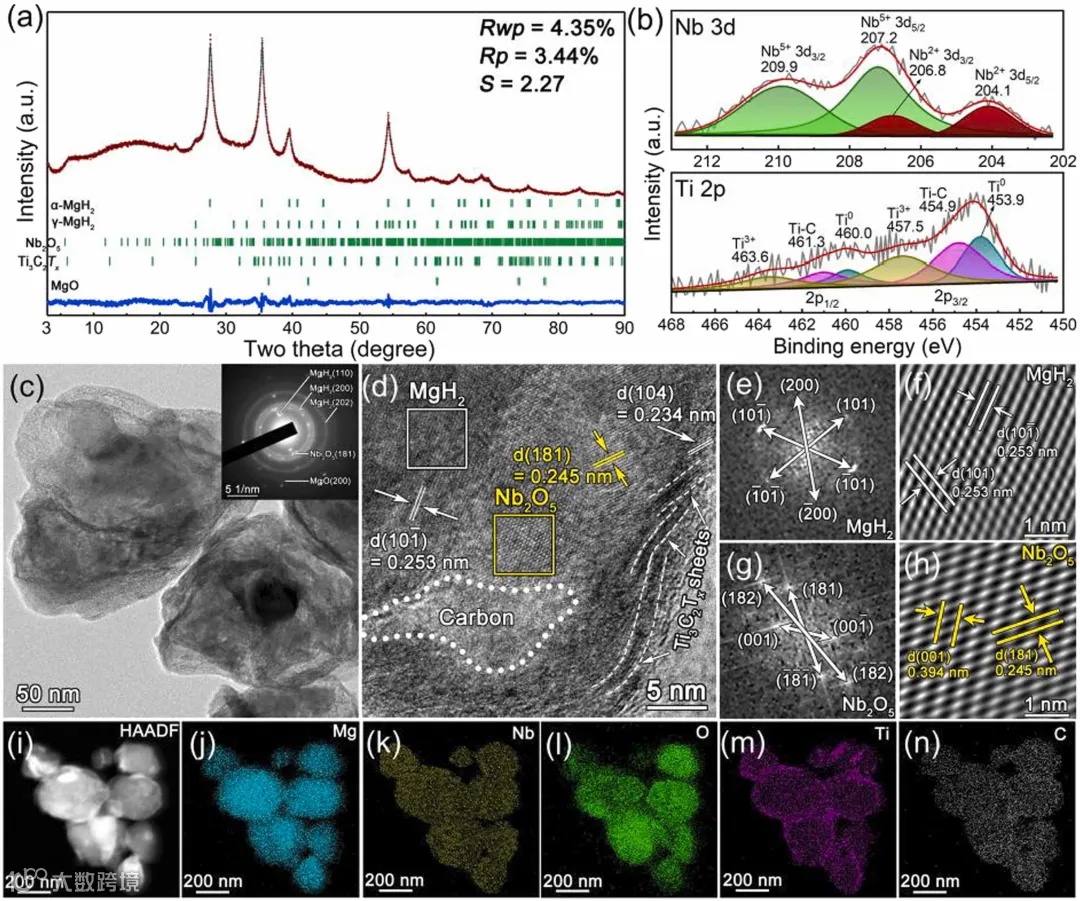

图4a：XRD图谱显示该复合材料的组成和晶体结构，表明MgH2与催化剂之间的紧密接触。 -
图4b-c：XPS分析确认了催化剂在球磨后的化学变化，展现了复合催化剂的优异稳定性。 -
图4d：TEM图像显示了MgH2和催化剂的良好分布，有助于提升脱氢效果。
图5：脱氢性能评估
-

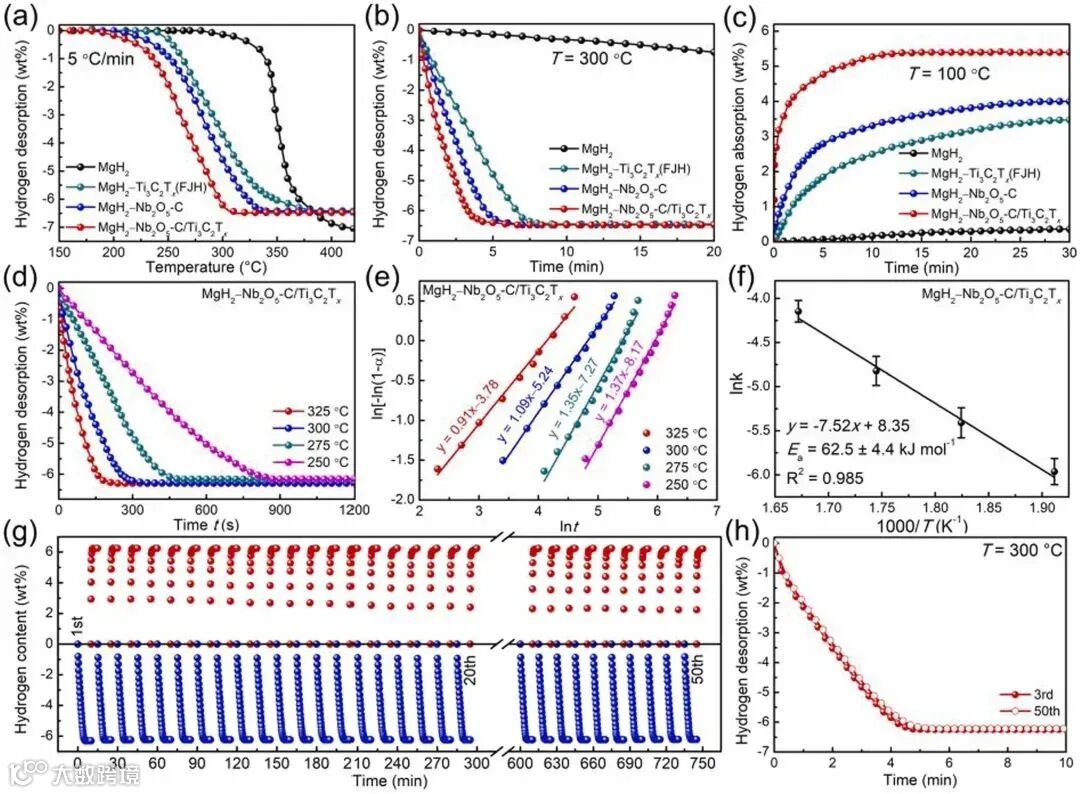

图5a：TPD曲线显示了MgH2-10 wt% Nb2O5-C/Ti3C2Tx复合催化剂的起始脱氢温度为190°C，低于其他催化剂。 -
图5b-c：等温脱氢曲线表明，掺入催化剂后的MgH2样品在300°C下能迅速释放氢气，脱氢速率加快。 -
图5g-h：循环脱氢性能测试表明，该复合材料的脱氢速率在50个循环后几乎不变，容量保持率为99.3%。
欢迎关注我们的公众号或访问官方网站（https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
