导语｜废渣逆袭
当锂电回收卡在“锰酸锂渣没人要、铁渣卖不上价”时，中国科学院广州能源所 & 过程工程所团队给出 1 秒级答案：用焦耳热高温冲击（HTS）直接把 S-LMO+S-FP 双废渣合成磷酸锰铁锂（LMFP）。成果 2025-07-25 上线 Matter，亮点一句话——“渣”里淘金，能耗砍 70 %！
—————————
研究亮点
极速：600 ms 完成相变，1 秒内完成烧结+补锂+碳包覆
高效：LMFP 能量密度 579 Wh kg⁻¹，1000 次循环保持 87 %
绿色：锂浸出率 99 %，无酸碱，废水≈0
赚钱：每吨废渣净收益 5.73 USD，是火法 11 倍
—————————
图文解析

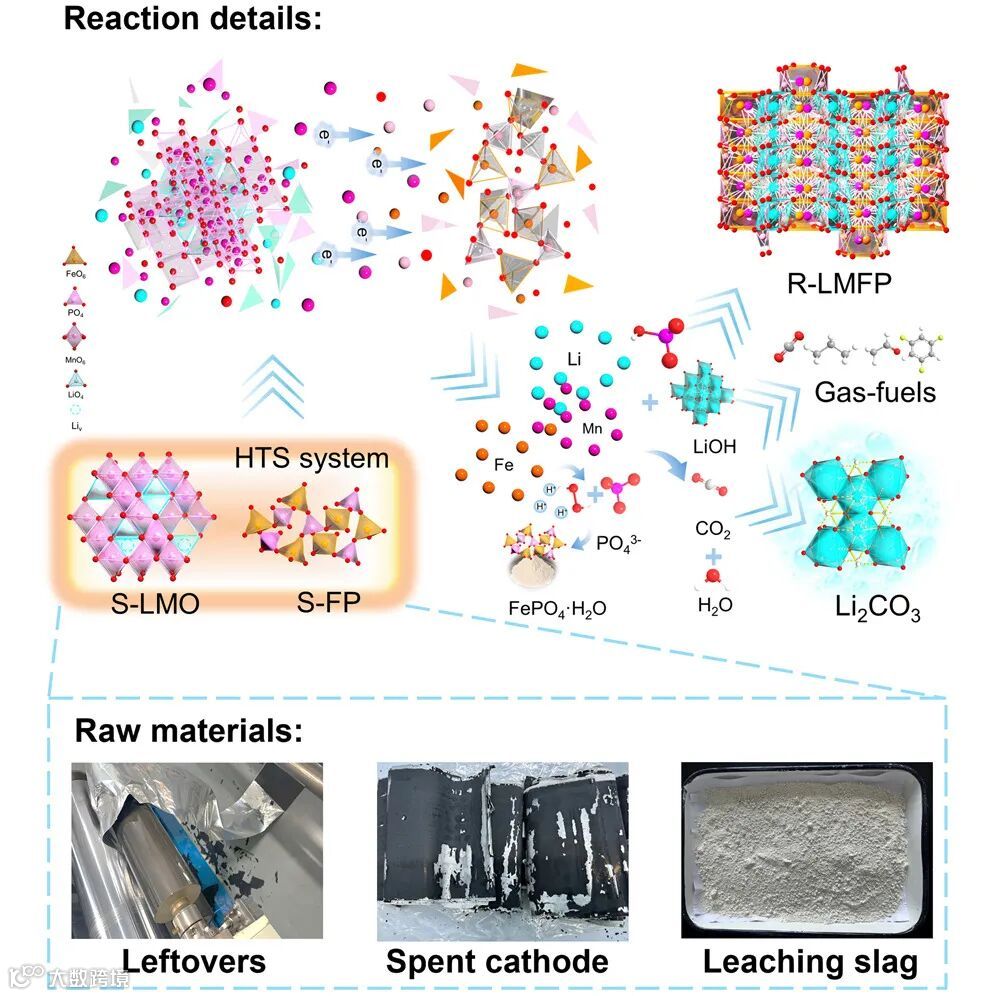

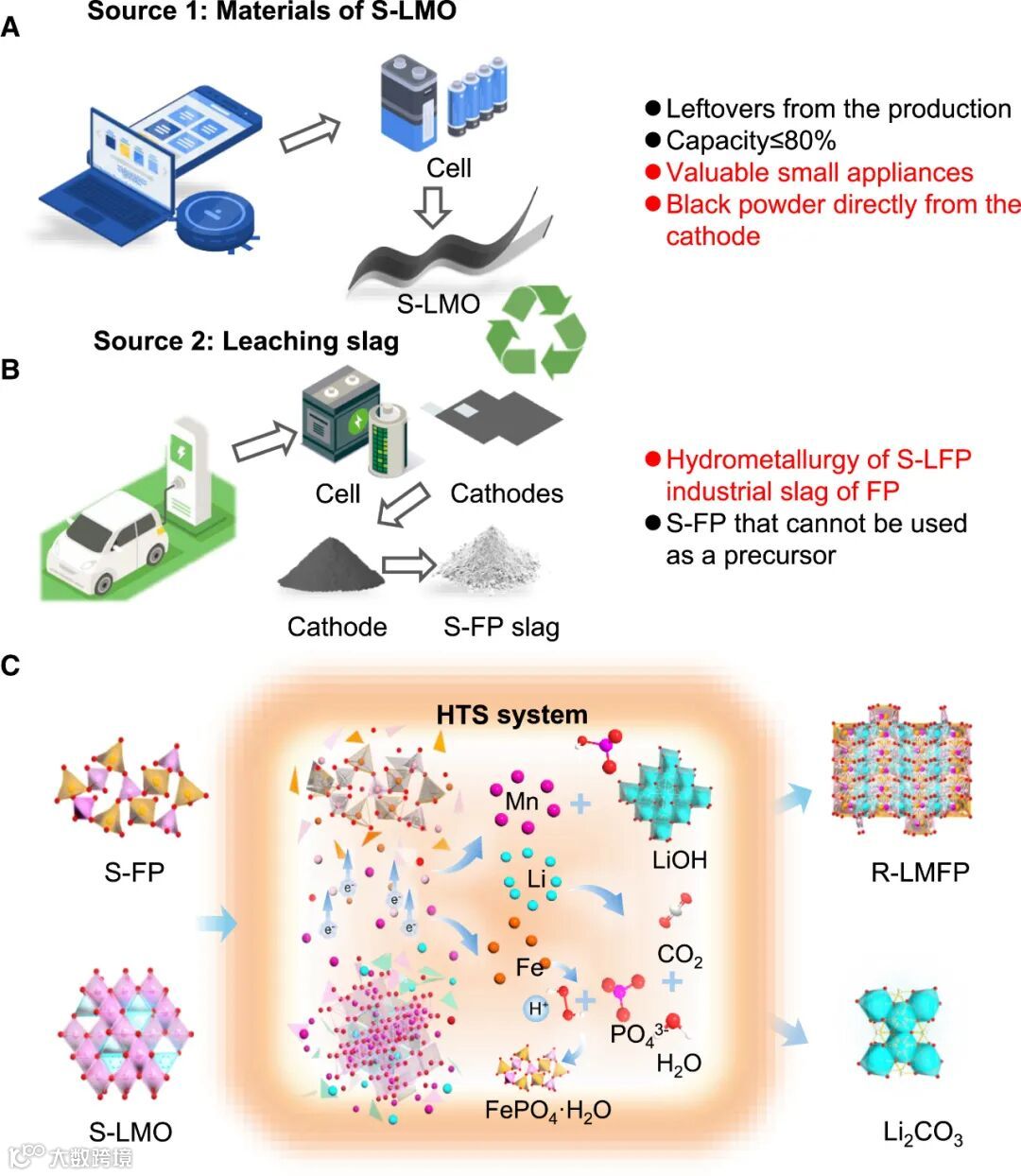

图 1｜从双废渣到 LMFP 的 1 秒旅程
A：S-LMO（锰酸锂废正极）+ S-FP（铁磷浸出渣）＝双废渣
B：传统路线 6 h+ 多步补锂
C：HTS 一步 600 ms，闪蒸-急冷，晶格拓扑重构

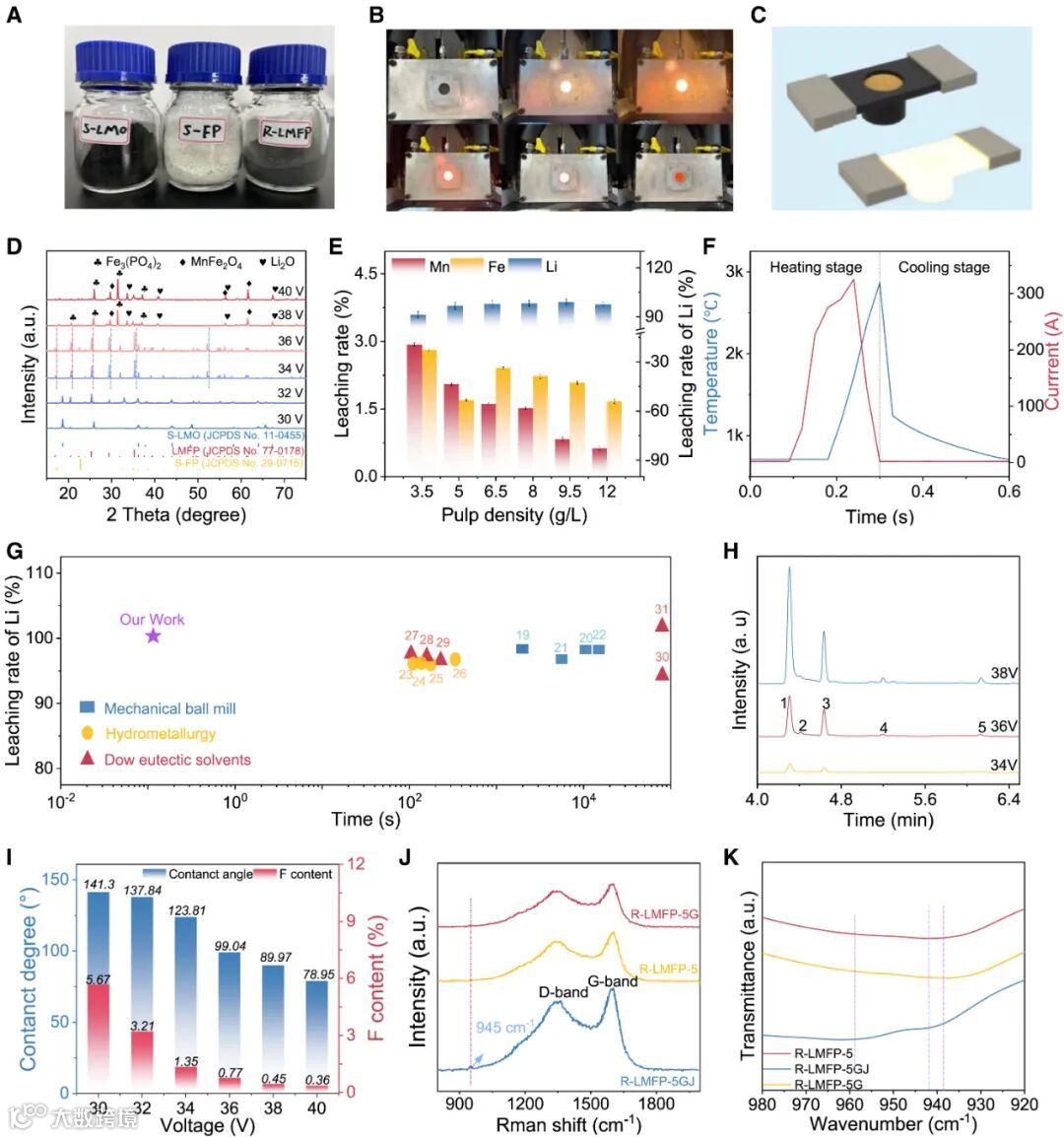

图 2｜600 ms 现场 XRD 动画
2868 °C 峰瞬间出现 → Pnma 相 LMFP 完成
晶胞体积收缩 2.7 %，Li⁺ 扩散路径缩短

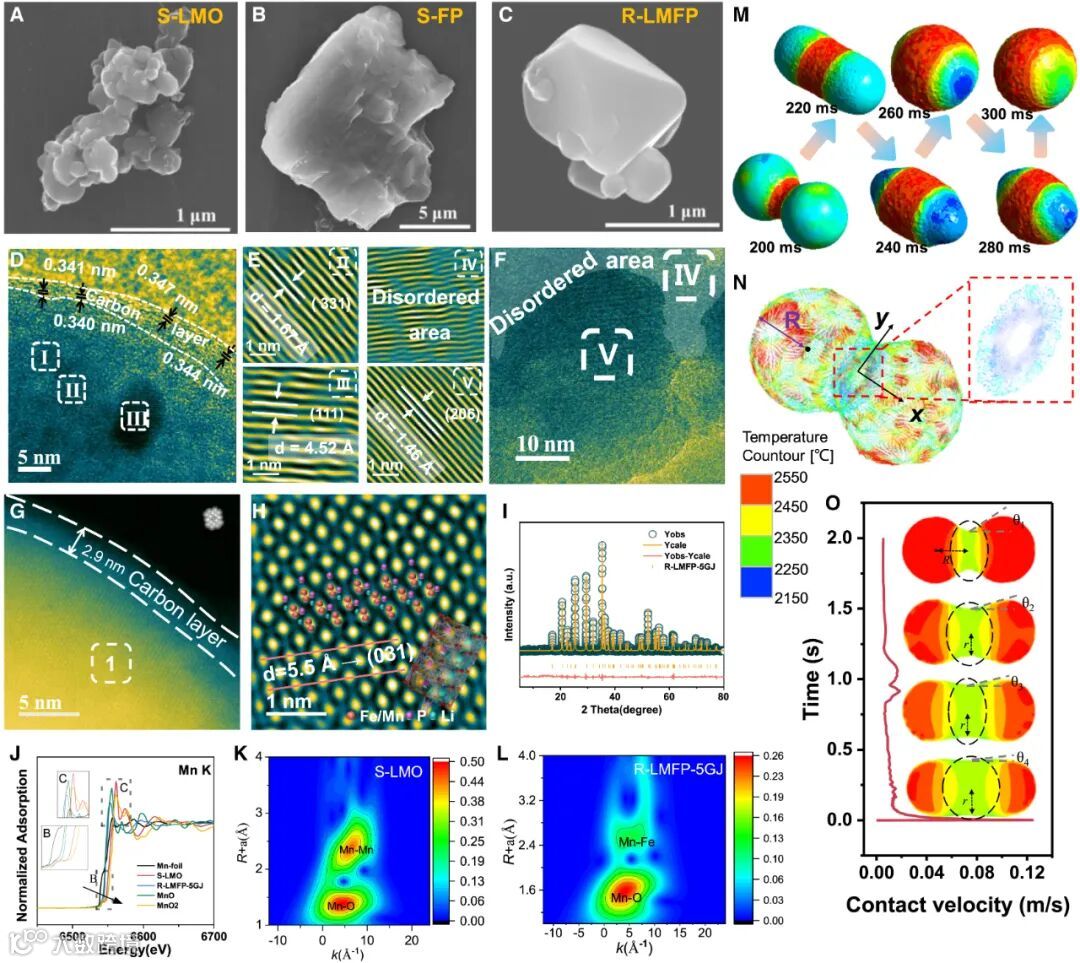

图 3｜微观“缝合”
SEM：原始废渣裂纹遍布
HTS 后颗粒自愈合，颈缩-熔合，表面 <5 nm 碳层包覆
EIS：电荷转移阻抗 29 Ω，商业 LMFP 一半

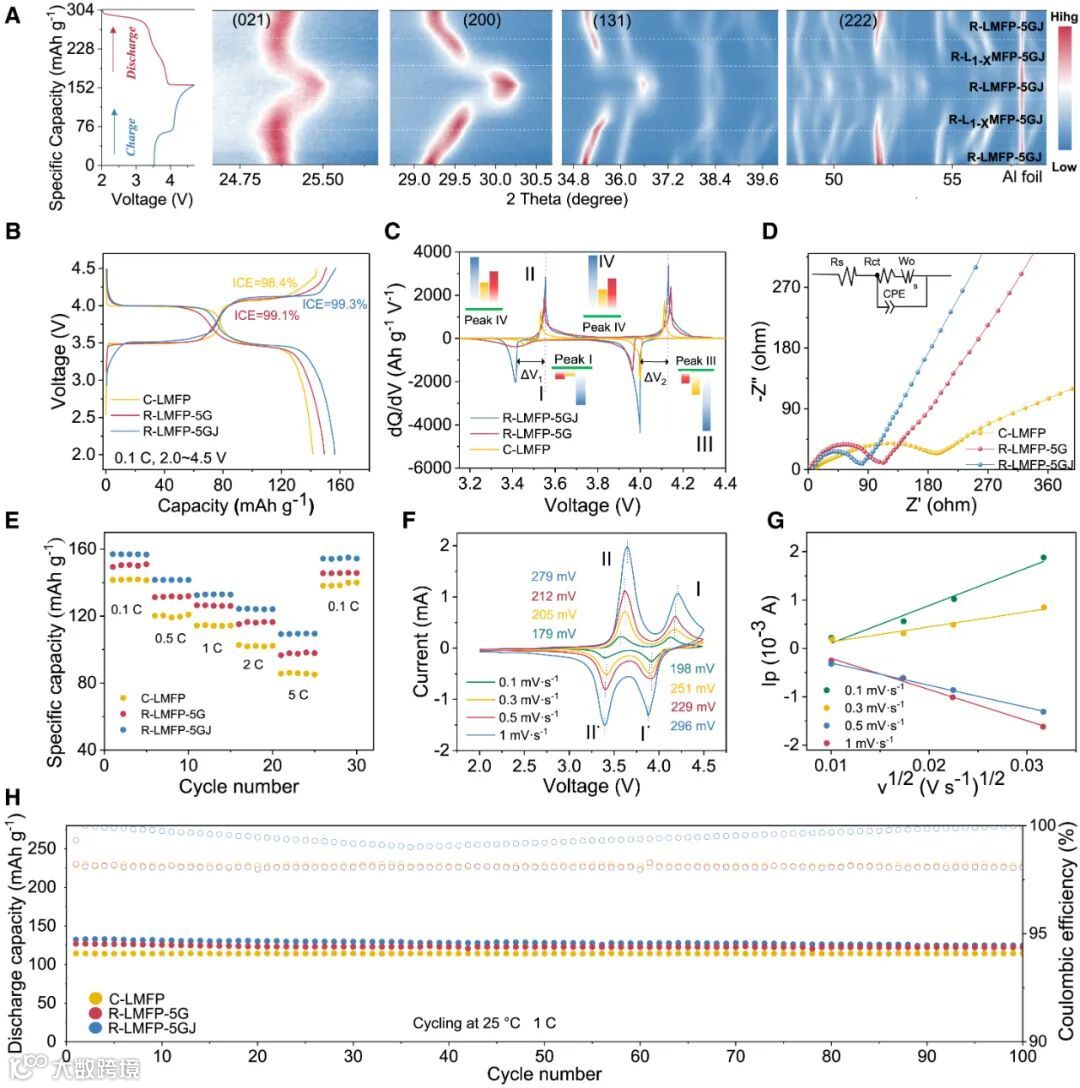

图 4｜性能对标
0.2 C 首次容量 156 mAh g⁻¹，5 C 仍 75 %
1000 次循环后容量保持率 87 %（商业 65 %）

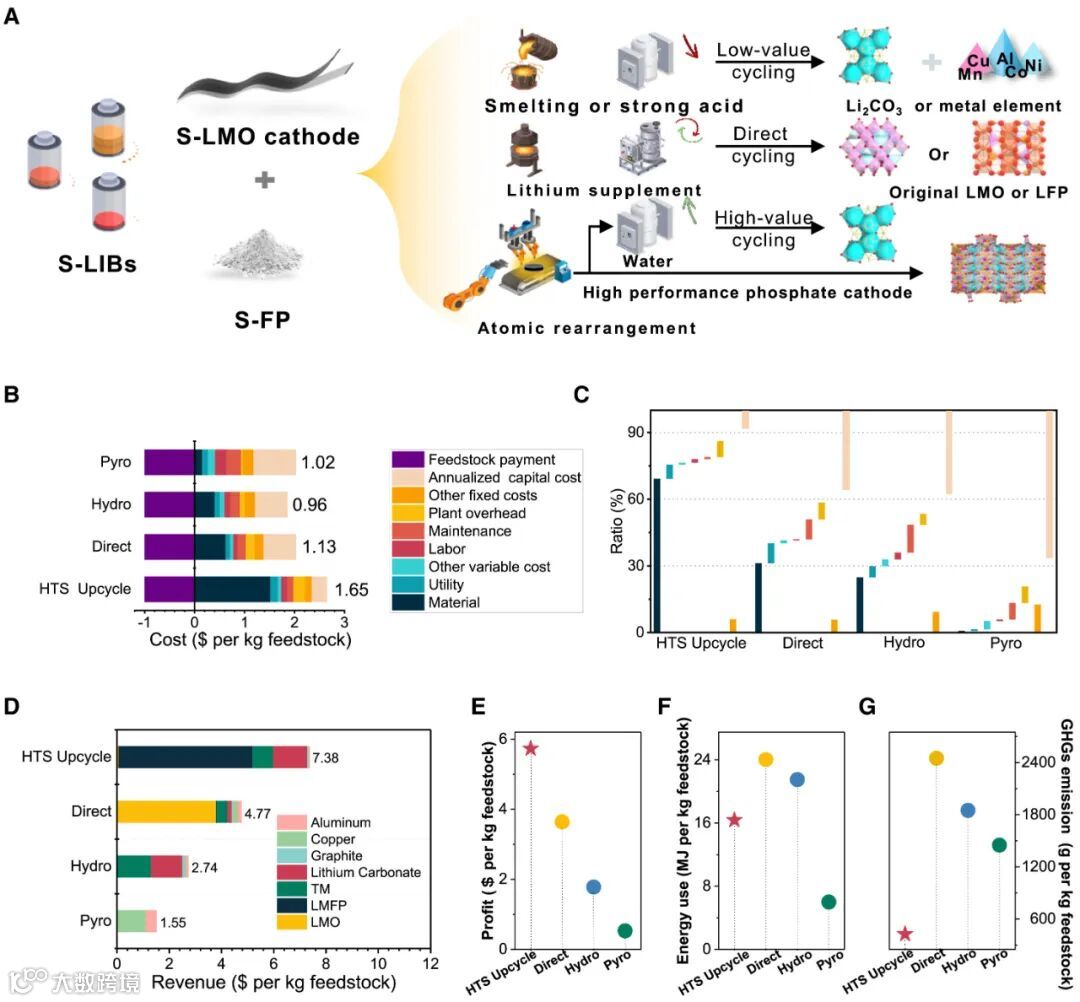

图 5｜LCA 打钱
能耗 16.5 MJ kg⁻¹，仅为湿法 1/3
GHG 减排 48 %，酸化潜势 ↓ 152 %
—————————
总结展望
HTS 证明了“毫秒级高温+急冷”可精确操控多金属原子重排，学术上填补固-固界面热力学空白，产业上让废渣变成高值正极。下一步，团队将扩展到 LFP/NCM 多元废电池体系，并启动万吨级连续化 HTS 平台验证。
—————————
中科精研 · 同款毫秒级 HTS 装备
无需自建高温平台，中科精研已把实验室级 HTS 做成即插即用：
HTS-Joule-2000：0–2000 °C，600 ms 响应，一键复现 Matter 方案
Auto-Joule-HT96：96 通道并行，日处理 1000+ 样品
Pilot-Joule-5000：连续进料 5 kg h⁻¹，可直接对接产线
【免费烧结测试】
把您的 LMO+FP 混合废渣寄给我们，中科精研实验室免费代烧一次：
600 ms 内完成相变
3 个工作日返还 LMFP 粉末 + XRD/SEM/电化学全套报告
扫码填写送样单 → 让废渣 1 秒变“金砖”！
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
