-
高温冲击法创新：该团队采用高温冲击（HTS）方法，制备了电子缺陷型Ru纳米催化剂和氧化碳纳米管（O-CNT）之间的强稳定电子金属-载体相互作用（EMSI），实现了高效稳定的碱性HER。 -
性能卓越：Ru/O-CNT催化剂在碱性HER中展现出卓越的性能，仅需10 mV的过电位即可达到10 mA cm⁻²的电流密度，并在50 mV下展现出2.96 s⁻¹的卓越周转频率（TOF），优于大多数报道的Ru基催化剂和基准Pt/C电催化剂。
-
催化剂制备与表征：通过硝酸预处理CNT生成氧官能化表面（O-CNT），随后通过浸渍-冷冻干燥法吸附Ru³⁺前驱体，最终通过HTS方法生成Ru纳米簇负载的O-CNT。 -
电子结构优化：Ru纳米簇通过Ru-O-C键强烈锚定在O-CNT载体上，促进了从Ru到O-CNT载体的电子转移，增强了EMSI，优化了H*中间体的吸附能。
-

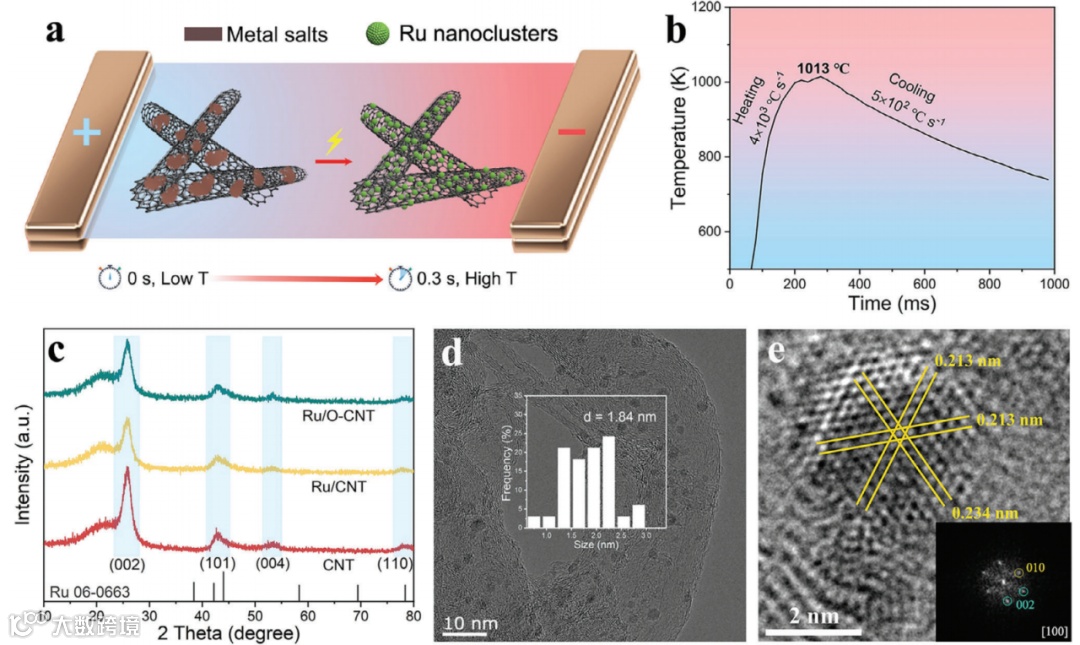

图1：展示了Ru/O-CNT电催化剂的合成流程和HTS过程中温度的快速变化，以及XRD图谱和TEM图像，证实了Ru纳米簇的高分散性和较小的颗粒尺寸。
-

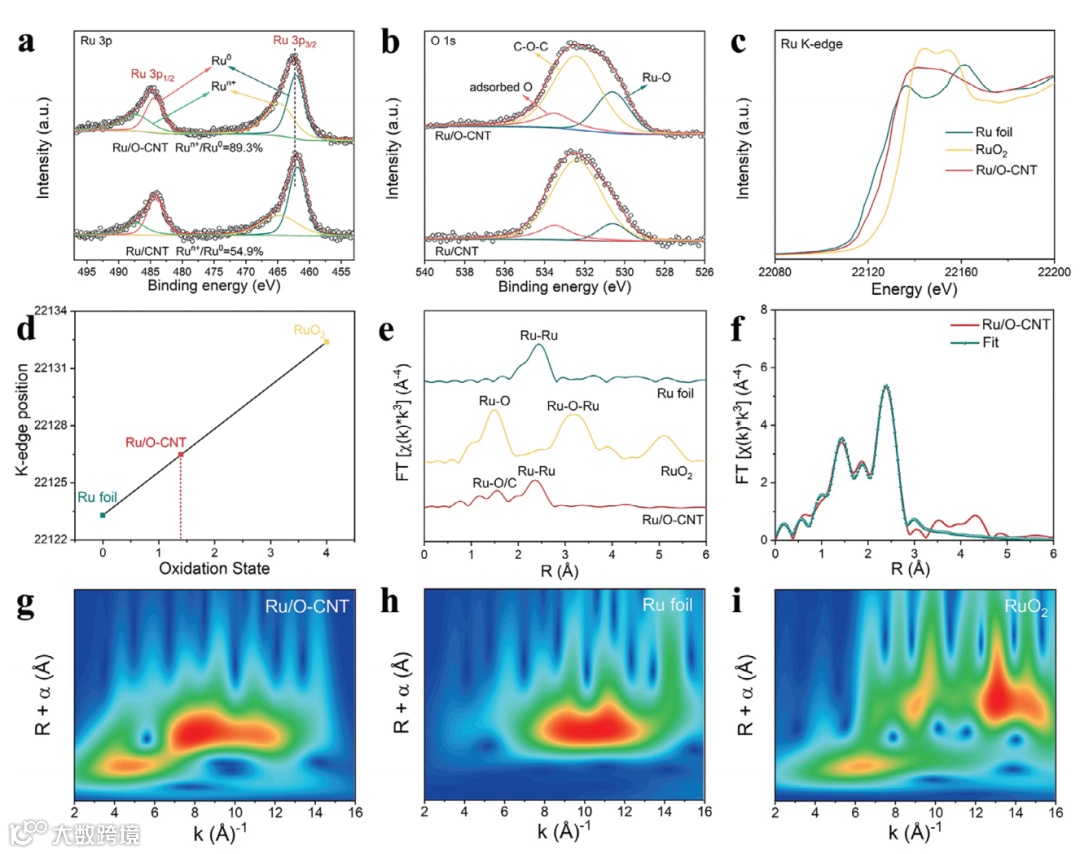

图2：通过XPS和XANES光谱，比较了Ru/O-CNT、Ru箔和RuO₂的吸收边位置，揭示了Ru的电子缺陷状态。
-

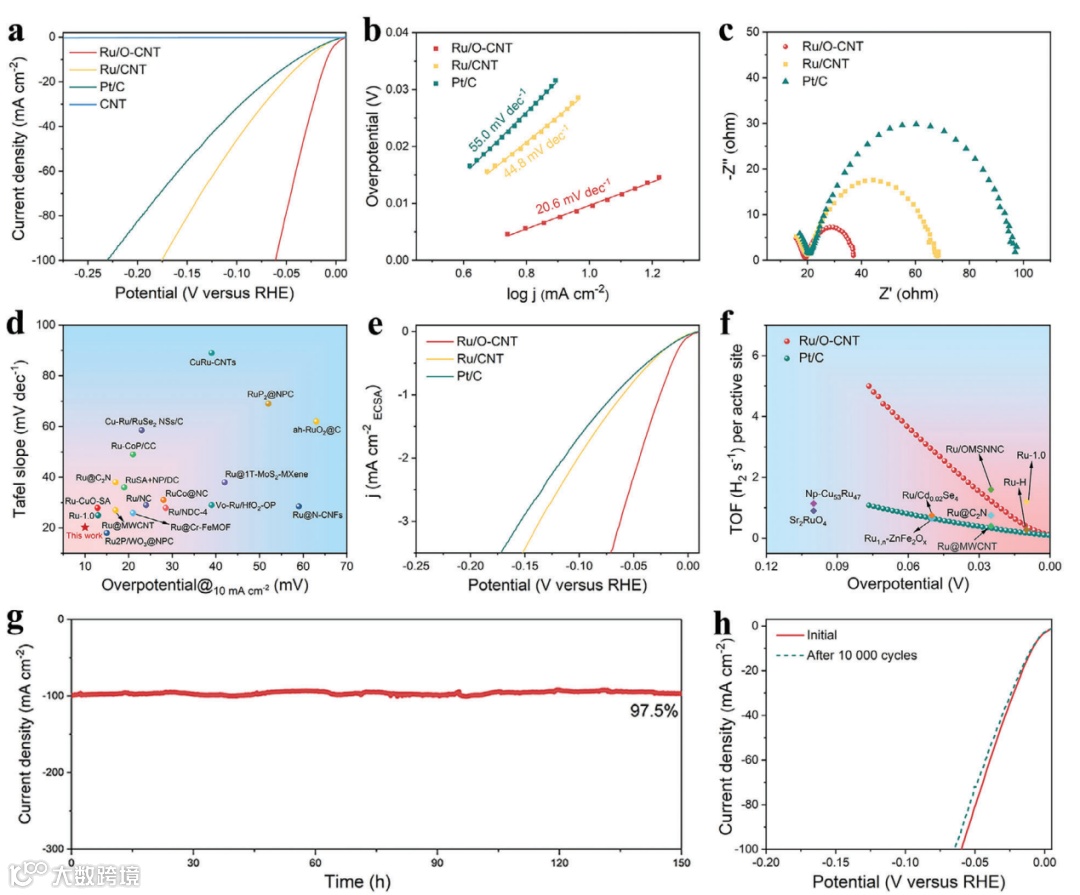

图3：展示了Ru/O-CNT在碱性HER中的卓越性能，包括LSV极化曲线、Tafel曲线和EIS Nyquist图。
-

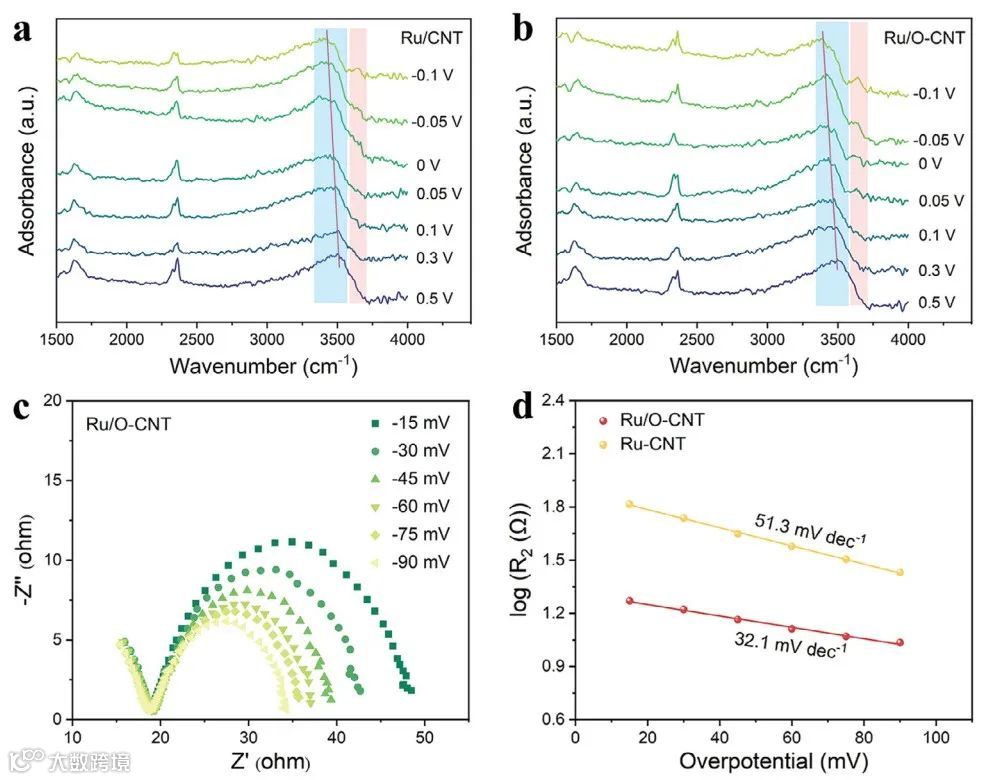

图4：通过原位ATR-SEIRAS光谱，显示了不同电位下Ru/CNT和Ru/O-CNT界面水分子振动的变化。
-

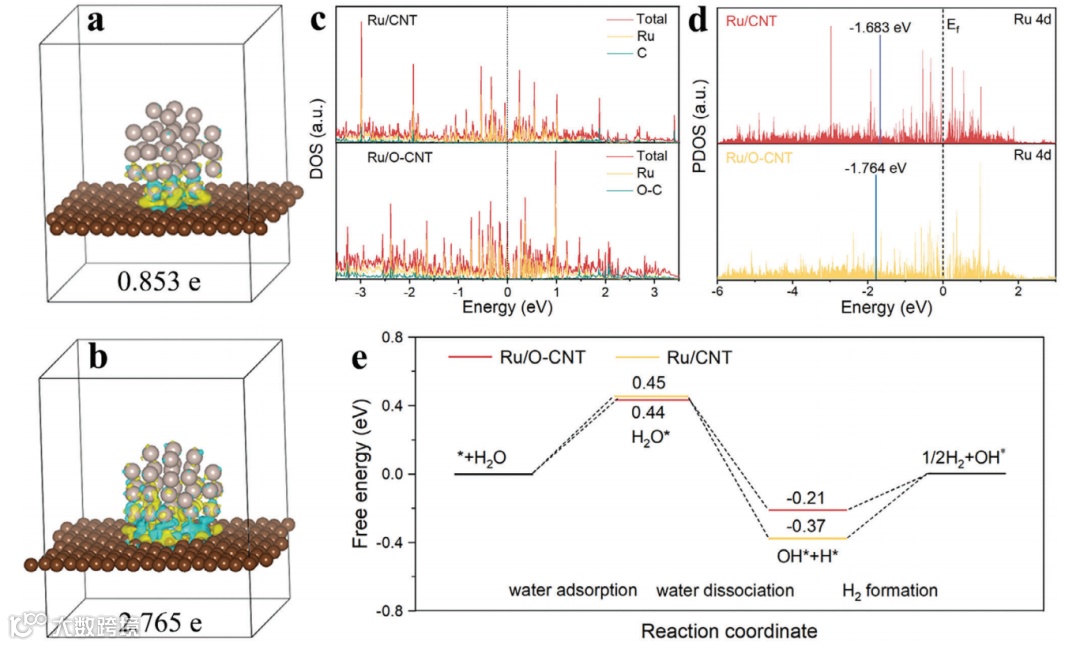

图5：DFT计算分析了Ru/O-CNT与Ru/CNT的电子转移情况，以及Ru d轨道中心位置的变化。

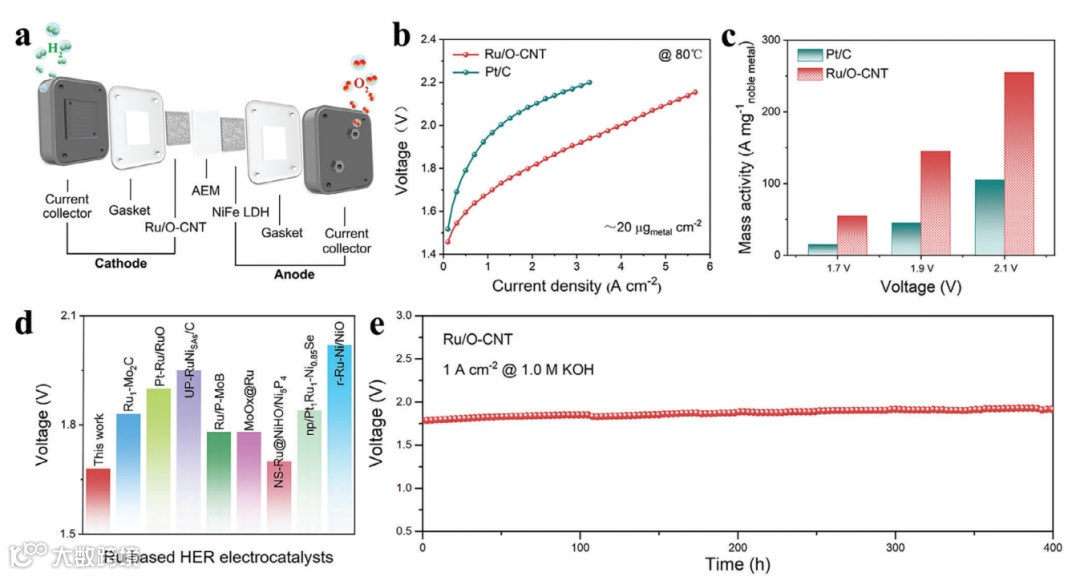

图6：AEMWE性能测试，展示了Ru/O-CNT基AEMWE的低电池电压和长期稳定性。
如果您对设备有兴趣，欢迎联系张老师：13121391941
