在碳中和目标的驱动下，开发高效清洁能源技术已成为全球科学界与工业界的共同使命。过渡金属磷化物（TMPs）因其优异的导电性和催化活性，被视为电解水制氢、燃料电池等能源器件的理想电催化剂。然而，传统合成方法依赖数小时的高温煅烧或复杂溶液反应，存在能耗高、成本大、产生有毒副产物（如磷化氢）和大量碳排放等问题，严重制约其规模化应用。同时，纳米材料在高温下的团聚问题也进一步降低了催化活性。因此，如何在温和条件下实现 TMPs 的高效、绿色合成，同时精准调控其纳米结构以提升性能，成为该领域亟待突破的科学难题。本文将为您详细介绍一种全新的超快碳热冲击（UCS）技术，以及其在合成过渡磷金属化物用于高效析氢方面的突破性进展。
研究亮点
超快碳热冲击（UCS）技术 ：福建师范大学蒲宗华教授团队与中国科学院赣江创新研究院黄胜云副教授团队合作，在 Chinese Chemical Letters 期刊发表了题为 “Ultrafast carbothermal shock synthesis of transition metal phosphides in air for highly efficient hydrogen evolution reaction” 的研究论文。他们创新性地提出一种超快碳热冲击（UCS）技术，仅需 15 秒即可在空气中合成多种高性能 TMPs（如 Rh₂P、Ir₂P 等）。
突破传统合成瓶颈 ：该技术通过瞬时高温（升温速率达 10⁵ K/s）触发金属前驱体与磷源的快速反应，同步抑制颗粒团聚，获得尺寸均匀（2 - 20 nm）、结晶度高的纳米材料。其中，Rh₂P 在酸性电解液中表现出媲美商用铂碳的析氢活性：仅需 13 mV 过电势即可达到 10 mA/cm² 电流密度，且在 20 小时持续运行后性能无衰减。这一方法突破了传统合成对惰性气体和耗能设备的依赖，为 TMPs 的规模化生产及在能源、催化等领域的应用提供了全新解决方案。
图文解析
合成过程

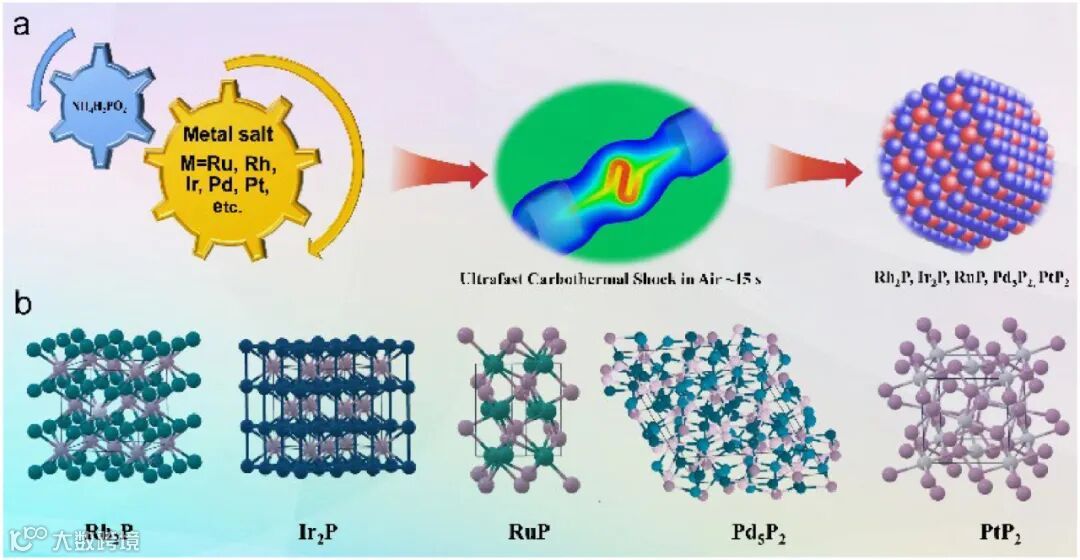

图 1a 通过示意图展示了超快碳热冲击（UCS）合成过渡金属磷化物（TMPs）的全过程：金属盐与磷源（NH₄H₂PO₂）均匀混合后，在空气中经瞬时高温（约 10⁵ K/s）快速反应，仅需 15 秒即可生成纳米颗粒，最终通过洗涤获得目标产物。图 1b 呈现了五种 TMPs（Rh₂P、Ir₂P 等）的晶体结构模型，其中紫色和蓝黑色球体分别代表磷原子和金属原子。该图直观揭示了 UCS 技术的高效性与普适性 —— 无需惰性气体保护，即可合成多种结构明确的金属磷化物，为传统高能耗合成方法提供了革新方案。
产物表征

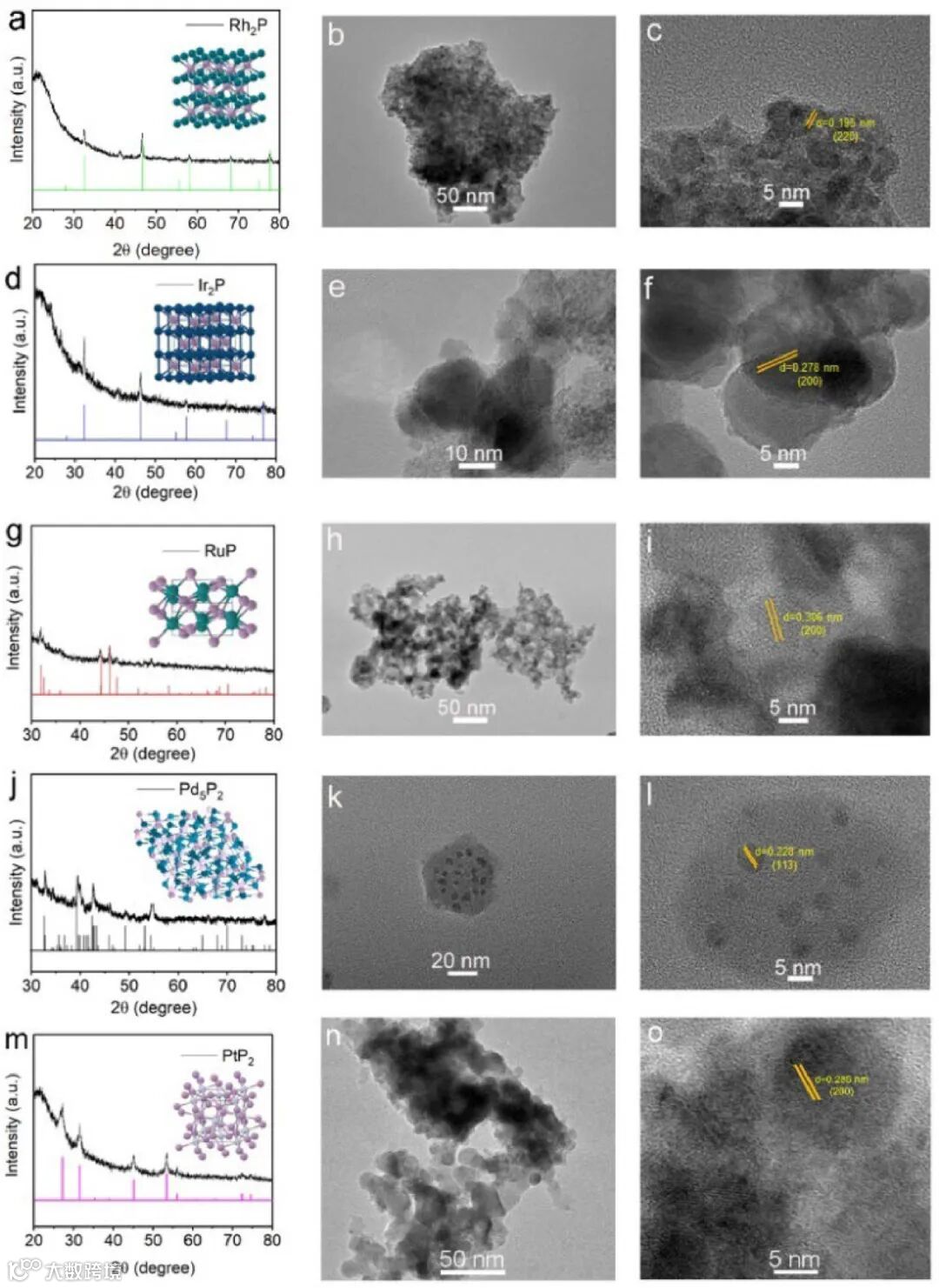

XRD 图谱（图 2a、d 等）显示所有产物的衍射峰均与标准卡片匹配，证实了高纯度晶体的成功合成。TEM 图像进一步揭示了纳米颗粒的尺寸与形貌多样性：Rh₂P 和 RuP 由尺寸均一的小晶粒（约 2 - 5 nm）构成，Ir₂P 呈现 8 - 25 nm 的纳米球，而 Pd₅P₂ 和 PtP₂ 分别为 2 nm 和 20 nm 的典型纳米颗粒。高分辨 TEM（图 2c、f 等）中清晰的晶格条纹（如 Rh₂P 的 0.195 nm 间距对应其立方晶系结构）直接验证了材料的原子级有序排列，为优异催化性能奠定了结构基础。
元素分布与化学环境

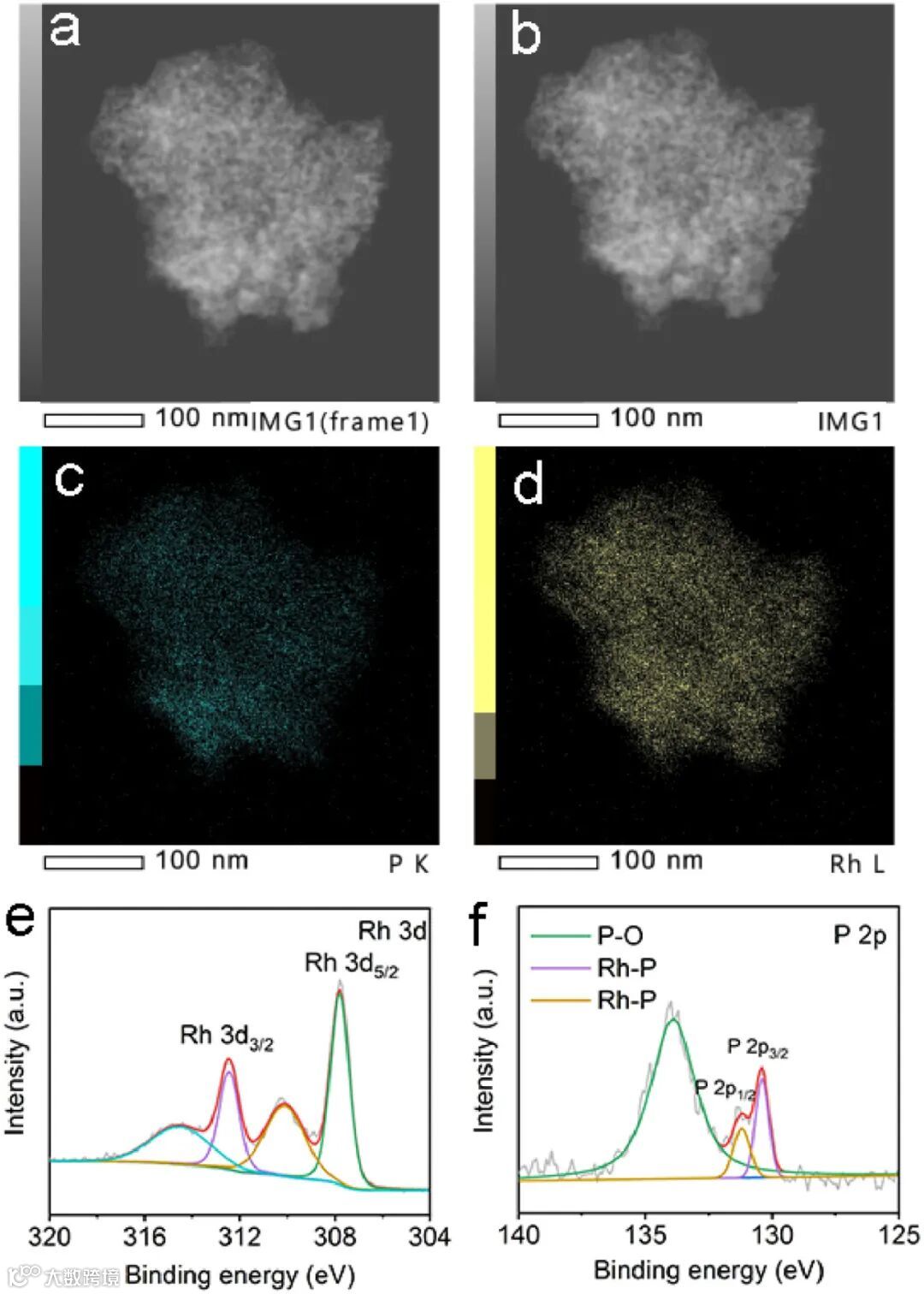

扫描透射电镜（STEM）结合元素面扫（图 3a - d）显示，Rh（红色）与 P（绿色）在纳米颗粒中均匀分布，且原子比接近 2:1，印证了化学计量的精确控制。X 射线光电子能谱（XPS）进一步揭示了表面化学环境：Rh 3d 轨道结合能相较于金属态 Rh 正向偏移 0.5 eV，而 P 2p 轨道则负向偏移，表明 Rh 与 P 之间存在电荷转移（Rhδ+–Pδ−），这种电子结构的调控使 Rh 成为吸附氢的活性中心，P 则促进质子捕获，协同提升析氢反应效率。
性能测试

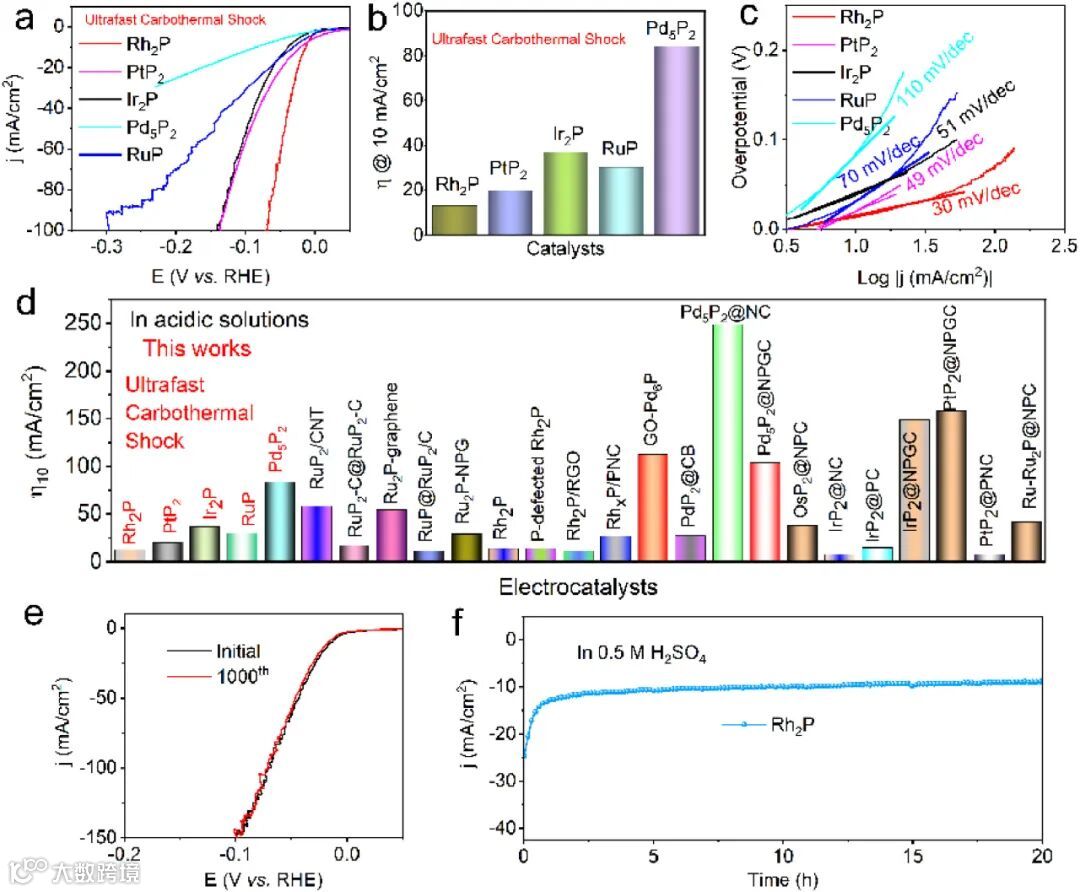

极化曲线（图 4a）显示，UCS 合成的 Rh₂P 在酸性电解液中仅需 13 mV 过电位即可驱动 10 mA/cm² 电流密度，优于多数贵金属磷化物（图 4d）。对应的塔菲尔斜率（图 4c）低至 30 mV/dec，表明其遵循 Volmer - Tafel 反应机制，且速率控制步骤为氢气的快速脱附。稳定性测试（图 4e、f）中，Rh₂P 在 1000 次循环后活性无衰减，20 小时恒电位运行后电流保持率超过 95%，证明其在实际应用中的高耐久性。这些数据共同表明，UCS 技术不仅能高效合成 TMPs，更可赋予其媲美商用铂碳的催化性能。
总结展望
本研究开发的超快碳热冲击（UCS）技术，可在空气环境中于 15 秒内快速合成 Rh₂P、PtP₂ 等系列过渡金属磷化物（TMPs），突破了传统高温热解需惰性气氛、耗时数小时的合成瓶颈。实验证实，UCS 制备的 TMPs 在析氢反应（HER）中展现出卓越性能：Rh₂P 在酸性电解液中仅需 13 mV 过电位即可驱动 10 mA/cm² 电流密度，优于多数贵金属磷化物催化剂，且在全 pH 条件下均保持高活性和稳定性（如 20 小时恒电位运行后电流保持率 > 95%）。该技术通过瞬时升降温（10⁵ K/s）抑制颗粒团聚，实现了纳米级 TMPs 的可控制备，其环境友好（无 PH₃ 排放）、低能耗特性为规模化生产提供了新路径。
学术层面，揭示了超快合成中金属 - 磷动态成键机制及电子结构调控规律，为设计高效电催化剂提供了理论支撑；
应用层面，此类材料在电解水制氢、燃料电池等清洁能源技术中具有广阔前景。
未来研究可进一步探索 UCS 合成参数与材料性能的构效关系，并拓展其在 CO₂ 还原、氮还原等多元催化体系中的应用潜力，推动绿色能源技术的实用化进程。
深圳中科精研作为一家专注于超快高温焦耳热冲击技术与智能化实验室解决方案的高科技企业，在催化材料合成及性能优化方面拥有深厚的技术积累和丰富经验，能为超快碳热冲击（UCS）技术成果的转化和应用提供有力支持。
中科精研的超快高温焦耳加热装置采用先进的设计理念和制造工艺，能够在合成过渡金属磷化物（TMPs）过程中，精准控制反应温度、时间及升温速率等关键参数，满足 UCS 技术对瞬时高温（升温速率达 10⁵ K/s）的要求，确保 TMPs 的高效合成。同时，中科精研的电子结构分析设备可对合成的 TMPs 进行深入的电子结构表征，通过 X 射线光电子能谱（XPS）等技术，精确分析金属与磷之间的电荷转移情况，为优化材料的催化性能提供关键依据。
此外，中科精研还推出了高通量全自动焦耳加热装置、高温 & 高真空烧结炉、焦耳热催化装置等先进实验装置，解决了传统管式炉、马弗炉在升温速度、精准控温等方面的不足，为材料领域的科研工作者在高温试验过程中提供了强有力的支持。
深圳中科精研将秉持创新精神，持续优化产品性能和服务质量，为推动 TMPs 在高效析氢等清洁能源领域的应用贡献力量，助力实现碳中和目标。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
