华科大最新突破：30 秒合成黑科技让锂电池循环寿命飙升至 93.8%！

【研究背景：锂电池正极材料的世纪难题】

锂离子电池的正极材料性能始终是制约能源存储的核心瓶颈。磷酸铁锂（LFP）因高安全性成为电动汽车首选，但它面临两大致命缺陷：

• 离子扩散慢
  一维扩散通道让快充能力大打折扣；
• 电子传导差
  宽禁带特性导致低温性能暴跌。
  传统改性手段（如碳包覆）要么工艺复杂，要么牺牲容量，如何在不破坏材料稳定性的前提下突破这两大限制？华科大团队给出了颠覆性答案！

📰论文核心：气体辅助瞬态合成法（GATS）横空出世

近日，华中科技大学黄云辉、姚永刚教授团队在《Nano Research》发表重磅成果：他们开发的气体辅助瞬态合成技术（GATS），仅需30 秒就在 LFP 晶格中精准构筑氧空位（Ov），实现性能指数级跃升：

• 合成效率炸裂
  较传统管式炉法速度提升1000 倍，能耗降低 99%；
• 导电能力暴增
  离子电导率提升 8 倍，电子电导率飙升 12 倍；
• 循环性能逆天

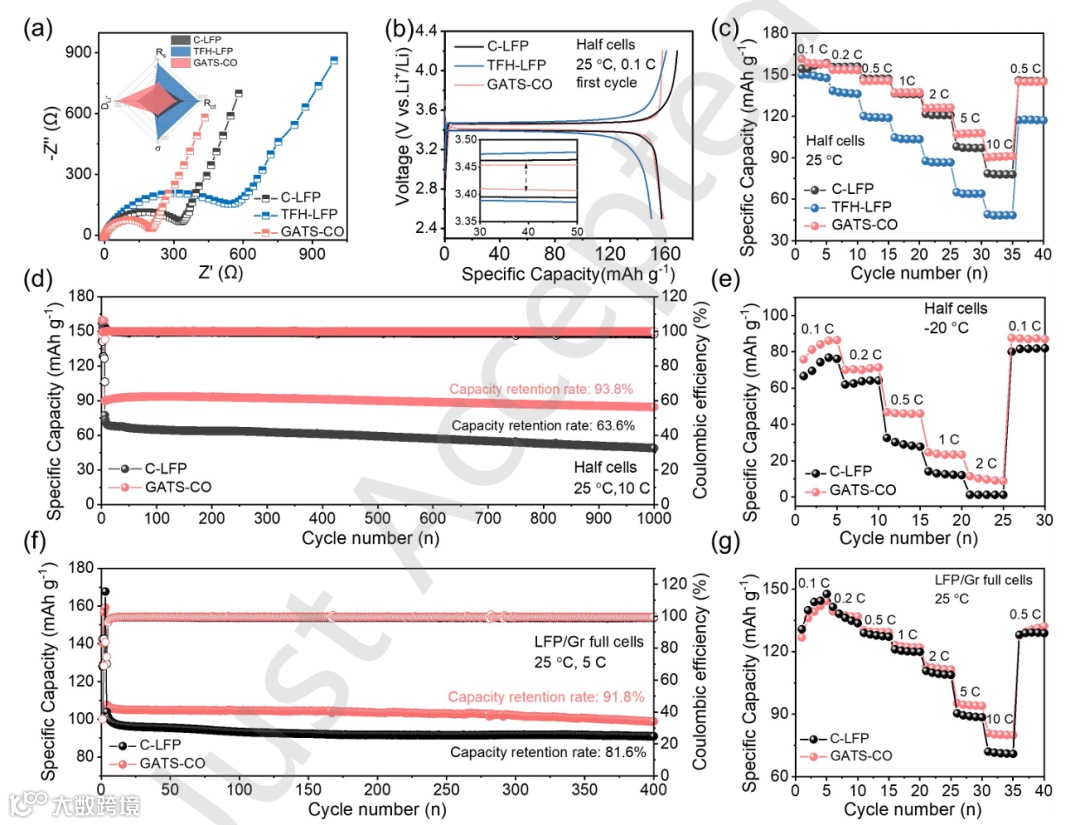

  10C 高倍率循环 1000 次后容量保持率达93.8%（商用材料仅 63.6%）；
• 低温王者降临
  -20℃环境下全电池容量保持率超 85%！

🔬技术解析：30 秒如何改写材料合成历史？

1. 氧空位：导电性能的 “开关密码”

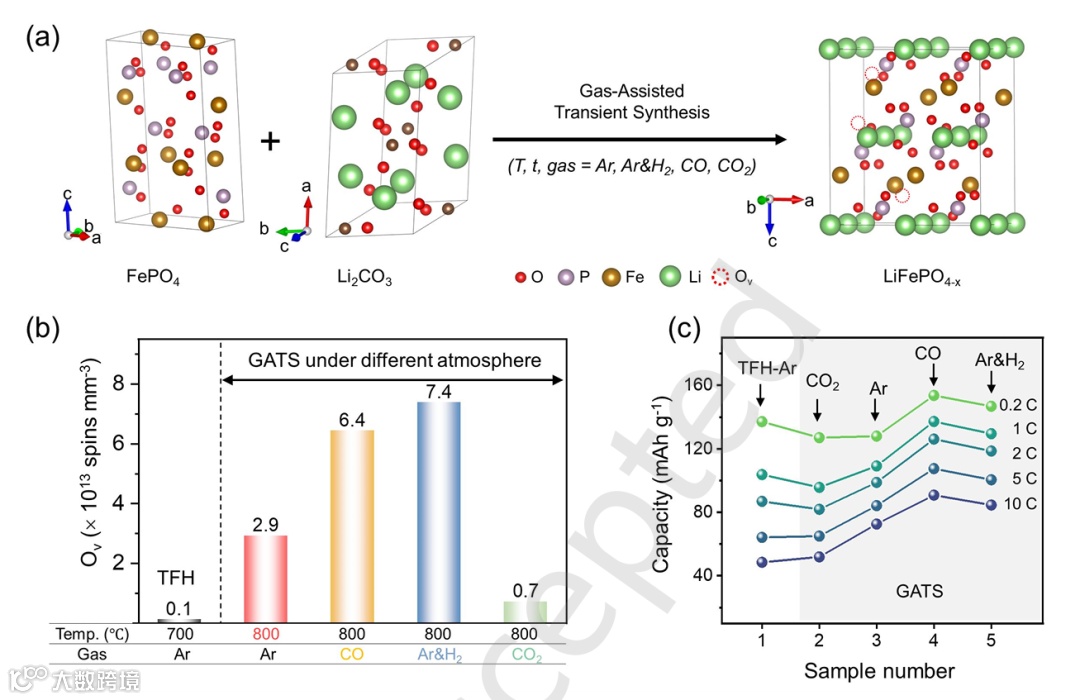

GATS 通过可控气氛（CO、Ar 等）+ 超快高温脉冲（300℃/s 升温速率），在 LFP 晶格中精准 “雕刻” 氧空位：

• 浓度可调
  Ov 浓度可在 0.7–7.4×10¹³ spins/mm³ 范围内精确调控（传统方法仅 0.1×10¹³）；
• 机理突破
  界面反应活化能低至 22.5–35.0 kJ/mol（传统方法 > 180 kJ/mol），如同给离子扩散 “修了高速公路”。

2. 性能提升的底层逻辑

• 导电性飞跃

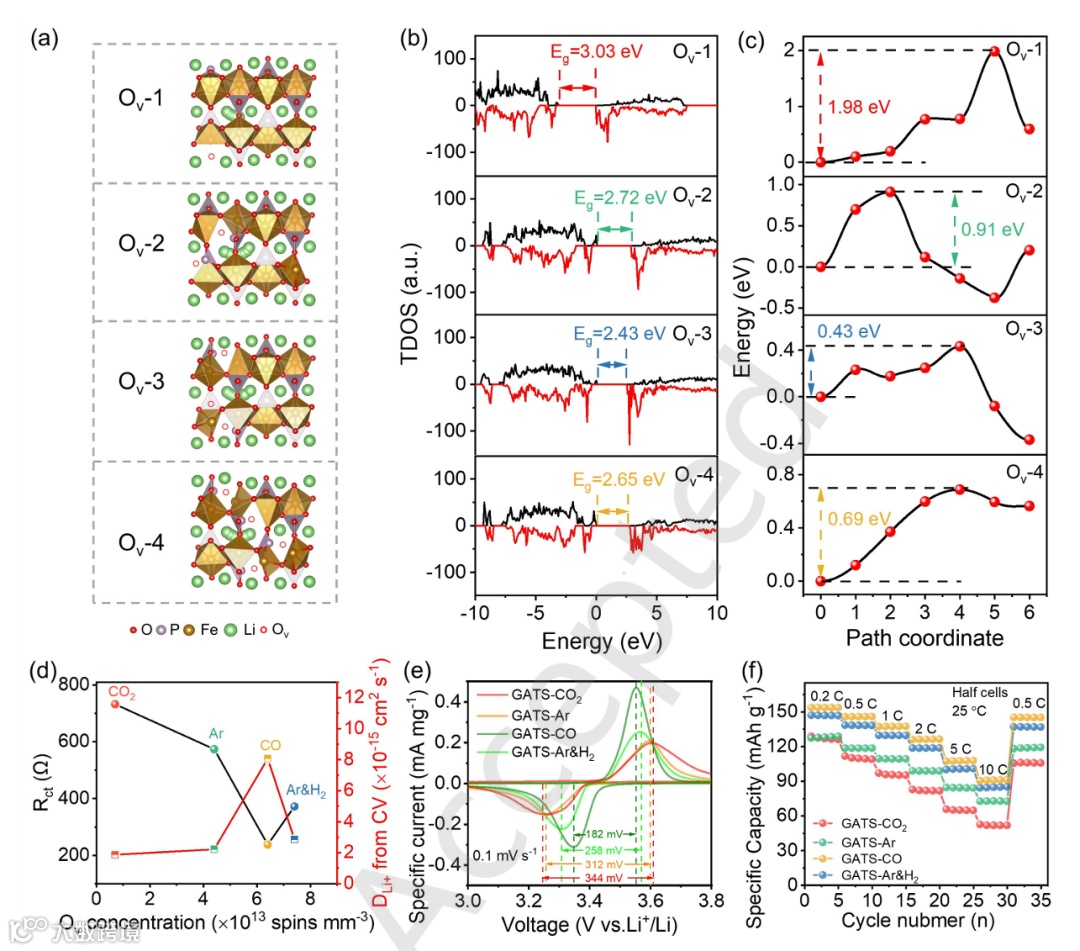

  Ov 将 LFP 带隙从 3.8 eV 降至 1.5 eV，Li⁺扩散能垒降至 0.28 eV；
• 结构稳定性

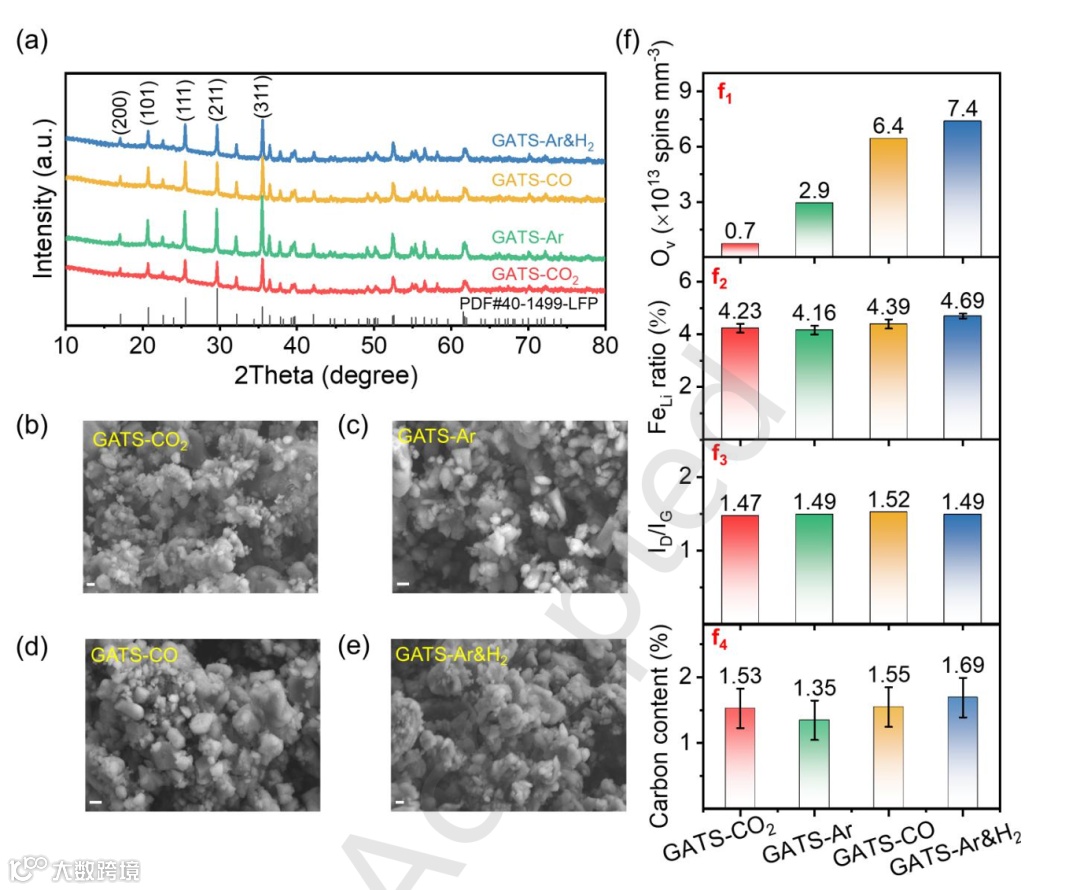

  XRD 证实 Ov 引入未破坏橄榄石结构，反位缺陷比仅 4.4%；
• 形貌统一
  200–300 nm 球形二次颗粒 + 1.5 wt% 碳包覆层，排除形貌干扰。

📊数据对比：GATS-LFP vs 商用材料

🌍应用前景：从实验室到产业的无限可能

• 快充电池革命
  10C 高倍率充放电能力，有望实现 “充电 10 分钟，续航 500 公里”；
• 极端环境储能
  -20℃低温性能突破，为北方新能源汽车、极地科考设备提供解决方案；
• 绿色制造范式
  秒级合成 + 超低能耗，推动 LFP 材料生产向 “低碳化” 转型。

🔚总结：缺陷调控开启正极材料新纪元

这项研究不仅创造了 LFP 性能的 “天花板”，更开创了 “体相缺陷精准调控” 的新策略 —— 通过 GATS 技术，科学家可像 “雕刻师” 一样设计材料微观结构。未来，多气氛协同合成机制的探索，或将让锂电池在快充、极端温度等场景中释放更多潜力。

📝论文信息

• 标题：Kinetically tunable O vacancies in LiFePO4 for improved Li+/e- conduction and high-rate cycling
• 期刊：Nano Research
• 团队：华中科技大学黄云辉、姚永刚教授课题组

欢迎关注我们的公众号或访问官方网站：

https://www.zhongkejingyan.com.cn/
