在当今全球能源转型的背景下，电催化水分解作为一种可持续的清洁能源生产技术，正受到越来越多的关注。然而，水分解过程中的析氢反应（HER）和析氧反应（OER）存在较高的能量障碍，限制了其效率。尽管贵金属催化剂在优化反应中间体吸附能量方面表现出色，但其高昂的成本和稀缺的资源使其难以广泛应用。因此，开发高效且经济的催化剂成为该领域的关键。青岛科技大学的研究团队在《ACS Catalysis》上发表的最新成果，通过焦耳加热技术引入位错强化机制，成功开发出一种高性能的IrNi合金催化剂。这一突破不仅显著提升了水分解效率，还为未来催化剂的设计提供了新的思路。
-
创新的位错强化策略：通过快速焦耳加热技术引入富集的Frank部分位错，实现了位错的动态钉扎与稳定化。
-
显著提升的催化性能：优化后的IrNi/N–C催化剂在酸性和碱性条件下展现出卓越的水分解性能，远超商业Pt/C||RuO₂催化剂。
-
电子结构调控：通过应变工程调节金属中心的电子结构，显著降低了反应能量障碍，提升了催化活性。
-
高效稳定的水分解：在酸性和碱性条件下，该催化剂均展现出优异的整体水分解活性和长期稳定性。
图1：催化剂制备与位错形成机制

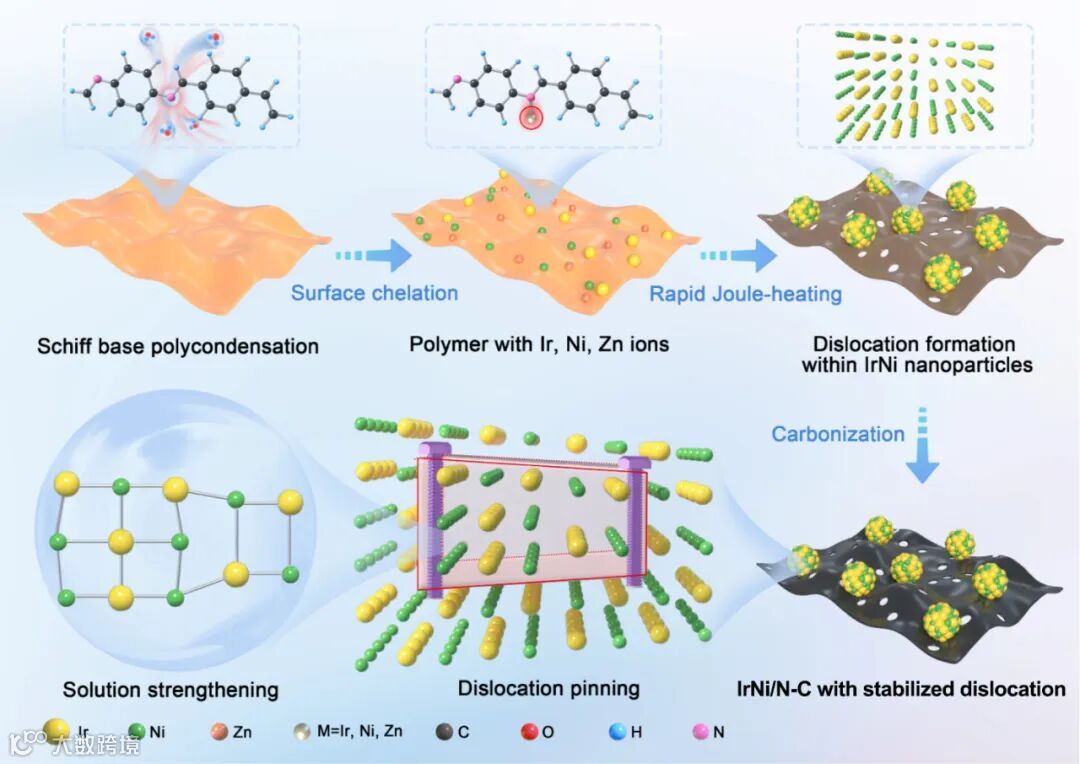

图1展示了IrNi/N–C催化剂的制备过程及其位错形成机制。研究团队通过Schiff碱的脱水缩合反应合成氮掺杂的有机聚合物碳载体，并在其表面螯合Ir和Ni金属前驱体及过量的Zn。在非平衡超快热冲击条件下，通过焦耳加热在3–5秒内将温度迅速提升至1500°C，诱导Zn升华并形成空腔，同时产生晶格空位。这些空位被Ir和Ni原子占据，通过晶格攀爬机制引发位错的形成。随后，通过高温固溶强化处理，进一步稳定了位错结构，优化了催化剂的电子性能。
图2：结构表征

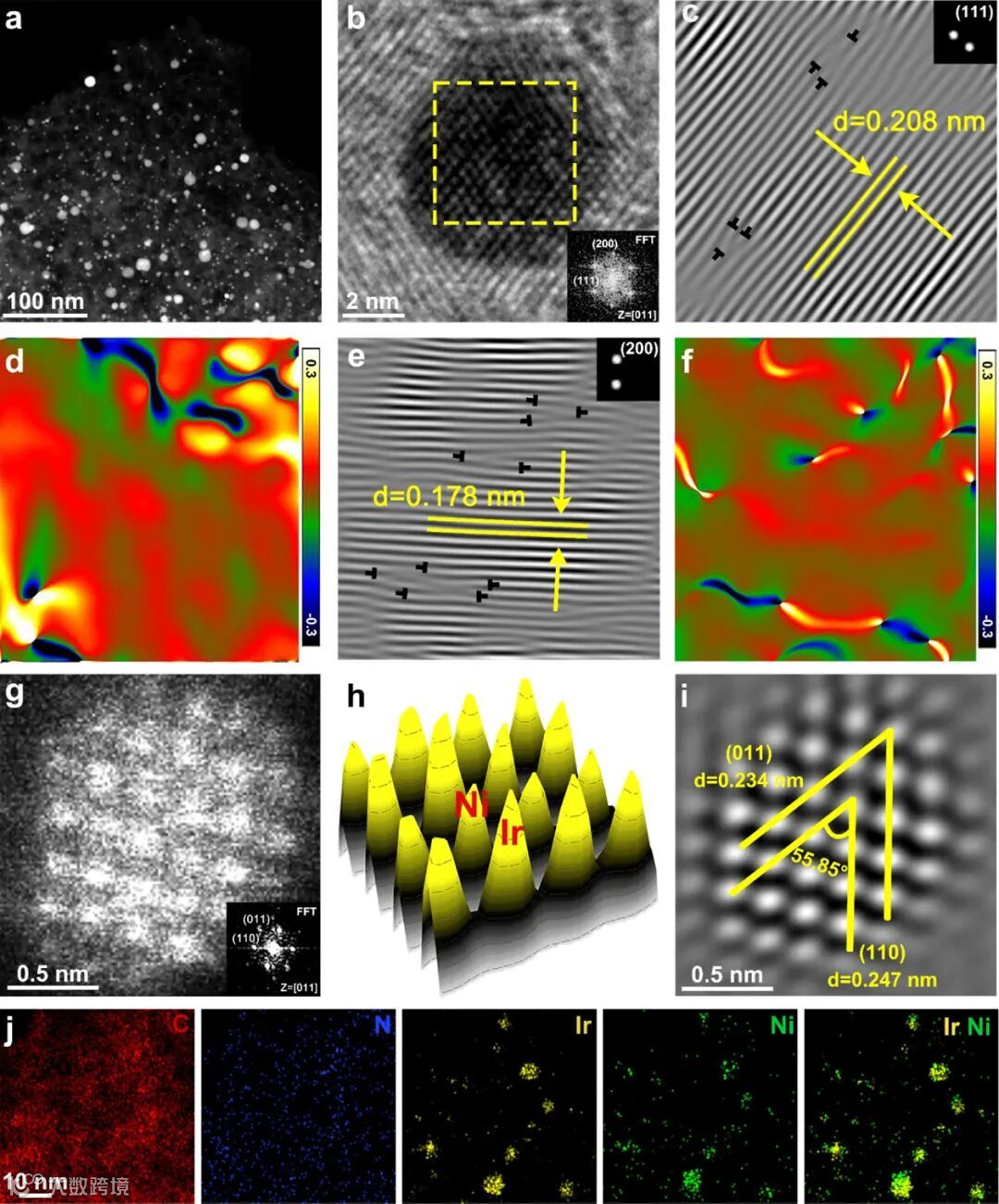

透射电子显微镜（TEM）图像显示，IrNi纳米颗粒均匀分散在氮掺杂的碳载体上，平均粒径为5–7纳米。高分辨TEM（HRTEM）揭示了丰富的Frank部分位错，导致晶格压缩，(111)晶面的晶格间距压缩至0.208纳米，比标准IrNi合金小3.25%。几何相分析（GPA）进一步证实了位错引起的压缩应变效应，优化了催化剂的电子结构和催化活性。
图3：电子结构分析

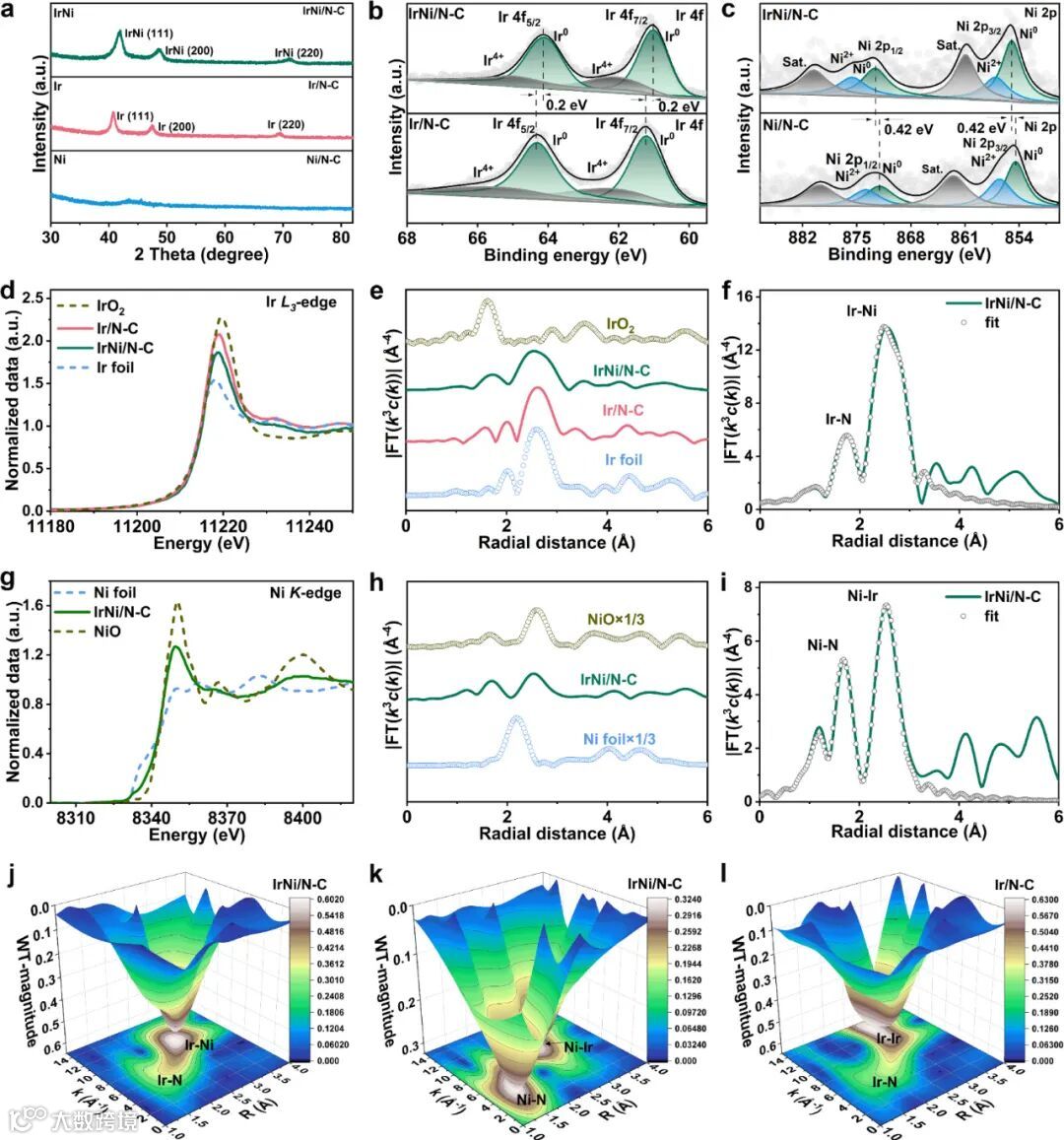

X射线衍射（XRD）和X射线光电子能谱（XPS）分析表明，IrNi/N–C的晶格参数因Ni的插入而收缩，Ir和Ni之间存在显著的电子转移，Ir的价态降低，Ni的价态升高。这种电子重新分布优化了催化剂的表面电子性质，增强了对反应中间体的吸附能力，从而提高了催化效率。
图4：电催化性能测试

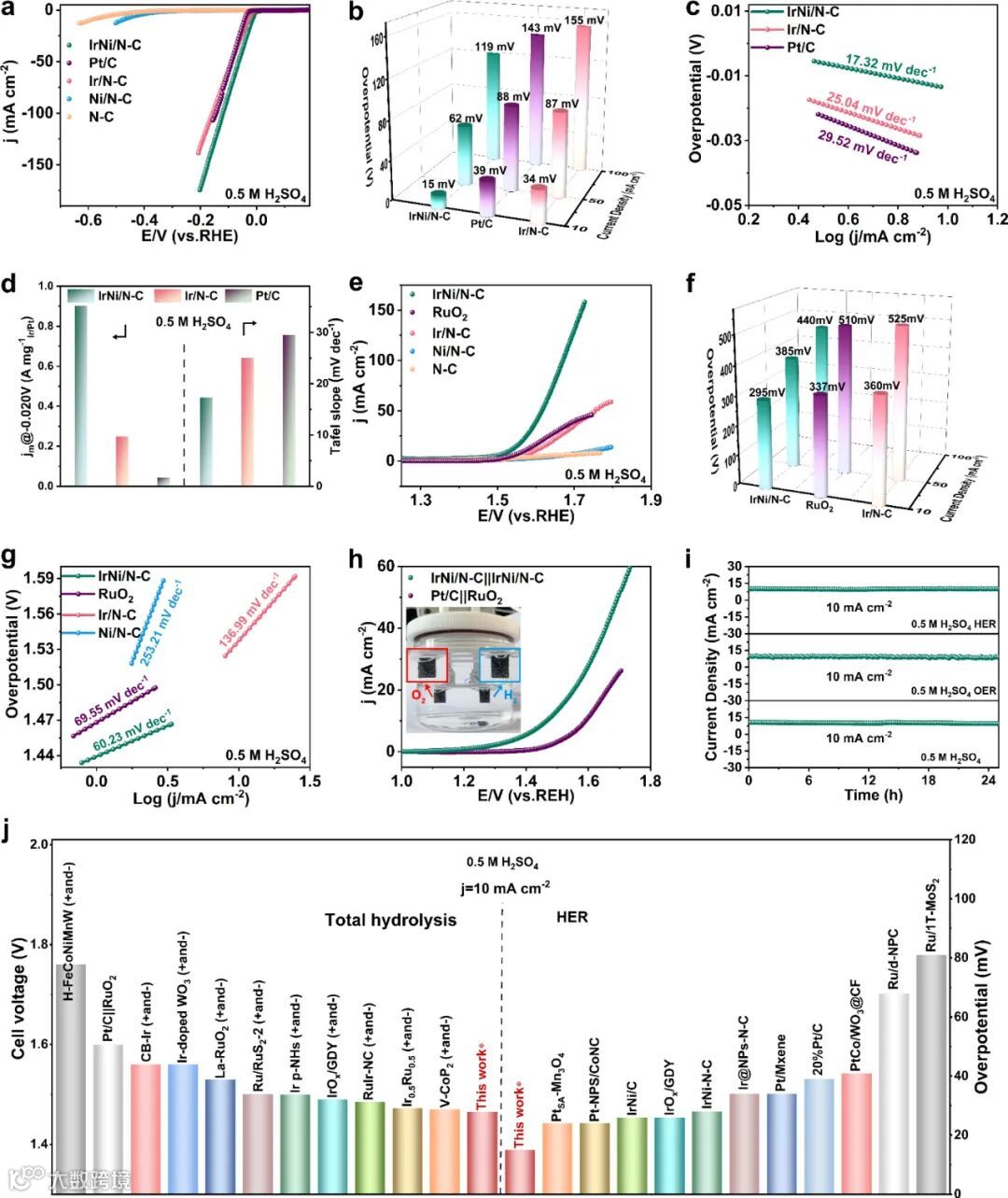

在0.5 M H₂SO₄中，IrNi/N–C仅需15 mV的过电位即可达到10 mA cm⁻²的电流密度，显著优于Ir/N–C和商业Pt/C。其Tafel斜率低至17.32 mV dec⁻¹，表明快速的反应动力学。在OER中，IrNi/N–C表现出低过电位（295 mV）和小Tafel斜率（60.23 mV dec⁻¹）。在整体水分解中，IrNi/N–C仅需1.46 V（酸性）和1.53 V（碱性）即可达到10 mA cm⁻²，远低于商业Pt/C||RuO₂。稳定性测试表明，IrNi/N–C在24小时内保持优异的性能，展现出卓越的稳定性和高效性。
图5：理论计算分析

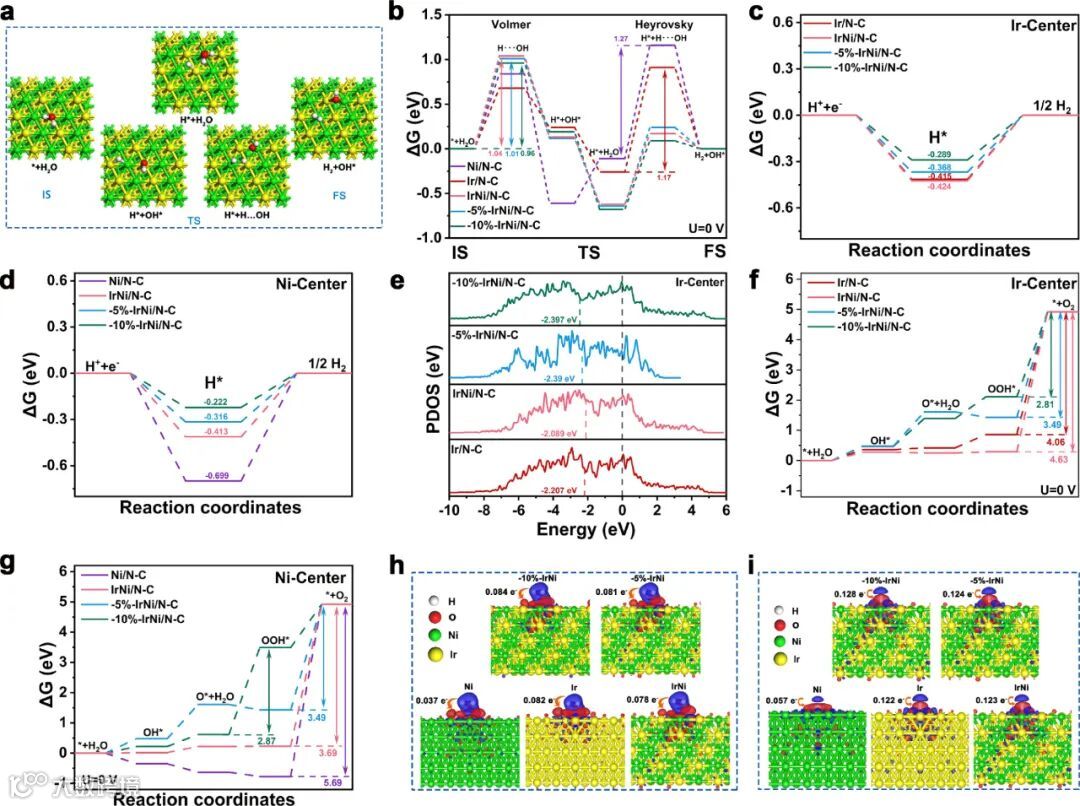

通过密度泛函理论（DFT）计算，研究团队探讨了应变效应对催化性能的影响。计算结果表明，压缩应变显著降低了水解离和氢吸附的能量障碍，优化了Ir和Ni活性位点的吸附能力。例如，-10%应变的IrNi合金在水解离过程中表现出最低的能量障碍（0.96 eV）。此外，应变还导致d带中心下移，减弱了H*的吸附强度，从而提高了HER活性。这些理论分析为IrNi/N–C的高性能提供了有力支持。
本研究通过创新的位错形成与强化策略，成功制备了富含Frank部分位错的IrNi/N–C催化剂，并将其应用于高效的电催化水分解。实验和理论分析表明，位错强化不仅优化了催化剂的电子结构，还显著降低了反应能量障碍，提升了催化活性。该催化剂在酸性和碱性条件下均展现出卓越的水分解性能和稳定性，为高性能双功能催化剂的设计提供了新的思路。
深圳中科精研科技有限公司在高温焦耳加热技术领域处于领先地位，其研发的HTS焦耳超快加热装置和HTL焦耳高温长时加热装置为材料合成和催化研究提供了强大的技术支持。这些装置能够在极短时间内实现材料的快速升温与冷却，精准控制反应条件，为催化剂的高效制备提供了可能。
中科精研的高温焦耳加热设备不仅具备超快升温速度（秒级），还能在高温条件下实现稳定的位错钉扎与电子结构调控。这种技术与青岛科技大学的研究成果相结合，将为未来高性能催化剂的开发提供更高效的实验平台，推动清洁能源技术的进一步发展。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
