氢能未来，高效制氢是关键！
电解水制氢作为绿色制氢的理想途径，其核心挑战在于降低对贵金属铂（Pt）催化剂的依赖。高熵合金（HEA）因其独特的“高熵效应”，有望成为新一代高性能析氢反应（HER）催化剂的突破口。然而，传统合成方法难以精准调控其活性位点。
突破瓶颈，源自创新工艺！
近日，上海交通大学原鲜霞副教授团队在Journal of Materials Chemistry A期刊发表重要研究成果。该团队创新性地采用深圳中科精研科技有限公司研发的焦耳加热快速热冲击设备，成功合成出自支撑高熵合金催化剂（PtFeCoNiCuCr₀.₅@CC-720），在碱性条件下实现了超越商用铂碳（Pt/C）催化剂的优异析氢性能！
核心亮点：快速热冲击 + 铬元素调控 = 性能飞跃
颠覆性合成工艺：中科精研设备显神威

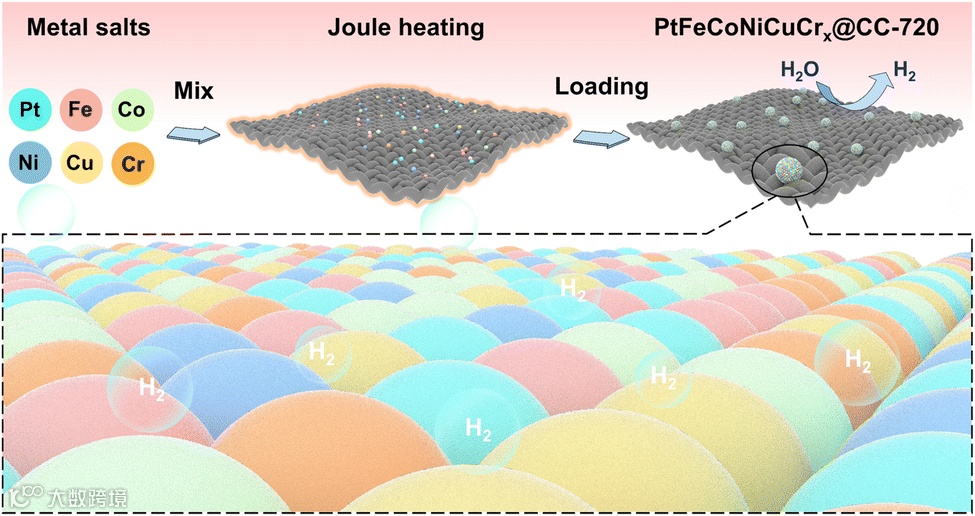

研究团队利用深圳中科精研的焦耳加热快速热冲击设备，在碳布（CC）载体上实现了高熵合金的超快速合成。

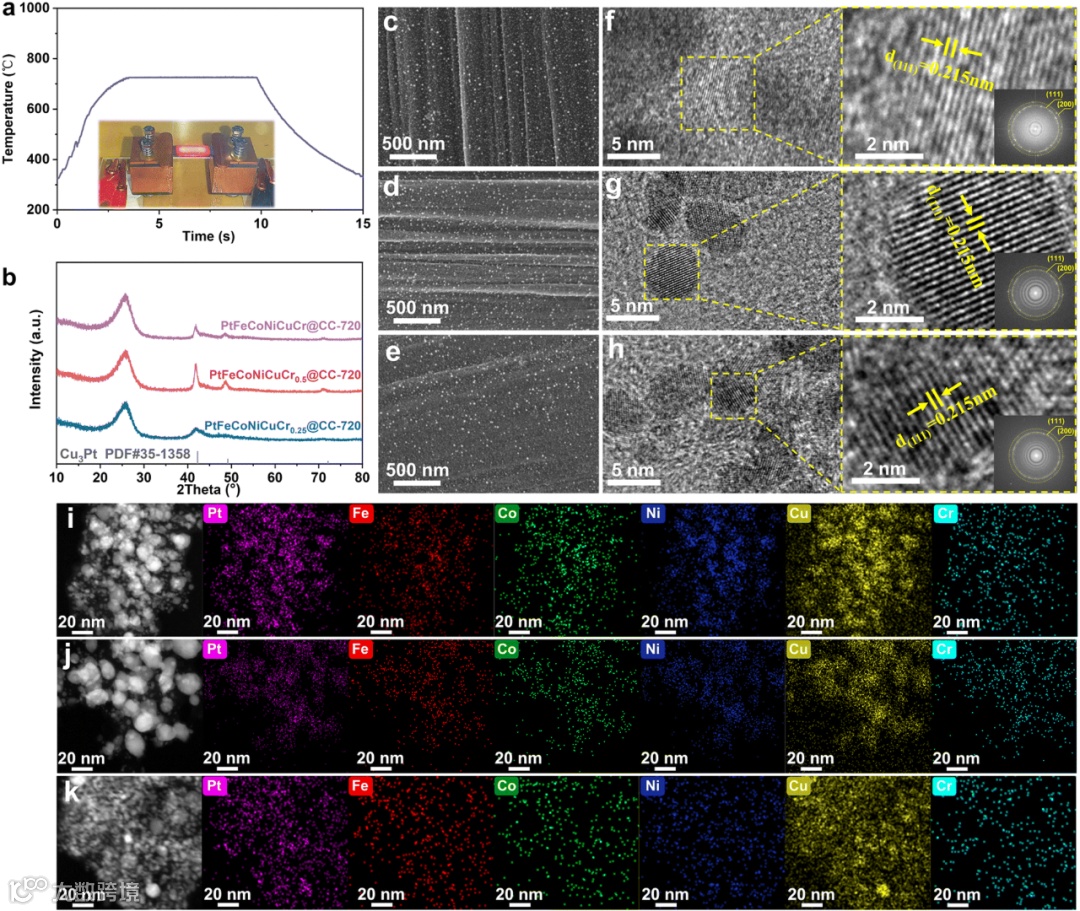

关键设备优势： 该设备具备超快升温速率（＞1000 K/s），仅需 10秒 即可精准达到 720°C 高温目标，并可在还原气氛（10% H₂/Ar） 中稳定运行。
工艺突破： 这种快速热冲击技术有效突破了传统方法的“热力学平衡”限制，成功构筑了具有高活性的亚稳态高熵合金结构（PtFeCoNiCuCrₓ），为高性能催化剂制备提供了全新路径。
铬元素（Cr）的关键作用：优化电子结构
研究发现，引入低电负性元素铬（Cr）是性能提升的核心。
Cr的加入显著提升了合金的结晶有序度，优化了电子传输（电荷转移电阻低至 3.53 Ω）。
更重要的是，Cr的低电负性特性（电负性值2.16） 诱导电子向铂（Pt）活性位点转移，促使Pt的d带中心向费米能级移动。
这一电子结构优化显著改善了氢中间体（H）在催化剂表面的吸附/脱附自由能（ΔGₕ = -0.32 eV，接近理想值0 eV），大幅加速了析氢反应动力学。
卓越性能：超越基准，稳定可靠

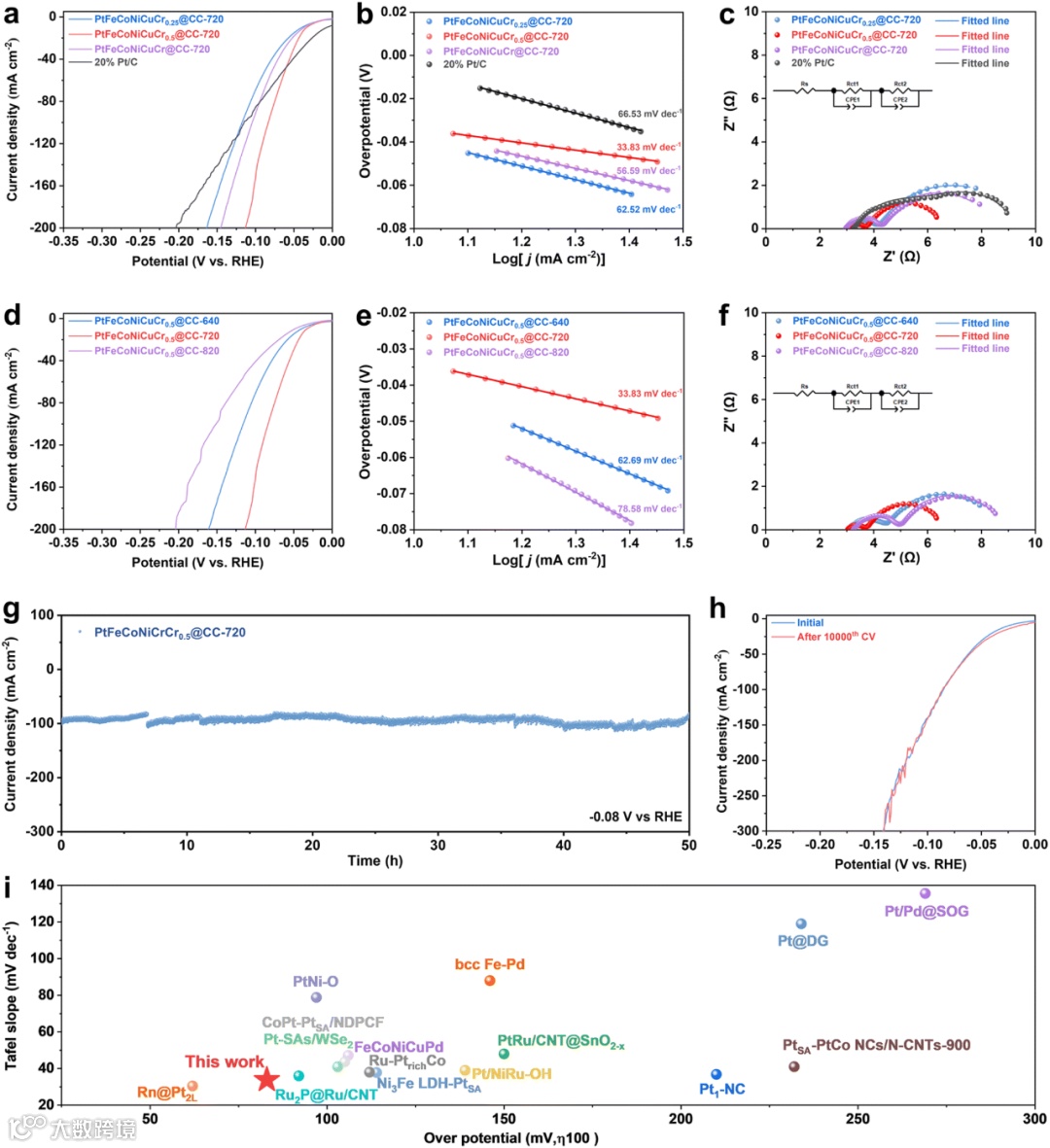

超低过电位： 最优组分 PtFeCoNiCuCr₀.₅@CC-720 在碱性电解液中，仅需 83 mV 的过电位即可驱动 100 mA cm⁻² 的析氢电流密度，显著优于商用20% Pt/C催化剂。
优异反应动力学： Tafel斜率低至 33.83 mV dec⁻¹，表明反应遵循高效的Volmer-Heyrovsky路径。

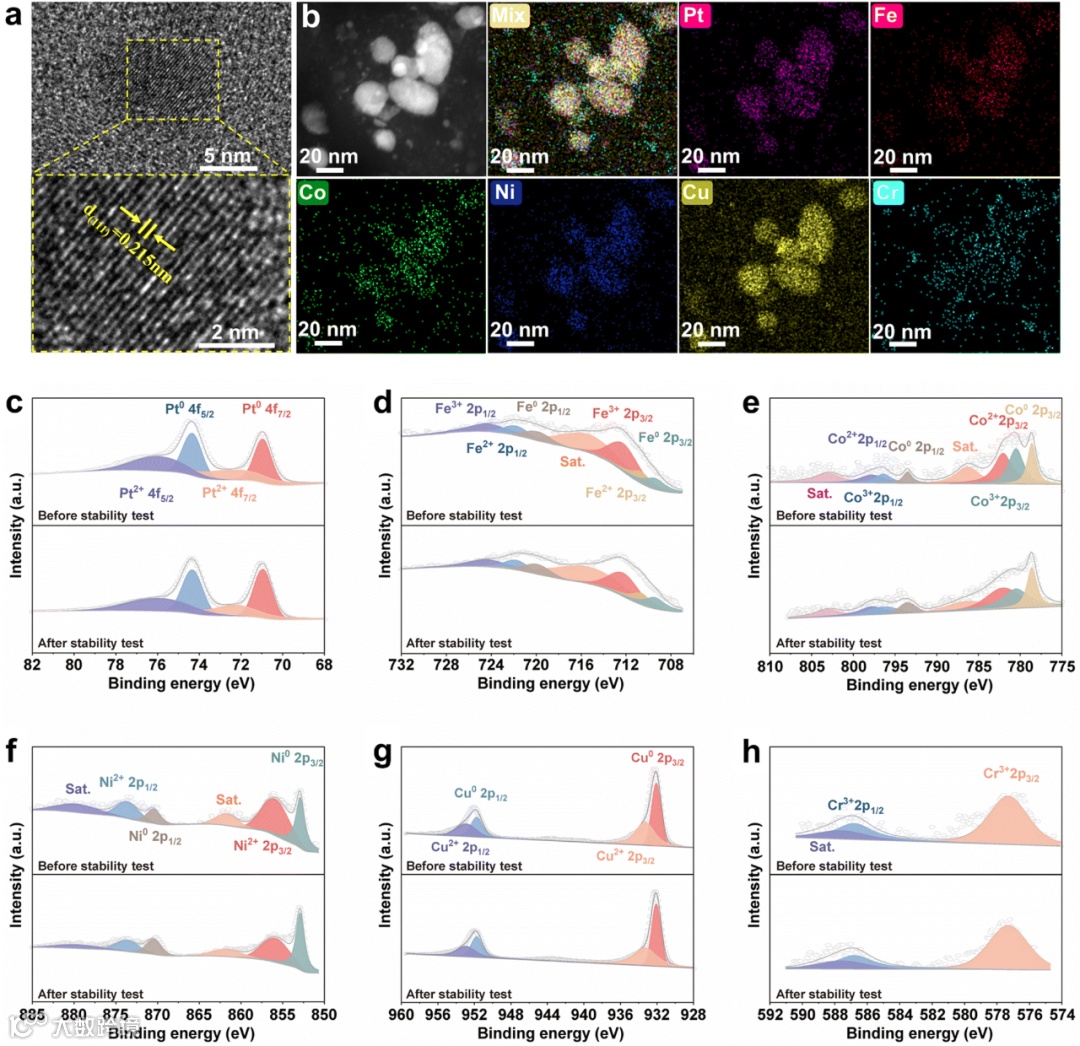

出色稳定性： 经历 50小时 恒电位测试及 10,000次 循环伏安扫描后，催化剂活性与结构（晶格、元素分布、化学态）均保持高度稳定。
意义与启示
本研究不仅展示了一种高性能、低成本的高熵合金析氢催化剂，更重要的是验证了深圳中科精研快速热冲击设备在合成先进催化材料方面的强大能力。该设备能够：
实现极端条件下的超快合成（10秒达720°C）。
精准控制反应气氛（如H₂/Ar还原气氛）。
突破传统热力学限制，合成亚稳态高性能材料。
这种高效、节能的合成技术，为催化材料（如高通量合成高熵合金、单原子催化剂）、能源器件（固态电池电极烧结）等领域的研究与开发提供了强有力的工具，极大地加速了新材料从实验室到应用的进程。
展望未来，探索更多元低电负性元素的协同调控，有望进一步拓展高熵合金催化剂在能源转换领域的应用边界。
文献信息：
Yi Wan, Wenrui Wei, Rizwan Haider, Liang Wu, Xufang Qian, Xianxia Yuan. Enabling Cr-induced efficient hydrogen evolution on high-entropy alloys via rapid thermal shock. J. Mater. Chem. A, 2025. DOI: 10.1039/D5TA03775A.
关键设备支持：
本研究的核心合成工艺——焦耳加热快速热冲击，由深圳中科精研科技有限公司提供设备支持。该设备以其超快速升温（>1000 K/s）、精准温控（10秒内达720°C）及多气氛环境（如H₂/Ar）集成控制系统，成功解决了高熵合金等亚稳态材料合成的关键温控瓶颈，显著提升研发效率。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
