导语
氢能高效制取是清洁能源转型的关键环节，然而贵金属催化剂的高成本与非贵金属材料性能不足的矛盾始终难以突破。近日，华南理工大学欧阳柳章教授与中山大学肖学章教授在《Nanoscale》上发表创新研究成果。团队开发π–π电子共轭辅助的碳热冲击合成策略，在秒级时间内成功构建出稳固的CoO-MoO₂异质结构催化剂，在氨硼烷水解反应中实现55.4 min⁻¹的超高转化频率，性能较单一组分提升85.9%，为低成本高效制氢提供了新的材料解决方案。
研究亮点
秒级合成：碳热冲击实现异质结快速构建，大幅提升制备效率
性能突破：转化频率达55.4 min⁻¹，活化能仅29.3 kJ·mol⁻¹
机制明晰：界面电子转移优化d带中心，理论计算揭示性能提升根源
替代贵金属：完全基于非贵金属体系，具备显著成本优势
图文解析

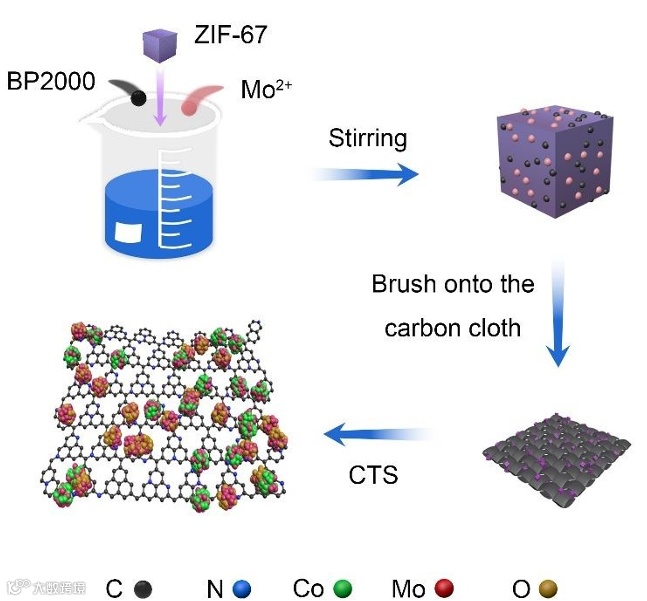

图1-2 展示了碳热冲击合成工艺流程及材料结构特征，XRD与TEM证实成功构建CoO-MoO₂异质结，元素分布显示各组分均匀分散。

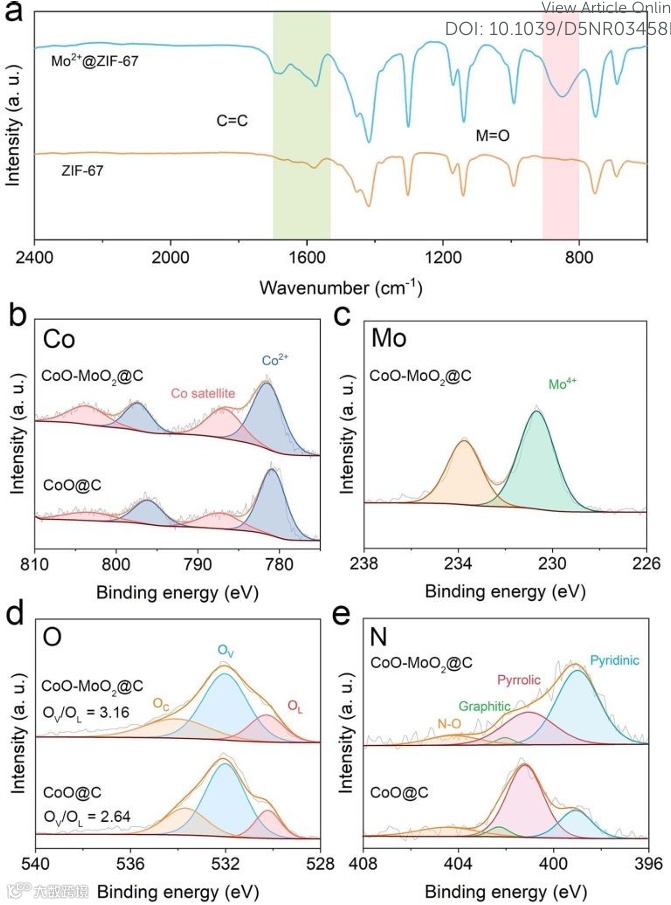

图3 的XPS分析揭示异质界面处电子从Mo向Co转移，有效调控活性位点电子结构，为性能提升提供理论依据。

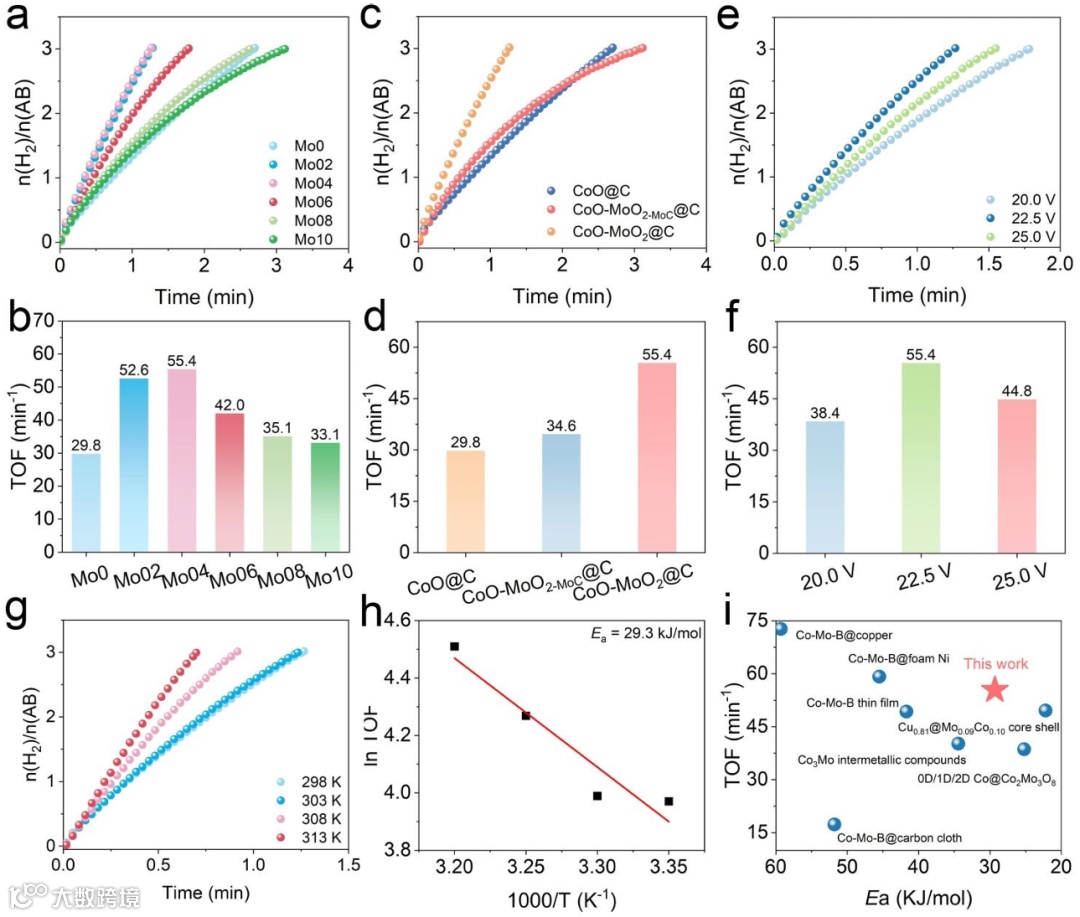

图4 的系统性能测试显示，优化后的催化剂在氨硼烷水解中表现卓越，TOF值显著优于已报道的Co-Mo基材料。

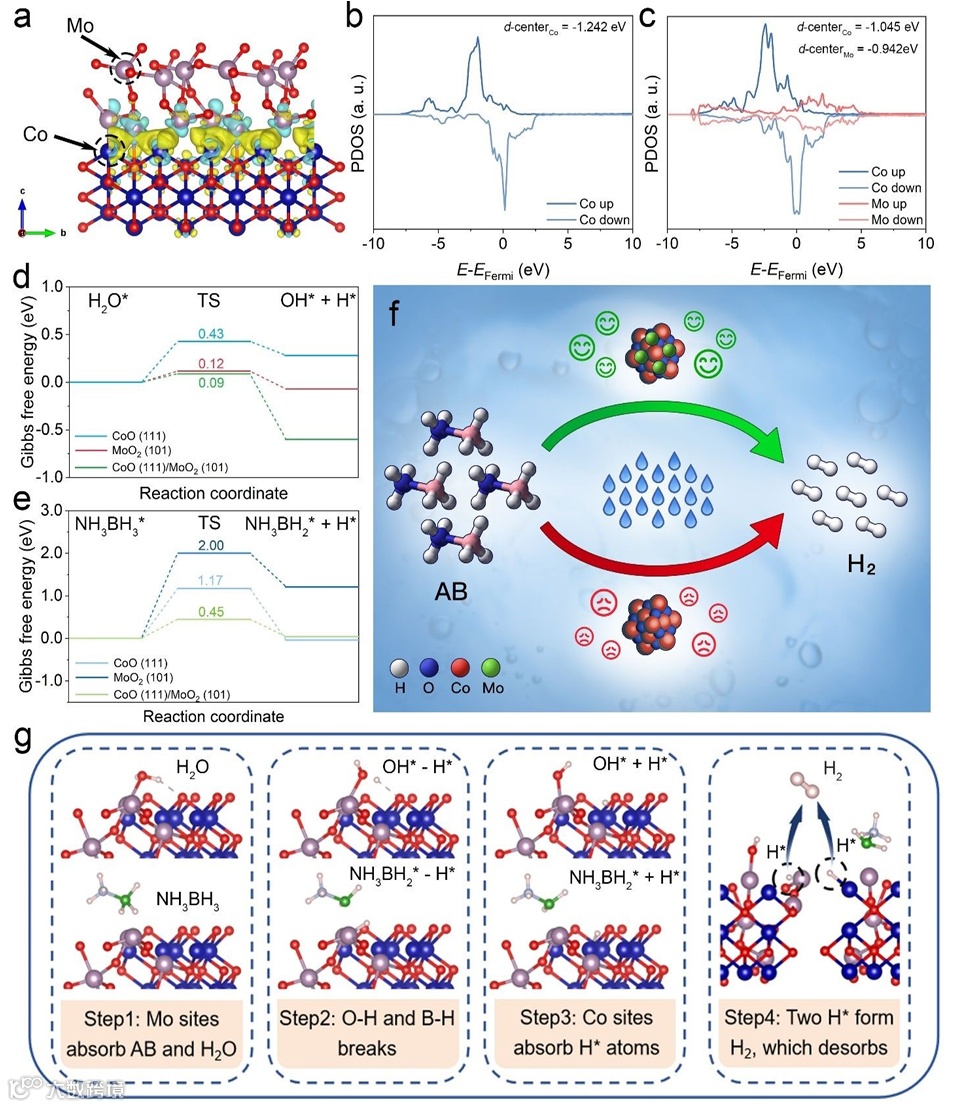

图5 的DFT计算进一步阐明异质结界面通过降低水分子解离能垒，显著加速反应动力学。
技术支撑
本研究的成功实施依赖于以下关键技术与设备支持：
瞬时高温系统：具备秒级升温能力的碳热冲击设备，确保异质结快速形成
前驱体设计：利用ZIF-67与钼盐的π–π共轭作用，保障界面紧密接触
表征平台：结合XPS、HRTEM等先进手段解析材料电子结构与界面特性
理论计算体系：通过DFT计算深入揭示催化增强机制
该技术路线与纳米材料合成、界面工程及能源催化领域的技术平台高度兼容，为高效催化剂的理性设计提供了完整方案。
总结展望
本研究通过π–π电子共轭辅助的碳热冲击策略，成功实现了CoO-MoO₂异质结催化剂的秒级构建与性能优化，在氨硼烷水解制氢中展现出卓越的催化活性和稳定性。该工作不仅为替代贵金属催化剂提供了新的材料选择，也彰显了界面工程在提升催化性能中的关键作用。未来，将该策略拓展至其他多元金属化合物体系，有望进一步推动高效制氢催化剂的发展进程。
文献信息
π–π Electron Conjugation-Assisted Synthesis of a Robust Heterostructured CoO-MoO₂ Catalyst: Accelerated Ammonia Borane Hydrolysis for Hydrogen Evolution
Nanoscale, 2025
DOI: 10.1039/D5NR03458B
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
