导语
全固态电池商业化瓶颈刚刚被中国科学家突破！中国科学技术大学王成威教授团队在国际顶级期刊《Science Advances》发表颠覆性研究成果，通过高熵材料设计与800°C/3秒超快烧结技术的完美融合，成功开发出新一代混合离子-电子导体材料，电子电导率提升千万倍，离子电导率提升百倍！这项技术让全固态电池在室温、无压力、无液电解质的苛刻条件下循环500次后容量保持率仍达83%，为全球固态电池产业化带来了革命性突破！
🔍 研究亮点
秒级超快集成：采用800°C/3秒超快烧结技术，实现正极-电解质一体化集成，效率提升千倍
破纪录电导性能：电子电导率1150 S/cm，较传统材料提升千万倍；离子电导率2.3×10⁻⁴ S/cm，提升百倍
卓越循环稳定性：在30°C室温、无外加压力条件下循环500次，容量保持率83%
创新材料设计：通过高熵策略引入五种阳离子，构建三维连续导电网络
📊 图文解析
图1 革命性材料设计理念

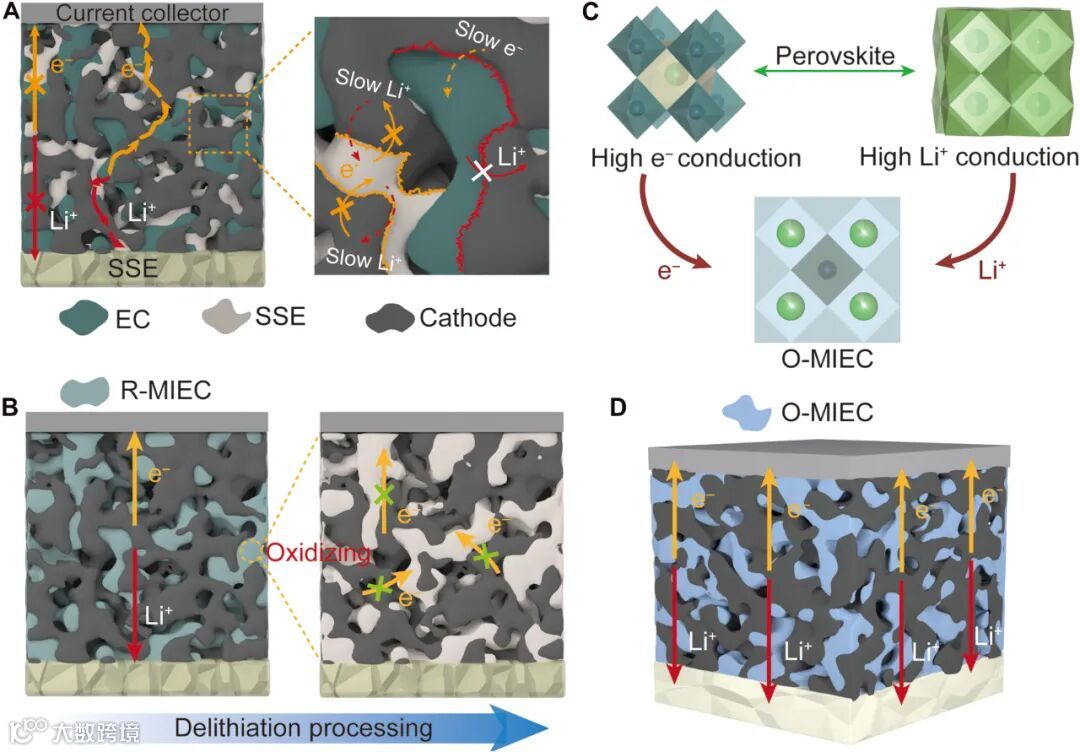

研究团队对比了传统复合导电网络与新型HE-O-MIEC的结构差异。传统正极中，固态电解质与电子导体相互分离，形成复杂固-固界面，导致离子与电子需沿曲折路径迁移。而HE-O-MIEC作为单一相材料，成功构建了三维连续的离子与电子传输通道，从根本上避免了多相界面带来的高阻抗问题。
图2 理论计算验证设计原理

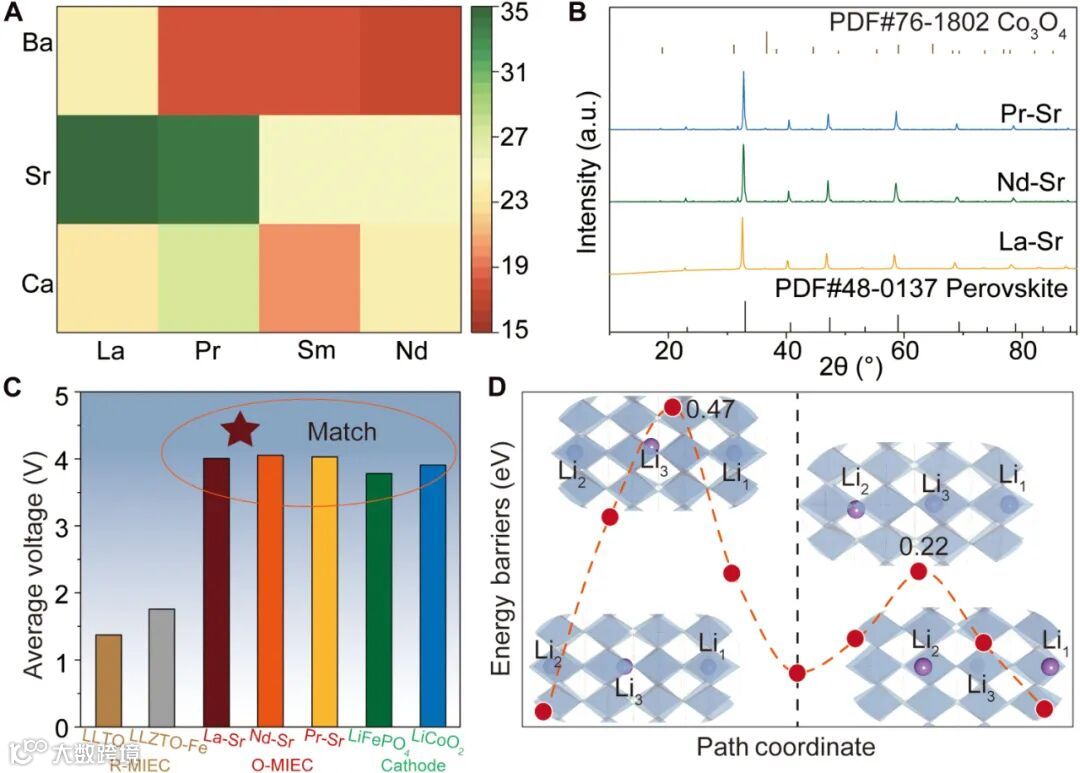

通过无序焓熵描述子（DEED）计算，团队筛选出具有高形成能力的A位Ln-Sr共掺杂组分。电子态密度分析表明，引入锂离子后材料仍保持半金属特性，确保了高电子电导率。计算得到的锂离子迁移势垒仅为0.47 eV，与优质氧化物固态电解质相当，从理论上预测了其卓越的离子输运能力。
图3 微观结构精准表征

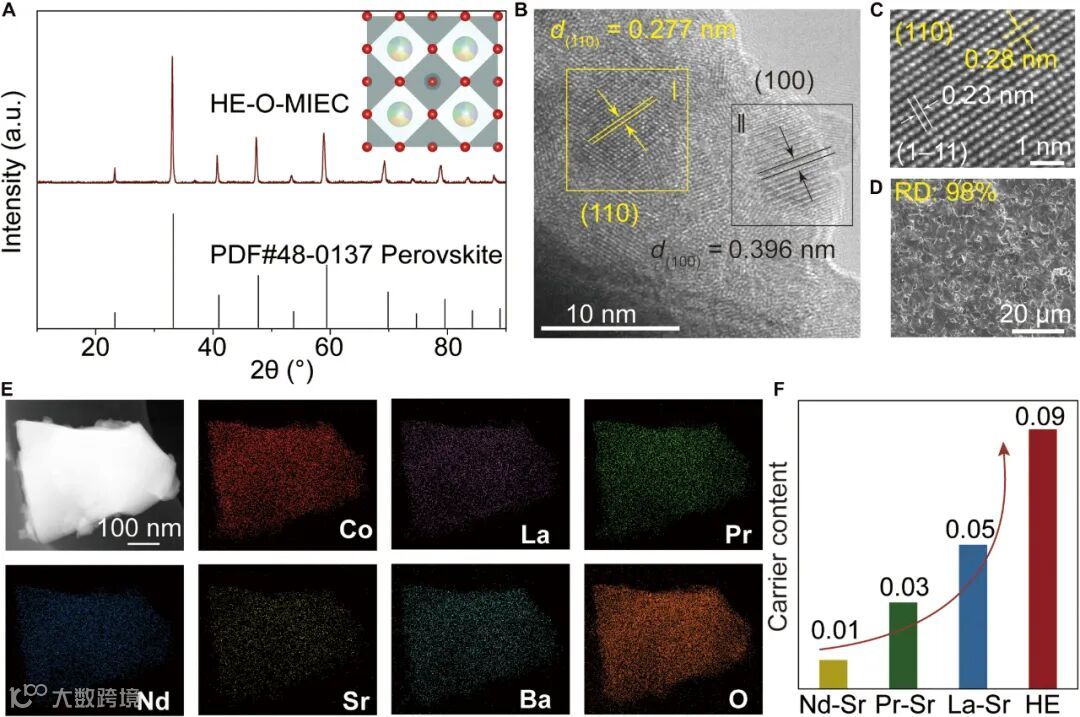

XRD与HRTEM结果共同证实材料具有单一的立方钙钛矿结构，空间群为Pm-3m，晶格常数为0.396 nm。SEM显示烧结体相对密度高达98%，元素分布均匀。XPS分析揭示Co元素以+3和+4混合价态存在，比例为Co⁴⁺/Co³⁺ = 0.57，有利于电子跳跃传导。
图4 卓越导电性能展示

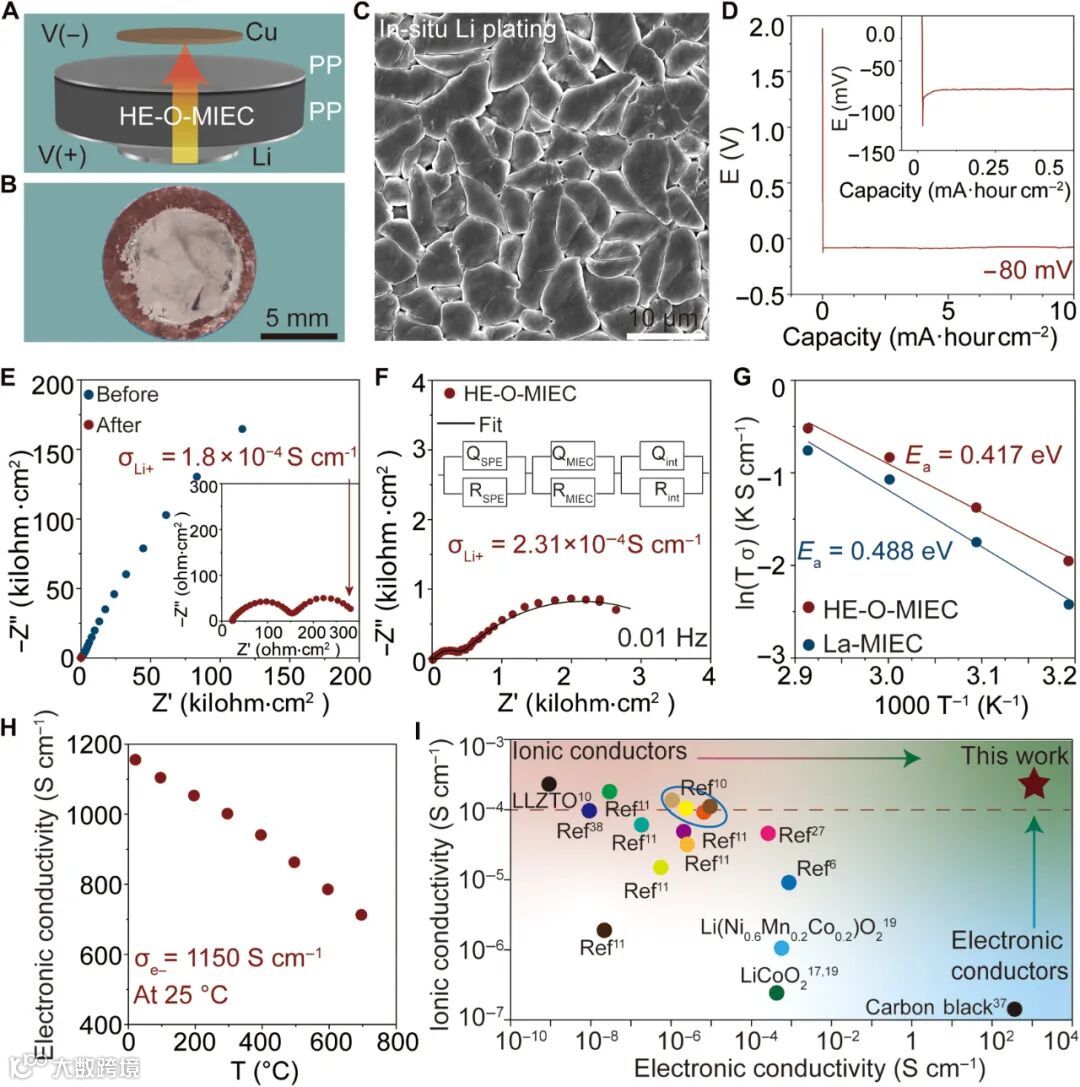

通过构建对称电池并进行EIS测试，测得HE-O-MIEC的锂离子电导率达2.3×10⁻⁴ S cm⁻¹，为传统体系的3倍。四探针法测量的电子电导率在室温下达1150 S cm⁻¹，展现出金属导电行为，性能远超传统正极材料及碳黑添加剂。
图5 全电池性能验证

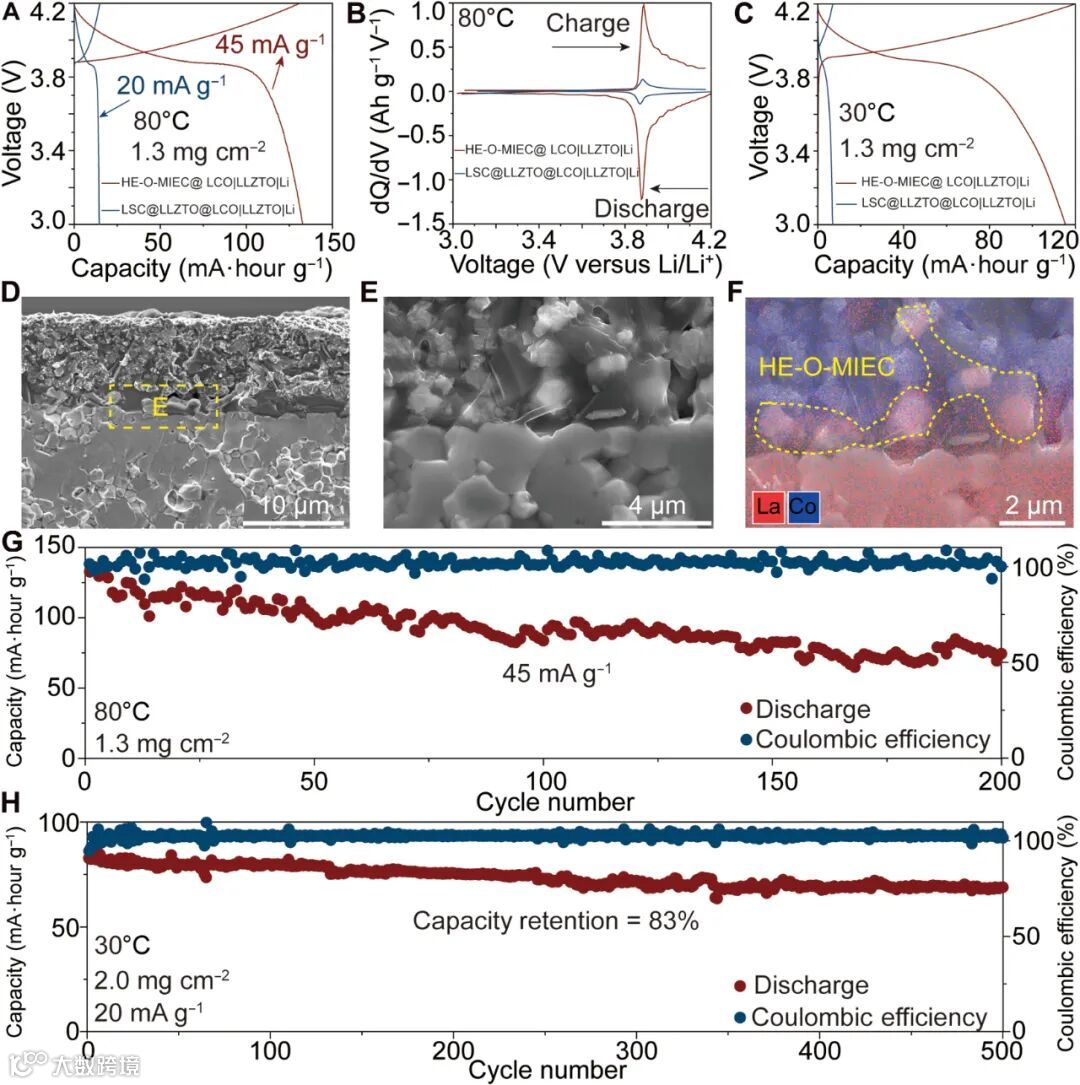

采用超快高温烧结技术集成的全固态电池在30°C低温、无液态电解质与外加压力条件下，仍能输出115 mAh g⁻¹的可逆容量。微分容量曲线与界面分析证实，HE-O-MIEC提供的均匀电荷传输网络有效提升了活性材料利用率，并形成了稳定的共形界面。
⚙️ 技术支撑
高熵材料设计体系：通过多阳离子掺杂策略，实现晶格调控与性能优化
超快高温烧结系统：集成精确温控与快速烧结，3秒内完成正极-电解质一体化集成
多尺度表征平台：结合XRD、HRTEM、XPS等先进手段，全面解析材料构效关系
电化学评估体系：采用对称电池与全电池构型，准确评估材料实际应用效果
💎 总结与展望
这项研究通过高熵策略与超快烧结技术的创新结合，成功解决了困扰固态电池领域多年的正极侧传输瓶颈。不仅创造了电导性能的新纪录，更在室温无压力条件下实现了稳定循环，为全固态电池的实用化铺平了道路。随着该技术在更多材料体系中的推广验证，有望在新能源汽车、储能电站、可穿戴设备等领域快速落地，推动中国在全球固态电池竞争中占据领先地位！
文献信息
Xiangkun Kong, Zongzi Jin, Linwang Chen, et al.
A high-entropy mixed ionic and electronic conductor for accelerating the cathode dynamics in all solid–state lithium metal batteries.
Science Advances, 2025, 11, eadw4710.
DOI: 10.1126/sciadv.adw4710
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
