航空发动机推重比往上走，热端部件的温度已经奔着2000℃+去了。目前主流的YSZ热障涂层，1200℃以上就开始闹脾气——相变、烧结、被CMAS（航空发动机里的灰渣）腐蚀，涂层一废，叶片就悬了。
所以这些年大家一直在找接班人：要热导率比YSZ低、热膨胀系数和镍基高温合金能配上、1500℃长期不分解、还得扛得住CMAS腐蚀。
稀土铪酸盐（RE₄Hf₃O₁₂）本来是被看好的种子选手，但有个问题一直卡着——烧结太难。传统固相反应法动不动几十个小时，能耗高不说，晶粒还容易长大，性能反而掉下来。
天津大学叶福兴团队最近在《Advanced Energy Materials》上发了一篇，用超快高温烧结（UHS），7分钟就把(Gd₀.₅Dy₀.₅)₄Hf₃O₁₂（以下简称GDH）烧出来了。而且不是“烧出来凑合用”，是热膨胀系数11.8×10⁻⁶/K（1500℃）、热导率1.83 W·m⁻¹·K⁻¹（1300℃）、1500℃退火60小时不分解、晶粒生长速率13.7 nm/h、CMAS腐蚀10小时反应层不到9 μm——这数据摆出来，YSZ确实该紧张了。
01：7分钟烧成，凭什么是UHS

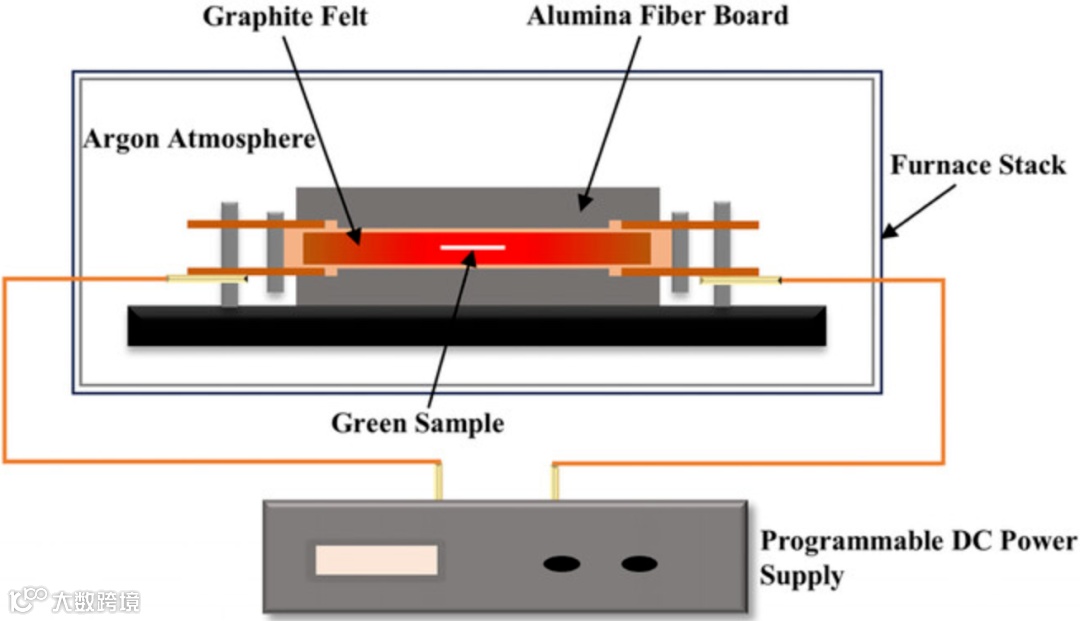

先看图1。这套UHS装置是自己搭的：石墨毡做加热元件，高频脉冲电流一过，焦耳热瞬间起来，靠传导和辐射把生坯加热到烧结温度。原理不复杂，但关键在“超快”——升温速率快到传统炉子根本追不上。

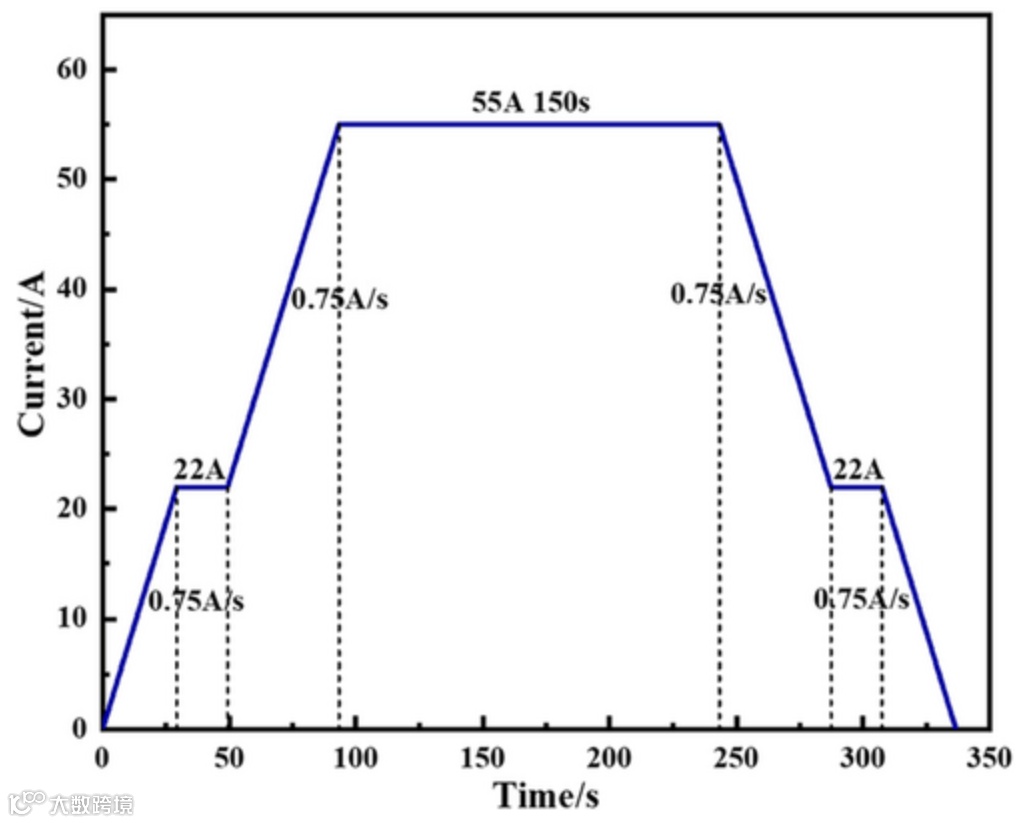

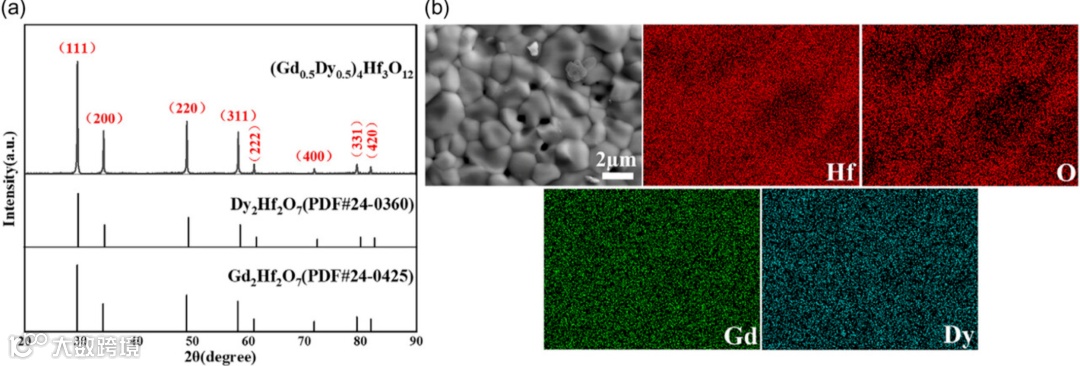

图2有意思，他们没直接拉满电流，而是设计了“阶梯式”电流曲线。为什么？因为GDH本身热导率低，升温太猛容易外面熟了里面生。分段控温，让样品均匀受热，最后出来的陶瓷致密、晶界清晰、成分均匀——图3的SEM和EDS面扫能证明。
7分钟，从生坯到致密陶瓷。传统方法几十个小时才能干完的事，这里一杯咖啡的时间都用不上。
02 ：晶格畸变这步棋，走得挺妙
GDH这个配方，Gd和Dy等摩尔共掺。为什么要这么配？两种稀土离子半径不一样，挤在同一个晶格里，晶格必然扭曲——这种扭曲不是缺陷，是设计出来的。

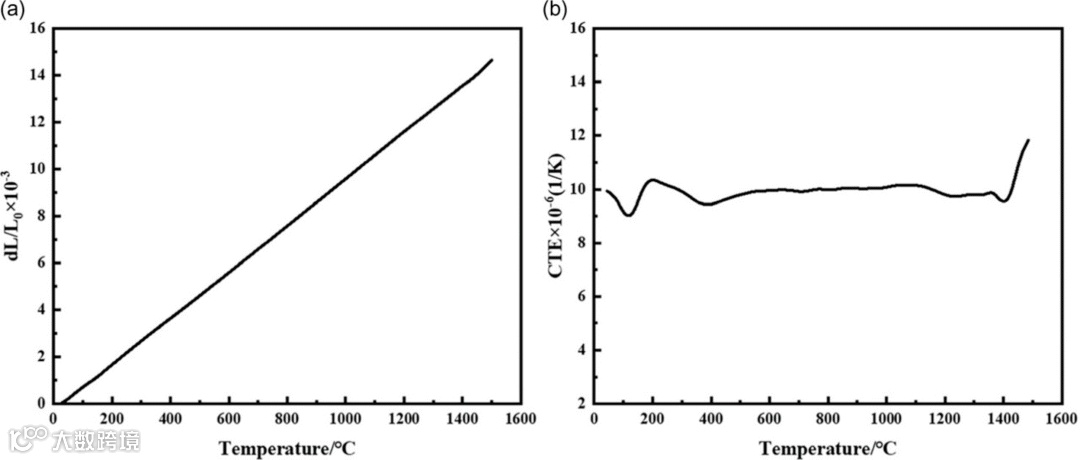

图4的热膨胀曲线，从室温到1500℃基本线性，1500℃时CTE冲到11.8×10⁻⁶/K，和镍基高温合金（14-16×10⁻⁶/K）已经能对上。热循环时的热应力，能压下来。
更关键的是热导率。图里没直接放曲线，但文章给的数据是1300℃时1.83 W·m⁻¹·K⁻¹，比YSZ（~2.3）低一截。原因不复杂：晶格畸变是高效的声子散射中心，再加上材料本身有1/7的氧空位，声子跑不动，热量就传不过去。
这套“本征缺陷+设计畸变”的组合，导热想不低都难。
03: 1500℃稳了60小时，晶粒就是不长

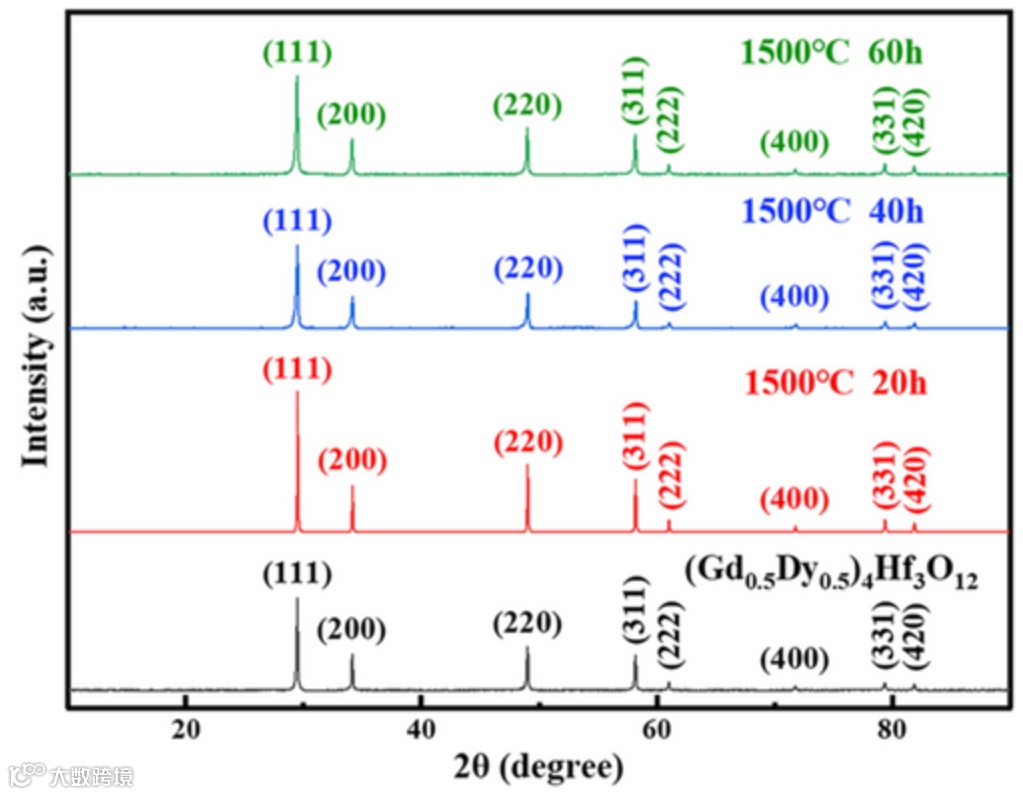

图5是1500℃退火20、40、60小时后的XRD，所有峰位置和烧结态完全重合，没有新相冒出来，没有峰分裂。这说明什么？萤石结构焊死了，Gd和Dy在晶格里待得踏实，60小时高温都没把它们赶出来。

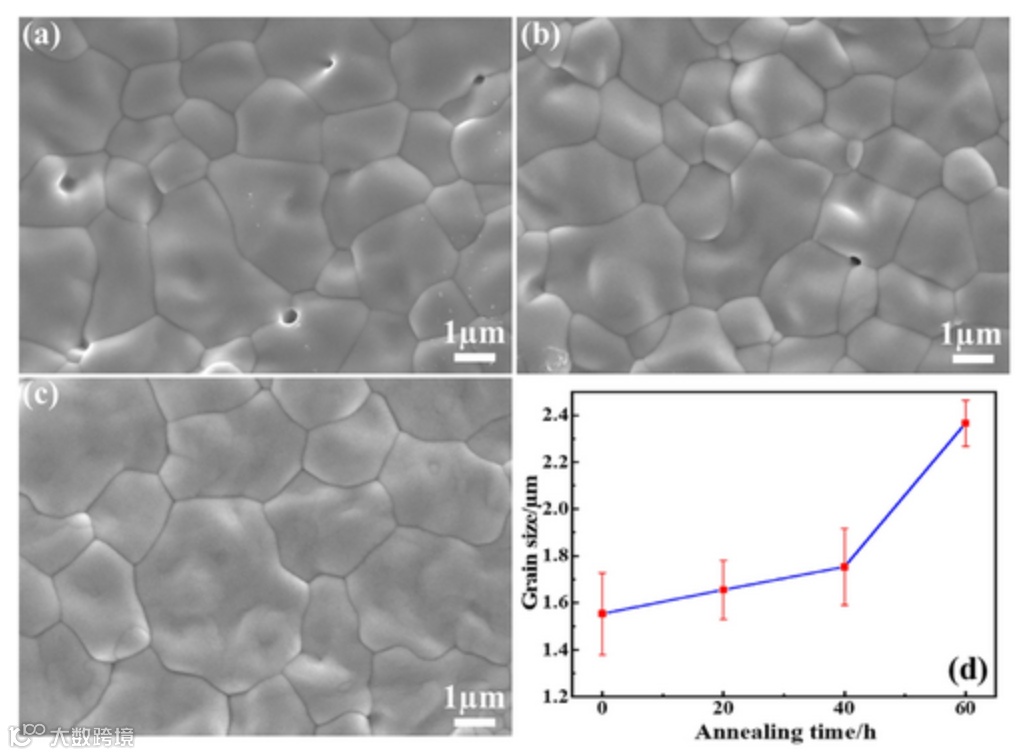

图6的晶粒生长曲线更直观：从1.66 μm长到2.37 μm，60小时只长了0.71 μm，平均速率13.7 nm/h。对比一下，传统YSZ在同样温度下早就粗得没法看了。
晶粒不长，意味着什么？晶界少，热辐射路径少，高温下的微结构稳定。涂层在发动机里跑几千小时，性能不跳水，靠的就是这个。
04: CMAS腐蚀：自己长一层“盔甲”挡自己
CMAS腐蚀是热障涂层的老大难。YSZ被熔渗进去，反应、相变、剥落，一套带走。
GDH的表现可以看图7到图10，这个系列做得挺全。

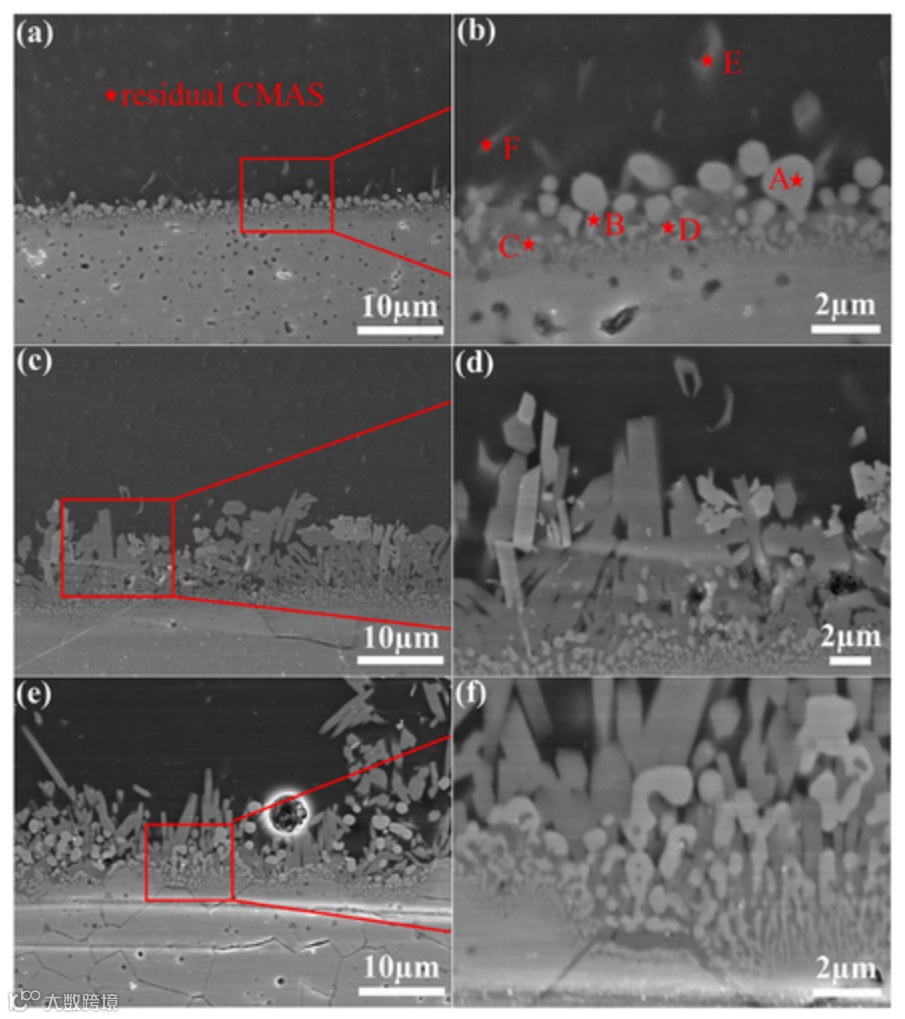

图7是1250℃腐蚀0.5、5、10小时后的截面，反应层从2.8 μm长到8.9 μm，但10小时之后增速明显放缓。为什么？因为反应层致密了，熔体渗不进去。

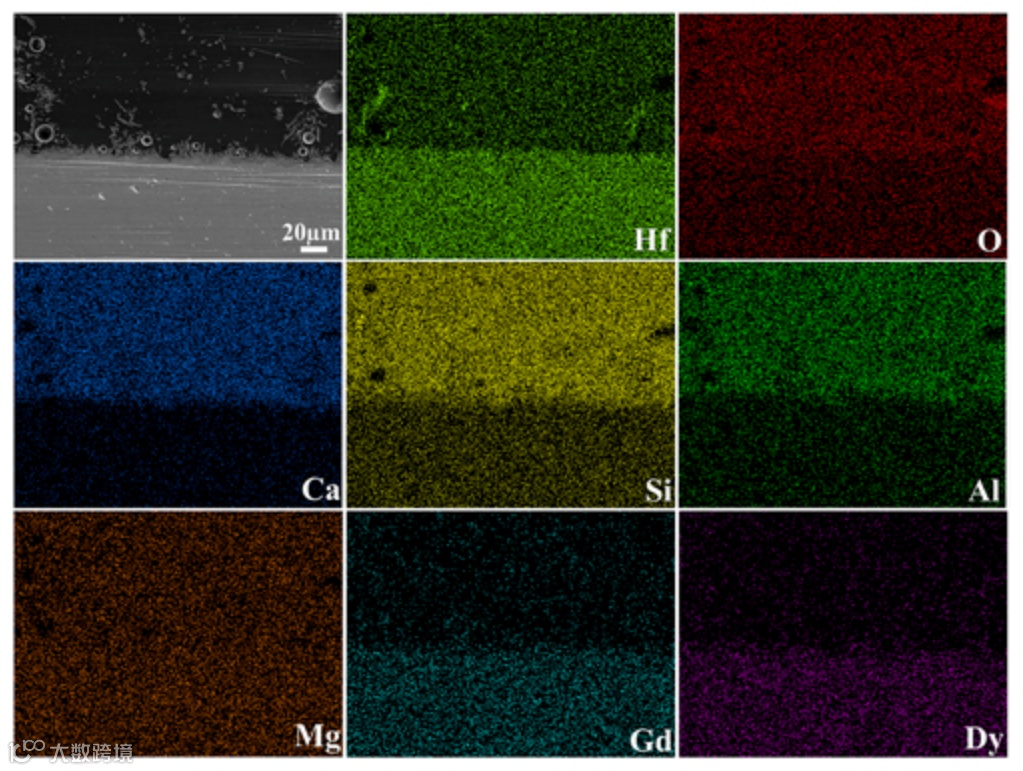

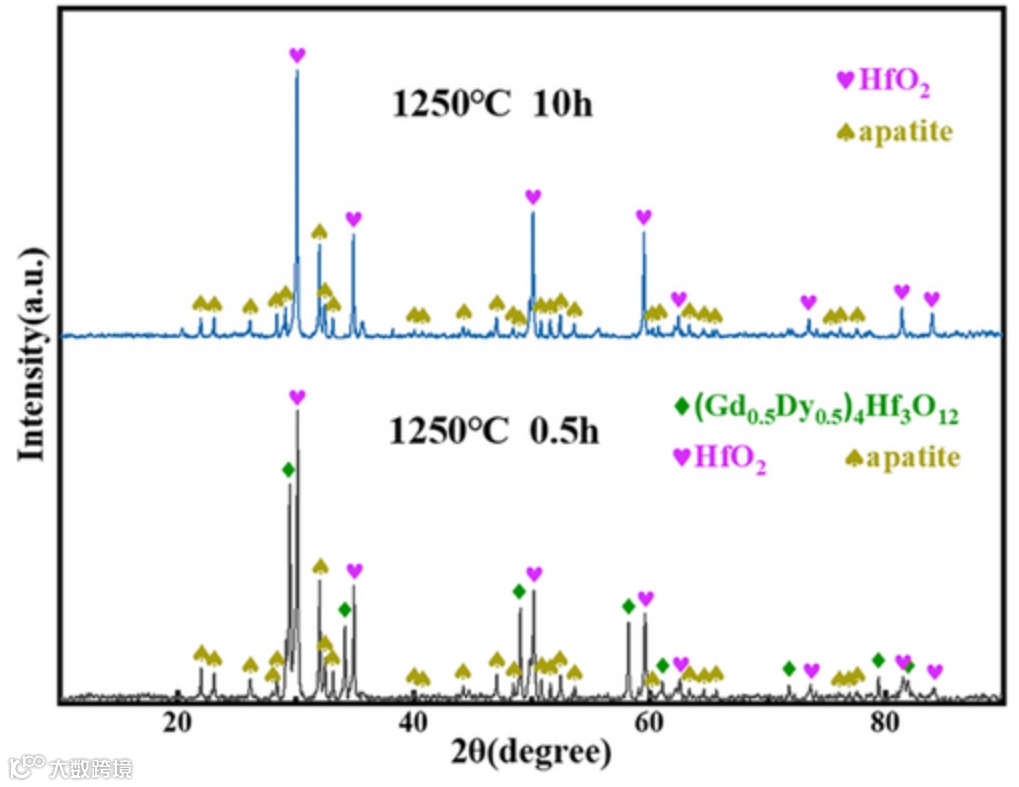

图8的XRD把反应产物交代清楚：萤石结构的HfO₂和磷灰石相Ca₂RE₈(SiO₄)₆O₂。图9的EDS面扫更直观——Ca、Si、Al全被挡在反应层外面，Hf、Gd、Dy老老实实待在基体里，两边井水不犯河水。

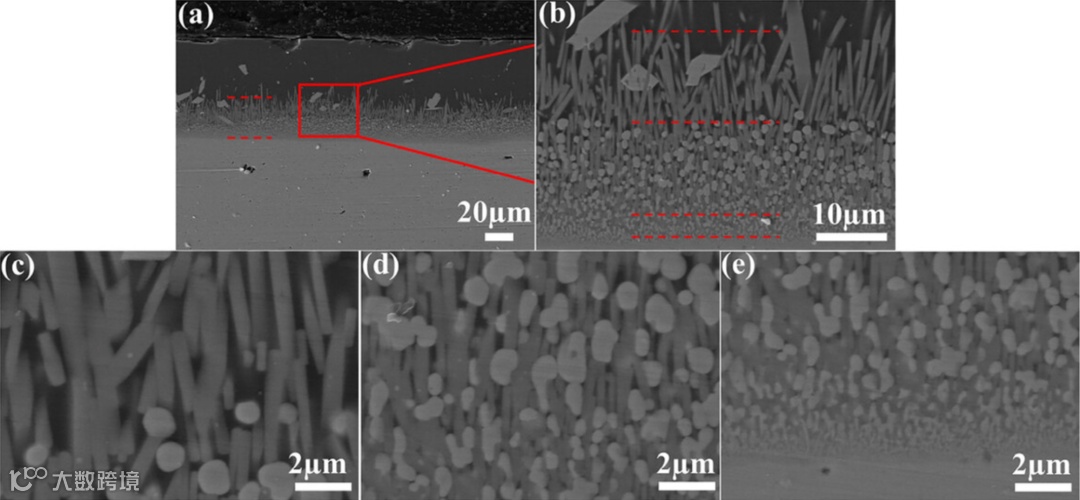

图10是20小时后的截面，已经分出三层结构：顶层稀疏的HfO₂+浮起的磷灰石，中层均匀分布的HfO₂+垂直生长的棒状磷灰石，底层两相致密交替。关键在底层——那是真正挡CMAS的“装甲”，密度高、没孔隙，熔体根本过不去。

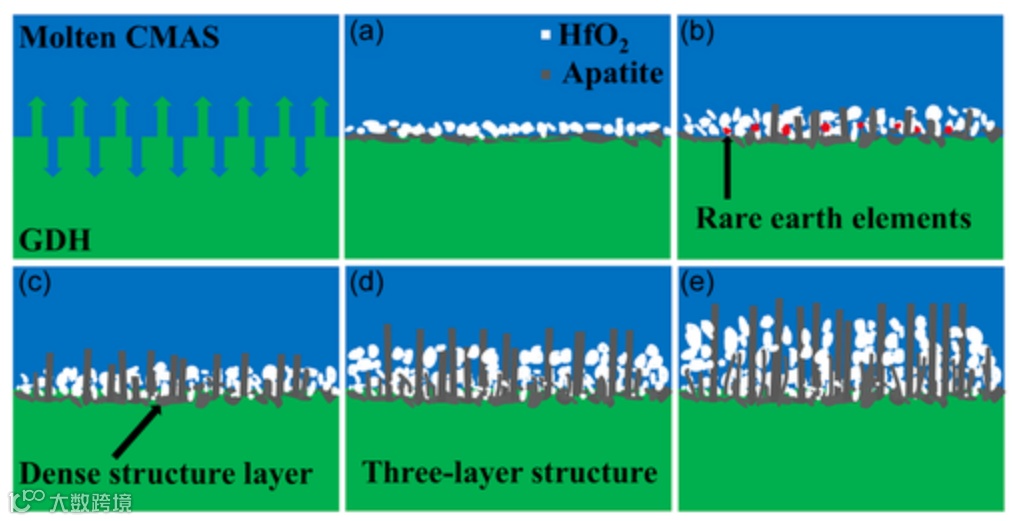

图11的机理示意图把整个过程串了一遍：
a：CMAS熔融铺展
b：熔体渗入，GDH分解，RE³⁺和Hf⁴⁺进入熔体，开始和Ca²⁺、Si⁴⁺反应
c-d：HfO₂和磷灰石两相交替生长，形成致密层
e：20小时后三层结构成型，底层是终极防线
这个过程里有个细节值得注意：Hf⁴⁺在CMAS熔体里溶解度低，加上RE³⁺被磷灰石消耗，Hf⁴⁺只能析出成HfO₂。这正好解释了为什么反应层里HfO₂和磷灰石共存，而不是混成一团。
05: 这条技术路线，能走多远
把这篇的逻辑抽出来看，其实是三条线拧成一股：
材料设计上，用Gd/Dy等摩尔共掺，用半径差制造晶格畸变，畸变同时干了三件事——降热导、稳结构、抗扩散。
制备工艺上，UHS把烧结时间从几十小时压到7分钟，不仅节能，关键是晶粒来不及长大，把设计的微结构“冻”住了。
性能验证上，热物性、高温稳定性、抗腐蚀能力，每一块都有数据撑着，不是“我觉得”而是“数据说”。
最后落在应用上：热膨胀系数和基底能匹配，热导率比YSZ低，1500℃不分解不粗化，CMAS腐蚀能自己长防护层——这四个条件同时满足的材料，市面上真不多。
下一步的看点是：做成真实涂层（比如等离子喷涂）之后，这些本征性能还能保留多少；在热梯度+热循环的复合工况下，能跑多久。以及，这套“稀土共掺+晶格畸变”的设计思路，能不能复制到其他铪酸盐、锆酸盐体系里。
至少从这篇看，GDH已经把自己送到了牌桌上。能不能赢到最后，看后续了。
文献信息
A Rare Earth Hafnate (Gd₀.₅Dy₀.₅)₄Hf₃O₁₂ Ceramic Prepared via Ultrafast High‐Temperature Sintering for Thermal Barrier Coatings Application: Thermophysical Properties, High‐Temperature Stability, and CMAS Corrosion Behavior
Adv. Energy Mater. 2026
DOI: 10.1002/aenm.202600123
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
