导语
全固态锂电池产业化进程因硫化物电解质合成效率低、成本高而受阻。天津大学杨永安教授团队在Chemical Engineering Journal上发表重要研究成果，采用高温冲击（HTS）技术，仅用33秒成功制备出高性能Li₆PS₅Cl固态电解质，将传统工艺耗时缩短727倍，能耗降低16倍，组装的电池循环寿命超过2200小时，为全固态电池的规模化生产提供了新技术路径。
研究亮点
超高效合成：33秒完成电解质制备，耗时仅为传统方法的1/727
节能环保：能耗降低16倍，有效抑制磷硫挥发和杂质生成
性能卓越：离子电导率提升至4.2 mS/cm，电子电导率显著降低
循环稳定：对称电池循环寿命超过2200小时，临界电流密度达1.2 mA/cm²
图文解析

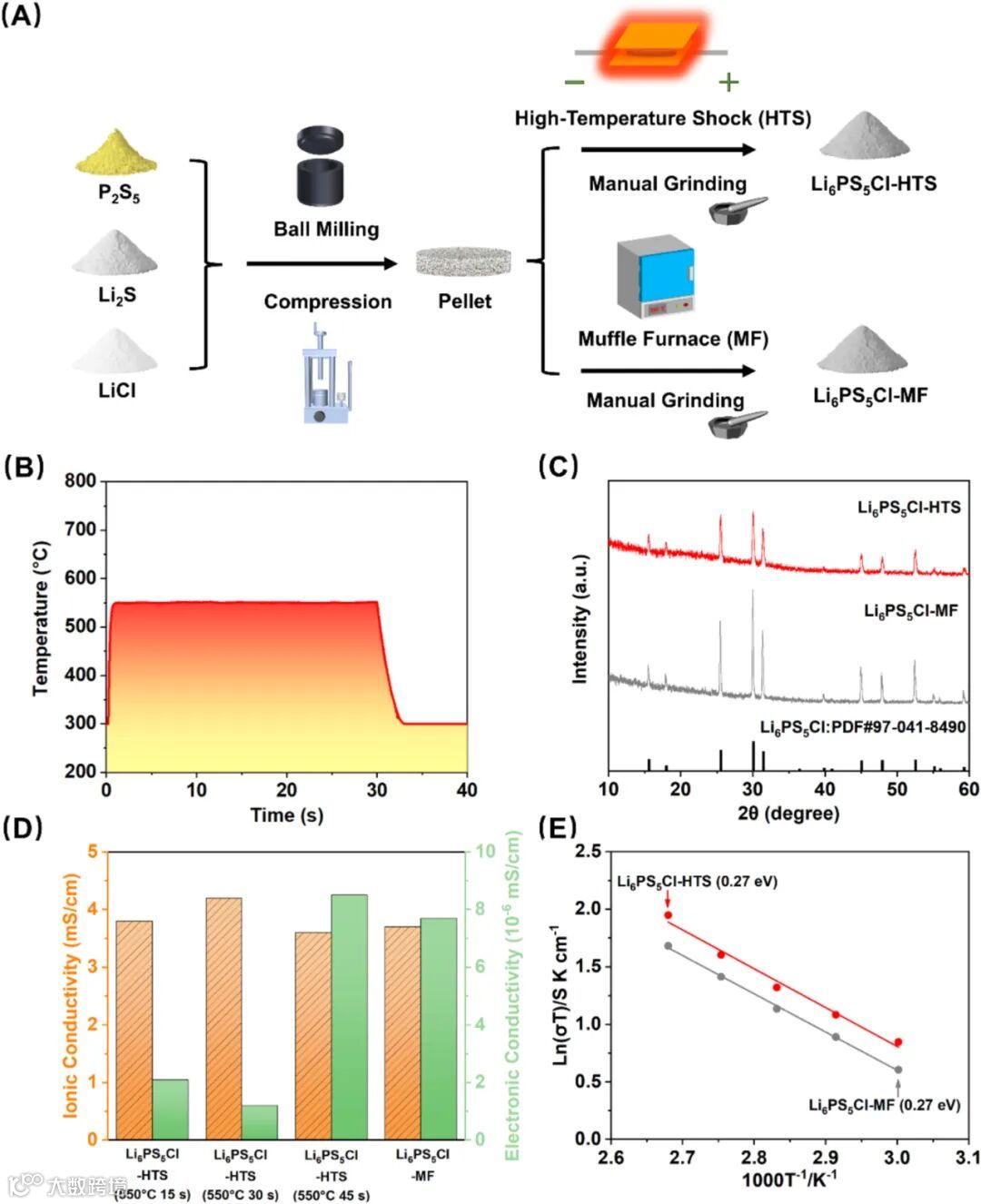

图1对比了HTS与马弗炉法的工艺流程和材料性能。HTS技术在33秒内完成升温和反应过程，升温速率高达250°C/s，XRD显示其晶粒尺寸（40.4 nm）显著小于传统样品（59.4 nm），离子电导率提高至4.2 mS/cm。

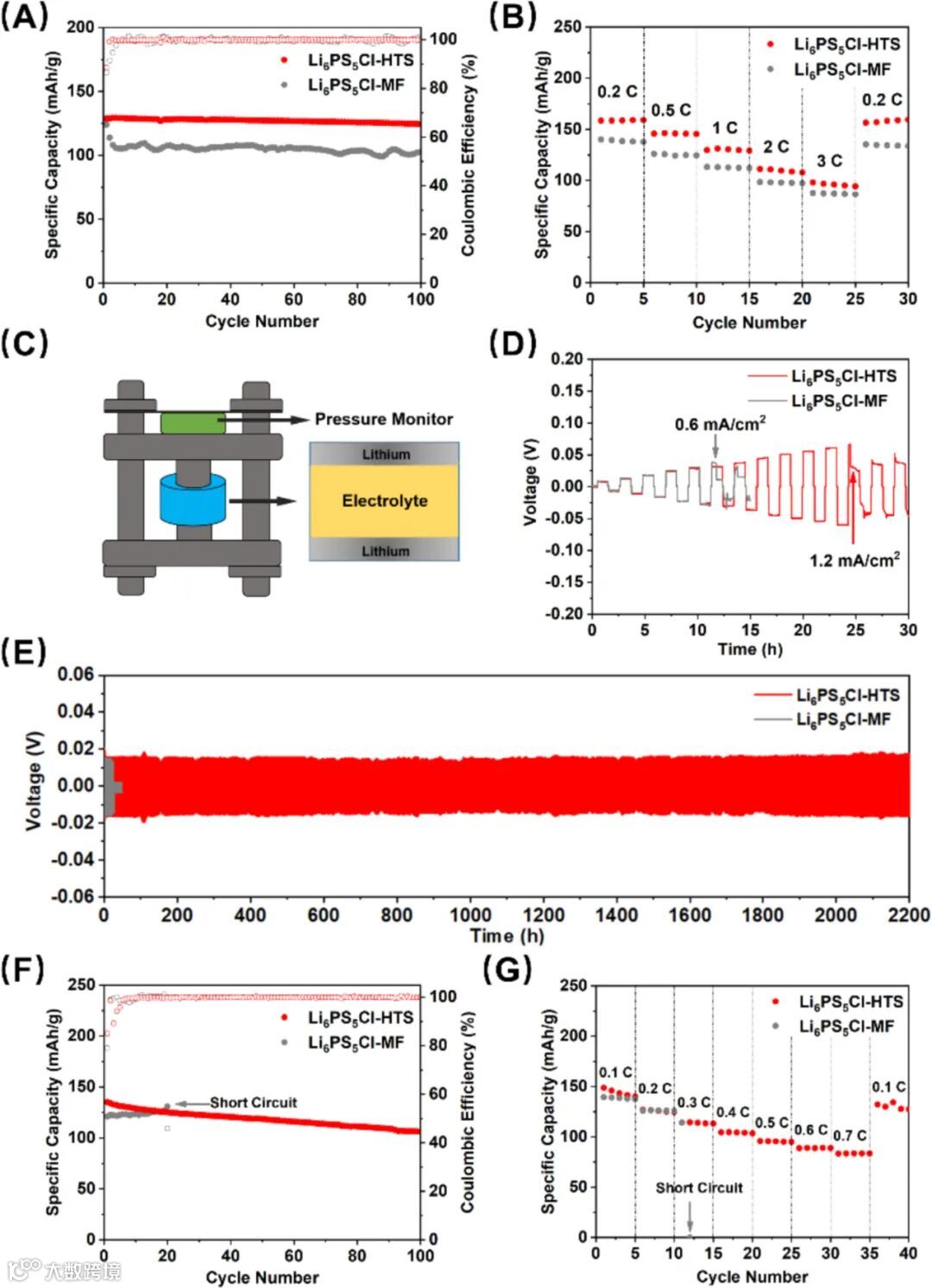

图2展示了电解质的电化学性能。使用HTS电解质的全电池首圈放电容量达129 mAh/g，100次循环后容量保持率96%，远优于传统样品。对称电池测试显示，HTS电解质临界电流密度提升至1.2 mA/cm²，并能稳定循环超过2200小时。

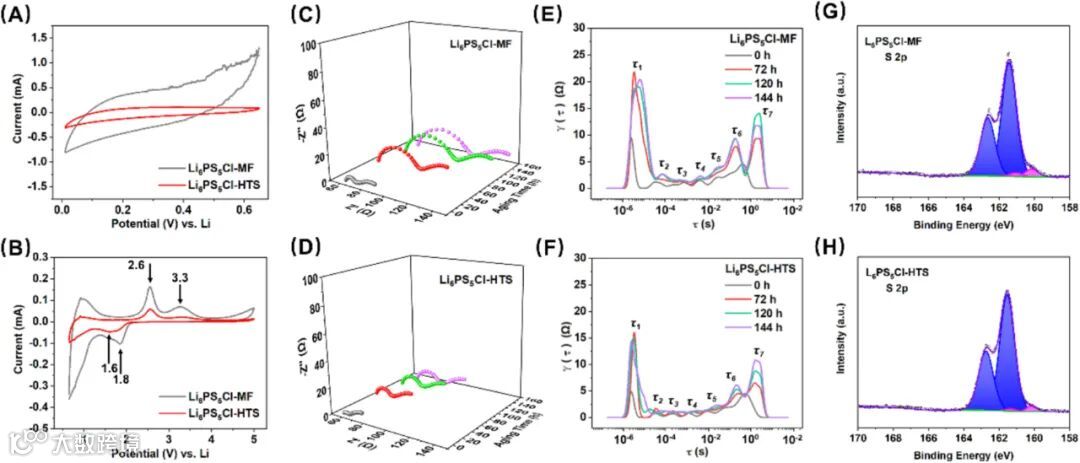

图3通过CV、EIS和XPS分析了界面稳定性。HTS样品在老化过程中界面阻抗增长更缓慢，Li₂S杂质含量更低（1.6 wt% vs 3.1 wt%），证实超快合成有效抑制了副反应和元素挥发。

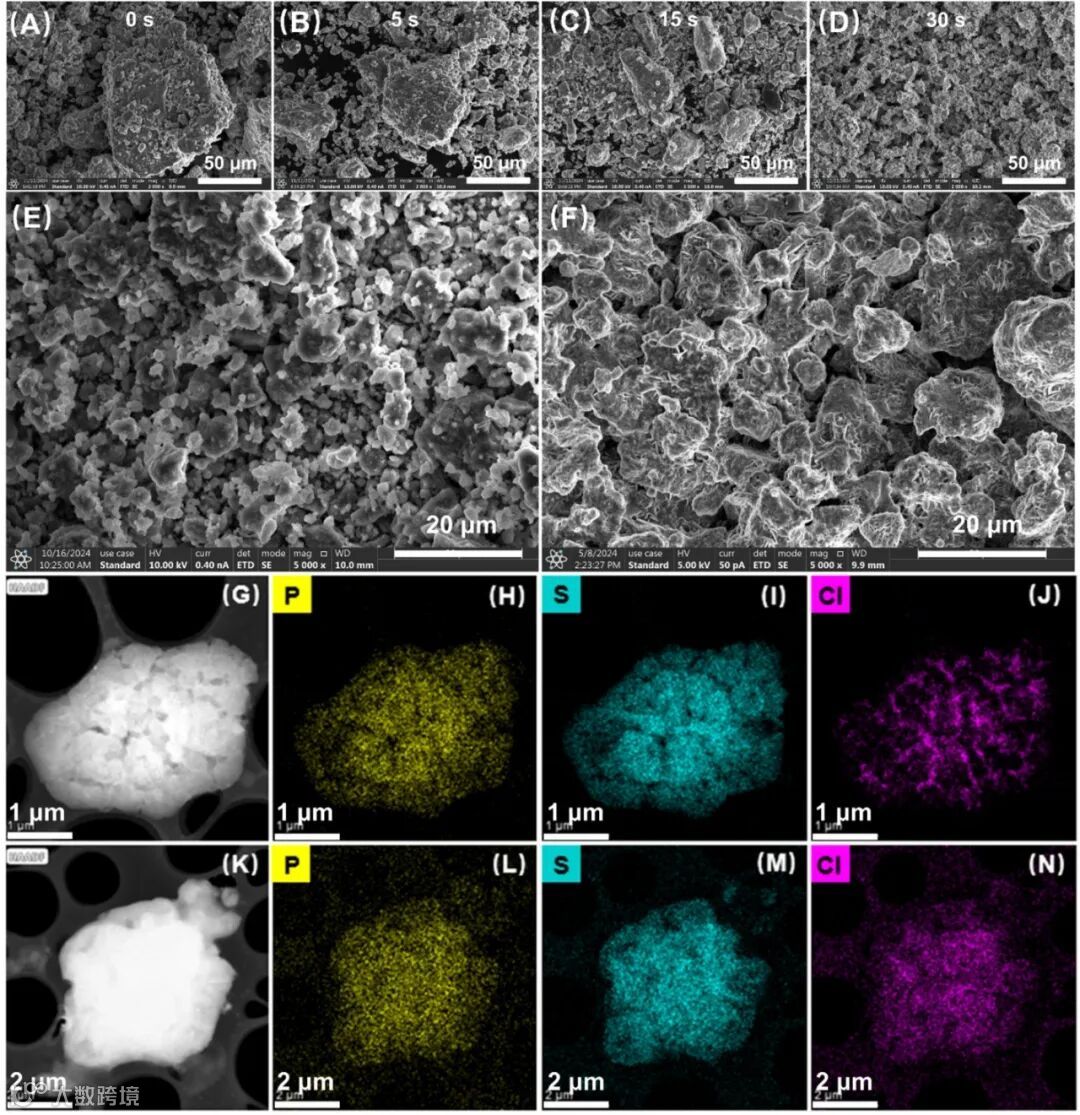

图4的微观形貌分析表明，HTS样品形成1–5 μm的均匀颗粒，而传统样品为10–20 μm的块状颗粒。TEM显示HTS样品由约600 nm的纳米晶团聚而成，元素分布均匀。

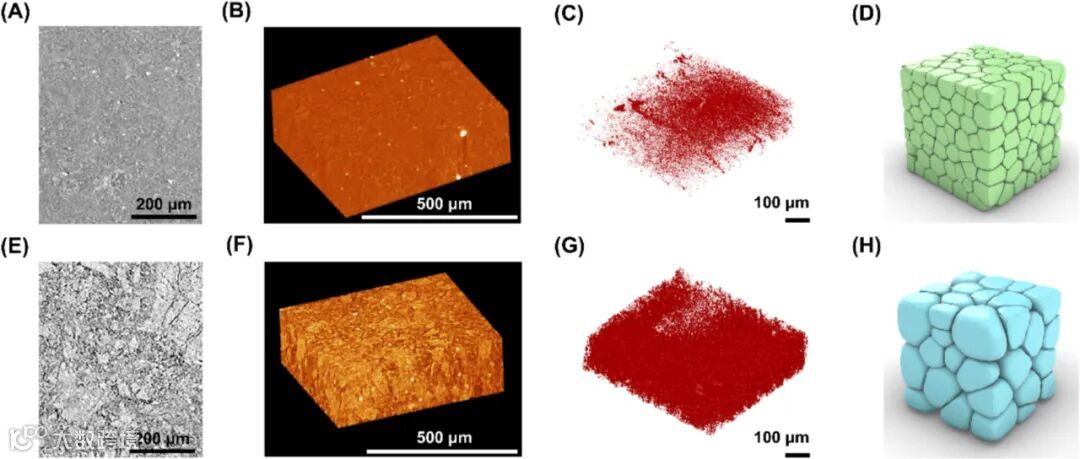

图5采用X射线断层扫描三维重构了电解质结构。HTS样品孔隙率仅为0.76%，而传统样品高达7.23%，这种致密结构有效抑制了锂枝晶穿透。

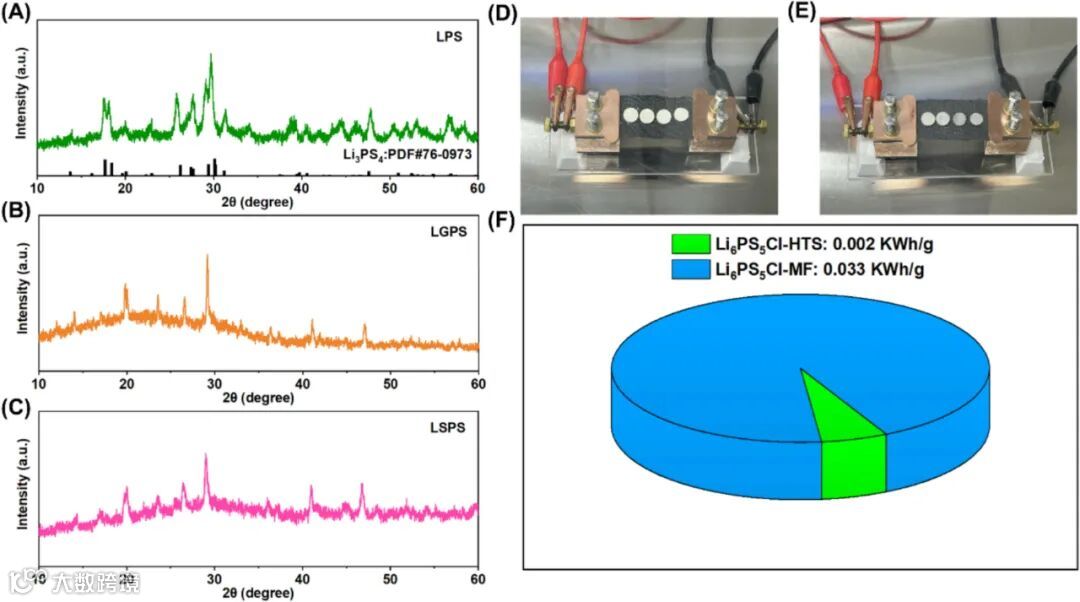

图6验证了HTS技术的普适性，成功合成了LPS、LGPS和LSPS等多种硫化物电解质，克级批量合成显示优异的批间重现性，单位能耗仅为传统方法的1/16。
技术支撑
本研究采用的高温冲击技术路线，其成功实施得益于以下几个关键技术要素的协同作用：
超快速热响应：毫秒级升降温速率确保反应动力学控制
精确温度控制：稳定的高温场分布保障材料合成一致性
气氛精密管理：惰性气氛环境有效抑制组分挥发和氧化
工艺可扩展性：批间重现性好，具备规模化生产潜力
该研究过程中采用的高温处理方案，其技术参数与现有高温设备平台的性能指标高度匹配，特别是在超快速热管理和气氛控制方面的技术要求，为实验的成功实施提供了重要保障。
总结与展望
本研究通过高温冲击技术成功解决了硫化物固态电解质合成效率低、能耗高的关键技术难题。该技术不仅显著提升了电解质的电化学性能，还大幅降低了制备成本和能耗，为全固态电池的产业化发展提供了新的技术路径。
该工作为高性能固态电解质的绿色制备提供了创新思路，未来可进一步探索该技术在其他功能材料合成中的应用潜力，推动新能源材料制备技术的发展。
文献信息：
Yuzhe Zhang, Shijie Xu, Xinyu Wang, et al.
Ultra-fast synthesis of high-performance sulfide-solid-electrolytes via high-temperature shock for all-solid-state lithium batteries.
Chemical Engineering Journal, 2025, 168242.
https://doi.org/10.1016/j.cej.2025.168242
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
