导语
吸波材料正从“单一损耗”走向“多机制协同”的设计时代。传统铁氧体、碳材料难以兼顾“薄、轻、宽、强”的综合性能，而高熵设计虽能引入多重损耗机制，但其合成往往工艺复杂、耗时漫长。如何将高熵理念快速转化为具有精准缺陷结构的实用材料，是当前电磁功能材料领域的核心挑战。
2026年1月20日，西安科技大学白钰航团队与青岛大学附属医院徐泽贤团队在陶瓷材料领域权威期刊 《Ceramics International》 上发表了题为 “Entropy-driven lattice distortion in high-entropy rare-earth silicide carbides for superior electromagnetic wave attenuation” 的研究论文。该研究创新性地将 “高熵设计”与“焦耳热超快合成” 两大前沿技术强强联合，在1200°C下仅用20秒，成功制备出五元高熵稀土硅化物碳化物。研究首次系统揭示了“熵”如何驱动晶格畸变，从而在原子尺度上创造丰富的缺陷与应变，协同增强多重电磁损耗机制。最终，该材料在1.5毫米的极薄厚度下，实现了 -49.17 dB 的创纪录反射损耗和4.8 GHz的超宽有效吸收带宽，雷达隐身仿真效果卓越，为下一代高性能、轻薄型吸波材料的发展提供了从理论到工艺的完整范例。
研究核心亮点
⚡ 合成速度颠覆：采用直流焦耳热烧结，在1200°C高温下仅需20秒完成高熵陶瓷的致密化与结晶，相比传统数小时甚至数天的烧结工艺，效率提升数个数量级。
🏆 性能创纪录：在1.5 mm的应用薄层下，实现 -49.17 dB 的极强反射损耗（意味99.998%的电磁波能量被吸收）与4.8 GHz的超宽有效吸收带宽，综合性能处于领域前沿。
🔬 机制深刻揭示：通过多尺度表征，首次清晰阐明 “高构型熵→晶格畸变与微应变→丰富缺陷/界面→增强多重极化与损耗” 的完整构效关系链条，将高熵的设计优势落实到了可观测的微观结构上。
📡 应用验证充分：不仅提供实验室性能数据，更通过CST微波工作室全波仿真，直观展示了材料涂覆后雷达散射截面的显著缩减（最大减缩30.14 dB·m²），证明了其实际雷达隐身应用潜力。
图文解析
图1：焦耳热超快合成工艺流程示意图

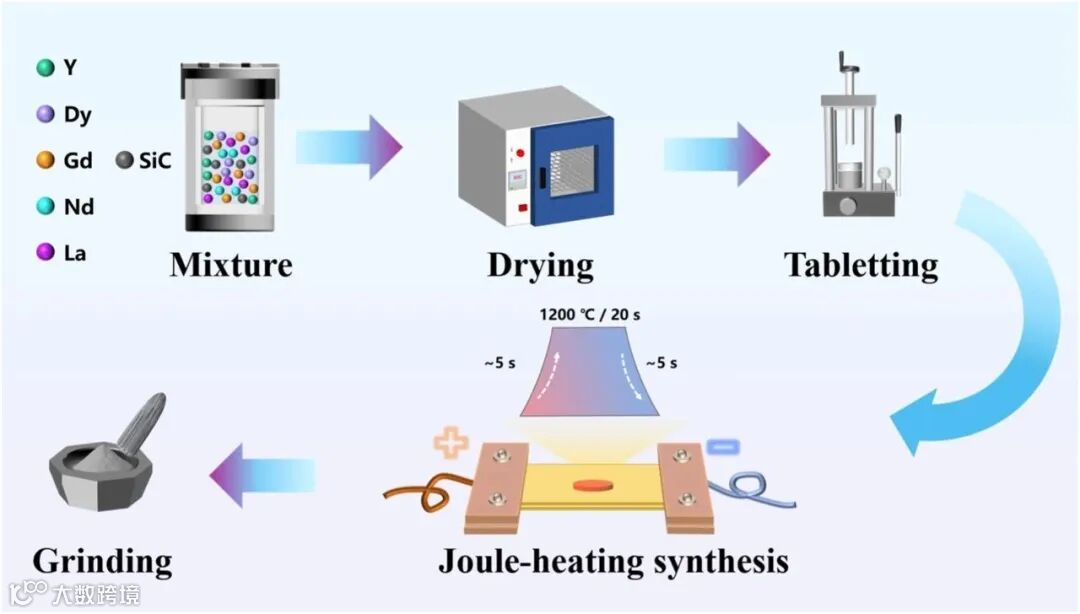

本图清晰地展示了从原料到高性能材料的全链条、高效率制备路径。研究以五种稀土金属（Y, Dy, Gd, Nd, La）与β-SiC为原料，经湿法球磨混合后压片，置于定制的高真空焦耳加热装置中。其核心在于施加20-30 A的直流电，使样品在秒级时间内经历急速升温与烧结。这张示意图突出了该工艺快速、高效、节能的核心特点，为后续实现非平衡态下高熵单相固溶体的形成奠定了技术基础。
图2 & 图3：工艺优化与熵增驱动的结构演变

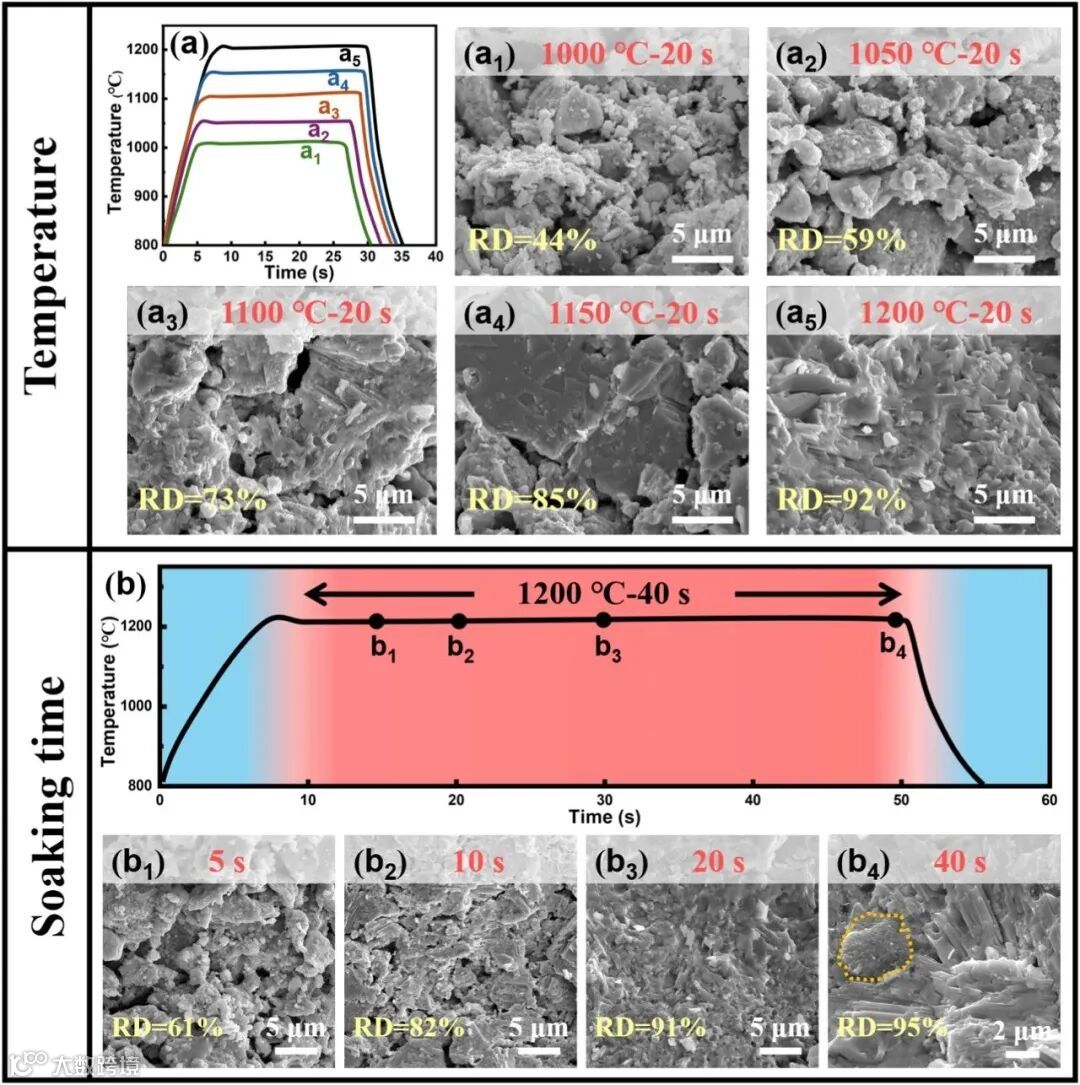

图2 系统研究了烧结参数对微观结构的影响，确立 1200°C、20秒 为最优条件，此时材料致密度高（92%）、晶界清晰，完美平衡了快速致密化与抑制元素偏析。

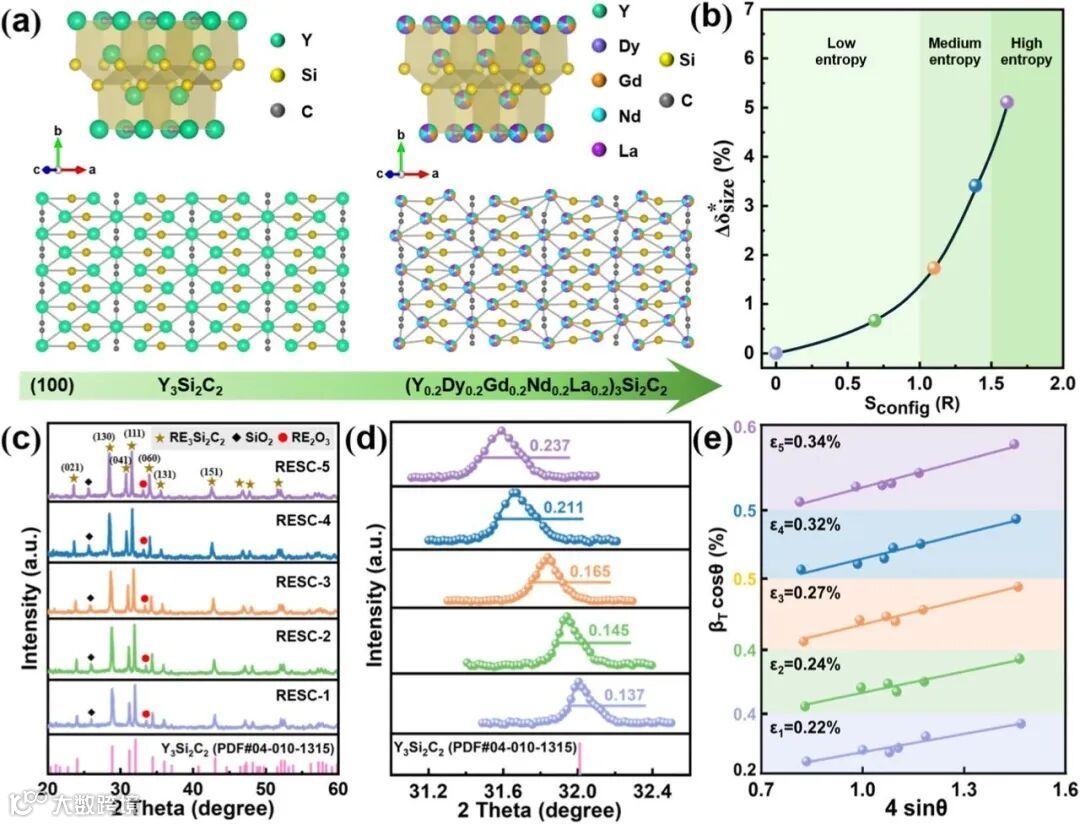

图3 则揭示了研究的核心发现：随着稀土元素种类从1种增至5种，材料的构型熵不断提升，导致XRD衍射峰明显宽化并向低角度移动。通过威廉姆森-霍尔分析定量计算出，微应变从0.22%增至0.34%，直接证明了“高熵”确实引发了显著的晶格畸变，为性能飞跃提供了结构根源。
图4 & 图5：从“中熵”到“高熵”的微观结构深化

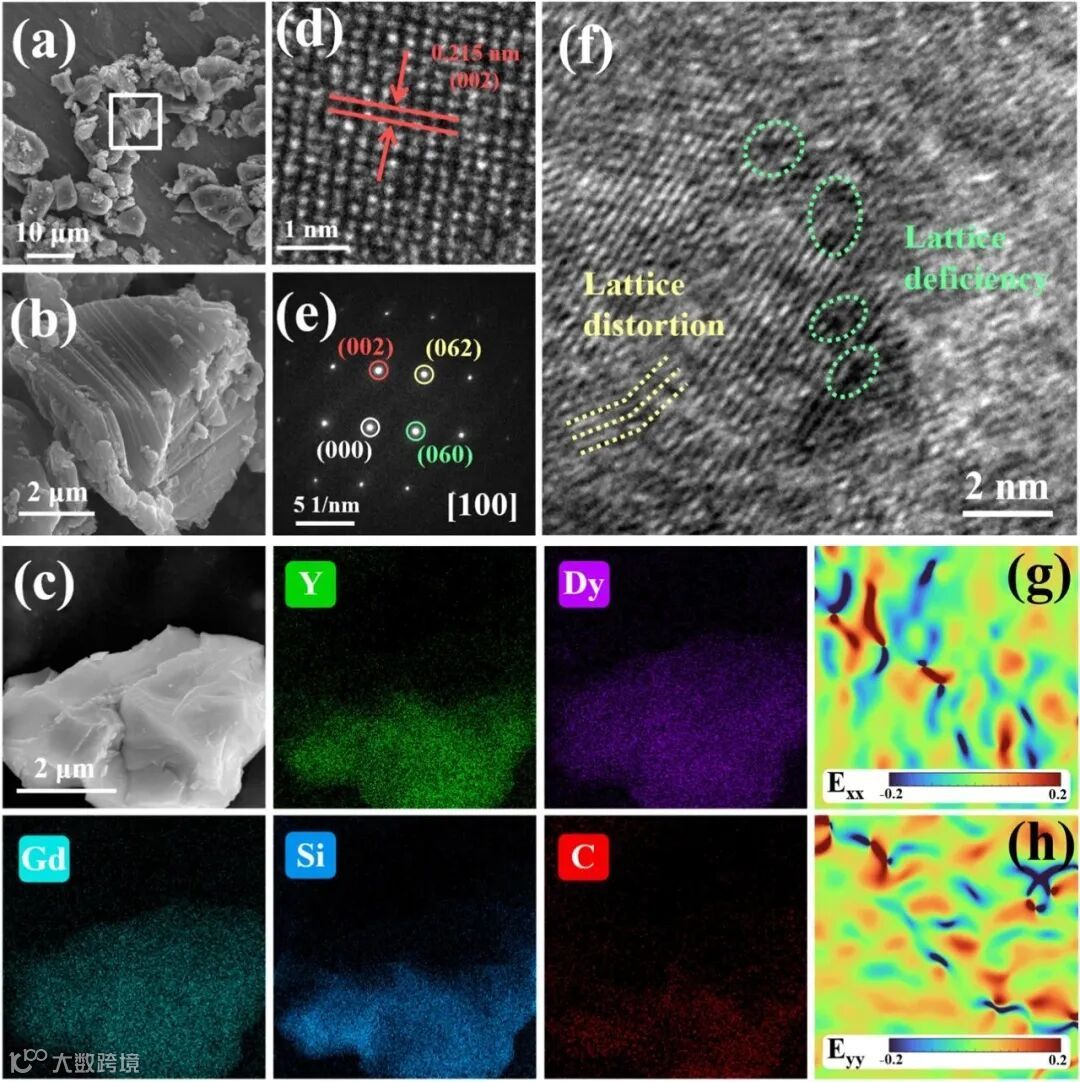

这两张图通过高分辨电镜等技术，直观呈现了熵增如何“雕刻”材料微观结构。图4（RESC-3，中熵） 的EDS面扫显示元素已均匀分布，HRTEM开始观察到本征缺陷。

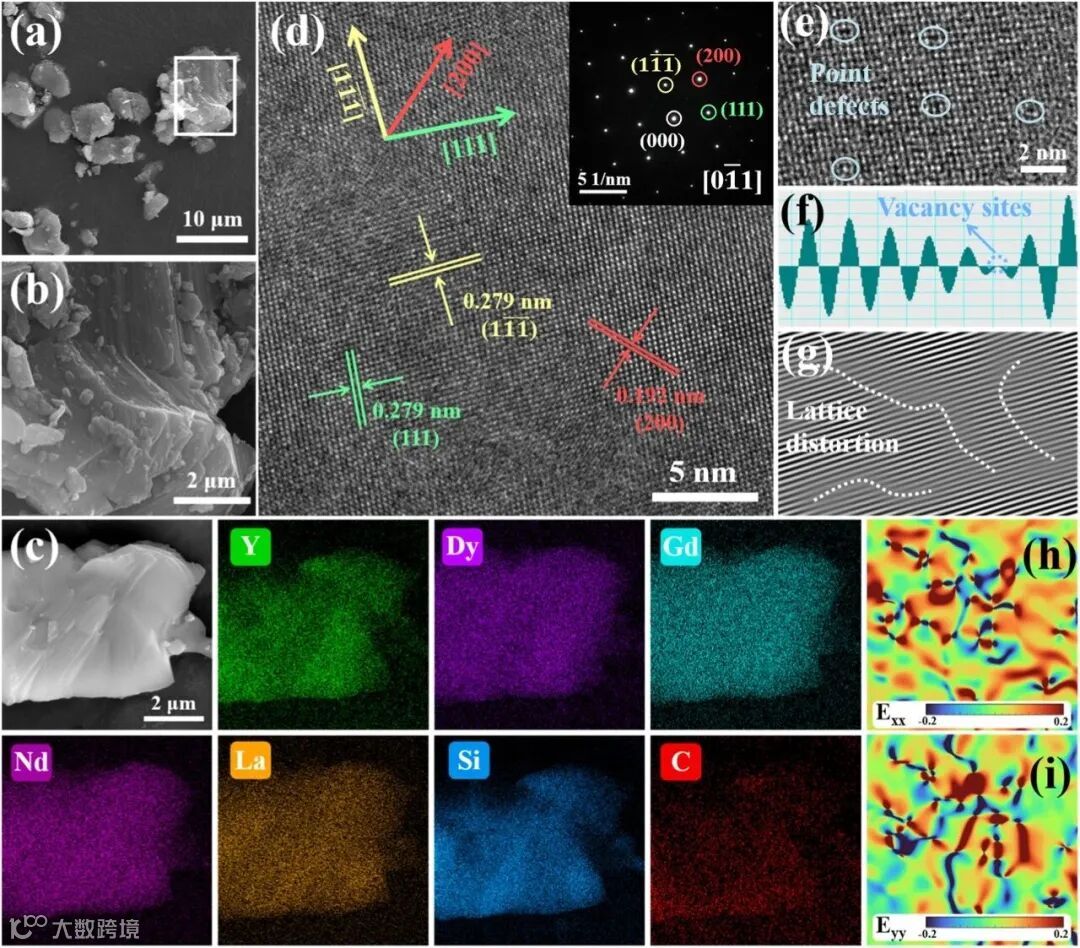

而图5（RESC-5，高熵） 则呈现出更丰富的微观景象：HRTEM中可清晰看到点缺陷和严重的晶格条纹弯曲；几何相位分析（GPA）应变图更是生动地展示了材料内部存在的剧烈且不均匀的拉伸与压缩应变场。这些纳米尺度的“不完美”结构，正是增强介电极化的关键活性位点。
图6 & 图7：电磁性能的“熵增”阶梯与巅峰表现

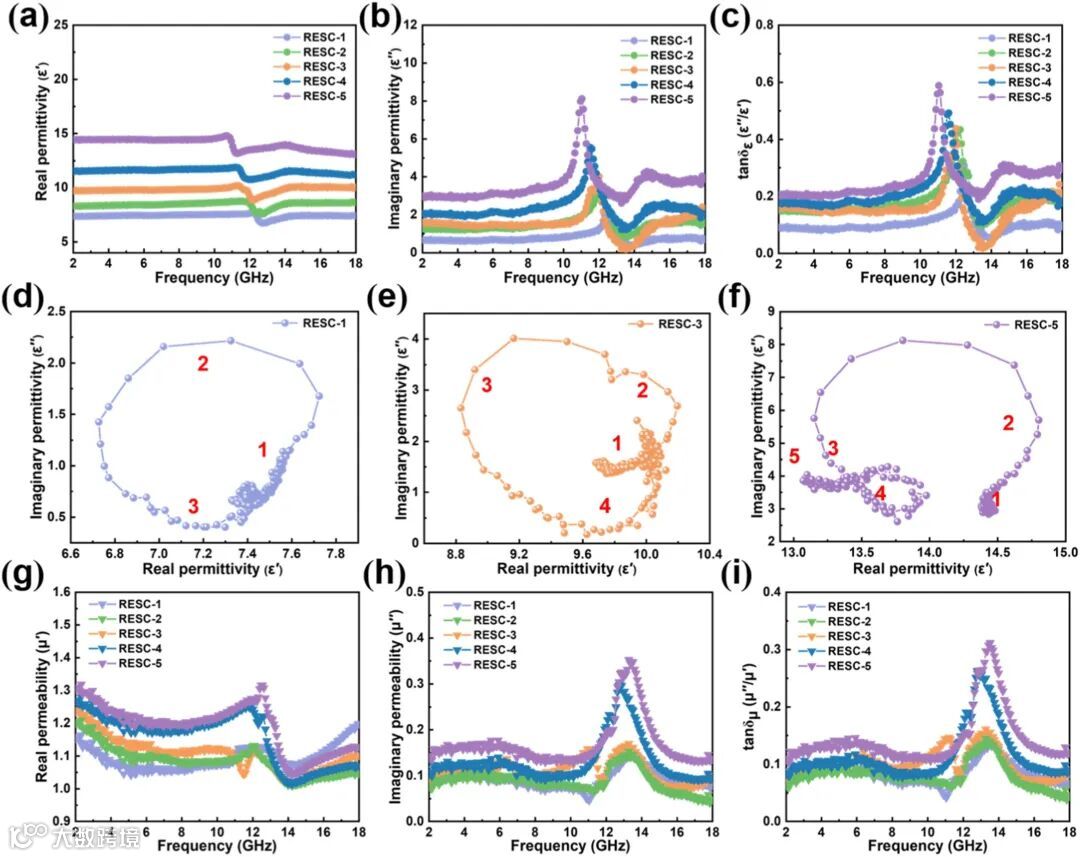

性能数据完美呼应了结构演变。图6 显示，随着熵值增加，材料的复介电常数实部与虚部、介电损耗角正切值均系统性提升。科尔-科尔图中出现更多半圆弧，表明RESC-5具有更丰富的德拜弛豫过程（如界面极化、偶极子转向极化），损耗机制多元化。

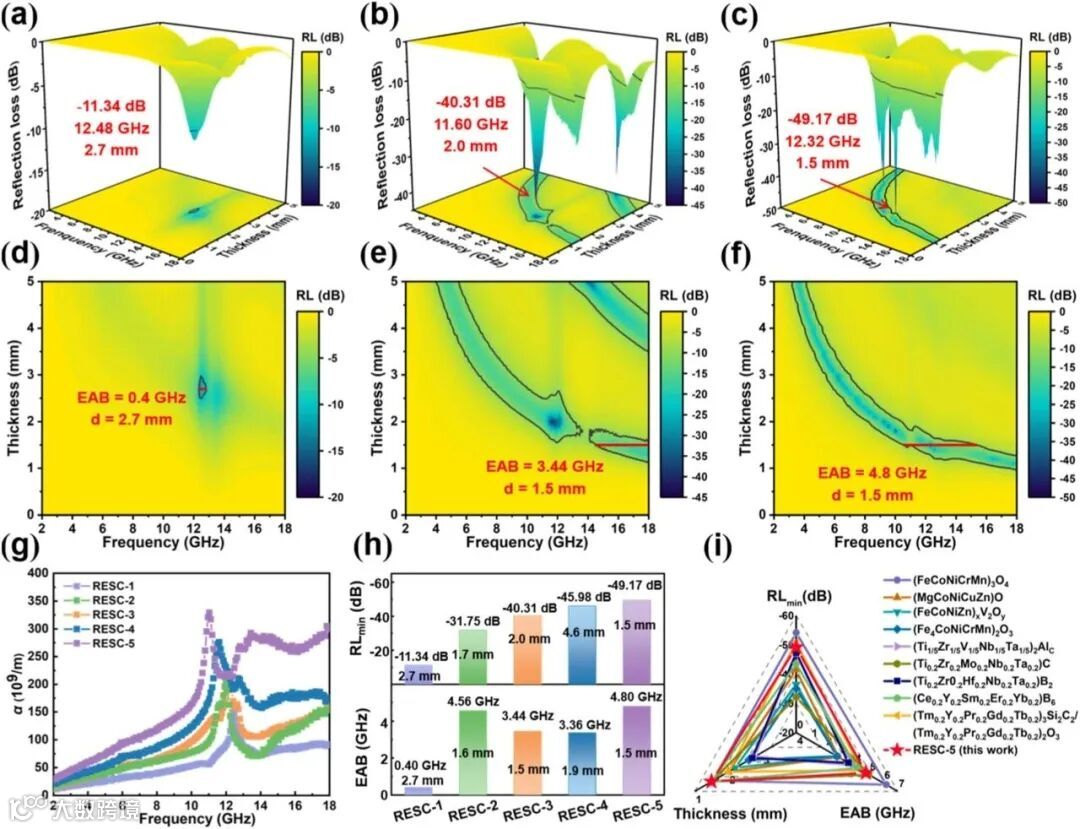

图7 的三维反射损耗图给出了最终答案：RESC-5在1.5 mm厚度下，于特定频段取得了-49.17 dB的峰值吸收，并且反射损耗低于-10 dB（即90%吸收）的有效带宽达4.8 GHz，其优异的阻抗匹配与高衰减常数得到了协同优化。
图8：雷达隐身仿真与多机制协同吸波原理图

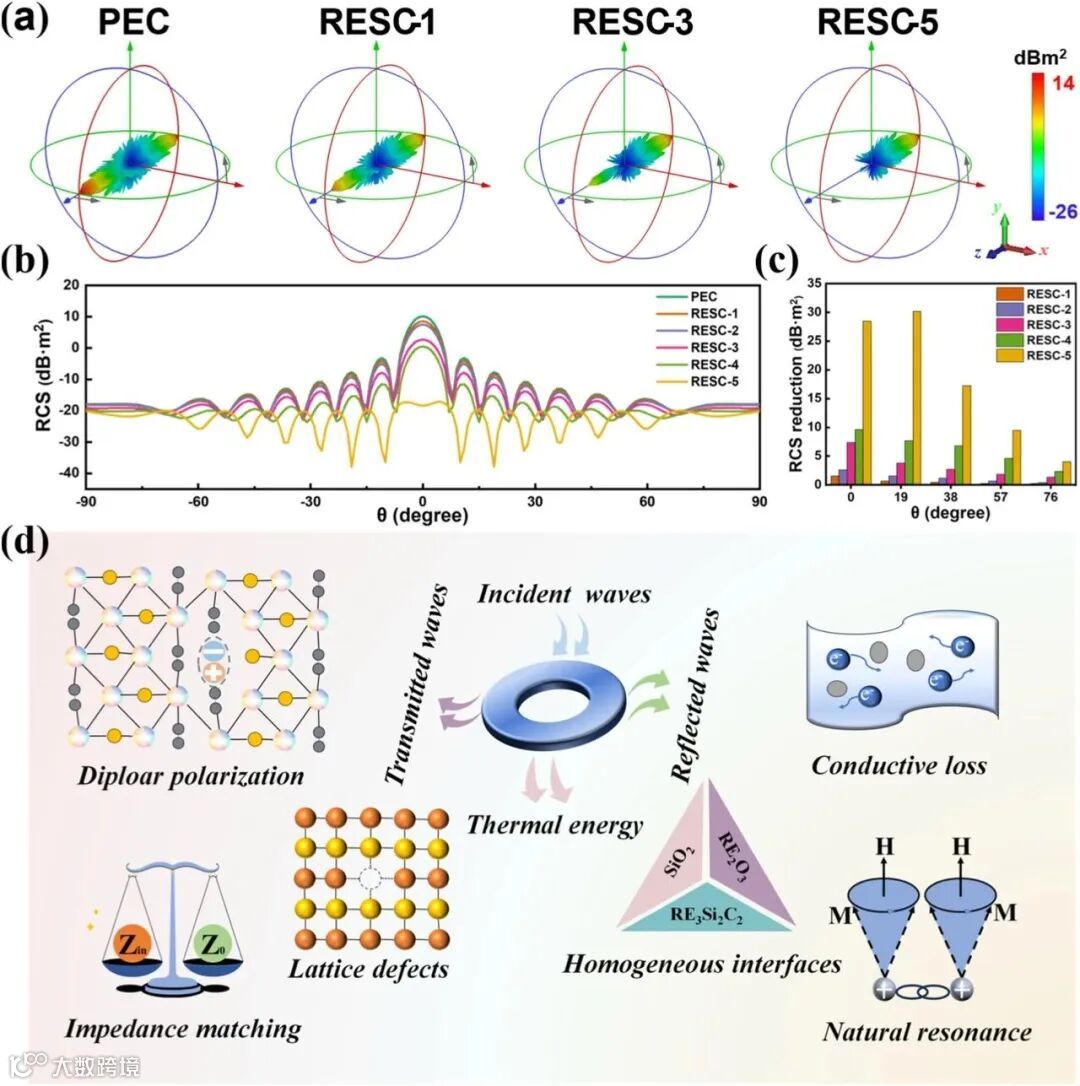

图8 将实验室性能推向实际应用场景。通过CST软件仿真，对比了涂覆不同材料板材的雷达散射截面。结果显示，涂有RESC-5的板材在很宽的角度范围内回波信号最弱，最大RCS减缩值达到30.14 dB·m²，隐身效果显著。图中的机制示意图进行了完美总结：高熵诱导的缺陷/偶极化、异质界面产生的界面极化、纳米层状结构促成的多重反射、以及涡流损耗等机制协同工作，共同构筑了一道高效耗散电磁波能量的“多层次防御网”。
总结与展望
本研究成功演示了一种“理念创新（高熵设计）+ 工艺创新（焦耳热合成）= 性能突破”的典范材料研发模式。通过超快焦耳热技术，将高熵合金的设计思想高效地应用于稀土硅化物碳化物陶瓷体系，并深刻揭示了熵驱动晶格畸变增强电磁损耗的物理本质。
这项工作不仅获得了一系列创纪录的吸波性能数据，更重要的是提供了一套可复制、可拓展的材料设计方法论。展望未来，该策略极具潜力：
体系拓展：将此“高熵+焦耳热”组合拳应用于其他三元/多元陶瓷（如硼化物、氮化物） 体系，开发新型多功能材料。
机理深化：利用原位电镜、正电子湮没谱等先进表征，实时观测焦耳热过程中缺陷的动态形成与演变。
工程应用：研究材料在高温、腐蚀等极端环境下的稳定性，并推进其在飞行器、精密电子设备等领域的涂层应用验证。
这项研究标志着高性能吸波材料的开发，已步入一个通过主动设计微观缺陷来定制宏观性能的精准化、高速化新时代。
文献信息
Li, H.; Zhao, X.; Luo, D.; Gao, Y.; Bai, Y.; Xu, Z. Entropy-driven lattice distortion in high-entropy rare-earth silicide carbides for superior electromagnetic wave attenuation. Ceram. Int. 2026, *52*(Part B), 12345-12356. DOI: 10.1016/j.ceramint.2026.01.291.
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
