导语
当 2030 年全球废旧锂电池突破 2800 GWh 时，我们能否像“充电”一样给失效正极“回血”？成会明院士与周光敏副教授今日在《Nature protocols》上线的研究，给出了一份“实验菜谱”：
• 固相再生：32 h 让 LiMn₂O₄ 回到出厂设定；
• 焦耳热再生：5 h 极速+缺陷工程，容量再提升 8 %；
• 升级再造：同一条路线，把废料直接炼成 4.9 V 尖晶石 LNMO 或无钴富锂 LRM。
一次实验，三种结果，全篇无删减 protocol，值得每个做电池回收的课题组收藏。
研究亮点
全流程 SOP：从拆壳、失效诊断、补锂到电化学验证，实验步骤精确到分钟。
双技术树：固相法稳、焦耳热快；文中给出参数表，可按需切换。
缺陷经济：焦耳热非平衡淬火带来氧空位+元素梯度，同步提升倍率与循环。
通用性验证：Li、Na、Zn 体系均适用；作者公开了原始数据与代码。
绿色指标：能耗比传统火法降低 65 %，无酸/无有机溶剂。
图文解析
图1 | 废旧 LIBs 回收三级跳

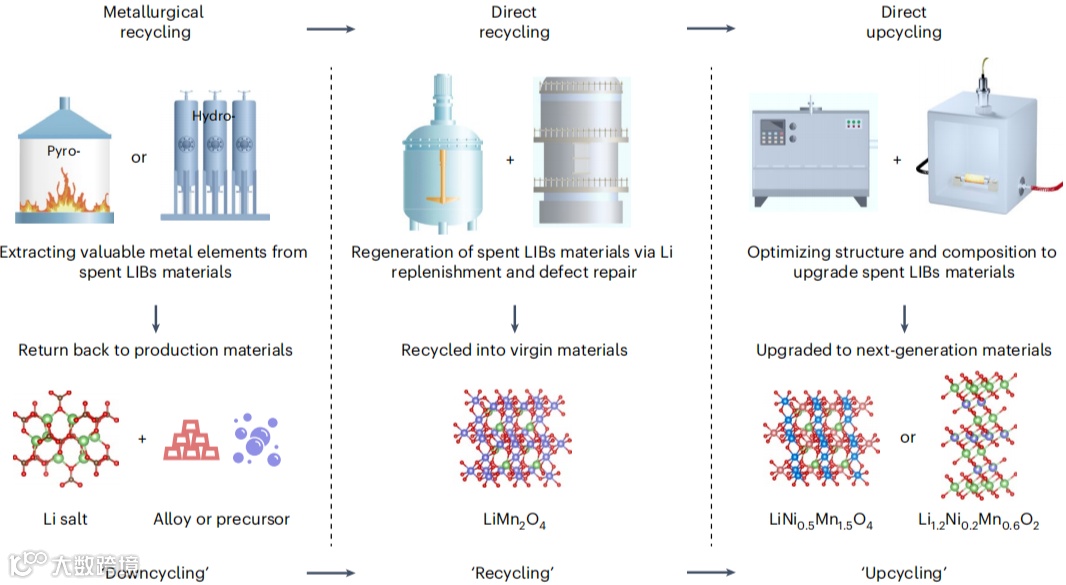

降级回收→回收→升级回收，效率与价值一路飙升。本 protocol 聚焦“直接回收”与“升级回收”两段，晶格修复+组分重构一步到位。
图2 | 实验总览

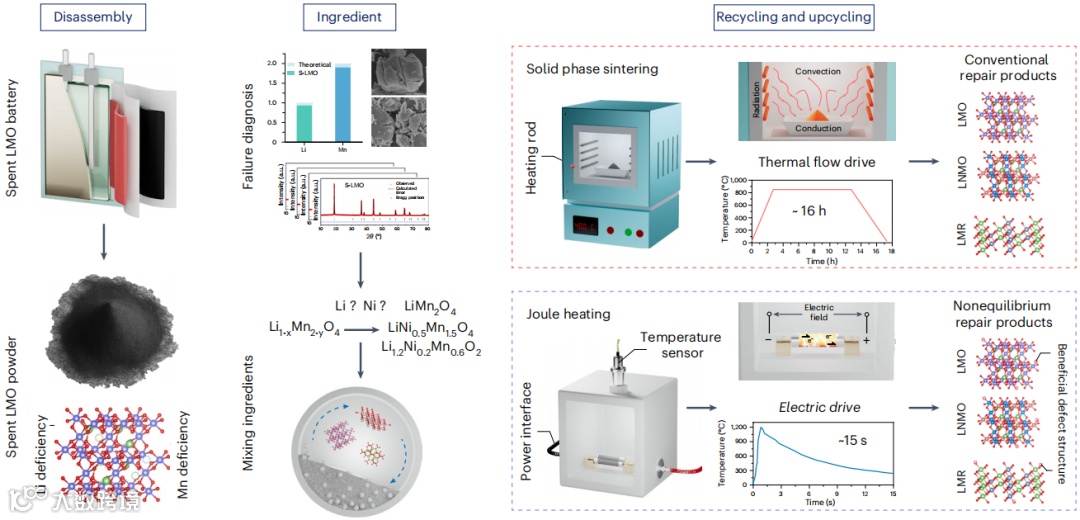

5 步实验，32 页补充材料，标准耗时 32 h（固相）/ 5 h（焦耳热）。关键节点：失效诊断（XRD+ICP）、补锂量计算、温度曲线、淬火速率。
图3 | 失效诊断示范

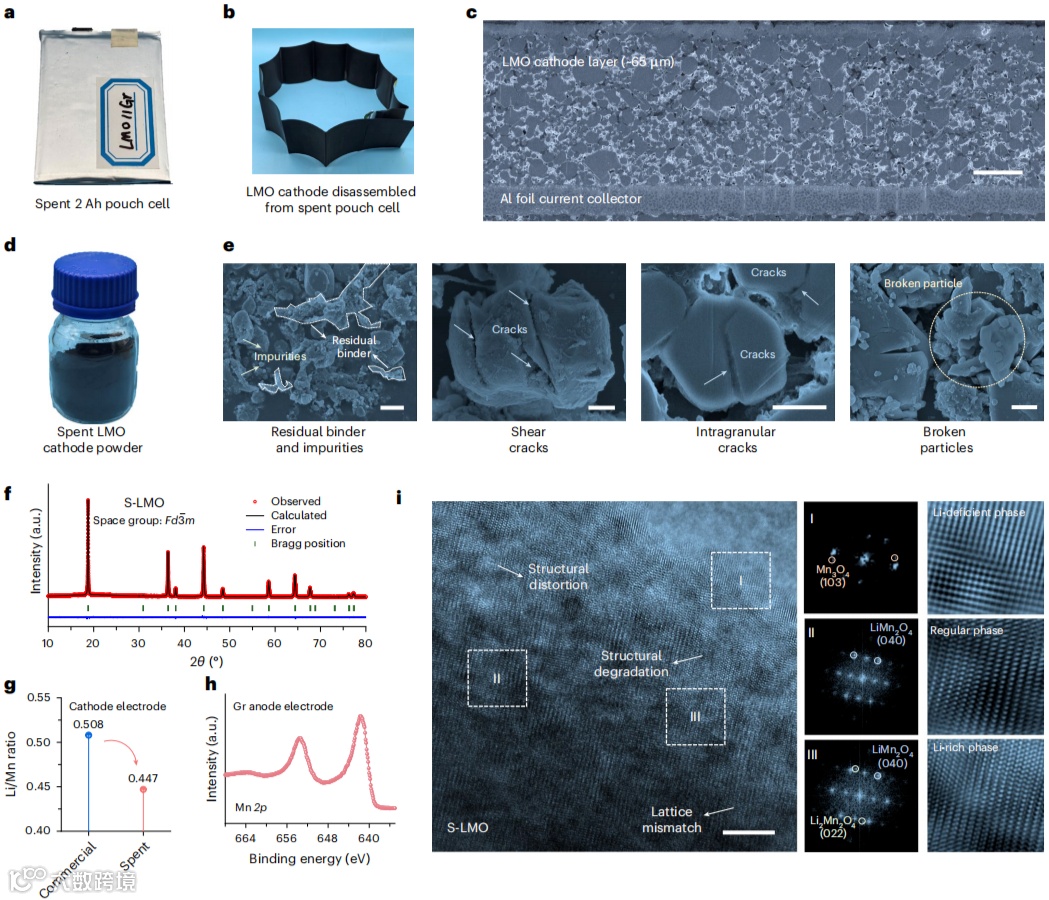

S-LMO 失锂 10.6 %、失 Mn 2.1 %，石墨负极检出 Mn，印证溶解-沉积失效机理。作者给出判定阈值：ΔLi<5 % 选固相，>10 % 选焦耳热快速补锂。
图4 | 再生材料精细结构

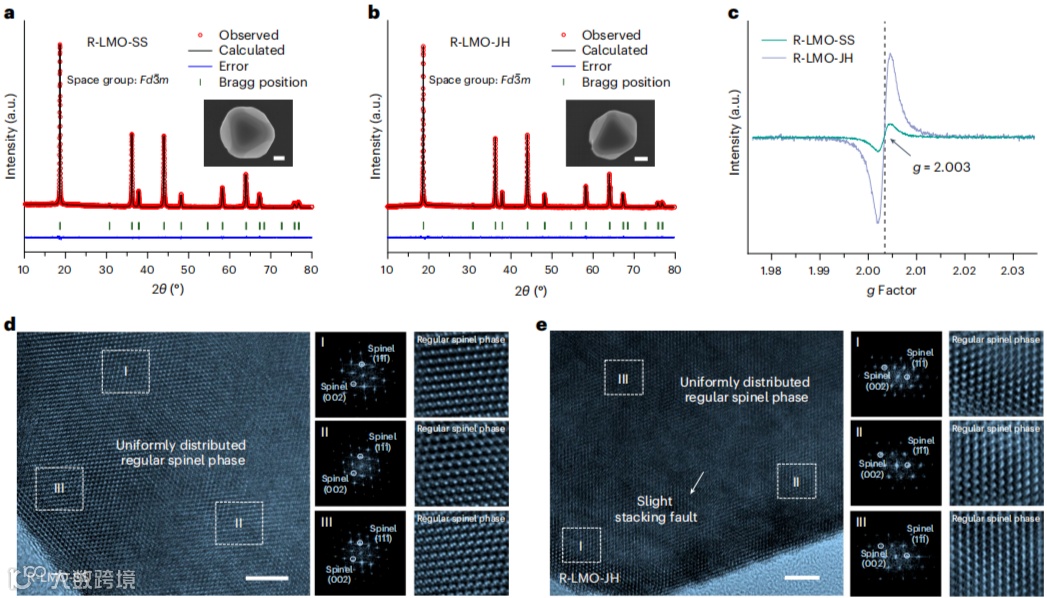

• R-LMO-SS：八面体单晶，晶格常数 8.2326 Å，缺陷密度低；
• R-LMO-JH：孪晶界+堆叠层错，EPR 氧空位信号 g=2.003；
缺陷工程带来 10 C 倍率 71.3 mAh g⁻¹，比商业料高 18 %。
图5 | 电化学复活成绩单

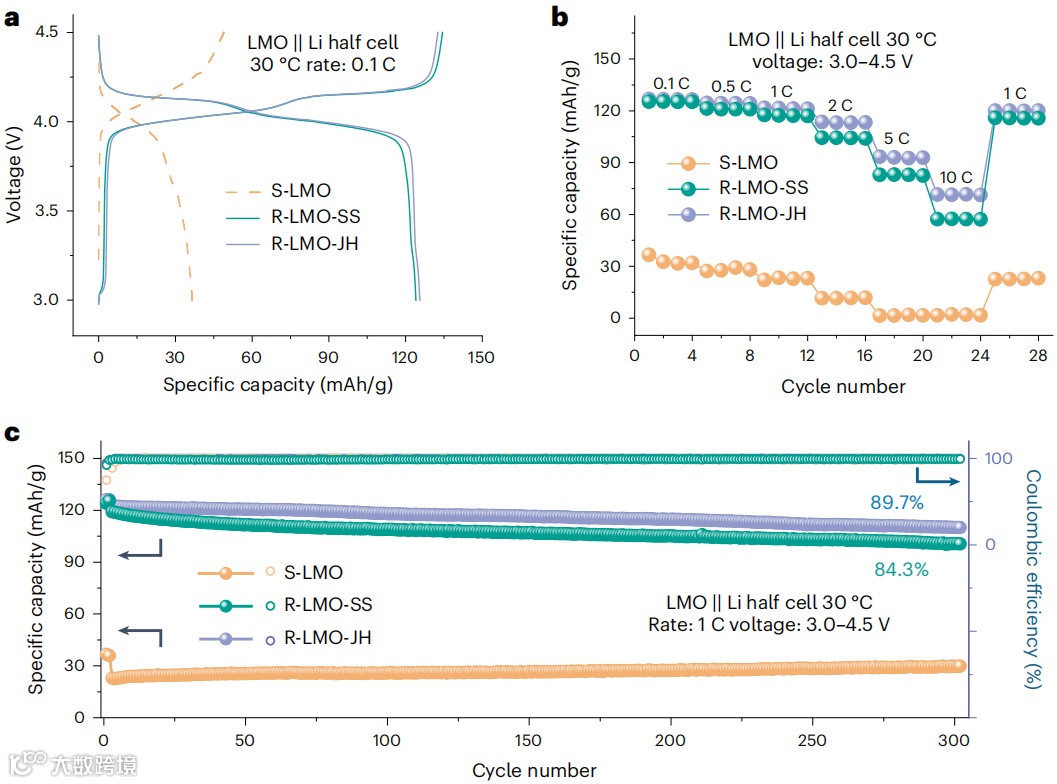

R-LMO-JH 首圈 125.6 mAh g⁻¹，300 圈保持 89.7 %；软包级 300 Wh kg⁻¹ 循环 200 圈无胀气。
图6 | 升级回收 LNMO

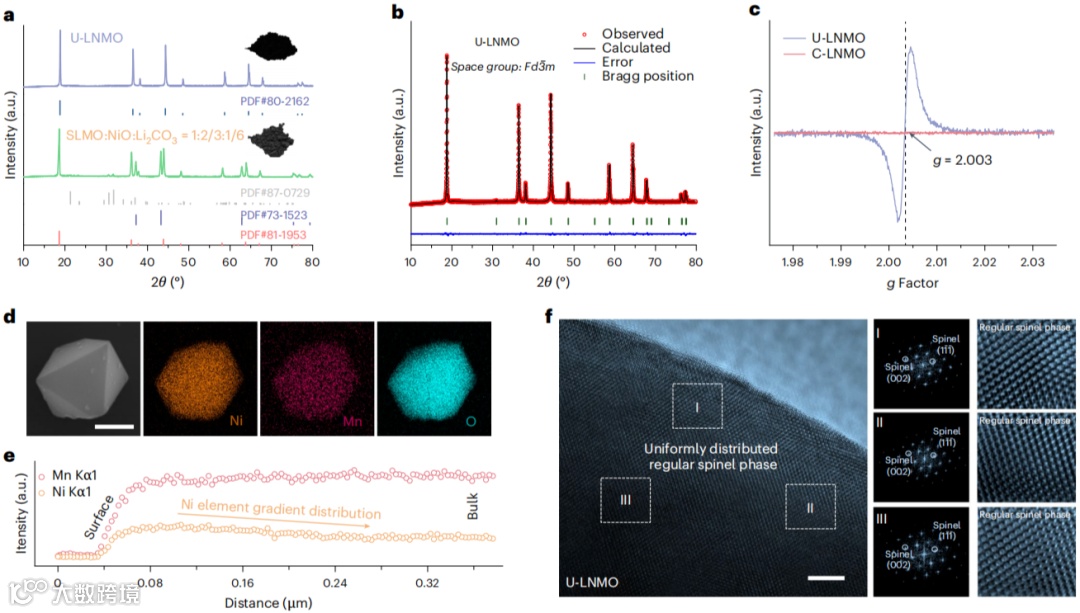

一步焦耳热 800 ℃/120 s，S-LMO→U-LNMO，尖晶石骨架保留，Ni 梯度分布（表面 18 at%→体相 12 at%）。500 圈 4.9 V 循环保持 78.9 %，15 C 仍输出 70 mAh g⁻¹。
图7 | 升级回收富锂 LRM
尖晶石→层状拓扑转变，首圈 268 mAh g⁻¹，10 C 122 mAh g⁻¹，300 圈 90.1 % 保持率。表面氧空位+尖晶石包覆双保险，抑制氧析出。
图8 | 升级再造富锂锰基正极 Li1.2Ni0.2Mn0.6O2
• 相变可视化：随着尖晶石结构向层状转变，粉末颜色由灰绿→红棕，直观提示反应完成。

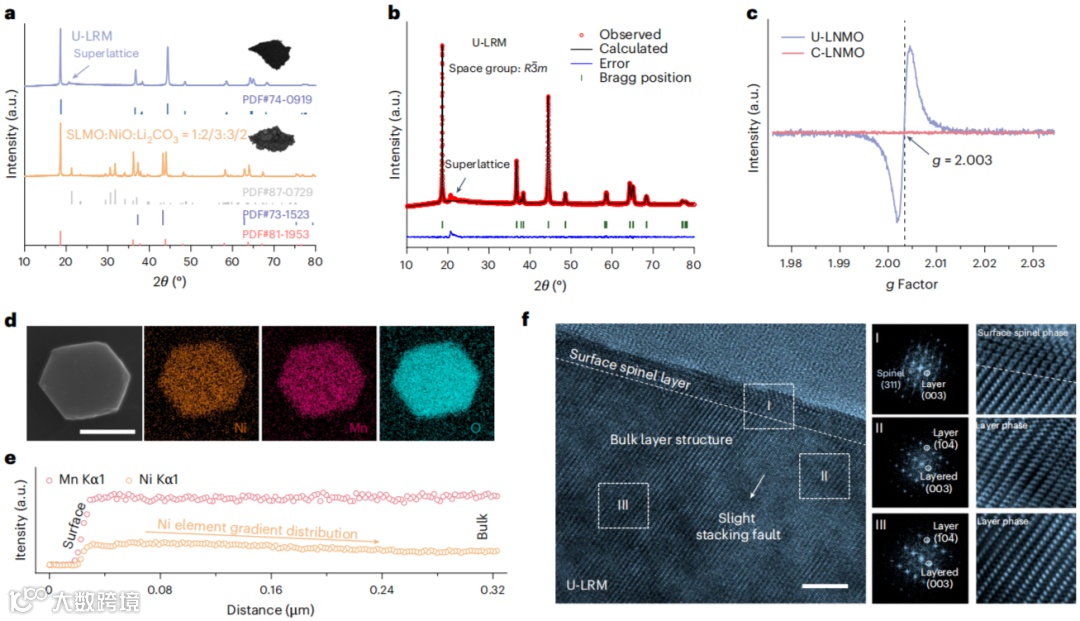

• 结构指纹：XRD 21° 附近出现 Li2MnO3 超晶格峰；HRTEM 显示表层尖晶石-体相层状异质结，氧空位 g=2.003 信号增强，为抑制 O2 释放提供化学锚点。
• 元素梯度：镍含量由表及里 1.8→1.2 at nm⁻¹，焦耳热瞬时淬火“冻结”非平衡分布，提升晶格氧稳定性。
图9 | U-LRM 电化学性能

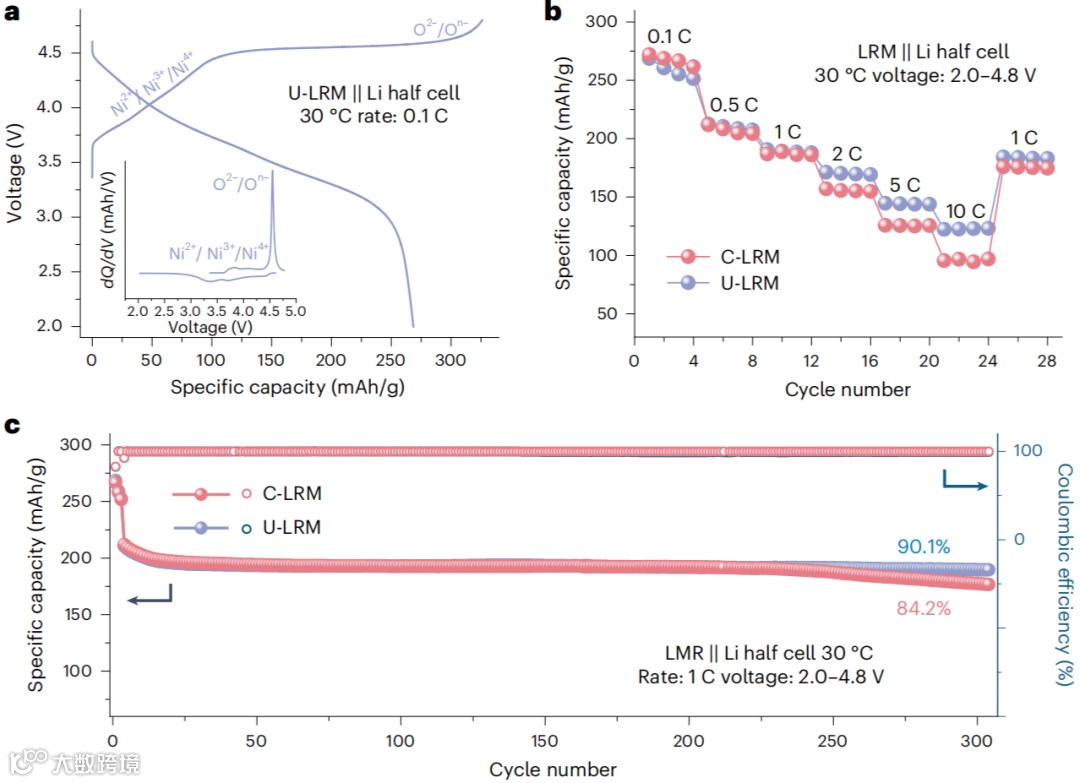

• 首圈可逆容量 268 mAh g⁻¹，10 C 仍有 122 mAh g⁻¹，均优于商业 C-LRM。
• 300 次循环后容量保持 90.1 %，库仑效率 99.5 %；dQ/dV 曲线阴离子氧化还原峰位几乎不变，证实体相氧活性被表面尖晶石层锁死。
总结展望
本 protocol 用“失效诊断-补锂-淬火”三步闭环，打通从实验室克级到公斤级回收放大路径。下一步：
• 与连续式焦耳热设备耦合，实现 100 kg/天 级示范；
• AI 辅助配方优化，5 min 输出最佳补锂量；
• 拓展到高镍、磷酸铁锂黑粉，构建全体系回收矩阵。
科研装备TIME
想把 32 h 固相实验压缩进 5 h？深圳中科精研 HTL 焦耳高温长时加热装置已开放试用：
• 100–3000 ℃ 分段精准控温，维持时长 1 min–3 h，完美匹配 protocol 中“快速淬火/长时退火”双模式；
• 一次可装载 30 组样品槽，自动送料+气氛保护，轻松放大到公斤级；
• 已协助清华、MIT 等 500+ 团队完成 Nat. Protocols/Science/AM 级实验，支持原位红外测温与数据云端同步。
公众号后台回复【HTL】即可预约免费试烧，让废电池再生实验“立等可取”。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
