导语
碳纳米管向石墨烯的转化一直是纳米材料研究的重要方向，但传统方法往往依赖极端条件或复杂工艺。美国东北大学Yung Joon Jung教授团队在《Advanced Functional Materials》上发表创新研究成果，开发出激光冲击波压缩技术，在低温（<120°C）、无化学添加条件下，成功将单壁碳纳米管网络一步转化为高性能多层石墨烯富集薄膜，为碳基材料的绿色制备提供了新途径。
研究亮点
创新工艺：激光冲击波技术实现碳纳米管向石墨烯的一步转化，无需金属催化剂或高温处理
性能卓越：转化后薄膜热导率提升至原来的7倍（66.25 W/m·K），电导率提高2.6倍（0.18 MS/m）
结构精准：形成具有理想层间距（约3.53 Å）的连续sp²碳网络
绿色高效：低温（<120°C）、无化学试剂，具备可扩展性优势
图文解析
1. 激光冲击波诱导的结构演变

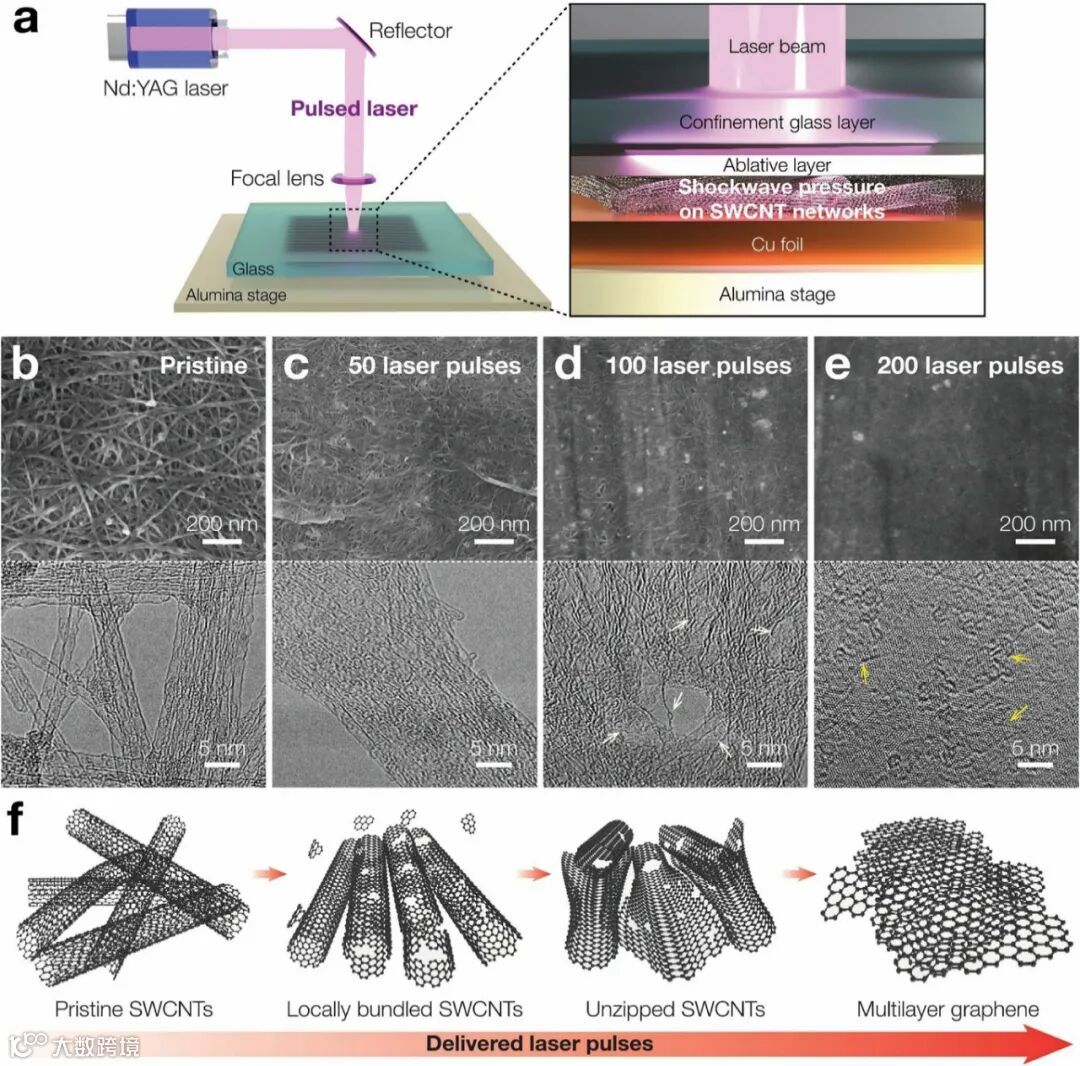

激光冲击波压缩技术通过纳秒激光诱导的高压冲击波（约2.27 GPa）促使单壁碳纳米管发生可控结构重组。随着激光脉冲次数增加，SWCNT网络从初始无序束状结构逐渐转变为局部缺陷增多的紧密束，进而发生管壁的"解拉链"行为，最终堆叠成多层石墨烯富集薄膜，厚度减少高达61%。
2. 精细结构表征

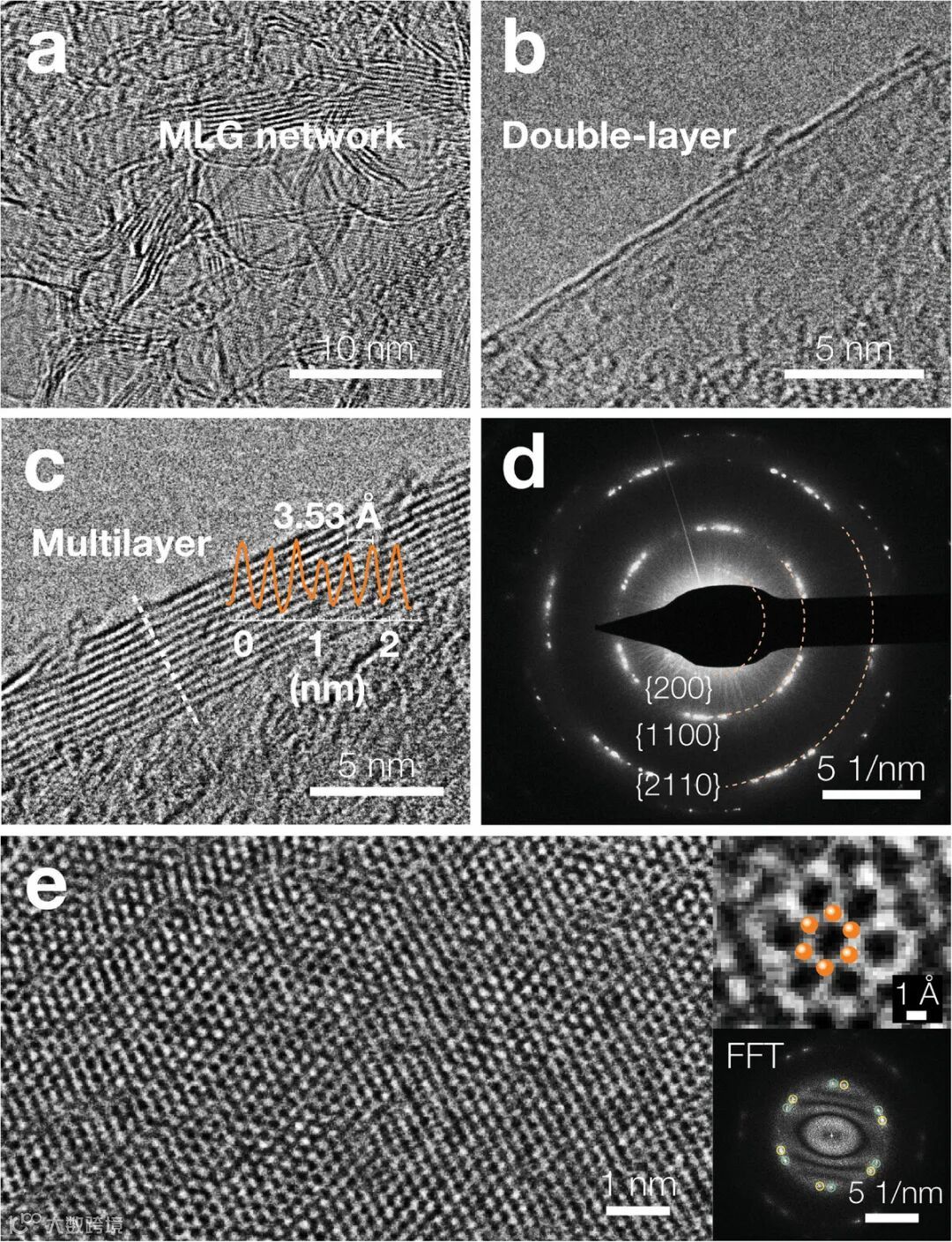

高分辨透射电镜分析显示，转化后的薄膜具有清晰的石墨烯晶格条纹，层间距约为3.53 Å。选区电子衍射图谱显示出典型的六方对称衍射斑点，快速傅里叶变换呈现双层石墨烯特有的六角衍射点阵，证实了高质量石墨烯结构的形成。
3. 转化机制分析

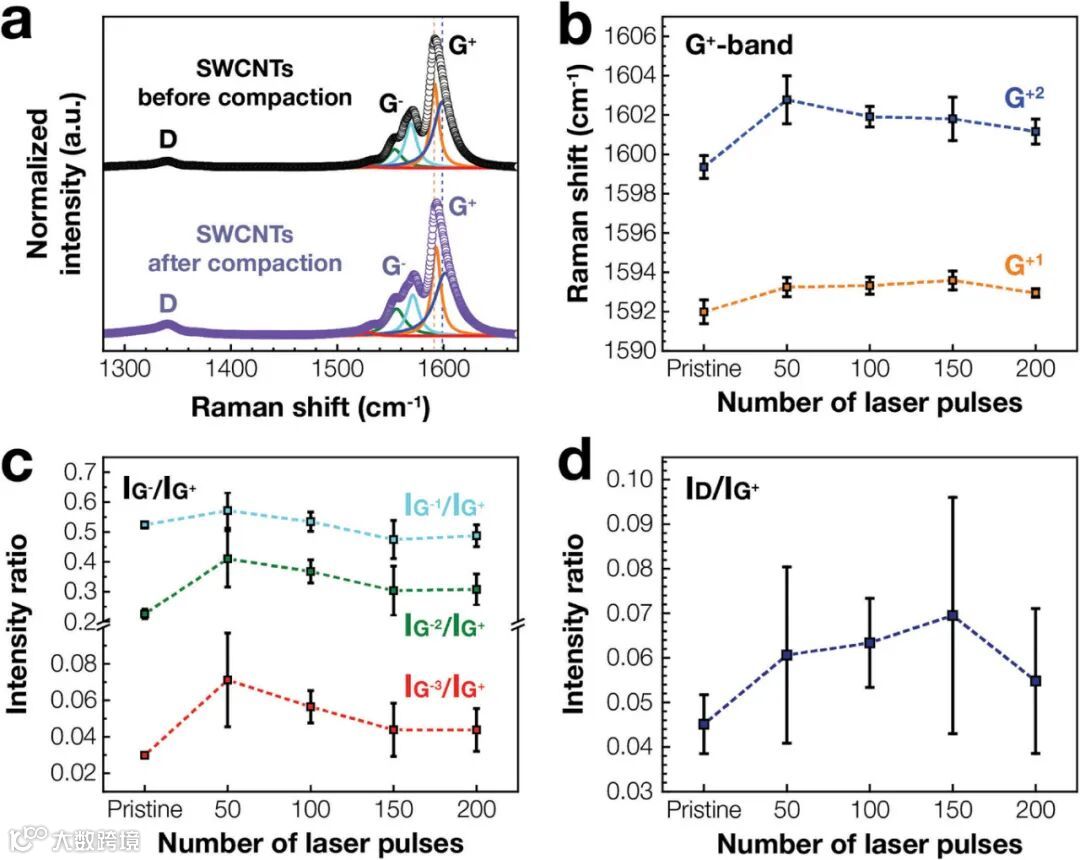

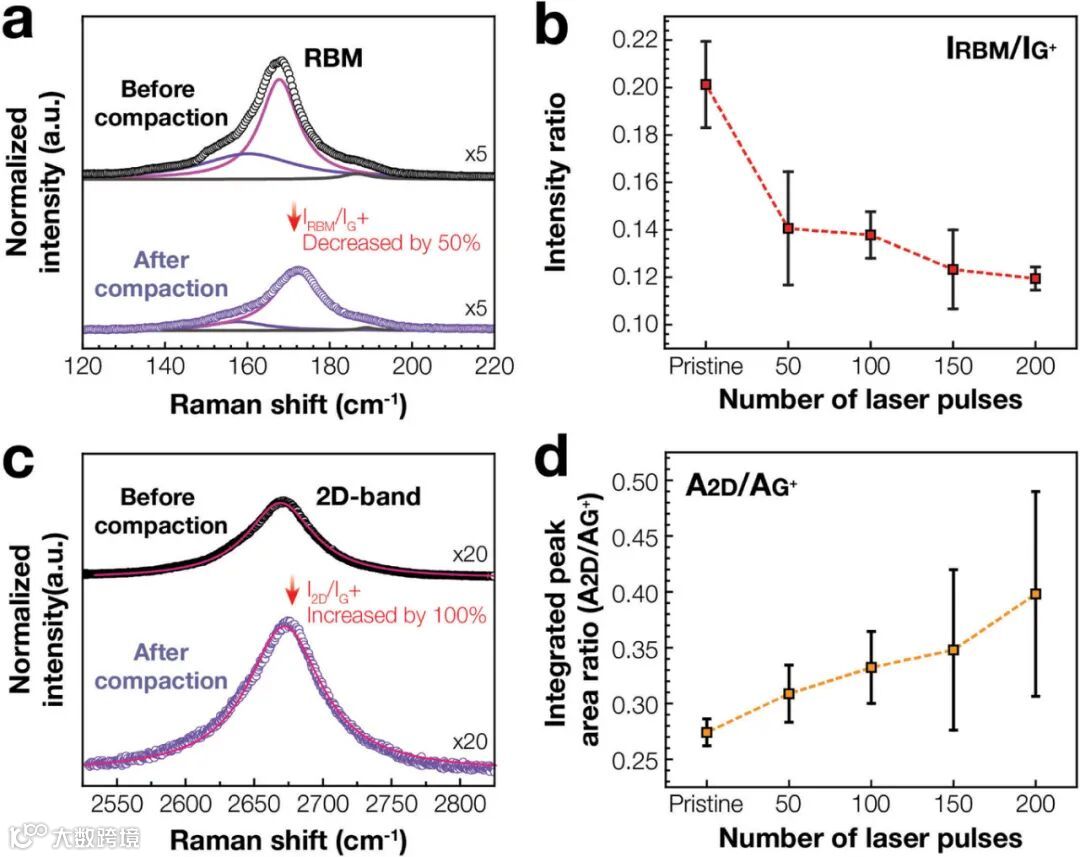

拉曼光谱追踪了结构转变的动力学过程：G⁺带频率变化反映了应变状态的改变，I_D/I_G⁺比值的先增后降表明边缘缺陷随石墨烯网络形成而减少，2D带强度增加100%证实了sp²碳网络的有效构建。
4. 性能显著提升

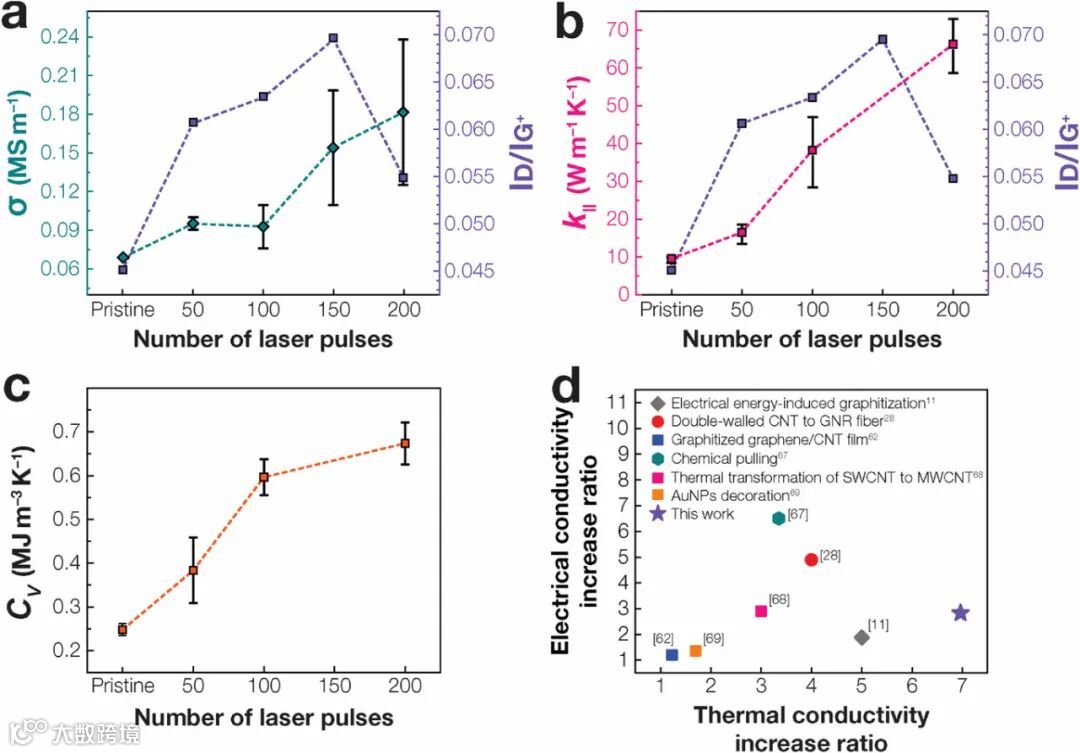

电学和热学性能测试表明，随着激光脉冲次数增加，薄膜电导率从0.068 MS/m提升至0.18 MS/m，热导率从9.52 W/m·K大幅提升至66.25 W/m·K。性能提升归因于连续、层间距均衡的MLG网络的形成，有效降低了声子散射和接触电阻。
技术关联
本研究采用的激光冲击波技术，在以下方面体现了先进材料处理的技术要求：
精密能量控制：纳秒级激光脉冲需要精确的能量管理系统
压力均匀性：吉帕斯卡级压力分布均匀性对结构一致性至关重要
低温工艺控制：低于120°C的低温环境控制需要特殊的热管理设计
可扩展性：从实验室样品向大面积制备需要可靠的工艺放大方案
这种基于激光的材料重构技术与高温材料处理领域的技术发展方向具有协同性，特别是在精密能量控制和工艺放大方面的技术创新，为新型碳材料的制备提供了新的思路。
应用前景
转化所得的多层石墨烯富集薄膜在多个领域展现应用潜力：
热管理材料：高达66.25 W/m·K的热导率使其适用于高性能散热器件
柔性电子：优异的电导率和结构柔韧性适合制备柔性电极和传感器
能源存储：连续的sp²碳网络可作为高性能超级电容器和电池的电极材料
总结与展望
本研究通过激光冲击波压缩技术成功实现了单壁碳纳米管向多层石墨烯的高效转化，解决了传统方法依赖极端条件的技术瓶颈。该技术不仅显著提升了材料的电学和热学性能，还具备绿色、可扩展的优势，为碳基功能材料的制备提供了新的技术平台。
该工作为纳米碳材料的可控重构提供了重要借鉴，未来可进一步探索该技术在柔性电子、热管理器件等领域的应用潜力，推动碳基材料在高端装备中的产业化应用。
文献信息：
One‐Step Transformation of Single‐Walled Carbon Nanotube Networks into High‐Performance Multilayer Graphene‐Rich Films via Laser Shockwave Compaction.
Jianlin Li; Juyeon Seo; Peiyun Feng; et al.
Advanced Functional Materials, 2025.
DOI: 10.1002/adfm.202511015
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
