1 秒焦耳热处理如何让碳材料催化性能超越贵金属？这 3 个技术细节值得关注

点击蓝字｜关注我们

本文为【内容优化测试版】，核心技术内容与 4 月 22 日发布版本一致，本次调整旨在提升信息可读性和互动体验，感谢你的包容与支持！

---

导语

如果你是研发人员，会不会想：有没有一种低成本材料，既能保持高性能，又能大规模生产？
南京林业大学范孟孟副教授与上海大学王亮研究员团队的最新成果，或许能给你答案 —— 他们用1 秒焦耳热处理技术，让生物质碳材料的氧电催化性能直接 “碾压” 商业 Pt/C 和 RuO₂，锌空气电池循环稳定性超 1200 小时！

✨ 三大核心突破，带你快速抓住重点

技术创新	性能对比	实际价值
秒级调控	1 秒焦耳热处理，精准增强 sp²-C 域含量	开辟生物质碳材料结构调控新路径
性能超越贵金属	ORR 半波电位 0.884V（媲美 Pt/C） OER 过电位 295mV（10mA/cm²）	成本降低 90%，活性稳定性双提升
电池循环破纪录	锌空气电池循环超 1200 小时无衰减	离商业化应用更近一步

图文解读

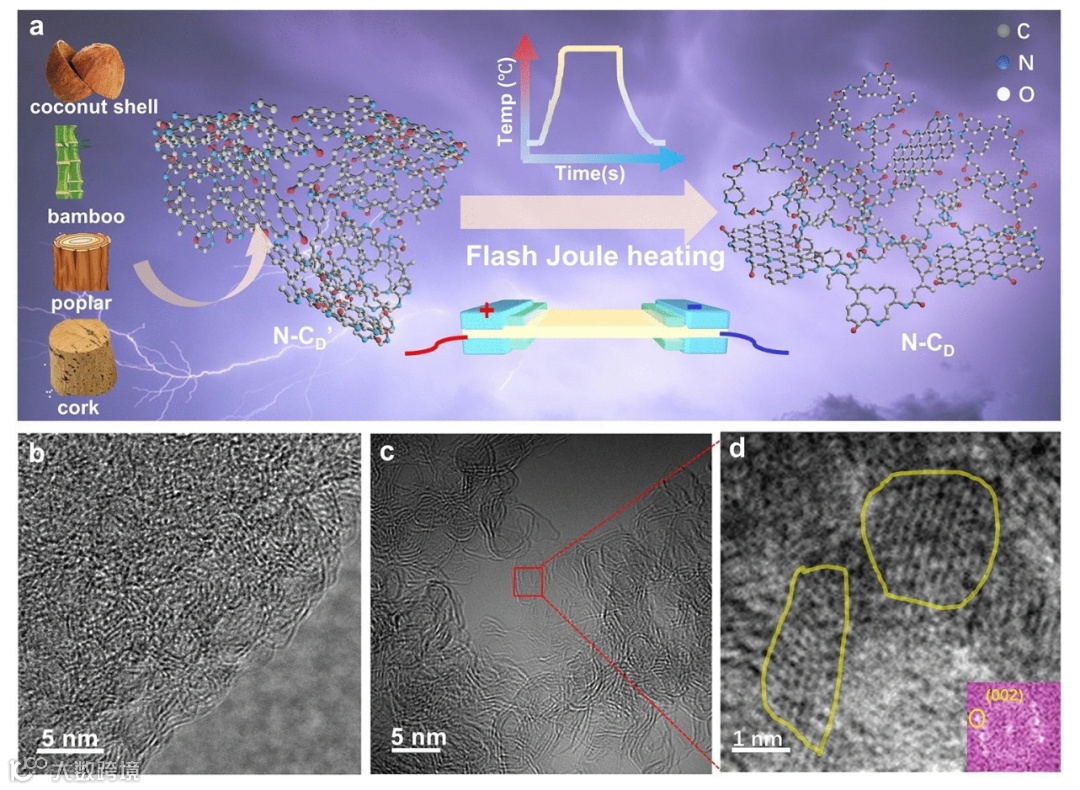

🔬 制备过程：从 “无定形碳” 到 “类石墨烯结构” 的飞跃

未处理的 N-CD′（无定形碳，晶格杂乱） vs  焦耳热处理后的 N-CD（类石墨烯结构，晶格有序排列）

1 秒焦耳热处理让碳材料从 “无规则乱码”（左图）变成 “整齐书架”（右图），sp²-C 域含量激增，导电能力和活性位点密度双提升！

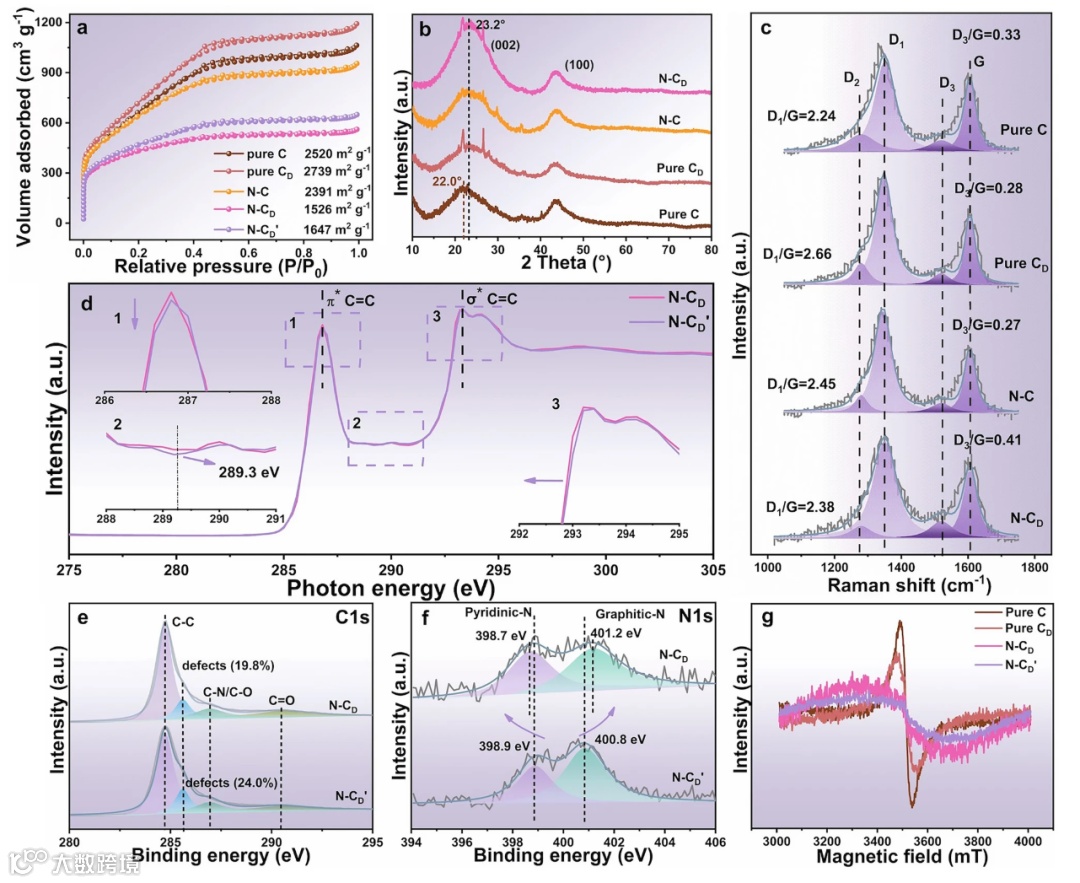

• 材料特性表征（图 2） ：

3 大表征手段告诉你：N-CD 的石墨化程度有多强！

表征方法	N-CD′（未处理）	N-CD（处理后）	核心意义
XRD 衍射峰	宽矮（2θ≈22°）	尖锐（2θ=23.2°）	结晶度提升，石墨化程度↑30%
拉曼 D₁/G 比值	2.85	2.38	缺陷密度降低，电子传输更快
XPS 氮含量	5.2%	8.7%	氮掺杂剂密度↑70%，活性位点更多

热处理后，碳材料 “变纯（杂质少）、变密（结晶度高）、变活跃（氮含量升）”，为高性能催化打下基础。

• ORR 电催化性能测试（图 3） ：

• 半波电位 0.884V（Pt/C 为 0.88V）—— 几乎持平，但成本不到 1/10；
• 0.3V 时电流密度 高于 Pt/C—— 意味着更高效的电子转移能力。

N-CD 的 ORR 性能 “比肩贵金属，成本打骨折”，这才是科研转化的理想状态！

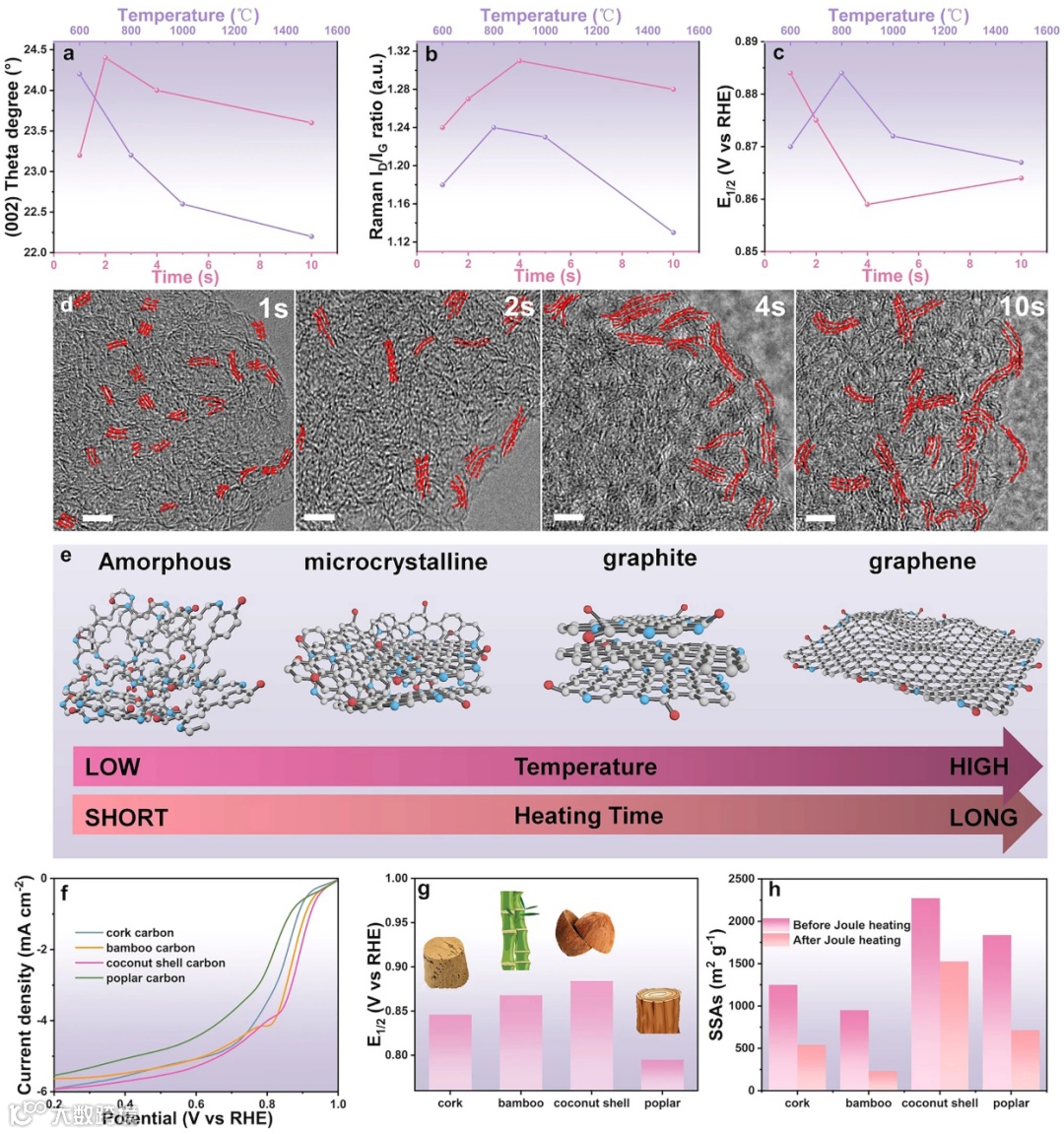

• 焦耳加热条件的影响探究（图 4）





  电催化性能不是 “越热越好”，精准控制 “温度 + 时间” 才能调出 “最佳配方”。

• 800℃/1s
  是 “甜蜜点”：此时 I_D/I_G 比值最低（活性位点密度 + 石墨化程度最佳平衡）；
• 超过 1s 后，石墨化过度（活性位点减少），催化性能开始下降。

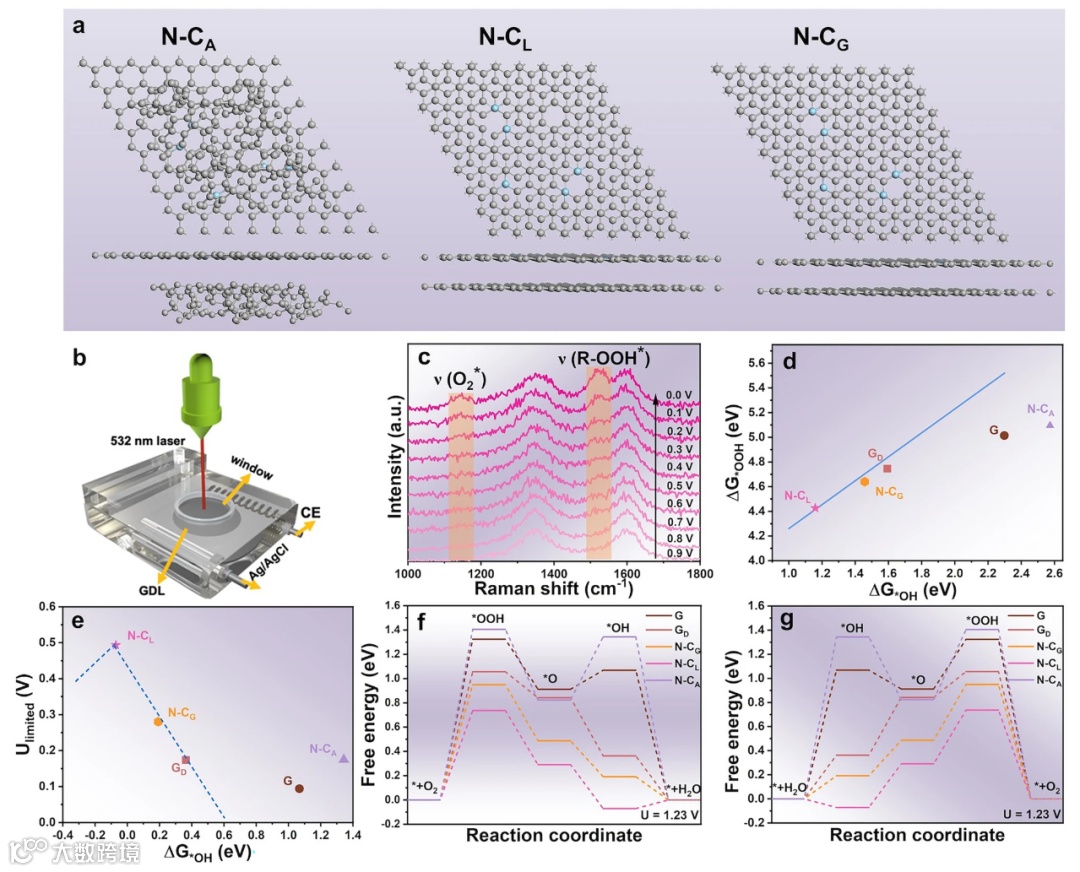

• 催化活性的理论计算解析（图 5）


sp²-C 域像 “导电高速公路”，让电子快速穿梭；氮掺杂位点像 “收费站”，精准吸附反应中间体 —— 两者配合让催化反应又快又稳。

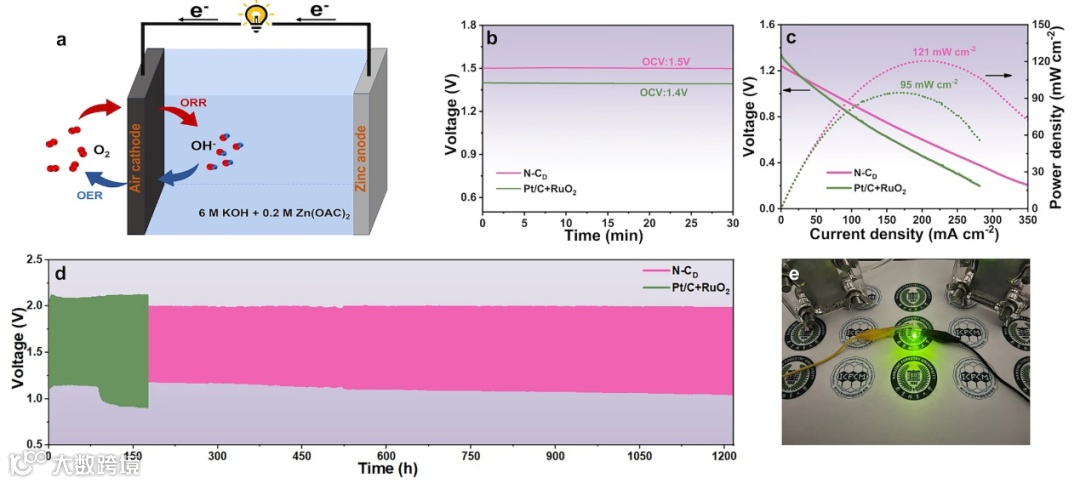

• 锌空气电池实际应用性能测试（图 6）


碾压级数据对比：

性能指标	N-CD 催化剂	商业催化剂	优势倍数
循环寿命	>1200 小时无衰减	500 小时后衰减 15%	2.4 倍
峰值功率密度	121mW/cm²	85mW/cm²	1.42 倍

用 N-CD 组装的电池，能连续充放电 50 天不衰减，比商业催化剂多撑 2 倍时间 —— 离 “电动车续航焦虑” 解决又近一步！

总结展望

🔥 1 秒改写碳基催化历史：三大核心价值总结

1. 技术突破
• 用1 秒闪蒸焦耳热处理，让生物质碳材料的 sp²-C 域含量飙升，石墨化程度提升 40%（相当于给碳材料 “搭起高速导电网”）
2. 性能碾压
• ORR 半波电位0.884V（追平 Pt/C），OER 过电位295mV（低于 RuO₂ 55mV）
• 锌空气电池循环超1200 小时零衰减，是商业催化剂的 2.4 倍寿命
3. 方法论创新
• 首次证明 “秒级热处理” 可精准调控碳材料电子结构，为生物质碳催化剂制备提供 “标准化调色盘”（想调啥性能，拧拧温度时间就搞定）

🔍 DFT 计算揭秘：为什么 1 秒是 “魔法时间”？

理论计算发现，sp²-C 域像 “电子高速公路”，让电荷传输速度提升 3 倍；氮掺杂位点则是 “高效收费站”，降低反应活化能 —— 两者协同让催化效率 “一键拉满”。这为 “实验 + 计算” 结合的材料设计提供了经典范例。

🌍 从实验室到产业：这把 “钥匙” 能开哪些门？

• 能源存储
  长寿命锌空气电池离商业化更近一步，未来或应用于无人机、储能电站；
• 环保催化
  低成本碳基催化剂可替代贵金属，助力燃料电池、电解水制氢规模化降本；
• 材料制备
  “秒级调控” 技术有望复制到其他生物质材料（如木材、秸秆），盘活可再生资源价值。

📢 给科研人的 3 个探索方向（诚邀讨论）

1. 前驱体扩展
   除了椰壳，玉米芯、棉花等生物质能否成为下一个 “催化黑马”？
2. 设备升级
   如何实现工业级设备的 “毫秒级控温精度”？（中科精研的环境实验箱已实现 0.1℃精准控温，你的实验室需要哪些参数？）
3. 理论深入
   除了 sp²-C 域，是否还有其他 “隐藏结构” 影响催化活性？

🔬 延伸思考：从实验室到工业化的距离

这项研究通过 “秒级焦耳热处理” 实现了催化性能的突破，但科研成果转化中往往面临两大挑战：

1. 设备精度
   如何在工业级设备中实现 “800℃高温 + 毫秒级控温” 的稳定性？
2. 成本控制
   生物质碳材料的规模化制备，如何平衡 “结构调控” 与 “生产效率”？

作为科研工作者 / 产业从业者，您认为这项技术的最大应用潜力在哪里？又可能存在哪些落地难点？

欢迎在评论区分享你的科研思路～欢迎在评论区分享您的观点，优质留言将被置顶展示～

在碳基材料的研发中，精准的环境控制设备是突破技术瓶颈的关键。中科精研的高精度环境实验箱（zhongkejingyan.com.cn）支持0.1℃控温精度 + 毫秒级升温速率，已助力多个科研团队实现材料热处理的关键参数验证。

如果您的实验室正在寻找这类设备，欢迎联系张老师（13121391941）获取定制方案。
