铂是析氢反应（HER）的王者，但贵。
单原子催化想把铂的用量降到最低，让每个原子都干活。但问题卡在载体上——普通碳材料锚不住铂，原子一烧就跑，一跑就团聚。
东南大学张志琦、肖睿团队最近在《Chinese Chemical Letters》上发了一篇，用焦耳热+等离子体联用，把核桃壳先烧成富氮生物炭，再把铂单原子一个个“钉”在上面。铂的配位环境被调成Pt-N₃Cl₁，d带中心下移，氢吸附自由能（ΔG_H*）优化到-0.17 eV，接近理想值。
数据摆出来：过电位8 mV@10 mA/cm²，质量活性9.63 A/mgPt，远超商业Pt/C；1000圈循环后过电位只涨2 mV，25小时恒流不衰减。
这套操作，等于用废弃生物质给铂原子盖了栋“豪宅”——住得稳，干活还快。
01 焦耳热造骨架：核桃壳变三维多孔炭

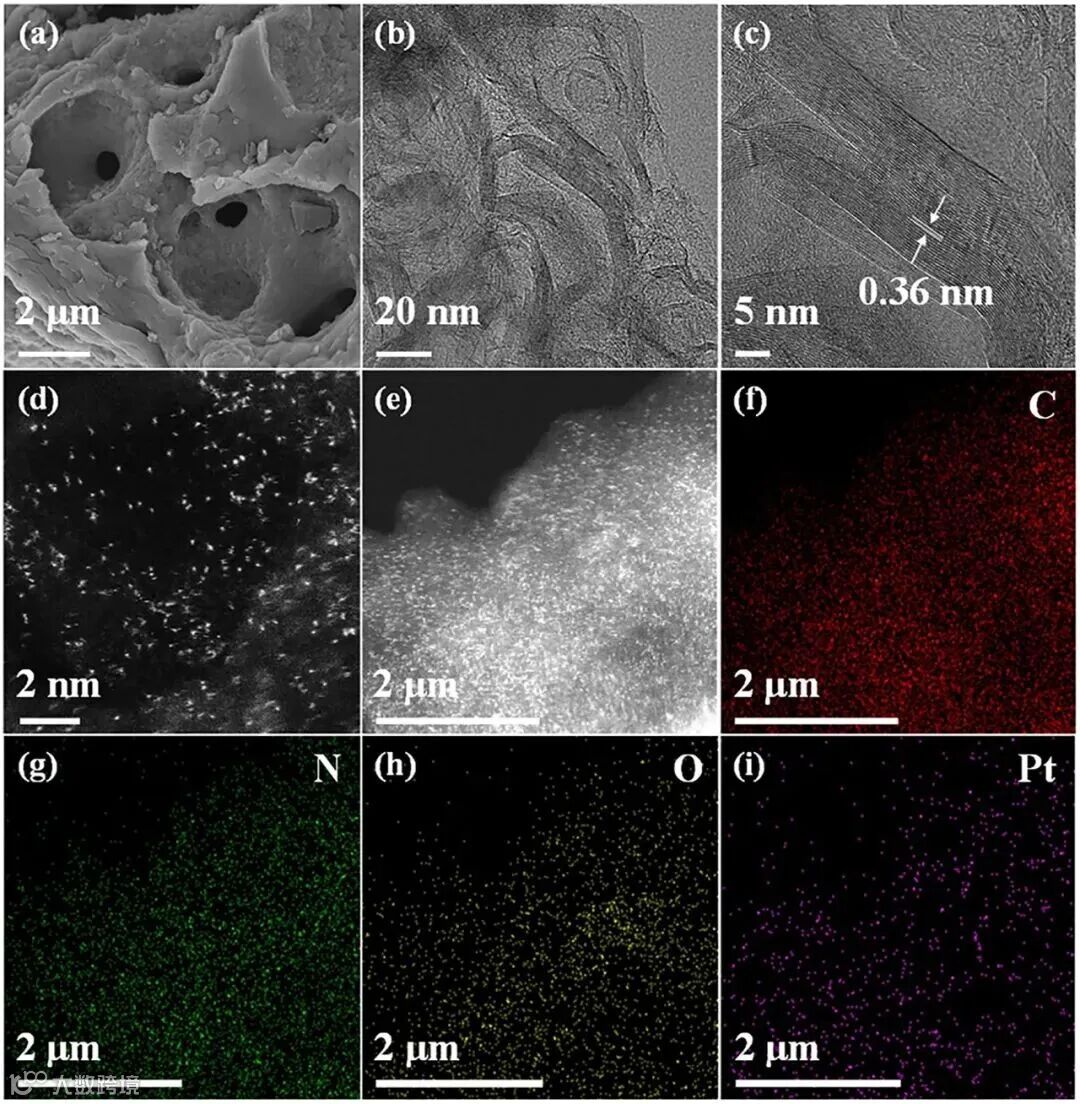

先看图1a-c的形貌。原料是核桃壳，经过焦耳热处理，烧出三维互联的大孔结构——电解液往里渗、氢气往外冒，通道都打通了。
HRTEM里能看到高度石墨化的微区，晶格条纹0.36 nm，对应石墨碳的(002)面。电子能跑得快，催化反应才跟得上。
图1d-e的球差校正HAADF-STEM是“抓”单原子的直接证据：大量孤立的亮点，亮的是铂原子，没有团簇、没有颗粒。图1f-i的EDS面扫，C、N、O、Pt均匀分布——原子级分散，没跑。
02 等离子体掺氮：把锚点种上去
图2把配位环境拆开看。

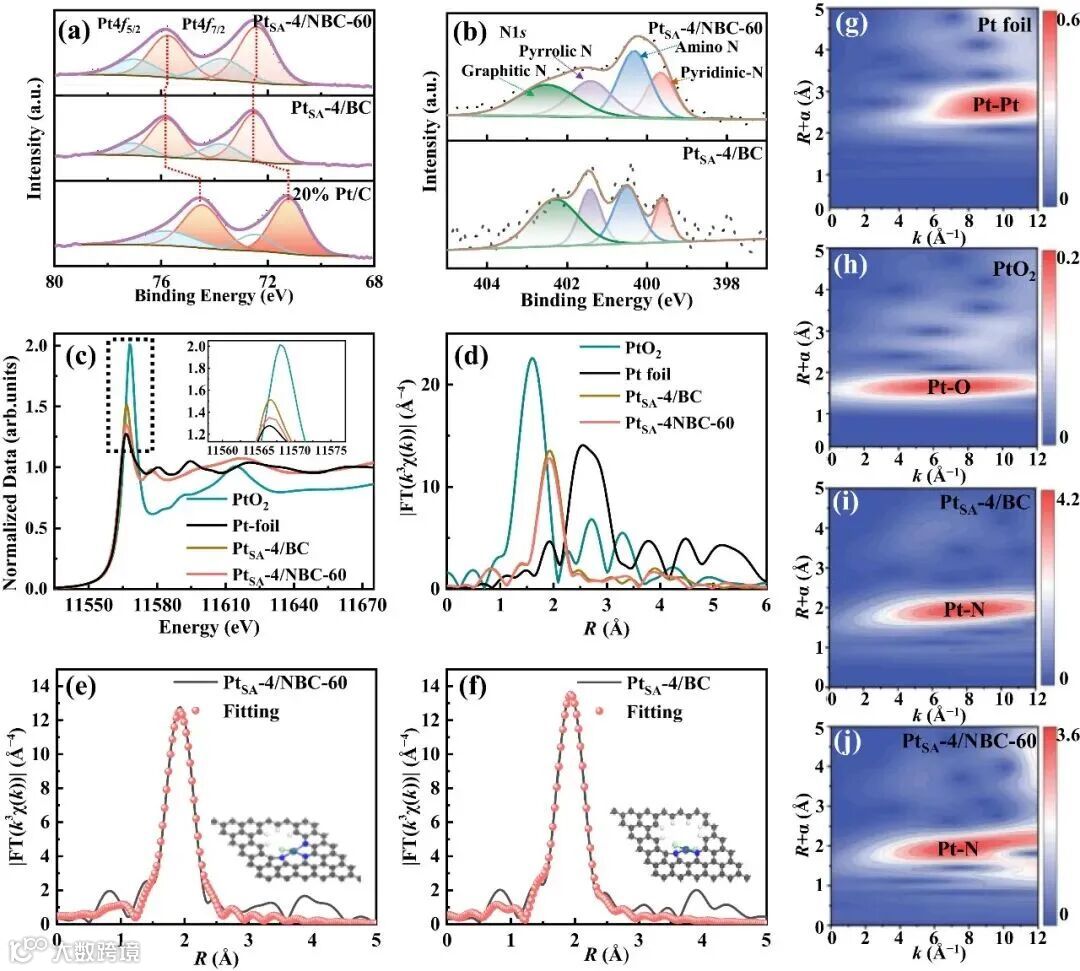

XPS里，铂的峰位往低结合能移（图2a）——氮原子给电子，铂周围电子密度高了，干活更有劲。氮谱（图2b）显示，等离子体处理后，吡啶氮含量显著提升，这种氮是锚铂的“抓手”。
XAFS是实锤。图2c的XANES确认铂的氧化态，图2d的EXAFS里，2.5 Å处Pt-Pt峰完全消失——没团聚，全是单原子。
拟合算出来的配位结构有意思：在最优催化剂PtSA-4/NBC-60里，铂的配位是Pt-N₃Cl₁；没掺氮的对照样里是Pt-N₂Cl₂（图2e-f）。图2g-j的小波变换也确认，没有Pt-Pt键。
03 电化学硬刚：8 mV过电位，9.63 A/mgPt
图3是性能硬指标。

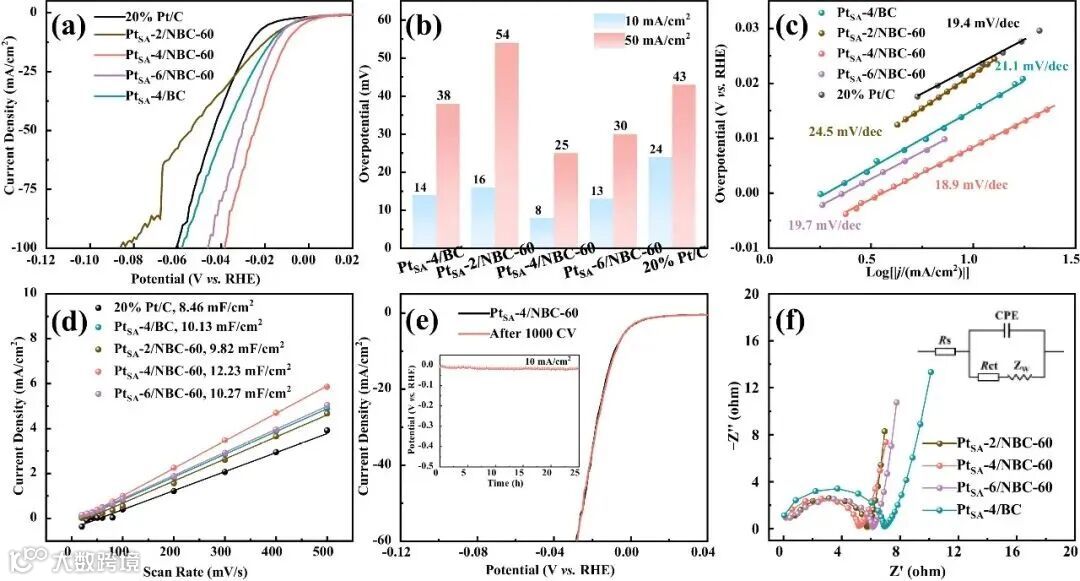

图3a-b的LSV曲线：PtSA-4/NBC-60在10 mA/cm²下过电位只有8 mV——比没掺氮的（14 mV）低，比商业20% Pt/C（24 mV）也低。
图3c的Tafel斜率18.9 mV/dec，走的是Volmer-Tafel快速路径。图3d的双电层电容12.23 mF/cm²，活性位点多。
图3e-f的质量活性：9.63 A/mgPt@25 mV过电位，是商业Pt/C的几十倍。1000圈循环后过电位只涨2 mV，25小时恒流不衰减——稳。
04 DFT算出来的：Pt-N₃Cl₁为什么能打
图4把机制算清楚。

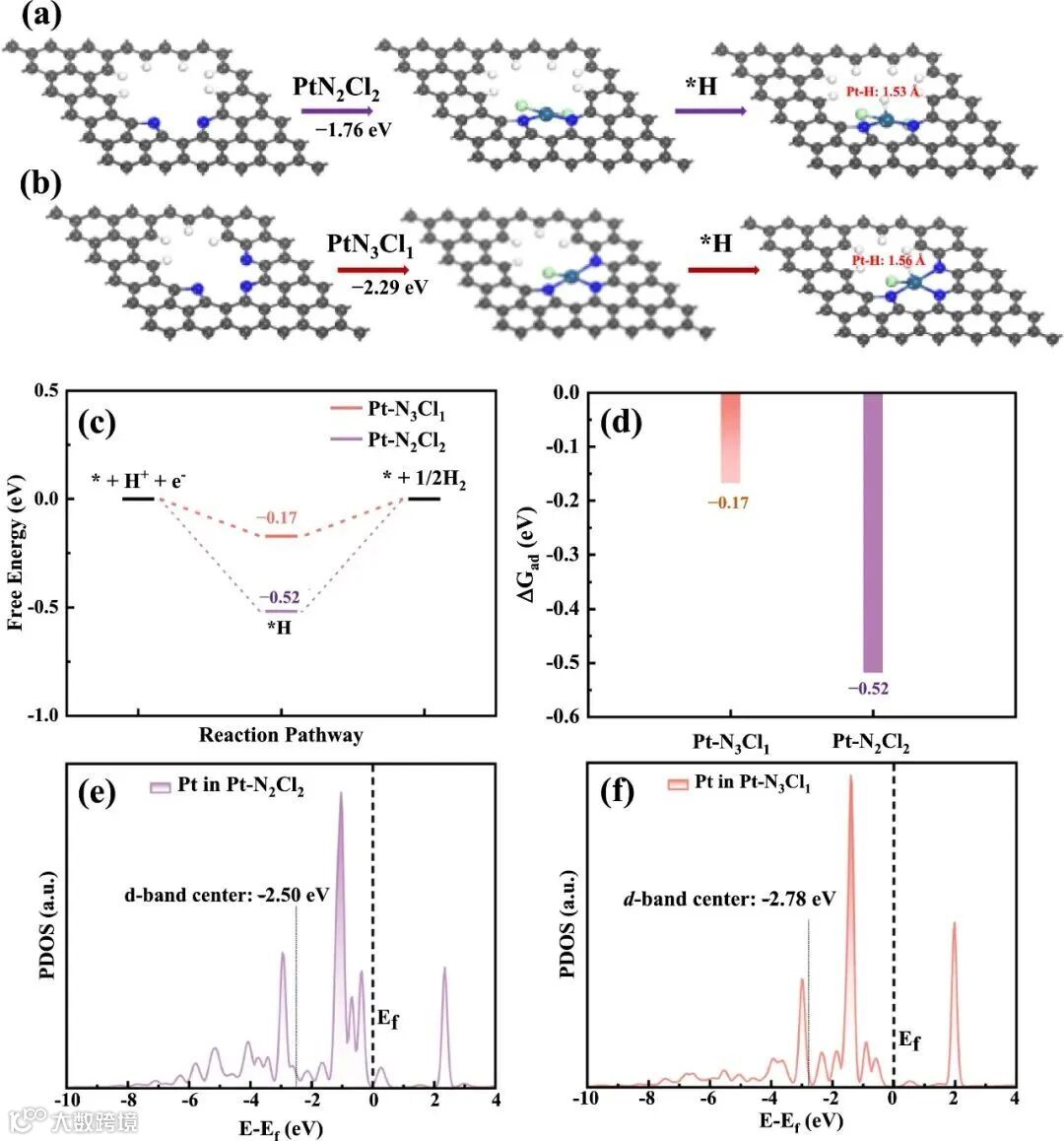

图4a-b的结合能计算：Pt-N₃Cl₁的结合能（-2.29 eV）比Pt-N₂Cl₂（-1.76 eV）更负——热力学上更稳，解释了为什么它不团聚、不流失。
图4c-d的氢吸附自由能（ΔG_H*）：Pt-N₃Cl₁是-0.17 eV，接近理想的0 eV；Pt-N₂Cl₂是-0.52 eV，吸附太强，氢脱不下来。Sabatier原理说，不强不弱才最好。
图4e-f的投影态密度（PDOS）揭示电子起源：Pt-N₃Cl₁的d带中心（-2.78 eV）比Pt-N₂Cl₂（-2.50 eV）下移。d带中心越低，铂和氢的作用越弱，氢吸附适中——过电位低，就来自这儿。
05 这事的看点：焦耳热搭骨架，等离子体种锚点
把这篇的逻辑抽出来，其实是三层设计叠在一起：
骨架层：焦耳热把核桃壳烧成三维多孔炭，石墨化程度高、孔道通，电子和物质都能跑。
锚点层：等离子体往里掺氮，吡啶氮是单原子的“抓手”，把铂一个个钉住。
配位层：Pt-N₃Cl₁的配位结构，把d带中心调到合适位置，氢吸附不强不弱，反应能垒最低。
最后落在应用上：8 mV过电位、9.63 A/mgPt、25小时不衰减——废弃生物质变成高性能催化剂载体，这条路通了。
文献信息
Joule heating construction of nitrogen-rich biochar-anchored platinum single atoms for efficient hydrogen evolution
Chinese Chemical Letters, 2026
DOI: 10.1016/j.cclet.2026.03.001
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
