西安交通大学JCIS：基于焦耳热技术的集成优化策略实现快速制备高性能LATP固态电解质（清华DeepSeek手册免费送） 中科精研材料制备技术研究院
全球能源危机促使能源生产和消费模式发生深刻变革，推动了高效电化学能量 存储设备的开发。全固态锂金属电池（ASSLMBs）因其高能量密度和安全性备受关注，但其实际应用受限于固态电解质（SSEs）的内在缺陷和界面接触不良导致的锂枝晶生长问题。优化SSEs的体相结构和界面接触对于提升ASSLMBs的性能至关重要。
西安 交通大学王嘉楠副教授团队在《Journal of Colloid and Interface Science》期刊上发表的最新研究成果，提出了一种基于超快速焦耳热烧结（UHS）技术的集成优化策略，用于同时解决Li1.3Al0.3Ti1.7(PO4)3（LATP）固态电解质的体相缺陷和全固态锂金属电池（ASSLMBs）中的界面接触问题。
创新的集成优化策略 ：通过引入特定的烧结助剂（B₂O₃和LiBF₄）和双过程烧结方法（预退火和超快速焦耳热处理），实现了LATP SSEs的快速致密化。
显著提升的电化学性能 ：采用热脉冲焊接（TPW）技术对集成的阳极/SSE/阴极进行处理，显著改善了SSE与电极之间的界面接触，促进了连续离子传导网络的形成，从而提高了电化学动力学性能。
卓越的电池性能 ：经过优化的Li||LATP||NCM811 ASSLMBs展现出卓越的比容量（185.9 mAh/g，0.2 C）和强大的循环稳定性（100个循环后容量保持率为90.9%）。
图1：集成优化策略示意图

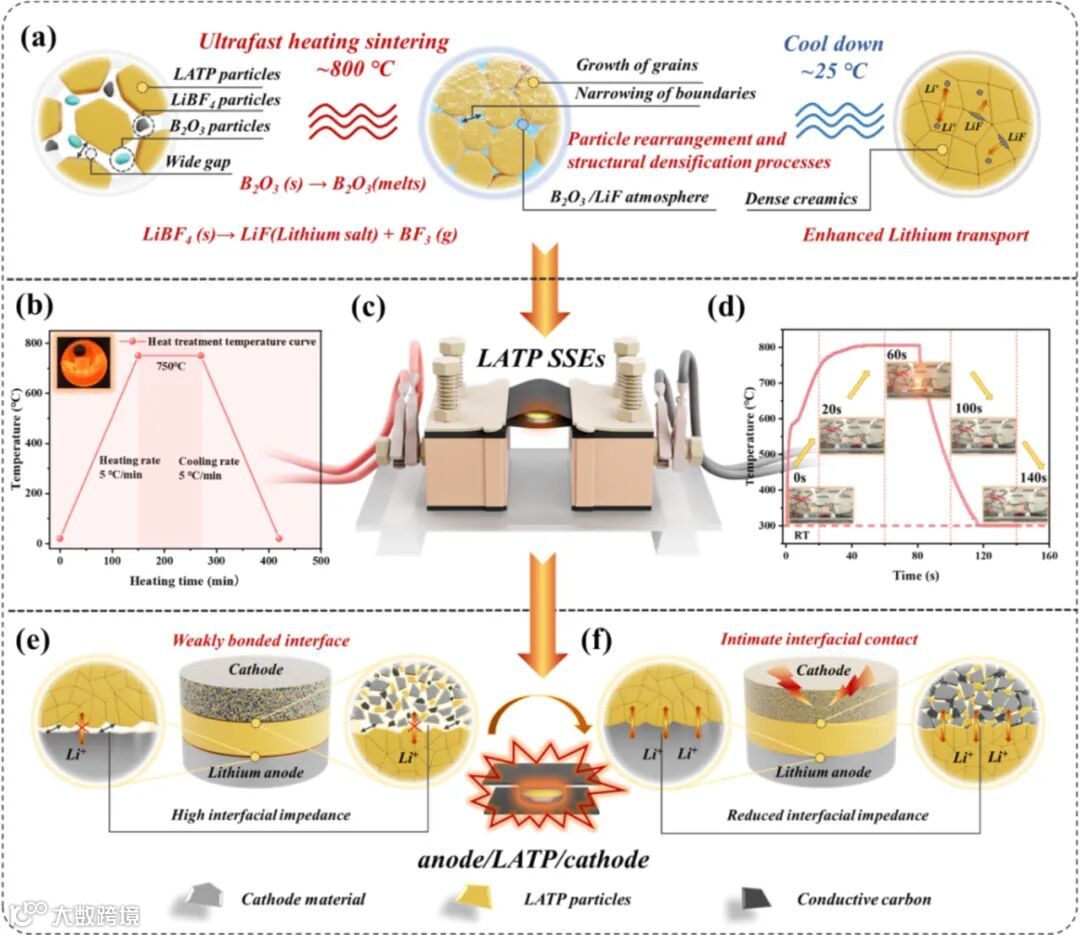

图1展示了通过超快速焦耳热烧结（UHS）技术对Li1.3Al0.3Ti1.7(PO4)3（LATP）固态电解质进行体相和界面优化的集成策略。通过添加液相烧结剂（B₂O₃）和离子添加剂（LiBF₄），显著改善了LATP的致密化过程。熔融的B₂O₃作为“润滑剂”，促进颗粒的扩散和重排，而LiBF₄填充孔隙并转化为LiF，促进晶界融合并补充锂的损失。
图2：表面形貌和结构分析

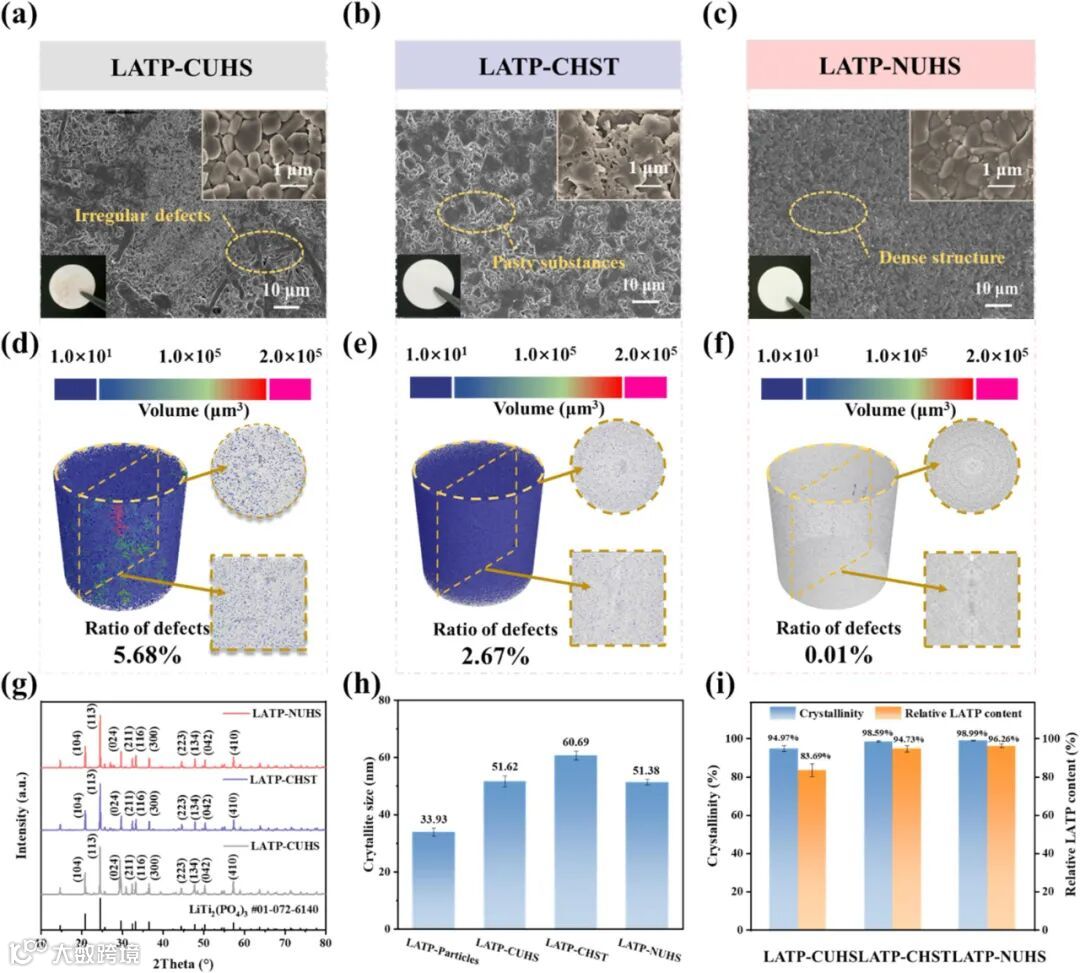

图2通过扫描电子显微镜（SEM）和X射线计算机断层扫描（X-CT）技术对不同方法制备的LATP SSEs的表面形貌和内部结构进行了分析。结果显示，新型超快速焦耳热烧结（NUHS）方法制备的LATP SSEs具有更紧凑和均匀的表面微观结构，且内部结构致密化程度最高，缺陷率仅为0.01%。
图3：结构演变监测

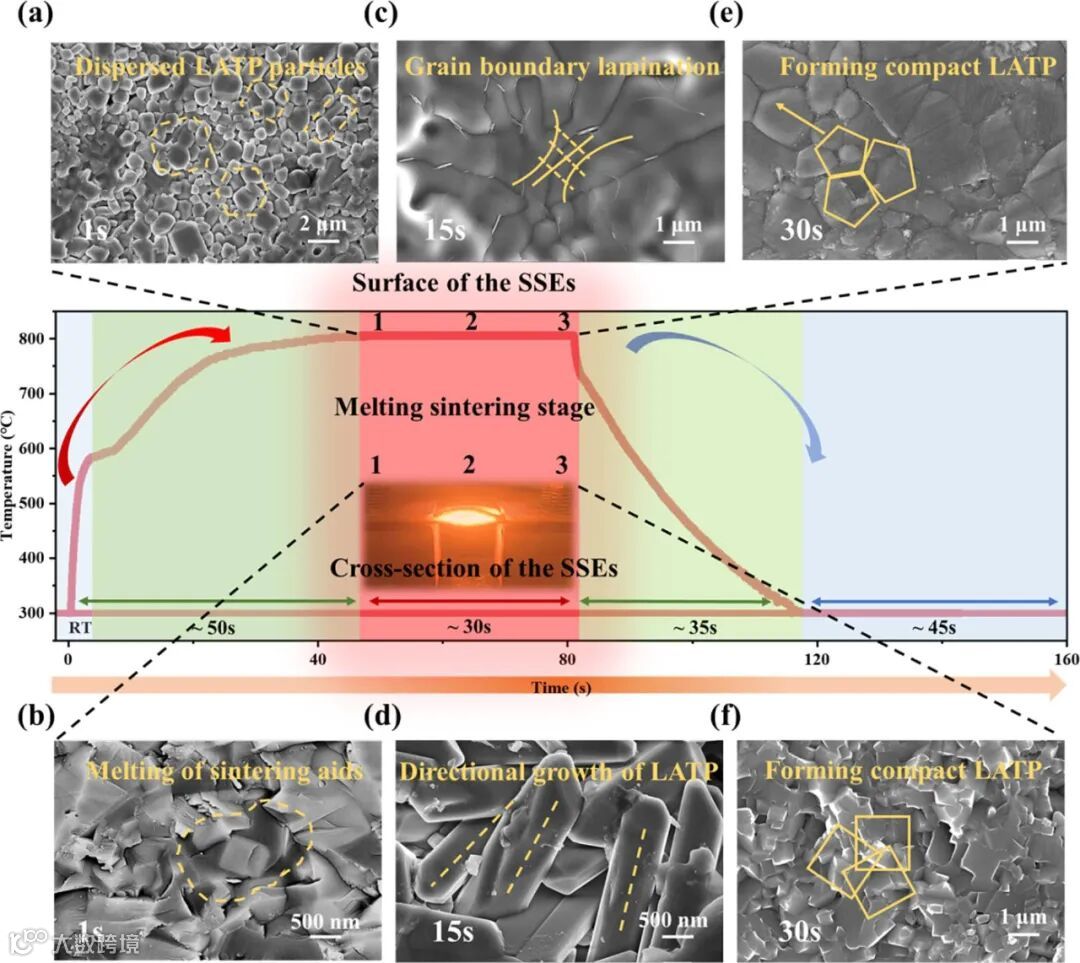

图3通过SEM技术动态监测了新型超快速焦耳热烧结（NUHS）过程中LATP固态电解质的结构演变。结果显示，NUHS技术在烧结初期能够有效去除挥发性杂质，烧结中期颗粒开始熔化并相互粘附，最终形成高致密化的LATP SSEs。
图4：热稳定性与机械性能评估

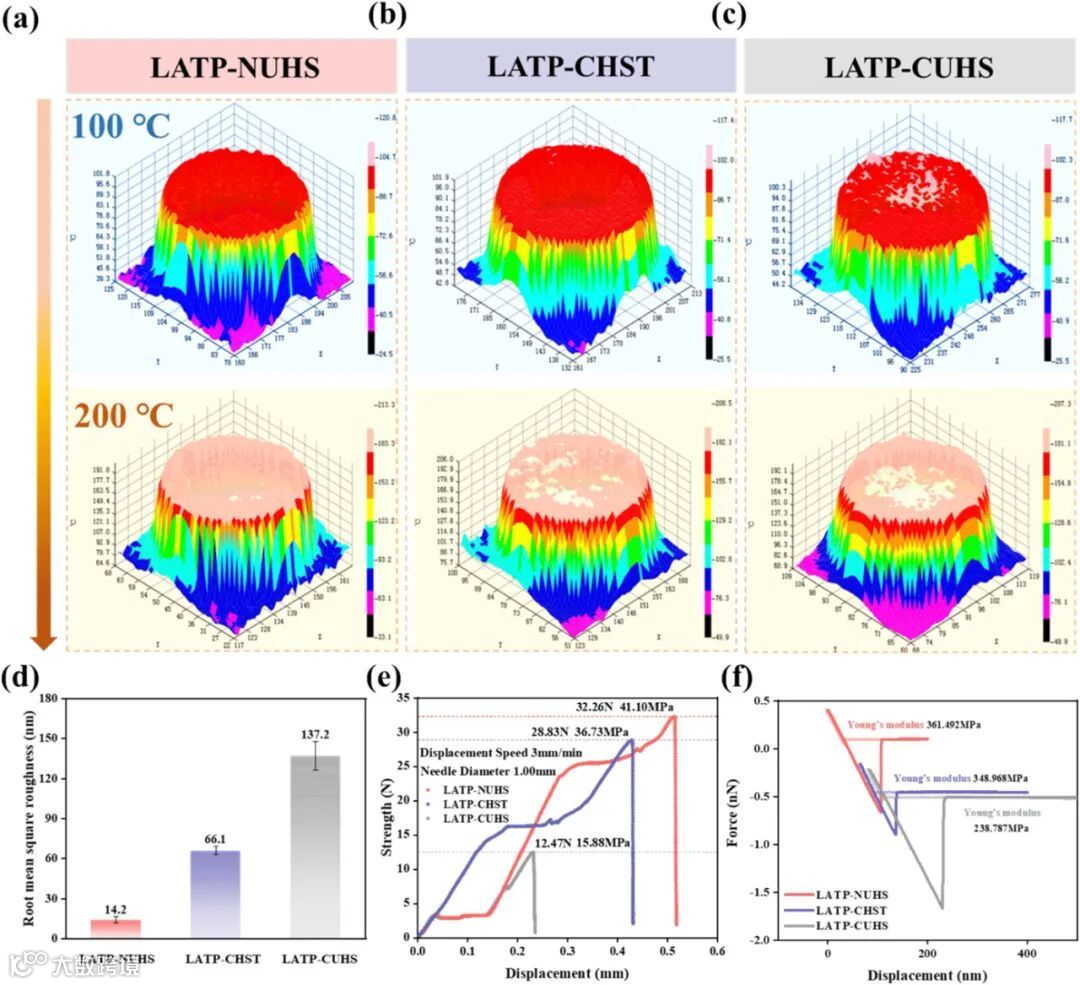

图4对不同方法制备的LATP SSEs的热稳定性、机械性能和表面粗糙度进行了综合评估。结果显示，NUHS方法制备的LATP SSEs具有均匀稳定的热分布、最低的表面粗糙度和优异的机械强度。
图5：离子电导率与界面优化

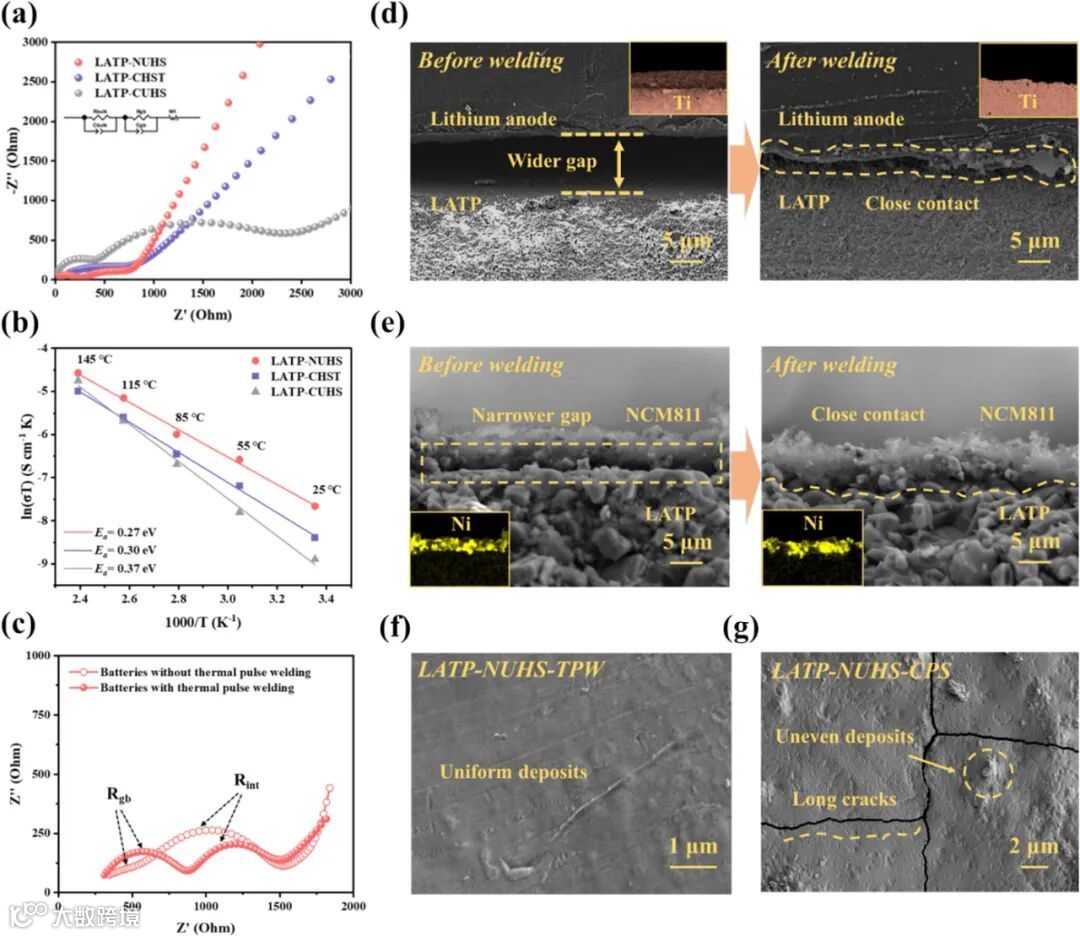

图5对不同方法制备的LATP SSEs的离子电导率以及界面优化策略对电池性能的影响进行了详细分析。结果显示，NUHS方法制备的LATP SSEs具有最高的离子电导率和最低的界面电阻，显著提升了电池的电化学性能。
图6：全固态锂金属电池的电化学性能

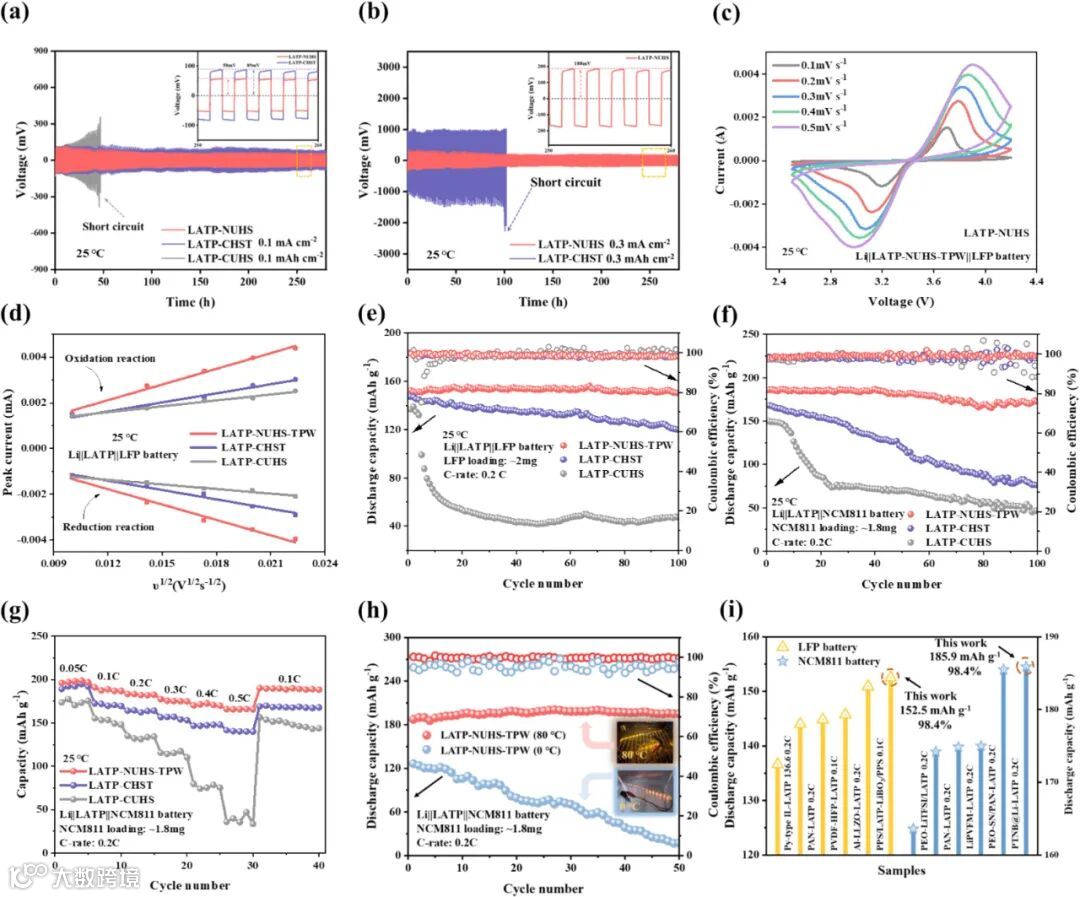

图6系统地展示了基于新型超快速焦耳热烧结（NUHS）技术优化的Li1.3Al0.3Ti1.7(PO4)3（LATP）固态电解质的全固态锂金属电池（ASSLMBs）的电化学性能。结果显示，NUHS方法制备的LATP SSEs在磷酸铁锂（LFP）和镍钴锰酸锂（NCM811）电池中均展现出卓越的比容量和循环稳定性。
本研究通过超快速焦耳热烧结技术，成功解决了Li1.3Al0.3Ti1.7(PO4)3（LATP）固态电解质的体相缺陷和全固态锂金属电池（ASSLMBs）中的界面接触问题，显著提升了ASSLMBs的性能。这种集成优化策略不仅提高了LATP SSEs的结晶度和致密化程度，还增强了其热机械稳定性和抗应力侵蚀能力，为高性能ASSLMBs的快速制造提供了重要的技术参考。
在材料科学和能源存储领域，高效的实验设备是推动科研进展的关键因素之一。深圳 中科精研科技有限公司推出的高通量全自动焦耳加热装置
这种先进的焦耳加热装置不仅能够满足科研人员在高温实验中的多样化需求，还能为类似LATP固态电解质的制备提供强大的技术支持，助力科研人员在高性能材料和能源存储领域取得更多突破性成果。
清华大学新闻与传播学院新媒体研究中心元宇宙文化实验室推出了《DeepSeek ：从入门到精通》 手册，这本104页的详细指南涵盖了从基础操作到高级应用的各个方面，现在（关注公众号）加小编客服微信，即可免费领取 这本手册，开启你的AI学习之旅！
关注
在线咨询
