导语
锂硫电池商业化受限于Li₂S正极的动力学迟滞与穿梭效应。天津大学杨永安教授团队在《Nano Research》上发表创新研究成果。团队采用高温冲击焦耳加热技术，在400°C、仅30秒内成功制备出五元高熵硫化物催化剂（MnFeCoNiCuS），并结合双壳层Li₂S正极设计，构建出高性能复合电极。该电极在0.5C倍率下循环100周后容量保持609 mAh g⁻¹，在2C高倍率下容量达562 mAh g⁻¹，性能较传统正极提升超40%，为锂硫电池的电极设计提供了新范式。
🔍 研究亮点
超快合成：焦耳加热技术30秒内实现高熵催化剂制备，较传统方法效率提升百倍
性能卓越：复合正极在0.5C下循环100周容量保持609 mAh g⁻¹，2C高倍率下容量达562 mAh g⁻¹
结构创新：双壳层Li₂S@Li₂S₆@Li₂S₂结构构建梯度化离子/电子传输通道
协同增效：高熵催化剂与双壳层结构协同提升界面催化效率与电荷转移动力学
📊 图文解析

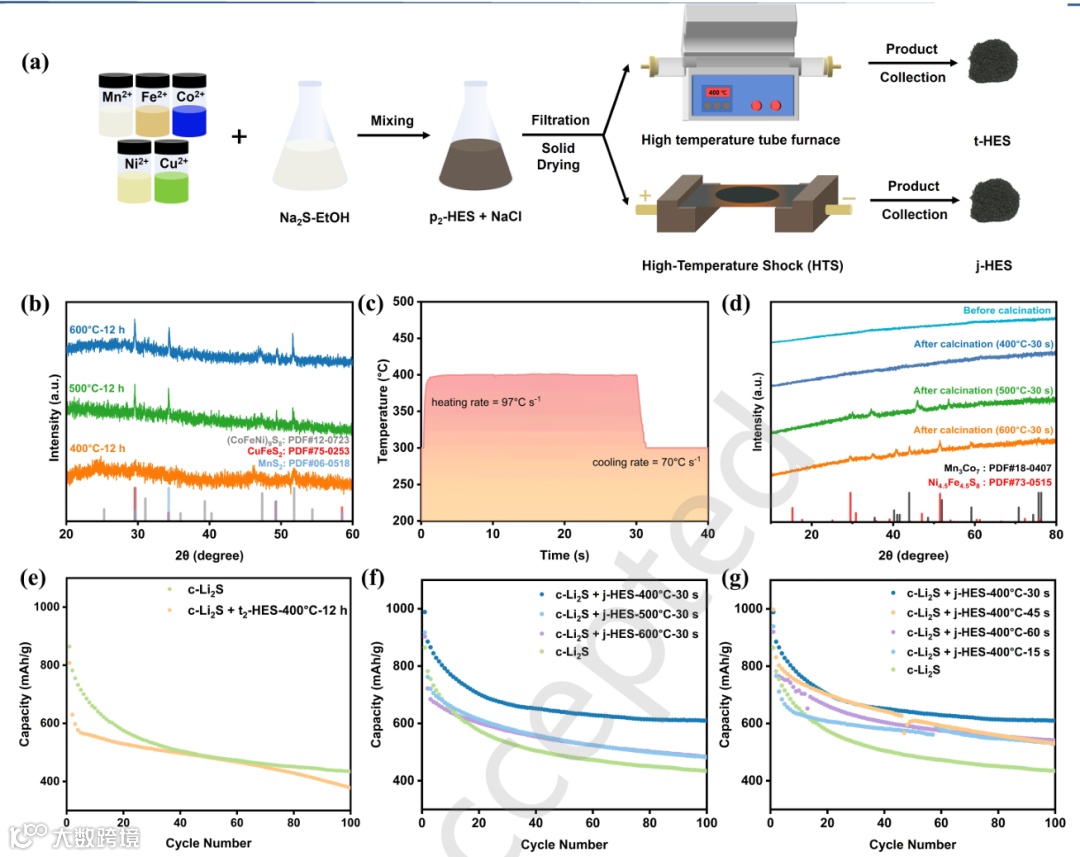

图1 合成路径与性能对比：对比传统管式炉烧结与焦耳加热合成，发现j-HES-400°C-30s样品呈现非晶态特征，且电化学性能最优，初始容量达989 mAh g⁻¹，100次循环后容量保持率62%。

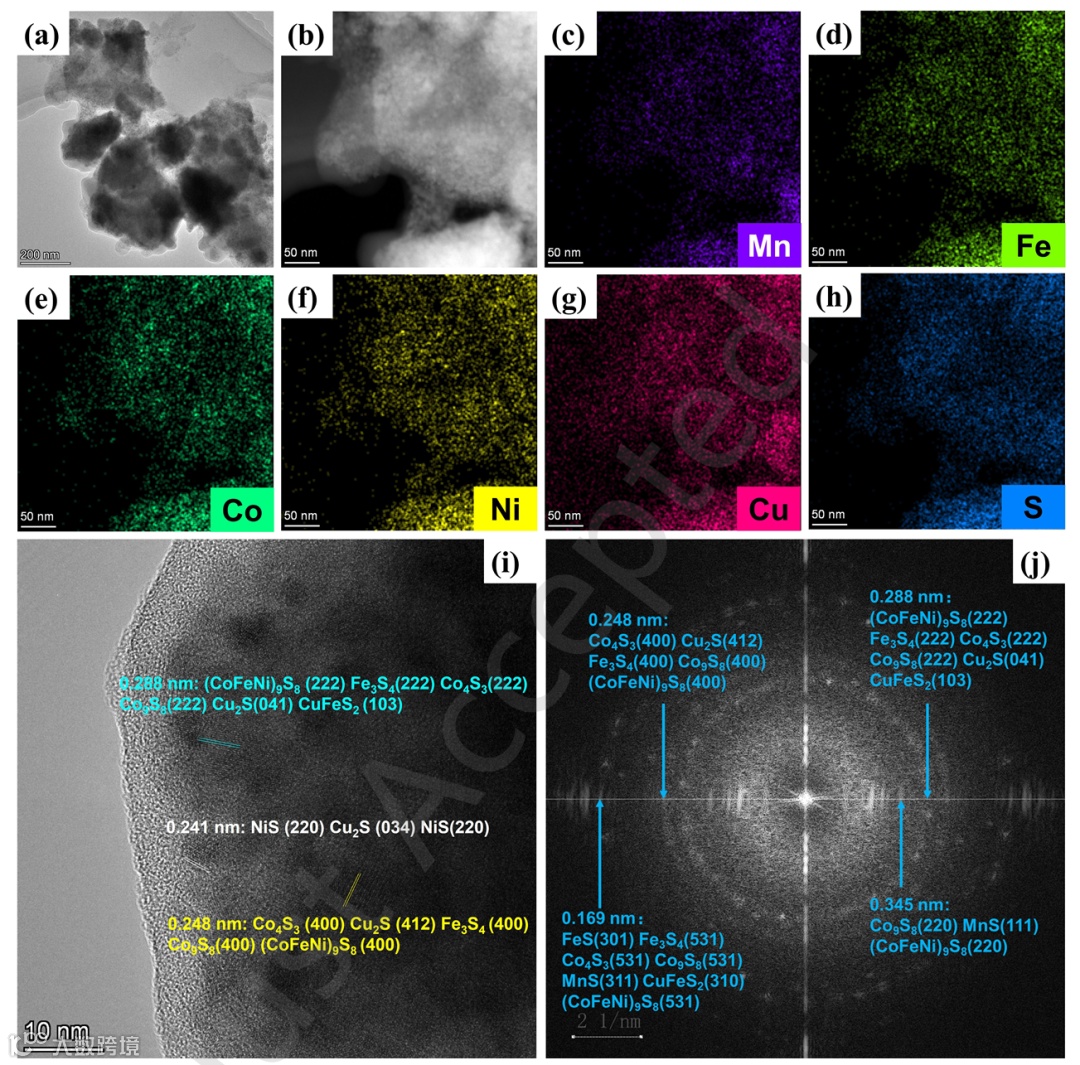

图2 微观结构与元素分布：TEM与EDS分析证实Mn、Fe、Co、Ni、Cu五种元素均匀分布，HRTEM显示多种硫化物纳米晶嵌于非晶基质中的复杂结构。

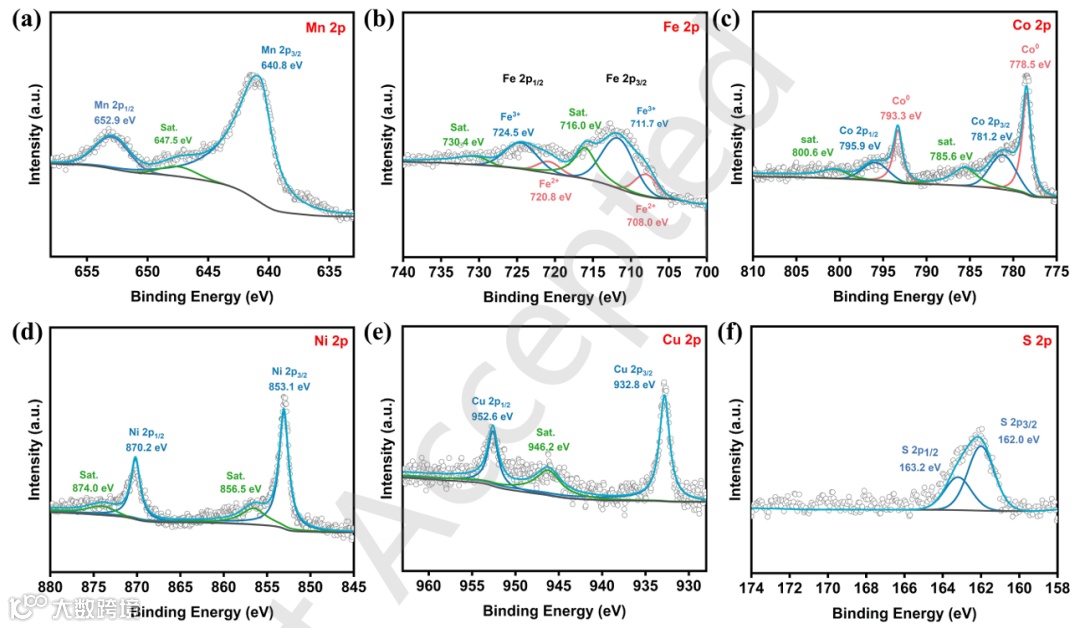

图3 表面化学态分析：XPS揭示金属元素以混合价态存在，Cu在HTS过程中自发还原，多元价态共存优化了对多硫化物的吸附与催化转化。

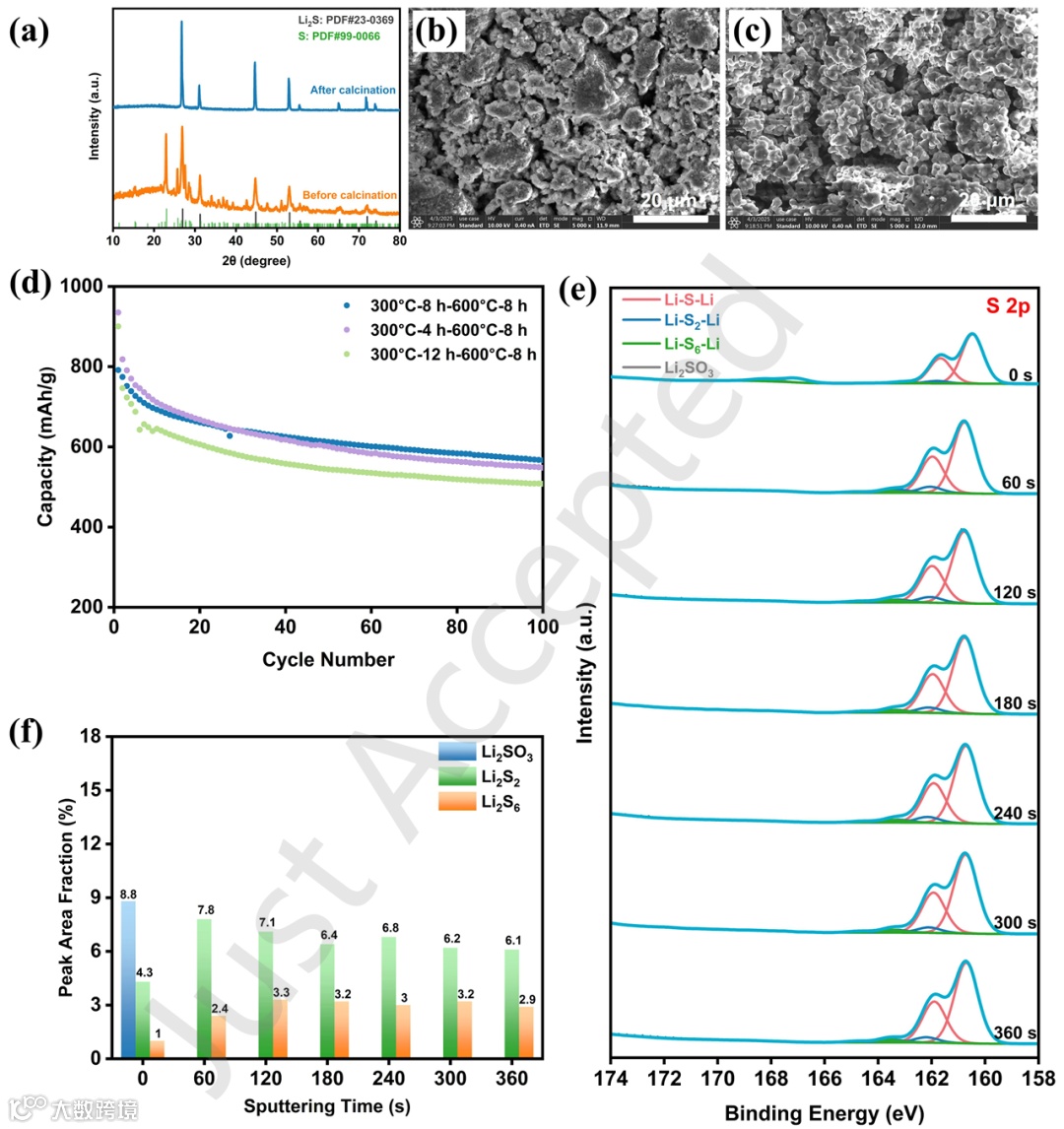

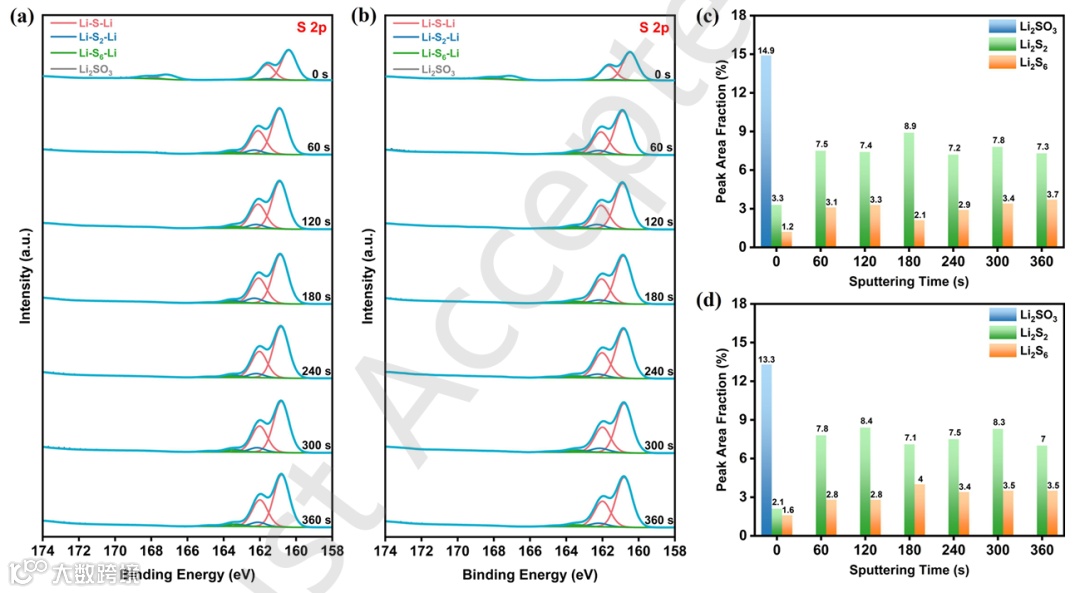

图4 双壳层结构演变：XPS深度剖析证实Li₂S@Li₂S₆@Li₂S₂双壳层结构成功构建，300°C预处理8小时的样品性能最佳。
图5 形成机制研究：热处理时间对双壳层结构影响显著，8小时为最优条件，过短或过长均破坏理想梯度构型。

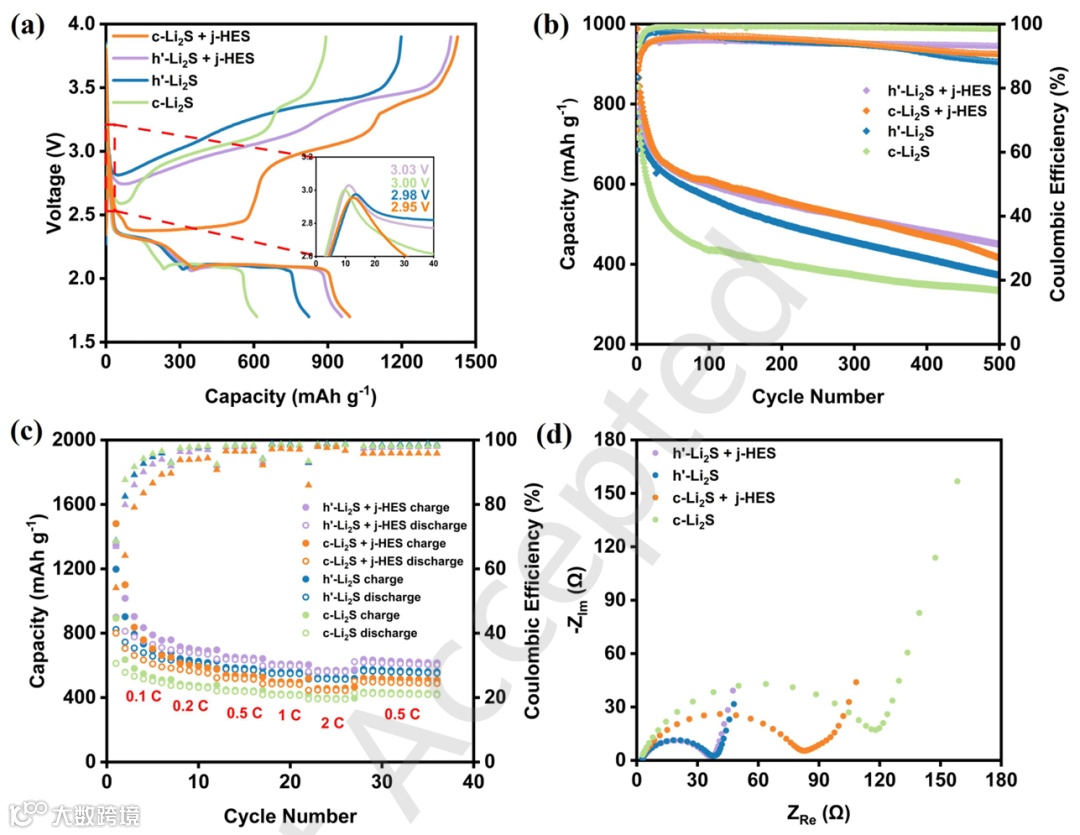

图6 综合电化学性能：复合正极具有最低电荷转移电阻（32 Ω） 和最高锂离子扩散系数（5.27×10⁻¹⁰ cm² s⁻¹），协同作用显著提升电池性能。
⚙️ 技术支撑
本研究的成功实施依赖于以下核心技术与理论：
高温冲击焦耳加热系统：实现400°C、30秒瞬时合成，抑制相分离，促进高熵态形成
程序升温固相法：精确控制热处理温度与时间，构建梯度化双壳层结构
多尺度表征平台：结合XRD、TEM、XPS深度剖析等手段，全面解析材料结构与化学状态
电化学测试体系：通过EIS、倍率性能、循环稳定性测试，系统评估电极综合性能
该技术路线与高熵材料设计、界面工程及先进电池技术领域高度契合。
💎 总结与展望
本研究通过焦耳加热超快合成与双壳层结构设计的协同策略，成功解决了Li₂S正极动力学迟滞难题。高熵催化剂与梯度化正极结构的复合体系显著提升了锂硫电池的循环稳定性与倍率性能。该工作不仅为锂硫电池电极设计提供了新思路，也彰显了高熵材料在能源存储领域的应用潜力。未来，该策略有望推动高能量密度锂硫电池的实际应用。
文献信息
作者：Xiaohu Hu, Xiao Sun, Yuzhe Zhang, Dehang Ren, Yongan Yang
MnFeCoNiCuS high-entropy catalyst and double-shell Li2S cathode for boosting lithium-sulfur battery performance
Nano Research, 2025
DOI: https://doi.org/10.26599/NR.2025.94908206
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
