导语
面对电磁污染治理与隐身技术的迫切需求，开发高性能电磁波吸收材料已成为功能材料领域的研究热点。近日，西北工业大学成来飞教授与西安科技大学赵幸教授团队在材料领域顶级期刊《Journal American Ceramic Society》上发表创新研究成果。团队采用焦耳加热超快合成技术，在1200°C、仅20秒内成功制备出新型高熵MAX相材料(Ti₁/₅Nb₁/₅Ta₁/₅Hf₁/₅V₁/₅)₂AlC。该材料展现出卓越的电磁波吸收性能，在2.7毫米厚度下实现最小反射损耗-46.07 dB，并在1.5毫米厚度下获得4.08 GHz的有效吸收带宽，为高性能电磁吸收材料的快速制备提供了全新解决方案。
研究亮点
超快合成：20秒内完成高熵MAX相制备，比传统方法提速数百倍
性能卓越：实现-46.07 dB超强反射损耗与4.08 GHz宽频吸收
结构创新：高熵设计诱发晶格畸变与缺陷，显著增强极化损耗
应用广泛：在雷达隐身与电磁防护领域展现巨大应用潜力
图文解析

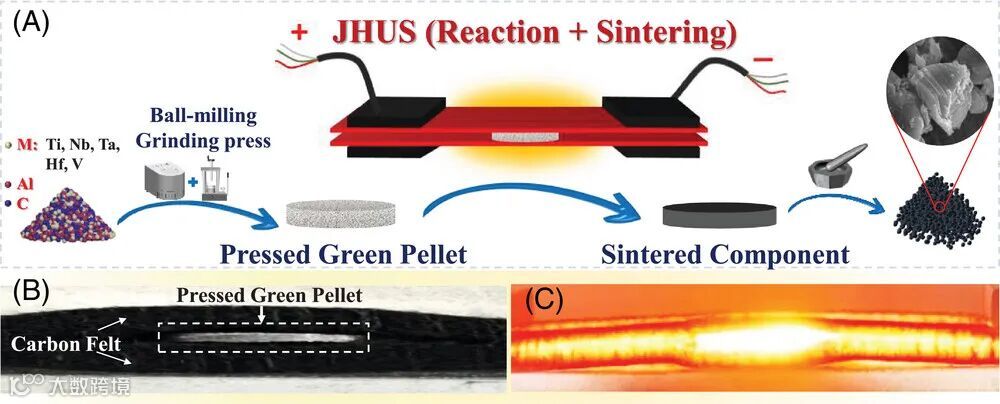

图1 展示了焦耳加热合成装置与工艺流程，该技术通过直流脉冲电流实现瞬时高温，在20秒内达到1200°C并完成相变反应，有效抑制元素偏析与晶粒异常长大。

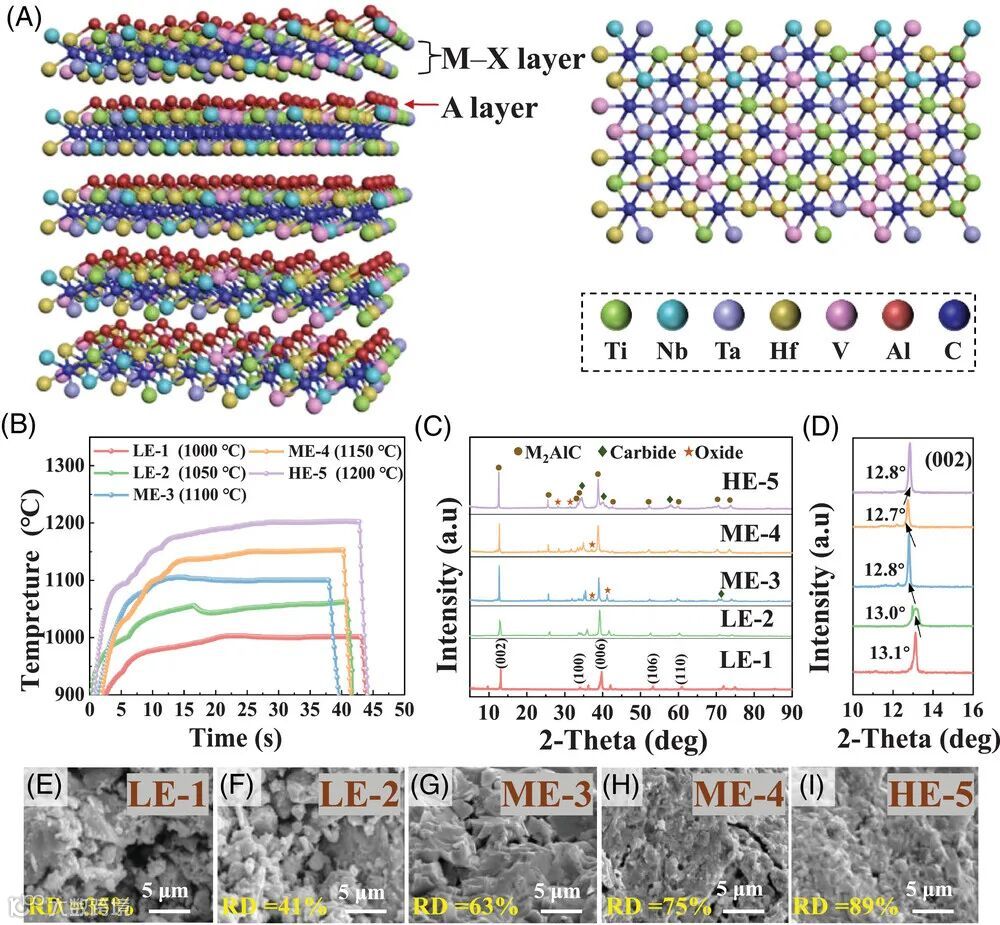

图2 的结构表征证实五种过渡金属在M位实现原子级均匀分布，形成纯相211结构，随着熵值增加，材料致密度显著提升。

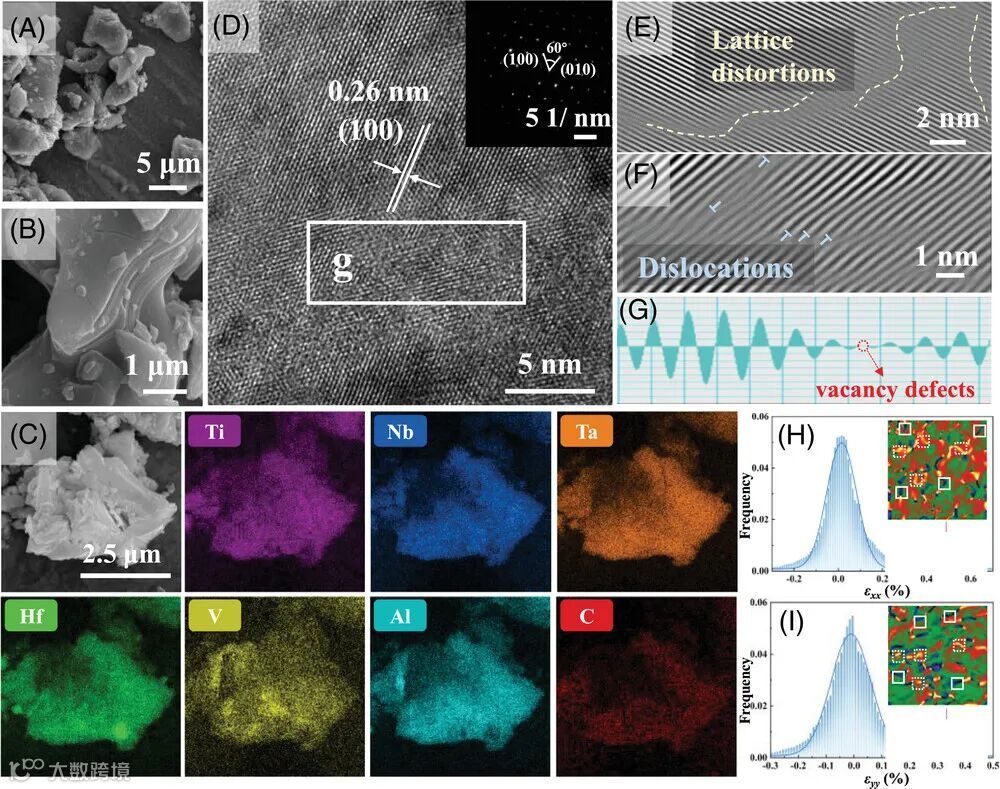

图3 的微观结构分析揭示了材料中的位错、空位等缺陷结构，这些微观特征为增强介电损耗提供了关键机制。

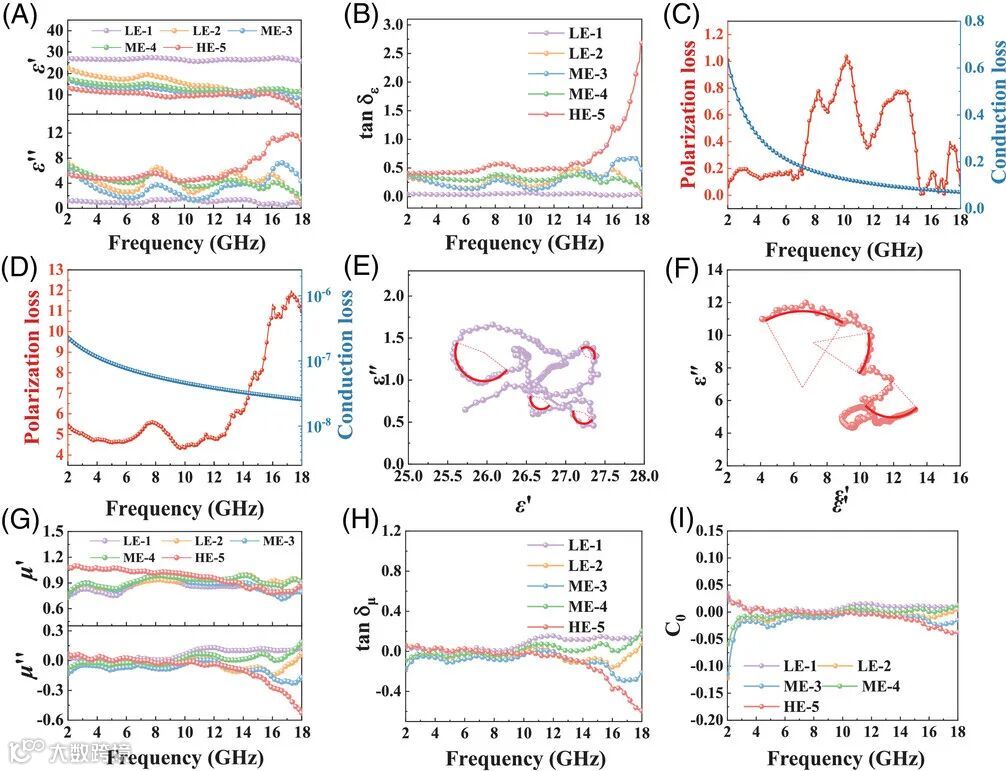

图4 的电磁参数分析表明高熵MAX相具有最优的阻抗匹配特性，极化损耗贡献占主导地位，多种极化机制协同作用。

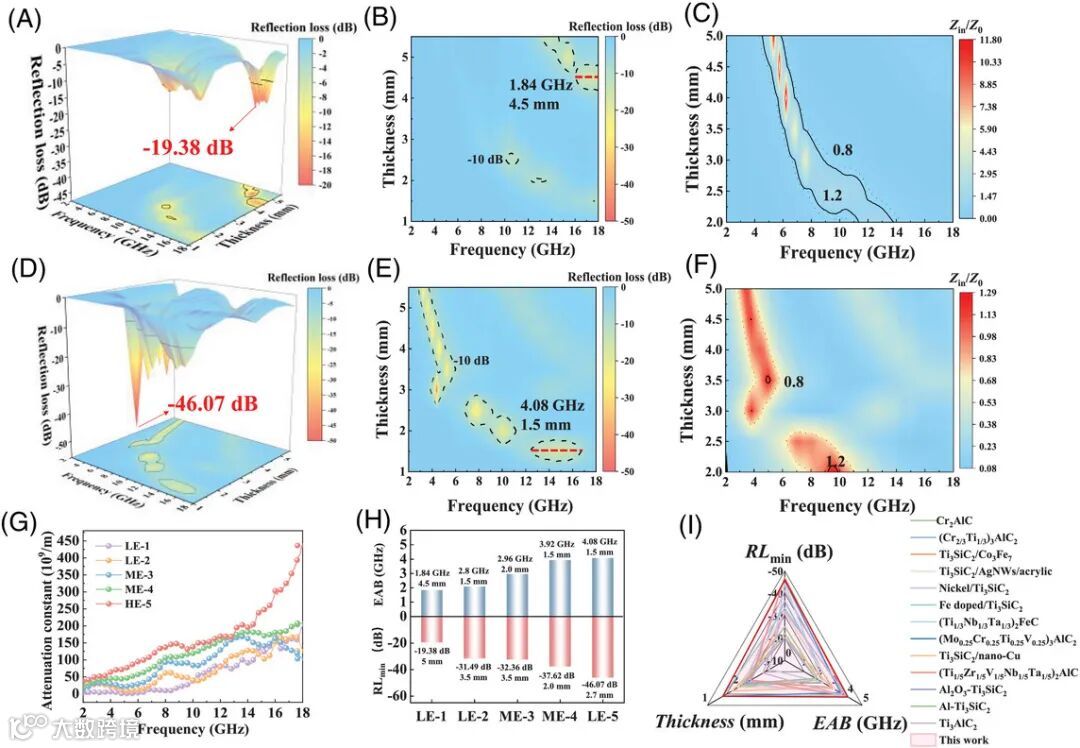

图5 的性能评估显示HE-5在吸收强度、带宽与厚度三个关键指标上均表现出综合优势。

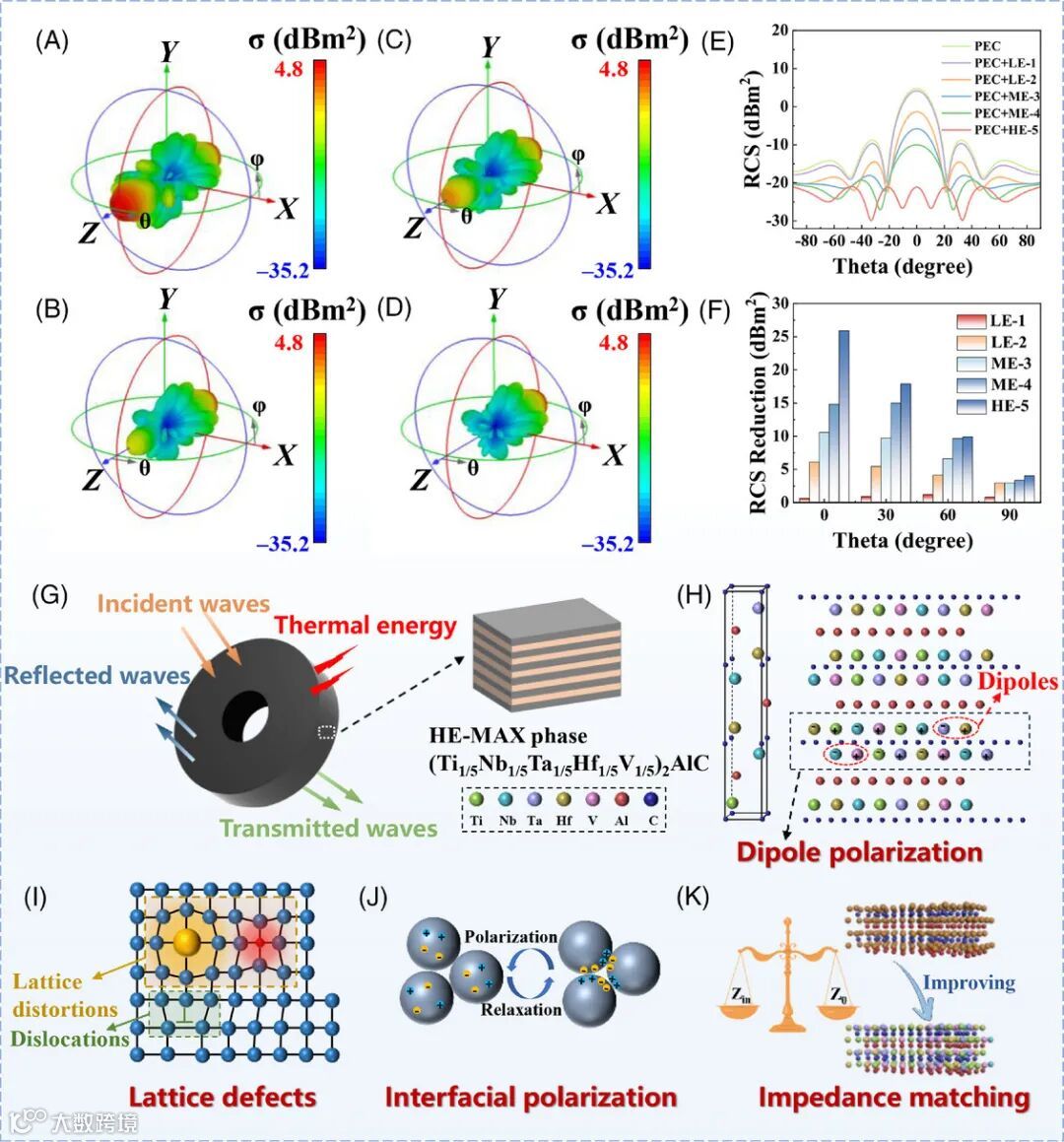

图6 的雷达散射截面模拟验证了材料在实用条件下的卓越隐身性能，其RCS减量幅度显著优于对比样品。
技术支撑
本研究的成功实施依赖于以下核心技术与设备支持：
瞬时高温系统：具备精确温控能力的焦耳加热设备，实现20秒内升温至1200°C
真空反应环境：确保合成过程中材料不受氧化影响
多元前驱体设计：五种过渡金属元素的精准配比与均匀混合
先进表征平台：结合XRD、HRTEM、EDS等多尺度分析手段
该技术路线与超快材料合成、高熵材料设计及功能陶瓷制备领域的技术平台高度兼容，为高性能电磁功能材料的开发提供了创新路径。
总结展望
本研究通过焦耳加热超快合成技术，成功实现了高性能高熵MAX相电磁吸收材料的快速制备，在20秒内完成材料合成并展现出卓越的吸波性能。该工作不仅证明了高熵设计在优化材料电磁特性方面的独特价值，也彰显了焦耳加热技术在先进陶瓷制备中的效率优势。未来，该策略有望拓展至更多元的高熵材料体系，为下一代电磁功能材料的开发提供新的技术范式。
文献信息
Joule heating-driven ultrafast synthesis of high-entropy MAX phase as a robust electromagnetic wave absorber
Journal American Ceramic Society, 2025
DOI: 10.1111/jace.70308
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
