2025年1月14日，南京理工大学的兰司、朱贺教授和中国科学院上海应用物理研究所的曾建荣研究员等在《Chinese Chemical Letters》期刊上发布了题为“Ultrafast synthesis of tetragonal-distorted FeCoNiCuCr high-entropy alloy nanoparticles for enhanced OER performance”的研究论文。该研究提出了一种创新的超快速碳热冲击（CTS）方法，成功合成了FeCoNiCuCr高熵合金纳米颗粒，并实现了其在氧气进化反应（OER）中的卓越电催化性能。这一研究为非贵金属OER电催化剂的开发提供了新思路，同时也为高效能源转换技术的应用前景开辟了新途径。

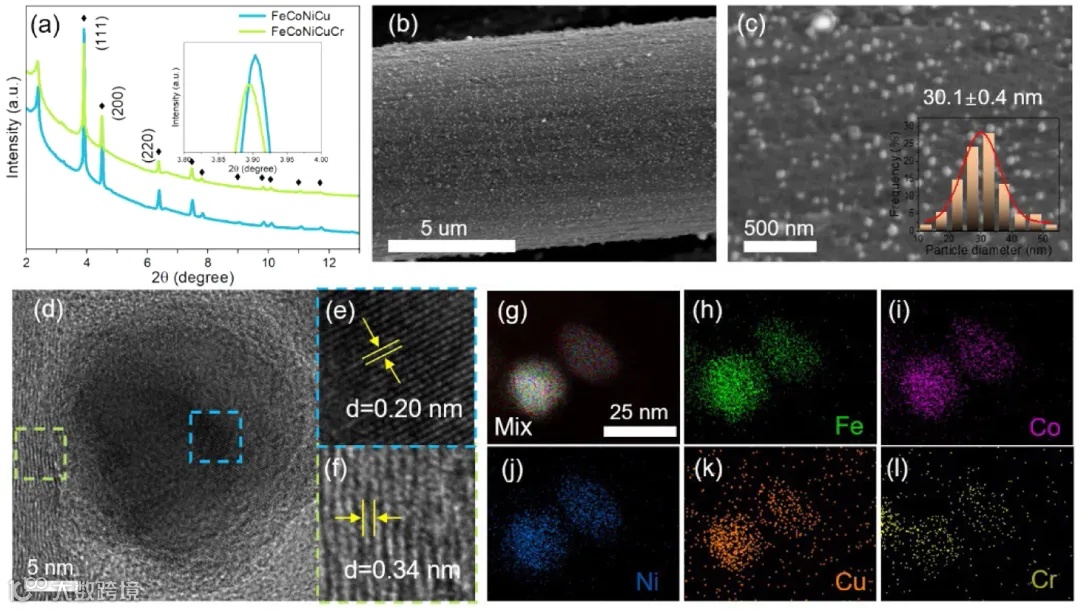

图1展示了FeCoNiCuCr和FeCoNiCu两种合金的X射线衍射（XRD）分析结果。两种合金均显示面心立方（Fm-3m）结构，但FeCoNiCuCr的XRD峰值发生了位移，指示Cr的加入引发了晶格膨胀。此外，扫描电子显微镜（SEM）图像表明，FeCoNiCuCr纳米颗粒在预处理的碳纤维上均匀分布，较未处理的碳纤维更为细小且分布均匀。

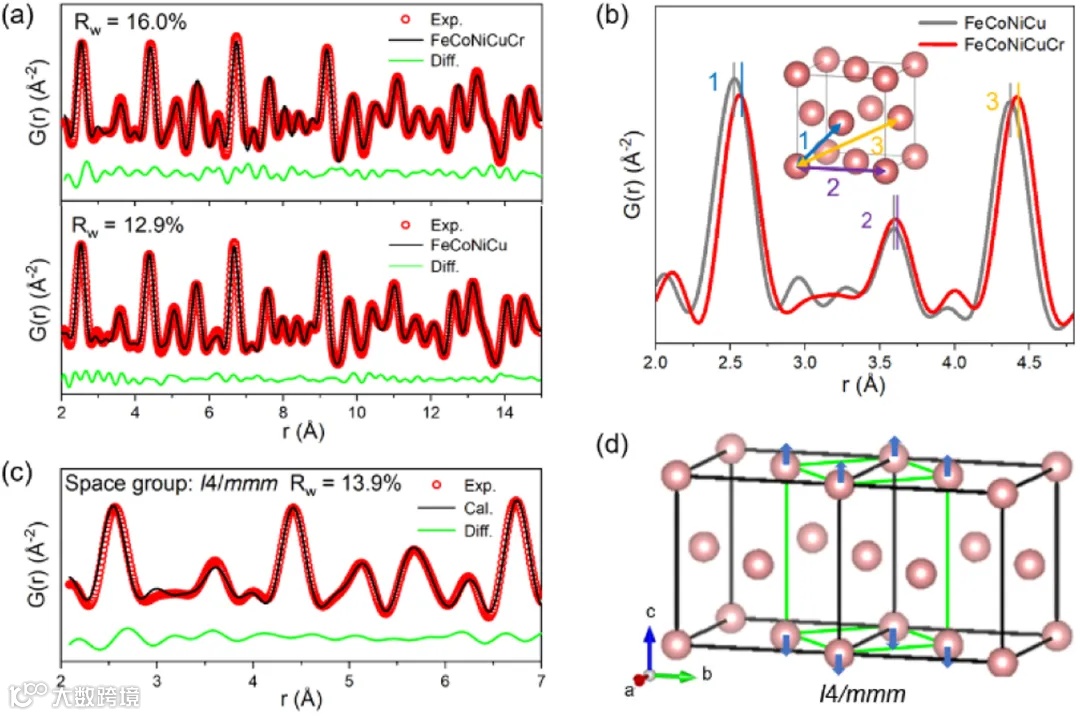

图2通过同步辐射PDF数据揭示了FeCoNiCuCr的局部结构特征。与FeCoNiCu相比，FeCoNiCuCr在局部结构上展现了四方畸变，打破了面心立方结构的对称性。该畸变为材料提供了更多的活性位点，增强了电催化性能。

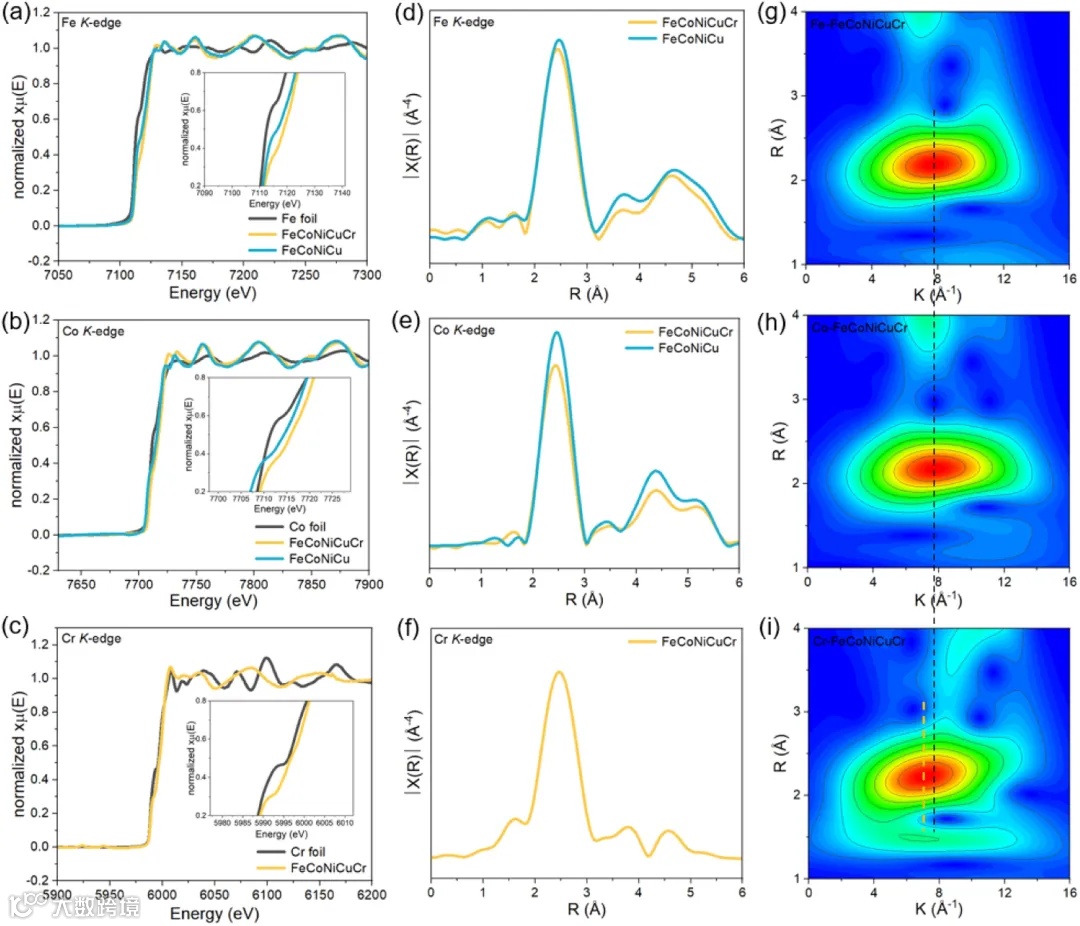

图3展示了FeCoNiCuCr和FeCoNiCu合金的XANES分析结果，表明Cr的加入有效调节了过渡金属的氧化态，从而促进了羟基氧化物的形成，提升了催化活性。

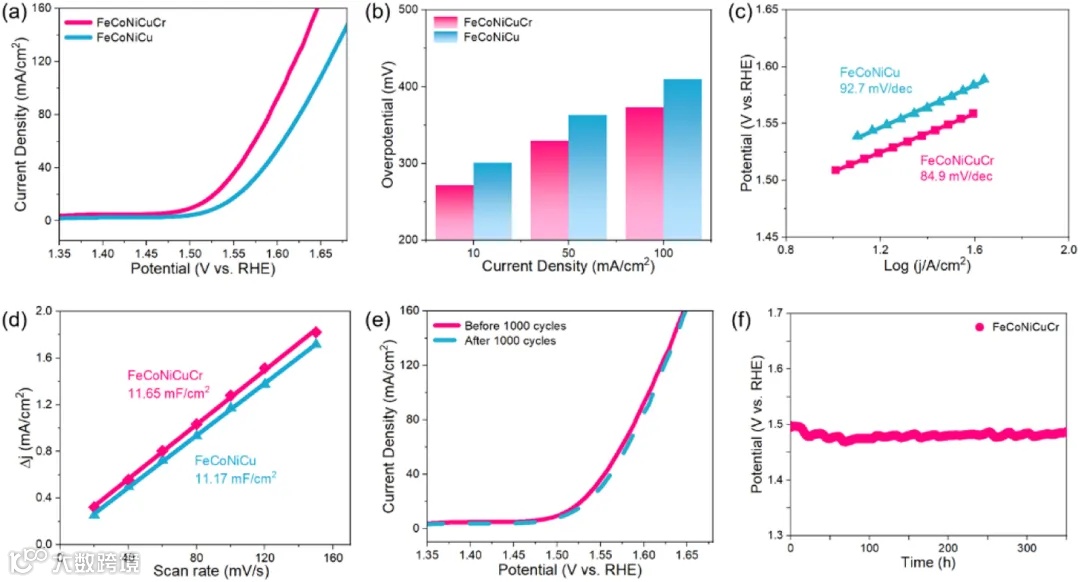

图4通过极化线性扫描伏安法（LSV）曲线评估了FeCoNiCuCr在1 M KOH溶液中的电催化性能。结果表明，FeCoNiCuCr需要较低的过电位就能达到相同的电流密度，展示了优越的催化性能。此外，FeCoNiCuCr表现出显著的电化学稳定性，在长时间操作后仍能维持高性能。

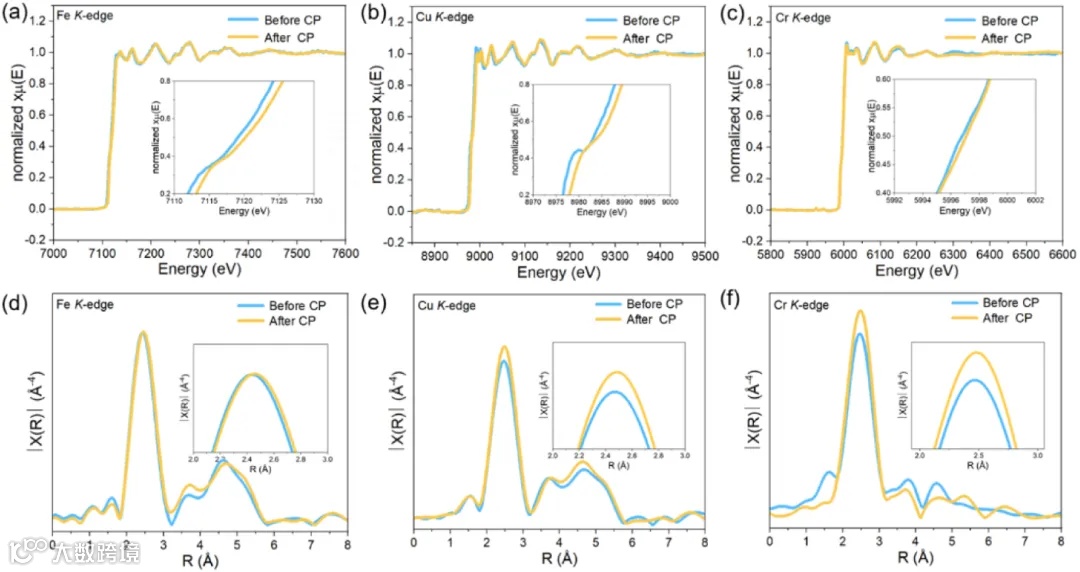

图5展示了FeCoNiCuCr在计时电位（CP）测试前后的XAFS数据变化，进一步证实了其在长期使用过程中保持了良好的结构稳定性，且没有显著的氧化态变化。
欢迎关注我们的公众号或访问官方网站（https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
