导语
告别昂贵且耗时的真空环境！耶鲁大学胡良兵教授与普林斯顿大学琚诒光教授团队在材料合成领域取得颠覆性突破。他们开发的全新“电致气相沉积（EVD）”技术，首次在常压、无真空设备条件下，利用超高温原子蒸气在3秒内高效合成出高质量的多元纳米材料与薄膜。这项发表于顶级期刊 《Nature Synthesis》 （2025年影响因子20）的研究，有望将纳米材料的制备成本降低70%以上，并大幅提升合成效率，为半导体、新能源和航空航天等领域带来变革。
🔍 研究亮点
颠覆性工艺：在常压环境下实现纳米材料合成，彻底摆脱对真空设备的依赖。
极致效率：将合成时间从传统方法的数小时缩短至秒级（~3秒），实现“瞬时合成”。
成本优势：无需真空系统，工艺简单，预计可使设备与生产成本降低70%以上。
性能卓越：所制备的多元纳米材料具备均匀的元素分布和单晶结构，性能媲美甚至超越传统方法。
📊 图文解析

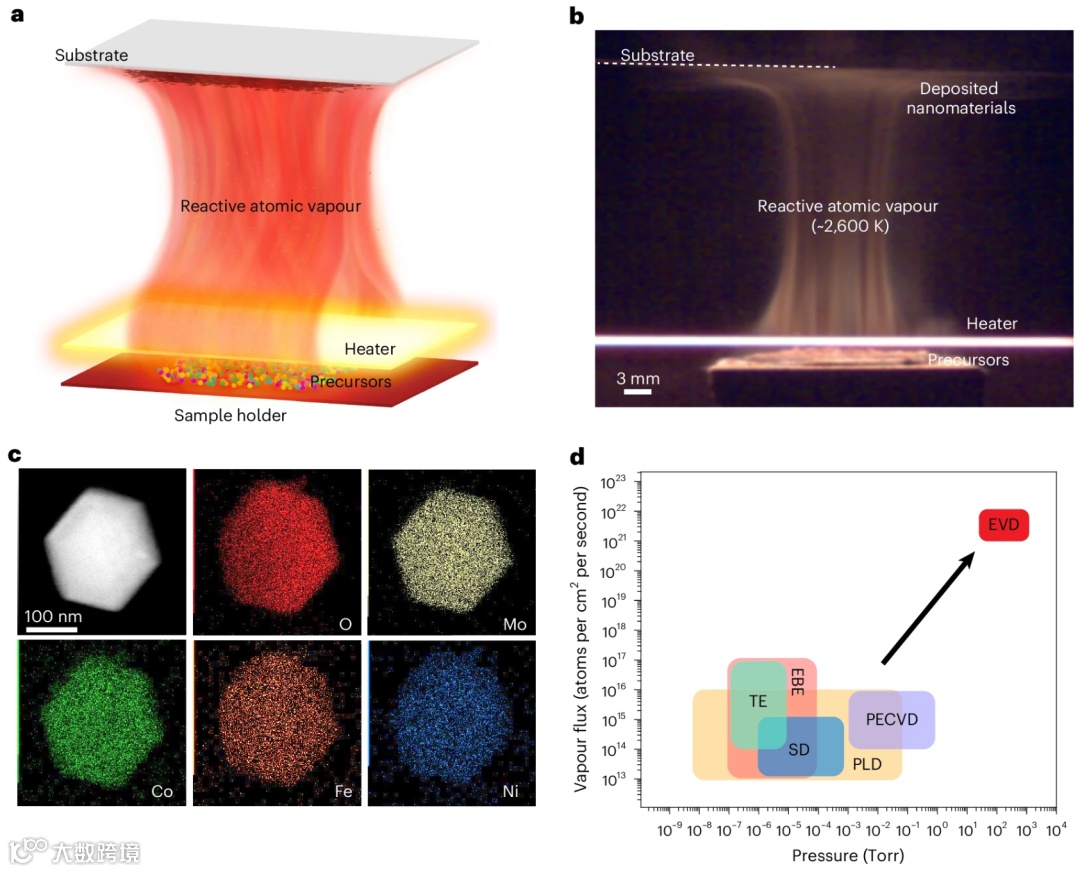

图1 技术原理与卓越能力
图1a-b展示了EVD反应器的核心设计：利用通电碳纸产生~3000 K的超高温，将下方前驱体“瞬间气化”为高通量原子蒸气（1021–1022 atoms/cm²/s），蒸气在浮力作用下向上流动，在低温基底上沉积成材。图1c-d通过元素分布图和对比结果证实，该方法能合成元素分布均匀的多元纳米材料（如Mo₄₅Co₂₅Fe₁₅Ni₁₅Oₓ），其蒸气通量远超传统真空技术，彰显了其在高效、低成本合成方面的巨大潜力。

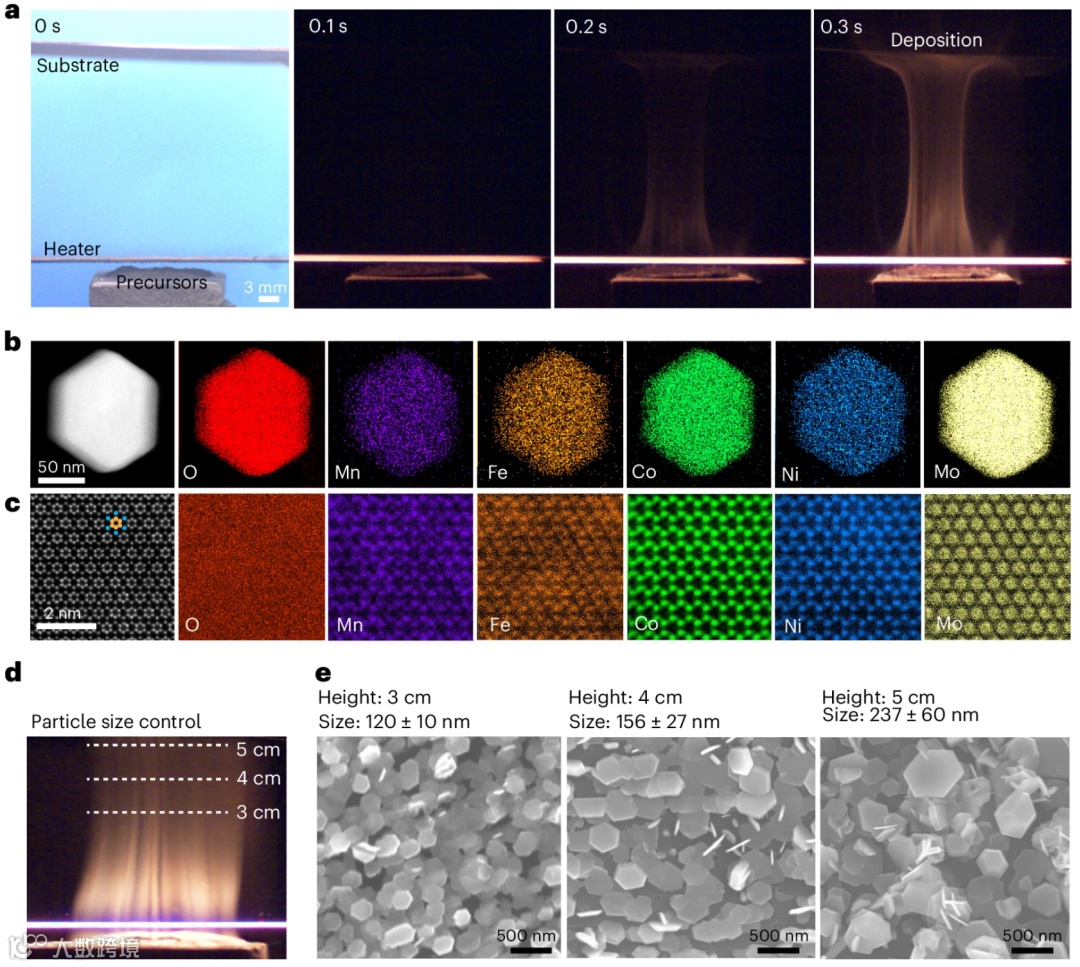

图2 材料结构与精准调控
图2a-c通过高分辨电镜和原子级成像，揭示了所合成纳米盘（如Mo₄₅Co₂₅Fe₁₀Ni₁₀Mn₁₀Oₓ）具有完美的单晶结构和有序的元素占位。图2d-e则证明，通过简单调节基底高度，可实现纳米盘尺寸在120纳米至237纳米之间的精确调控，展现了该方法优异的形貌控制能力。

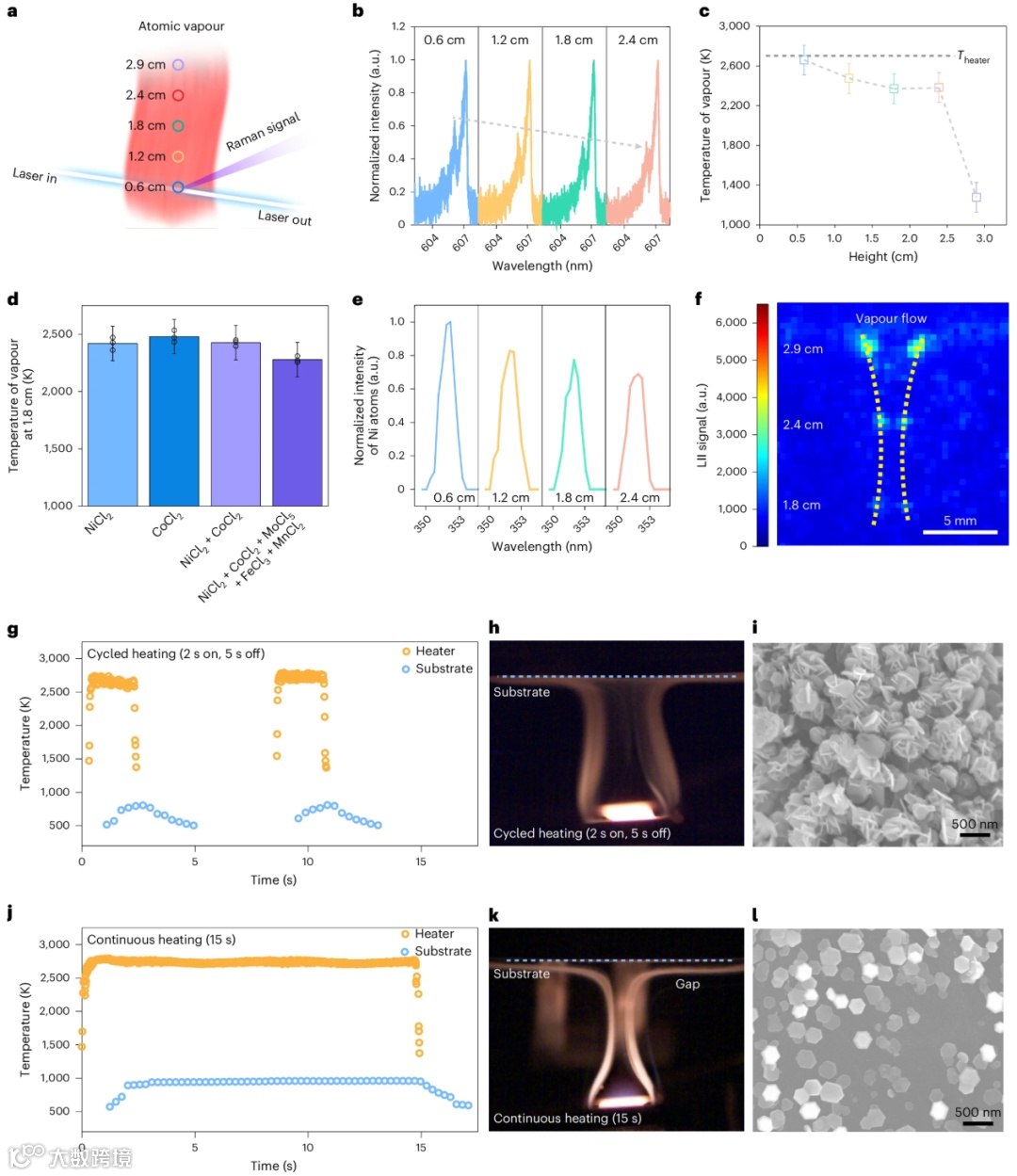

图3 机理洞察与过程控制
研究团队采用多种先进原位光谱手段（图3a-f）实时监测合成过程。发现蒸气在靠近加热器区域温度接近2600 K，并确认了纳米颗粒在气相中成核并生长的机制。图3g-l进一步指出，将基底温度控制在约600 K是实现高效沉积的关键，温度过高会因热泳效应导致沉积效率下降。

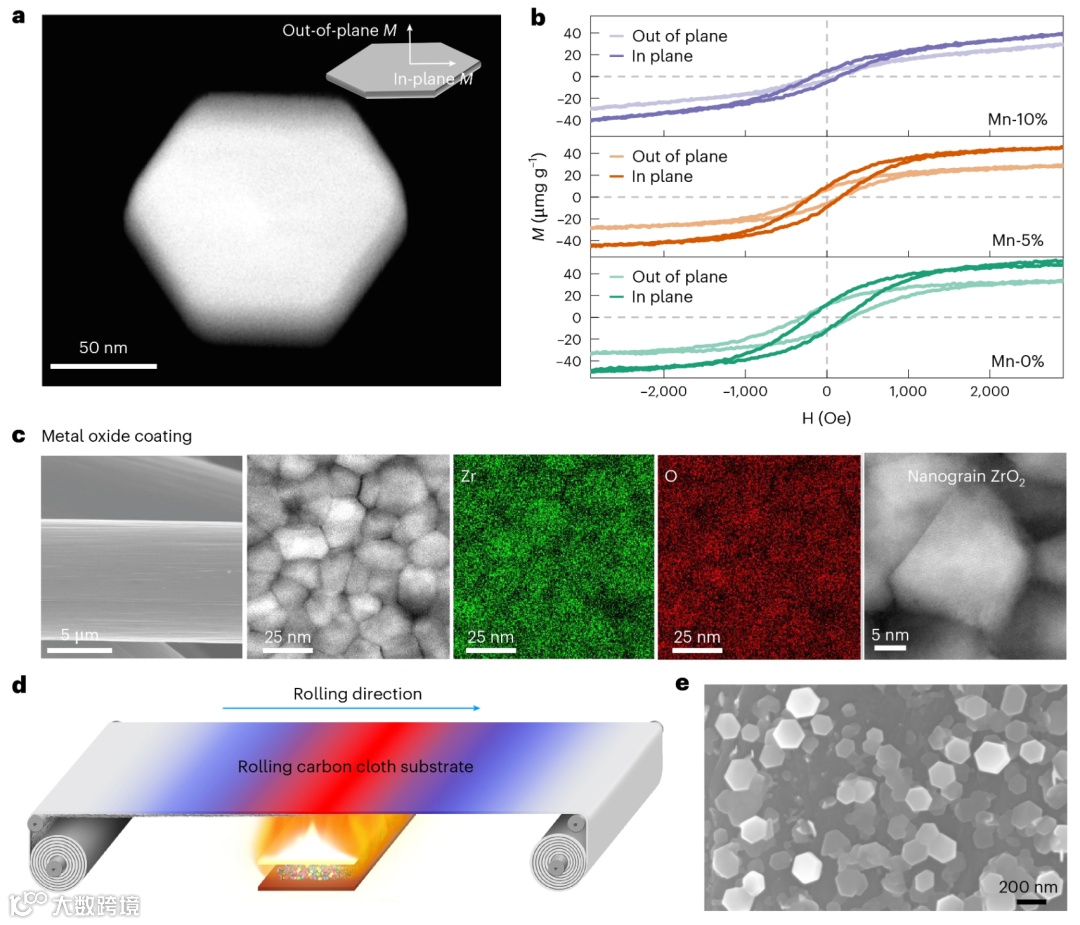

图4 应用前景与规模化验证
图4a-b展示了通过调控组分，可有效调节纳米盘的磁各向异性，在纳米电机、磁存储等领域有应用前景。图4c显示了EVD制备的ZrO₂薄膜具备连续均匀的纳米晶结构。尤为重要的是，图4d-e成功展示了利用卷对卷系统在碳布上大规模沉积纳米材料，证明了EVD技术迈向工业化连续生产的可行性。
⚙️ 技术支撑
本研究的成功实施和未来的推广应用，依赖于以下核心技术与设备：
电致超高温系统：核心是能瞬时达到~3000 K的通电碳纸加热器，是产生原子蒸气的前提。
常压反应器设计：特殊的半封闭结构确保了定向、稳定的蒸气流动，无需真空环境。
原位表征平台：集成拉曼光谱、光学发射光谱等，用于实时监测和优化合成过程。
卷对卷集成技术：展示了该技术与连续化生产工艺的良好兼容性，为产业化奠定基础。
💎 总结与展望
本研究提出的电致气相沉积（EVD）技术，通过在常压下产生超高温原子蒸气，成功实现了多元纳米材料的高效、快速、低成本合成。这项工作不仅是对传统气相沉积技术的一次重大革新，也为纳米材料的绿色、规模化制造开辟了全新路径。未来，随着与可再生能源的结合及在更多材料体系中的探索，EVD技术有望在催化、能源存储、电子器件等领域发挥重要作用，推动相关产业的升级换代。
文献信息
作者：Xizheng Wang, Ning Liu, ... Liangbing Hu & Yiguang Ju
标题：Electrified vapour deposition at ultrahigh temperature and atmospheric pressure for nanomaterials synthesis
期刊：Nature Synthesis
DOI: 10.1038/s44160-025-00914-4
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
