随着全球能源需求的不断增长，化石燃料的广泛使用带来了能源危机和严重的环境问题，尤其是二氧化碳（CO₂）的过量排放。将CO₂转化为高附加值的燃料，如一氧化碳（CO），不仅能够减少温室气体的排放，还能提供可持续的能源解决方案。电化学转化技术因其温和的反应条件、可利用可再生能源以及避免引入其他化学物质等优势，成为实现CO₂转化的有效途径。然而，开发高效且成本低廉的催化剂仍然是一个巨大的挑战。银（Ag）因其相对丰富的储量和较低的价格，在CO₂电催化还原为CO方面表现出优异性能而受到更多关注。中南大学的研究团队在《Journal of Central South University》上发表了一项重要研究成果，通过高温热冲击策略制备了高效的银纳米颗粒催化剂，显著提升了CO₂电催化还原性能。
-
创新制备策略：研究团队采用超快速高温热冲击法，在不同碳载体（GS碳和VGCF碳）上合成了银纳米颗粒催化剂。该方法能够在短时间内实现纳米颗粒的均匀分散，避免了传统制备方法中常见的颗粒团聚问题。
-
显著性能提升：通过调节纳米结构、载体和金属负载量，显著提高了银催化剂对CO₂电催化还原的性能。其中，VGCF-AgNO₃-HT催化剂表现出优异的催化活性和稳定性，CO的法拉第效率（FE）在-0.8 V（vs. RHE）时达到93.03%，并在12小时测试后保持90%的效率。
-
深入机理研究：通过多种表征手段，揭示了催化剂纳米结构、载体类型和负载量对催化性能的影响机制。研究表明，适当的银负载量和载体的高比表面积是实现高效催化的关键因素。

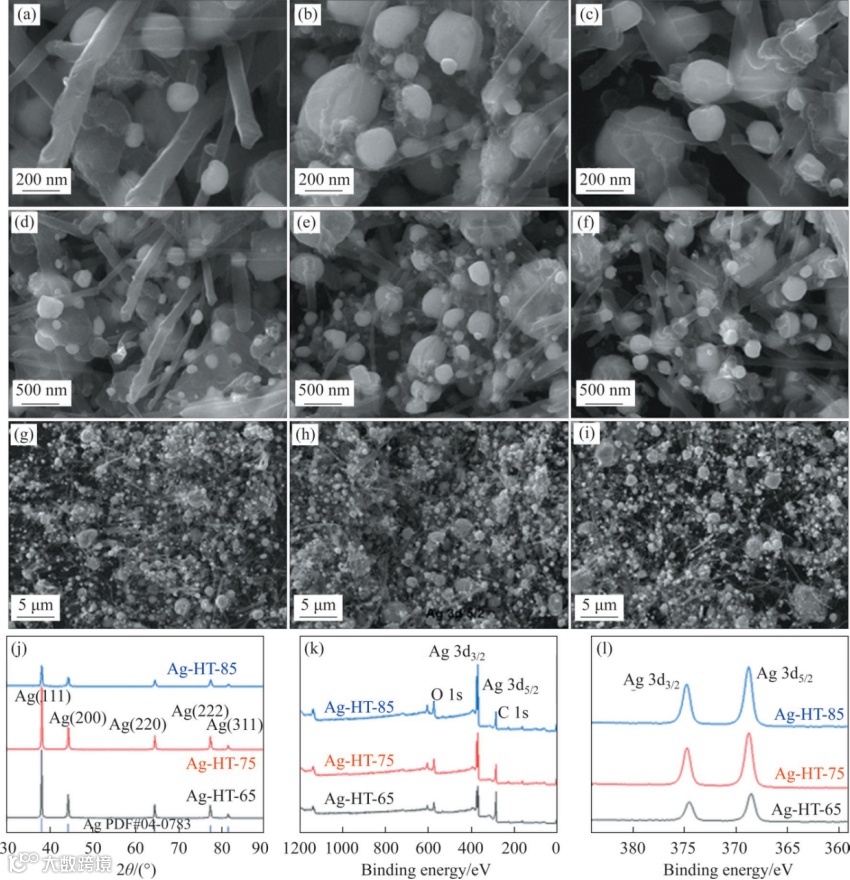

图1：催化剂的结构与组成表征
图1展示了不同银（Ag）负载量下催化剂的扫描电子显微镜（SEM）图像、X射线衍射（XRD）图谱以及X射线光电子能谱（XPS）谱图。通过SEM图像可以观察到，随着Ag负载量从65 wt%增加到85 wt%，Ag纳米颗粒的数量增多，但颗粒尺寸变大且出现团聚现象。XRD图谱显示所有样品的晶面角度一致，表明Ag以面心立方结构存在。XPS谱图则显示不同负载量下样品的化学组成和价态相似，仅峰强度因负载量不同而有所变化。这些结果表明，Ag负载量的增加会影响催化剂的结构和性能，为后续电催化性能的优化提供了基础。

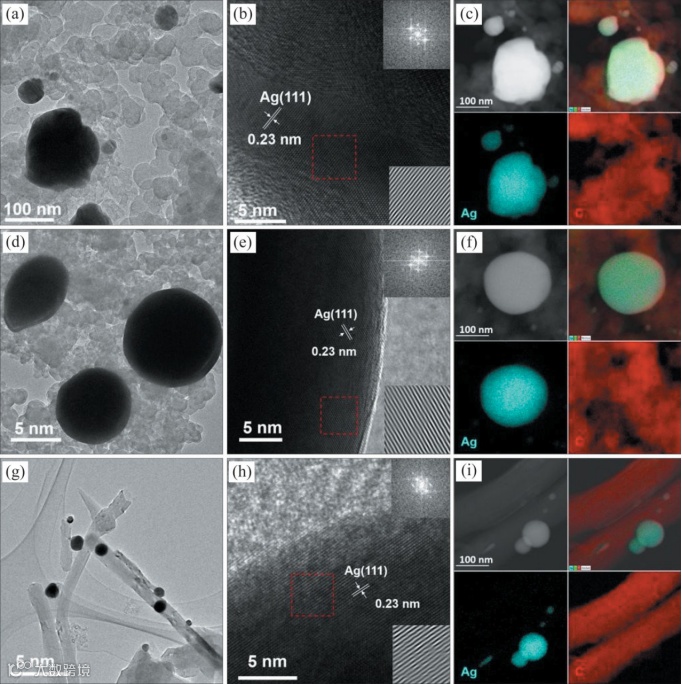

图2：不同载体上的Ag纳米颗粒形貌
此图呈现了不同载体上Ag纳米颗粒的透射电子显微镜（TEM）图像、高分辨率TEM（HRTEM）图像以及高角环形暗场扫描透射电子显微镜（HAADF-STEM）图像和能量色散X射线光谱（EDS）元素分布图。结果显示，GS-AgAc-HT样品中的Ag纳米颗粒形状不规则且尺寸差异较大，而GS-AgNO₃-HT样品中的颗粒则呈球形或亚球形，尺寸较为均匀。VGCF-AgNO₃-HT样品中的Ag纳米颗粒尺寸更小且分布更均匀，这可能归因于碳纳米纤维的尺寸限制。这些观察结果表明，不同的载体和前驱体对Ag纳米颗粒的尺寸和分布有显著影响，进而影响催化剂的性能。

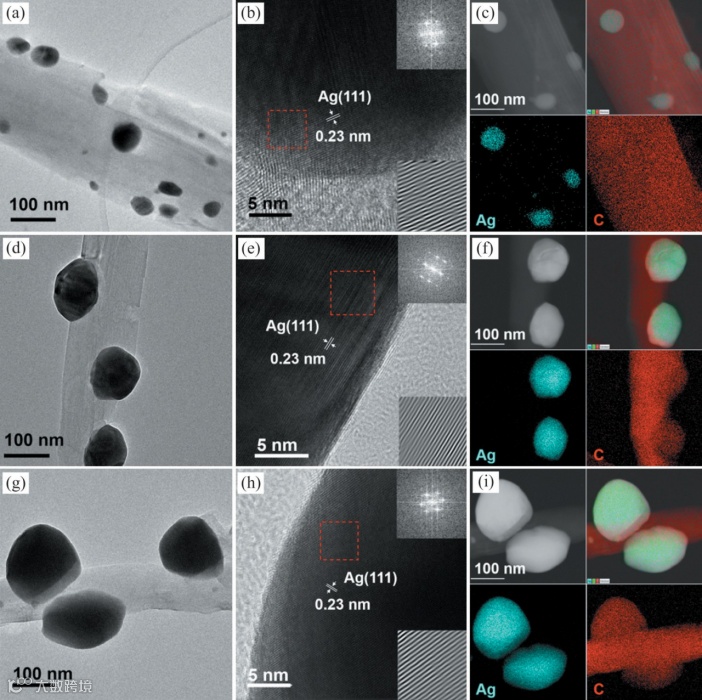

图3：不同负载量下的纳米结构分析
该图展示了不同Ag负载量下催化剂的TEM图像、HRTEM图像和HAADF-STEM EDS元素分布图。从图中可以看出，Ag-HT-65样品中的Ag纳米颗粒呈球形且尺寸较小，分布均匀。随着Ag负载量增加到75 wt%和85 wt%，Ag纳米颗粒的尺寸逐渐增大，且在某些区域出现了团聚现象。这些结果表明，适当的Ag负载量有助于保持催化剂的纳米结构，而过高的负载量则可能导致颗粒长大和团聚，从而影响催化性能。

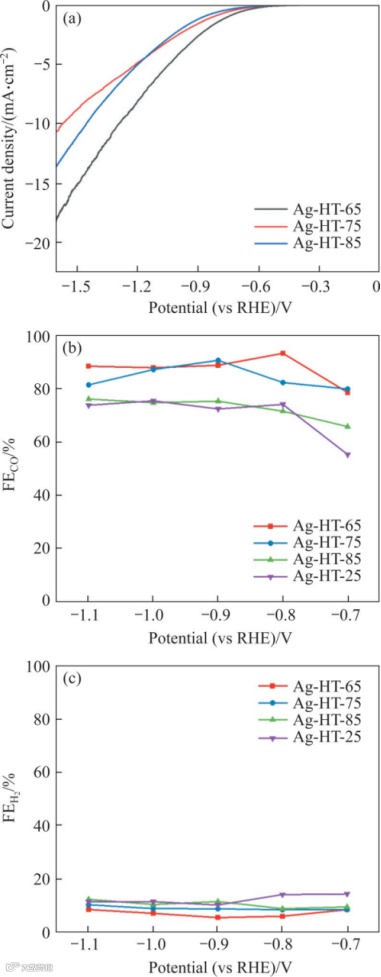

图4：电催化性能测试
此图通过线性扫描伏安法（LSV）测试和法拉第效率（FE）曲线，展示了不同Ag负载量下催化剂的电催化CO₂还原性能。LSV测试结果显示，Ag-HT-65样品在-0.43 V（vs. RHE）的起始电位下表现出最高的电流密度，表明其具有优异的电催化活性。FE曲线进一步表明，Ag-HT-65在-0.8 V至-1.1 V（vs. RHE）的电位范围内，对一氧化碳（CO）的选择性超过88%，且在-0.8 V时达到93.03%的最大值。相比之下，Ag-HT-75和Ag-HT-85样品的CO法拉第效率较低，这可能是由于颗粒团聚导致活性位点减少。这些结果表明，Ag-HT-65在电催化CO₂还原中具有最佳性能。

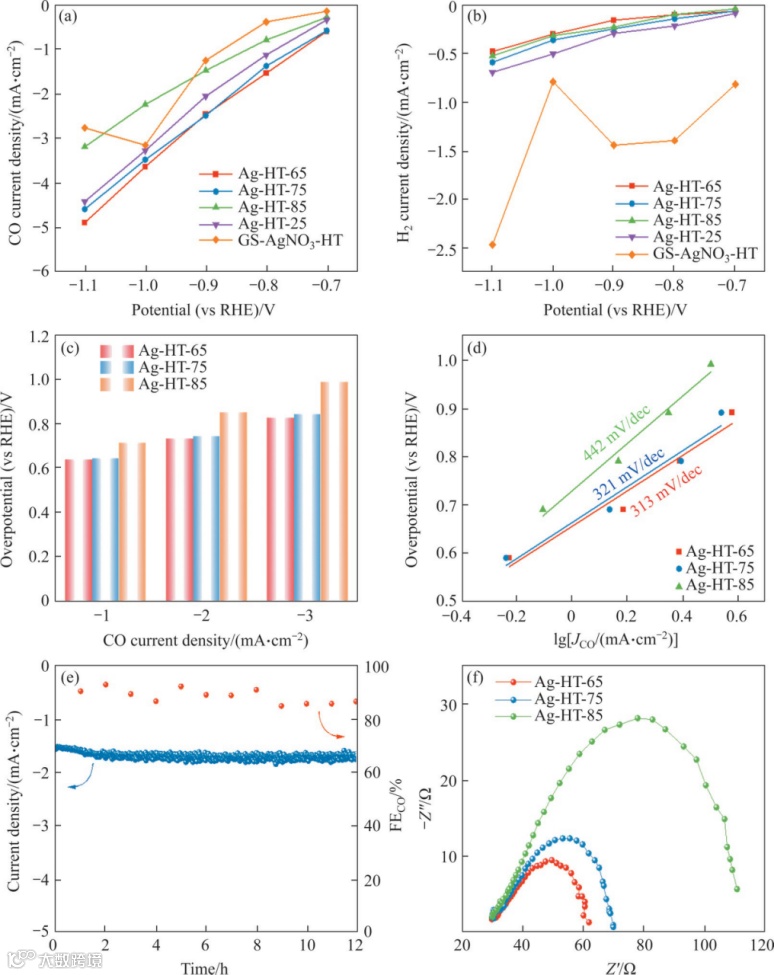

图5：催化剂的稳定性与动力学分析
该图通过部分电流密度曲线、Tafel斜率、稳定性测试和电化学阻抗谱（EIS）图，进一步评估了催化剂的电催化性能。部分电流密度曲线显示，Ag-HT-65样品在-1.1 V（vs. RHE）时的CO部分电流密度最高，表明其对CO的生成速率最快。Tafel斜率分析表明，Ag-HT-65的Tafel斜率最低，为313 mV/dec，表明其在相同过电位下具有最快的电催化反应速率。稳定性测试结果显示，Ag-HT-65在-0.8 V（vs. RHE）下经过12小时测试后，CO法拉第效率仍保持在90%左右，表现出良好的稳定性。EIS图进一步表明，Ag-HT-65具有最小的半圆形阻抗，表明其在电极-电解液界面上具有最快的电荷传输速率。这些结果共同证实了Ag-HT-65在电催化CO₂还原中的优异性能和稳定性。
本研究通过高温热冲击策略成功制备了负载于GS碳和VGCF碳载体上的银纳米颗粒催化剂，使用了不同的银前驱体（AgAc和AgNO₃）。实验结果表明，VGCF-AgNO₃-HT纳米颗粒具有相对规则的球形形态、较小的粒径和均匀的分布。VGCF碳纳米纤维的复杂排列使材料具有高比表面积，有助于暴露更多的活性位点，使其成为优异的催化剂载体。通过调节银负载量，可以显著影响催化剂的性能。适量增加银负载量可以保持良好的纳米结构，但过高的负载量会导致纳米颗粒团聚，从而降低催化剂的活性。其中，Ag-HT-65催化剂表现出卓越的催化性能，在-0.8 V（vs. RHE）的电位下，CO的法拉第效率（FE）达到93.03%，并在12小时后仍保持在90%左右，显示出良好的稳定性。这表明，通过调控材料的纳米结构，可以显著提升银催化剂在电催化CO₂还原为一氧化碳方面的性能。未来的研究方向可以进一步探索不同载体和银前驱体对催化剂性能的影响，优化制备条件以提高催化剂的稳定性和活性，为电催化CO₂还原技术的实际应用提供理论和实验依据。
深圳中科精研科技有限公司在材料科学领域一直致力于开发高性能催化剂和先进制备技术，其产品和技术与本研究中的高温热冲击策略高度契合。中科精研提供的定制化纳米材料合成服务，能够根据客户需求精准调控纳米颗粒的尺寸、形貌和负载量，从而优化催化剂性能。例如，其开发的高性能碳载体材料具有高比表面积和优异的导电性，可作为理想的催化剂载体，进一步提升催化效率。此外，中科精研的快速热处理技术能够在短时间内实现纳米颗粒的均匀分散，避免团聚，与中南大学研究团队的高温热冲击策略不谋而合。这种技术的高效性和灵活性使其在能源转化、环境保护等领域具有广阔的应用前景，为推动可持续发展提供了有力支持。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
