导语
面对5G/6G时代严峻的电磁污染挑战，西安科技大学赵幸团队在陶瓷材料顶级期刊《Journal of the American Ceramic Society》（JCR Q1区）上发表创新研究成果。该研究通过焦耳加热快速烧结技术，成功制备出三元MAB相固溶体(Fe₁/₃Mn₁/₃Cr₁/₃)₂AlB₂，在仅1.47毫米厚度下实现了-58.38 dB的最小反射损耗与4.0 GHz的最大有效吸收带宽，性能较传统材料提升3倍以上！这项突破为下一代“薄、轻、宽、强”吸波材料的设计与制备提供了全新解决方案。
🔍 研究亮点
秒级高效合成：采用焦耳加热快速烧结技术，在秒级时间内完成材料制备，效率提升百倍
卓越吸波性能：最小反射损耗-58.38 dB，有效吸收带宽4.0 GHz，性能指标国际领先
创新材料设计：通过Cr/Mn协同掺杂，实现介电损耗与磁损耗的协同增强
实际应用验证：雷达散射截面降低31.41 dB·m²，展现出优越的工程应用潜力
📊 图文解析
图1 合成过程与物相分析

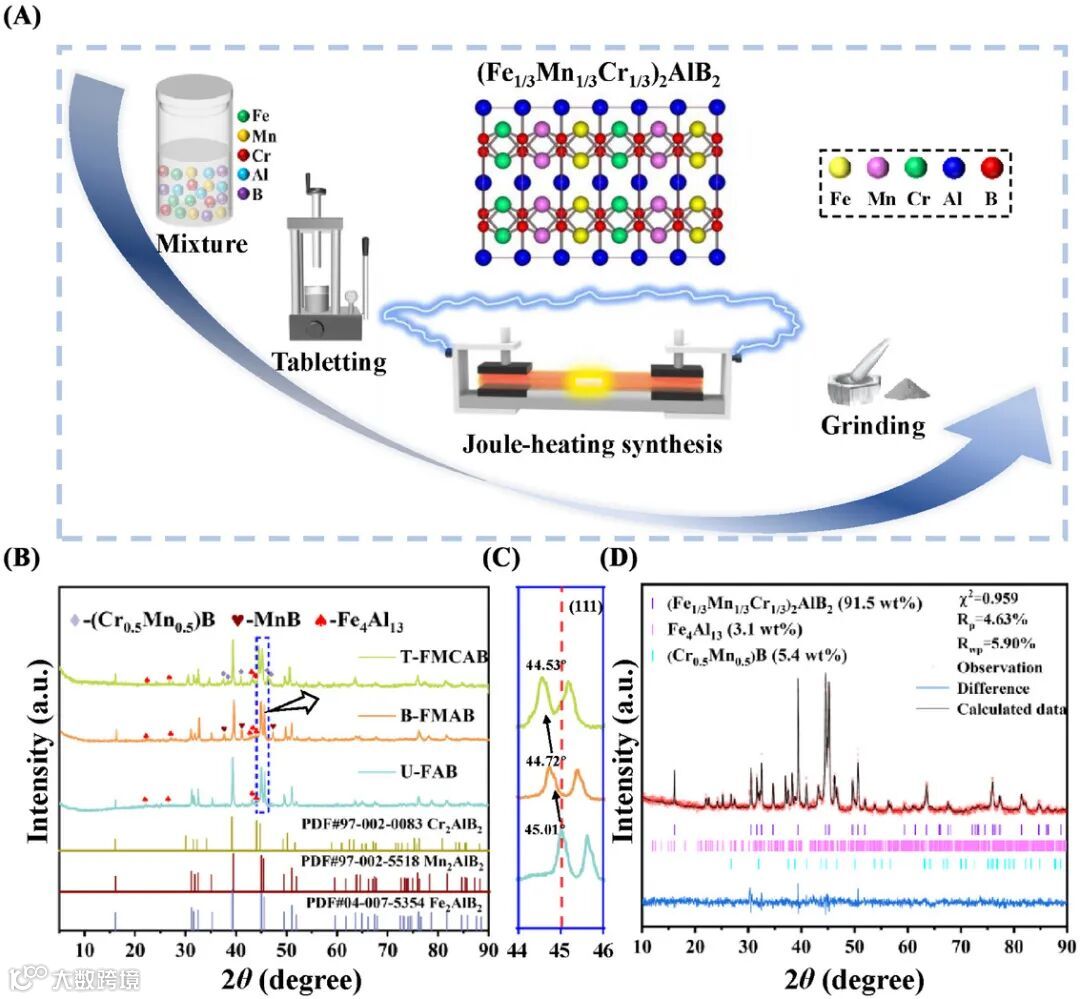

图1A展示了焦耳加热合成流程示意图，图1B的XRD图谱证实成功制备出单一相T-FMCAB材料。图1C显示(111)衍射峰明显宽化，表明晶格畸变与缺陷形成。图1D的Rietveld精修结果验证材料结构完整性。
图2 化学状态分析

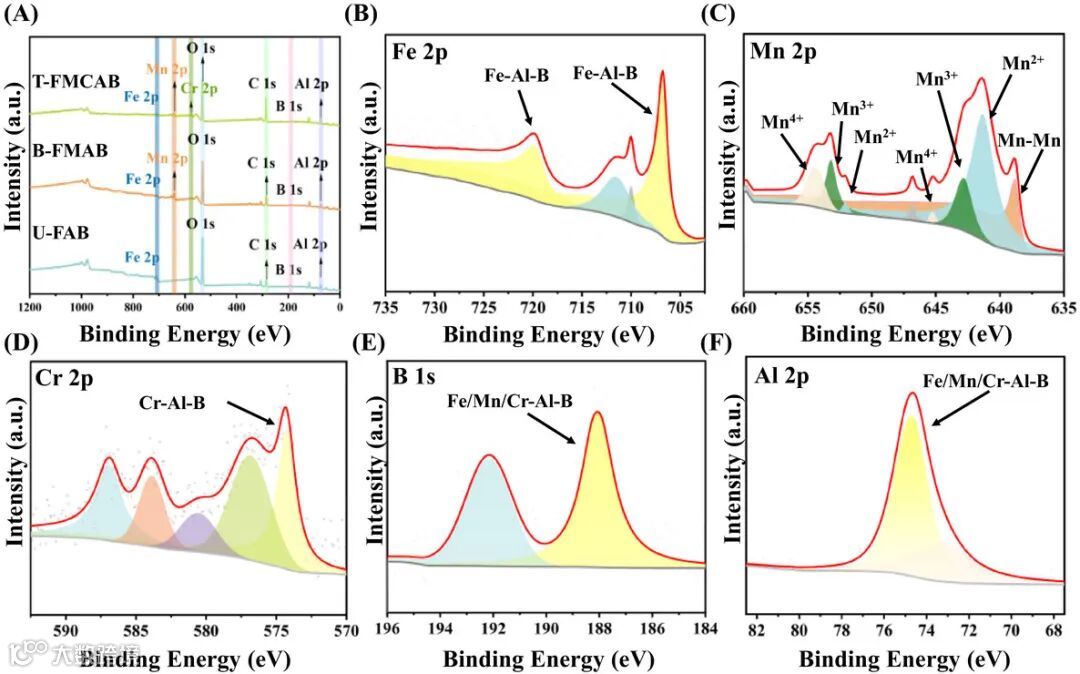

XPS全谱（图2A）显示T-FMCAB具有预期的元素组成。高分辨率谱图（图2B-F）揭示Fe、Mn、Cr均以多价态存在，B和Al与金属元素形成强键合，为电磁损耗提供丰富活性位点。
图3 微观结构表征

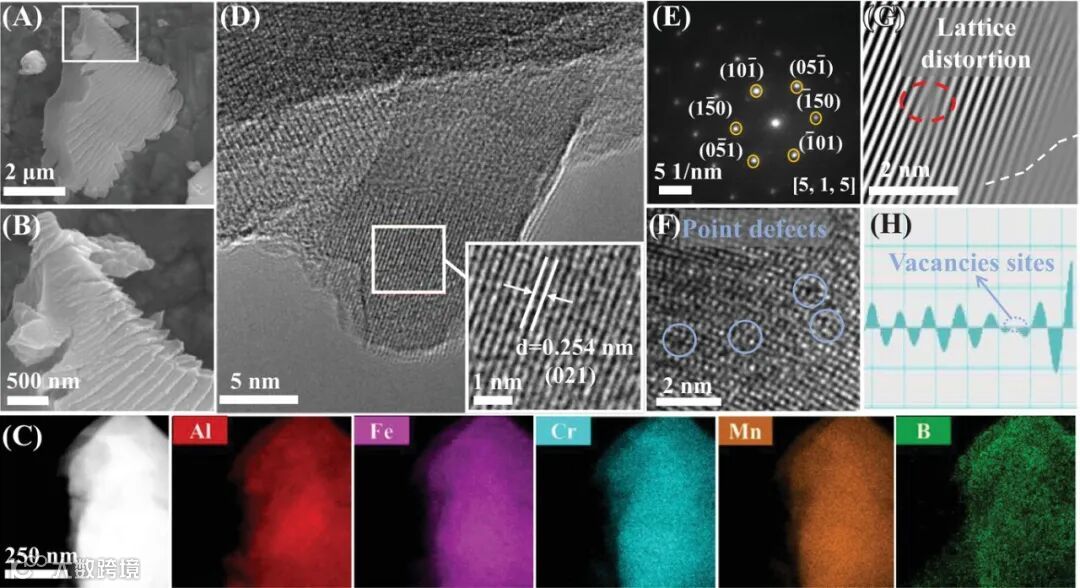

SEM图像（图3A-B）显示材料具有致密层状结构。HAADF-STEM及元素分布（图3C）证实各元素均匀分布。HRTEM（图3D,F）与SAED（图3E）显示清晰的晶格条纹与衍射斑点，IFFT分析（图3G-H）揭示丰富的空位缺陷。
图4 晶格应变分析

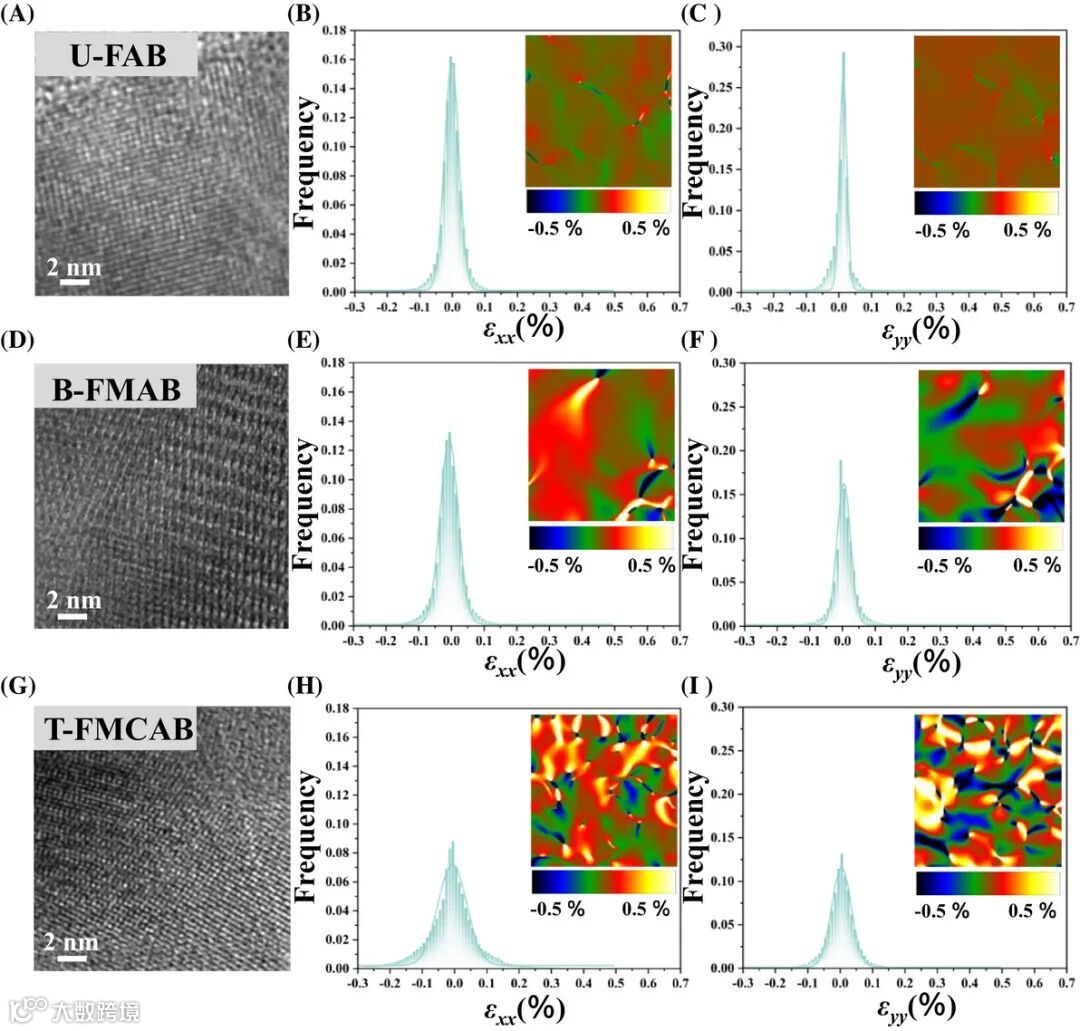

GPA应变分析显示，与U-FAB（图4A-C）和B-FMAB（图4D-F）相比，T-FMCAB（图4G-I）具有更高的晶格应变，这源于多元素掺杂引起的晶格畸变，有利于增强界面极化。
图5 吸波性能评估

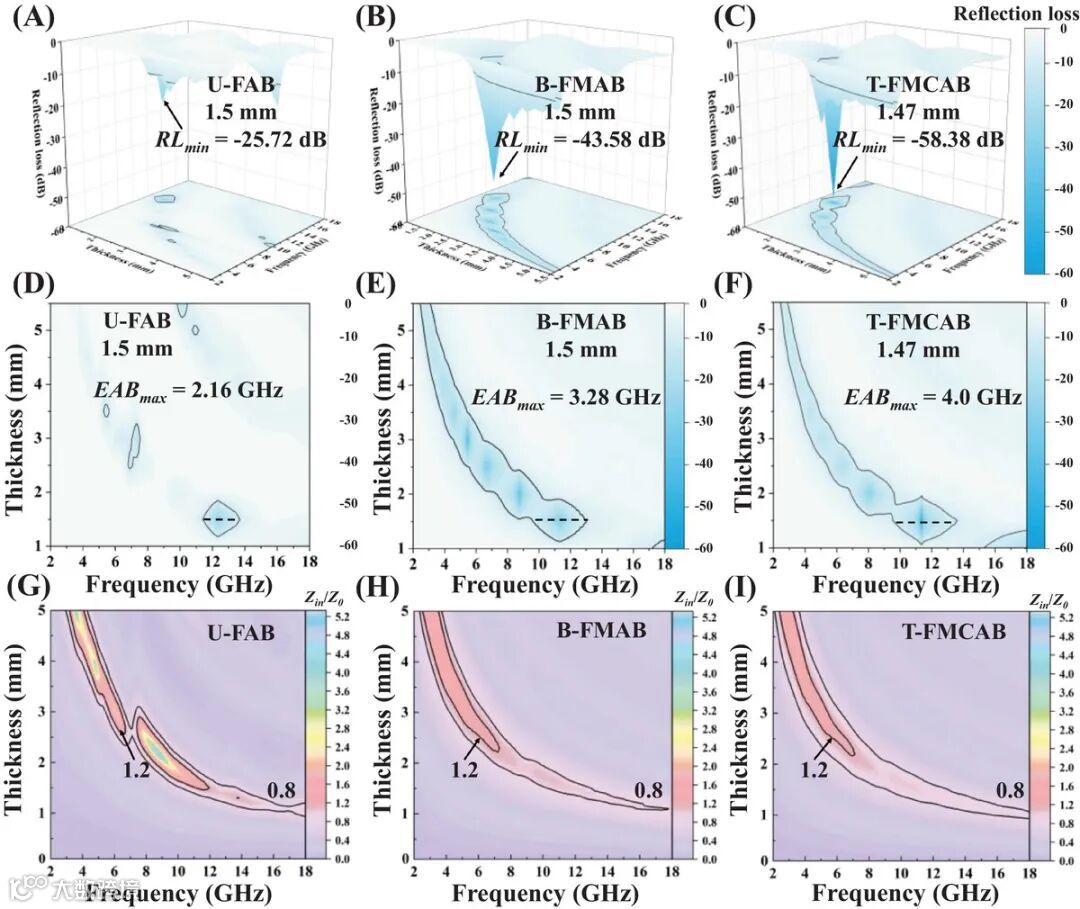

三维反射损耗曲线（图5A-C）显示T-FMCAB在1.47mm厚度下达到-58.38dB的最佳性能。二维等高线图（图5D-F）与阻抗匹配图（图5G-I）证实其具有宽频强吸收特性。
图6 介电性能深度解析

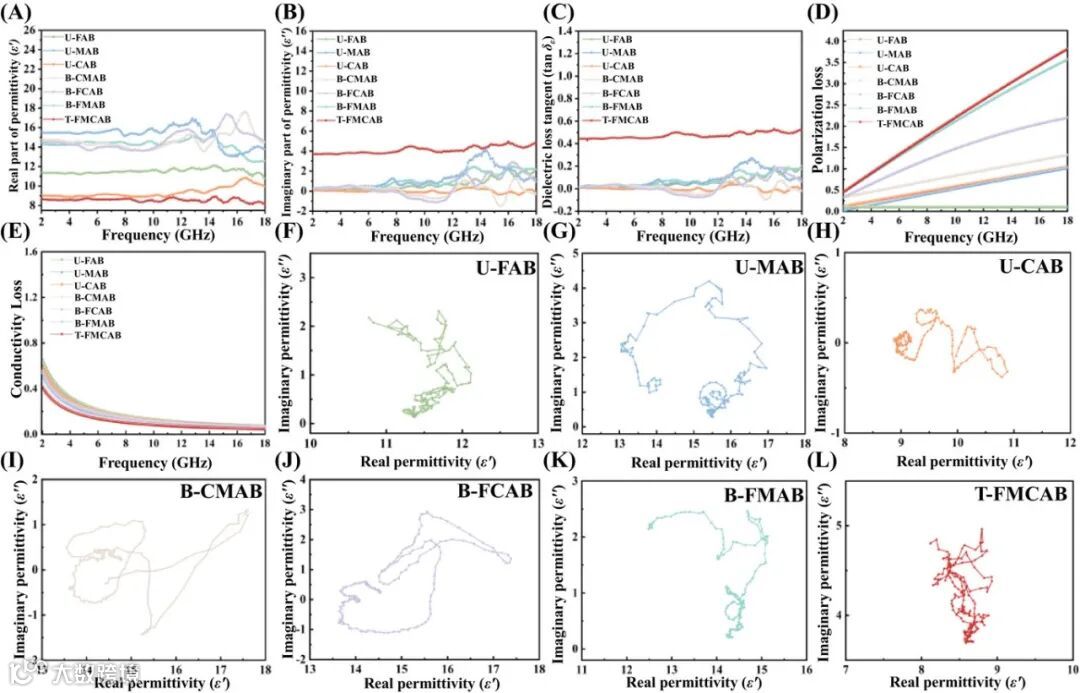

复介电常数实部（ε′）与虚部（ε″）曲线（图6A-B）显示T-FMCAB在整个频段内保持最优值。介电损耗角正切（tan δₑ）在8-12 GHz范围内显著增强（图6C），极化损耗与电导损耗分析（图6D-E）及Cole-Cole图（图6F-L）证实多重极化机制共存。
图7 磁性能全面表征

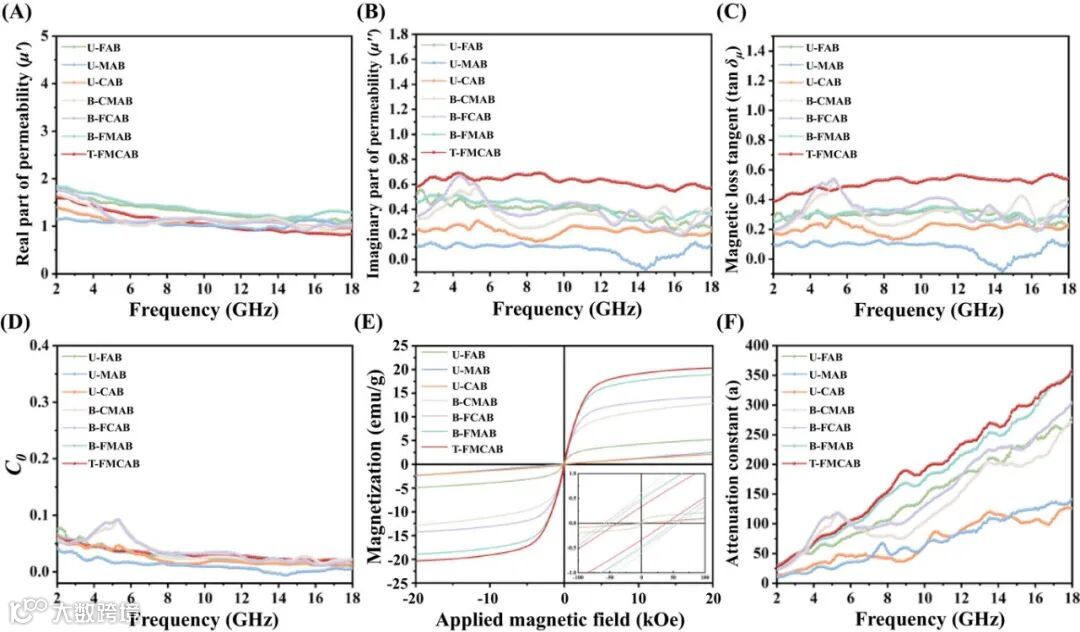

复磁导率实部（μ′）与虚部（μ″）谱图（图7A-B）显示T-FMCAB具有增强的磁响应能力。磁损耗角正切（tan δμ）在特定频段出现明显共振峰（图7C），C0曲线（图7D）与磁滞回线（图7E）证实材料具有良好的软磁特性。衰减常数（α）在X波段达到峰值（图7F），展现卓越电磁波衰减能力。
图8 雷达散射截面模拟

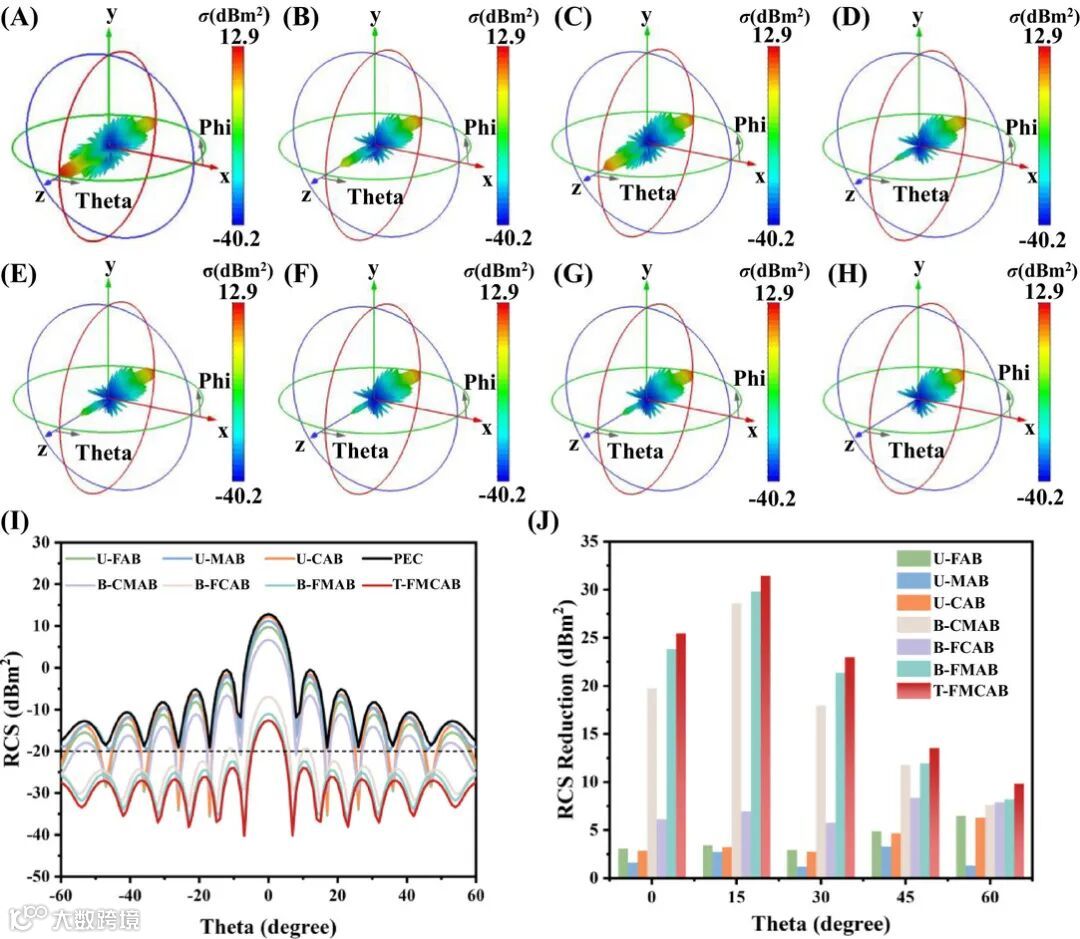

三维RCS图（图8A-H）清晰显示，涂覆T-FMCAB材料后电磁散射显著减弱。二维RCS曲线（图8I）表明在-60°至60°宽角度范围内均保持优异性能，RCS缩减值最高达31.41 dB·m²（图8J），证明其在实际应用中的巨大潜力。
图9 机理阐释与性能对比

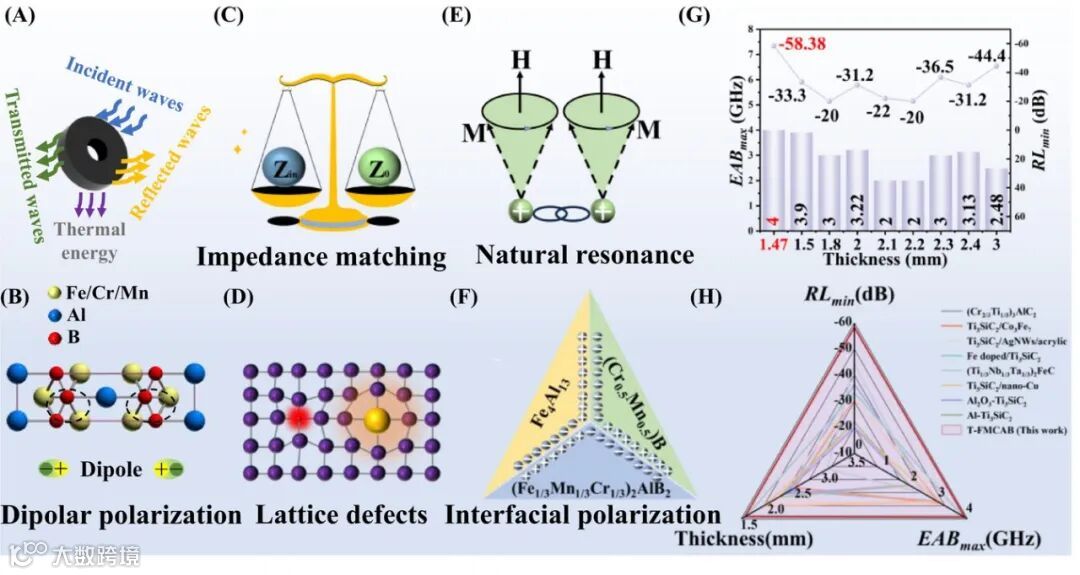

电磁波吸收机理示意图（图9A-F）系统揭示介电-磁耦合、多重极化、晶格畸变等多机制协同作用。性能对比图（图9G-H）显示T-FMCAB在厚度-性能综合指标上超越大多数已报道吸波材料，达到国际先进水平。
⚙️ 技术支撑
焦耳加热烧结系统：集成快速升温与精确控温，实现秒级材料合成
多尺度表征平台：结合XRD、XPS、SEM、TEM等先进表征手段，全面解析材料结构
电磁性能测试系统：采用矢量网络分析仪，准确评估材料吸波性能
理论模拟体系：通过雷达散射截面模拟，预测材料实际应用效果
💎 总结与展望
本研究通过焦耳加热技术成功合成出高性能MAB相吸波材料，突破了传统材料吸收频带窄、阻抗匹配差的局限。其卓越性能源于Cr/Mn共掺杂诱导的介电-磁耦合效应以及快速烧结形成的缺陷结构，为设计新型电磁波吸收材料提供了新范式。未来，该合成策略有望拓展至其他材料体系，在军事隐身、5G通信、电磁防护等领域发挥重要作用。
文献信息
Enhanced microwave absorption in joule‐heating‐synthesized (Fe1/3Mn1/3Cr1/3)2AlB2 via dielectric–magnetic coupling.
Yuhang Bai; Zelong Yao; Yang Yang; Jinrui Li; Jia Liu; Peipei Wang; Huiling Du; Xing Zhao.
Journal of the American Ceramic Society, 2026, 109(1).
DOI: 10.1111/jace.70402
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
