导语
全球铝业每年产生数百万吨赤泥，其强碱性和重金属污染问题长期困扰行业发展。莱斯大学James Tour院士团队在《ACS Applied Materials & Interfaces》上发表突破性研究成果，开发出闪蒸焦耳加热-氯化（FJH-Cl₂）新技术，仅需1分钟即可去除赤泥中96%以上的铁和94%的重金属，同时将处理后的残渣转化为高性能陶瓷材料，为铝工业固废处理提供了绿色高效的解决方案。
研究亮点
高效脱毒：1分钟内去除96%铁和94%以上重金属，铝保留率达99%
资源化利用：处理后残渣可制成高性能陶瓷，性能媲美商业氧化铝
绿色低碳：全球变暖潜能降低77%，能耗降低80%，成本降低79%
可扩展性强：放大实验验证了技术的工程化可行性
图文解析

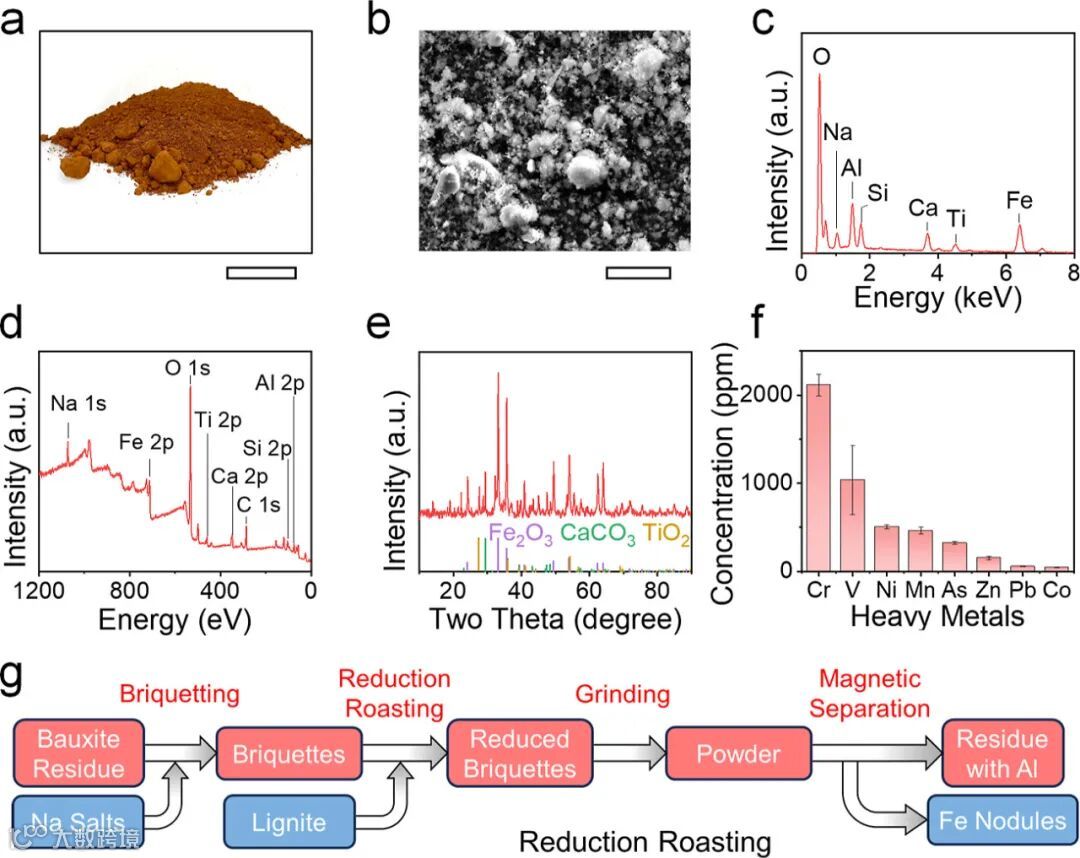

图1展示了原始赤泥的材料特性。SEM和EDS分析显示赤泥含有32.0 wt%的铁和9.9 wt%的铝，XRD证实赤铁矿为主要晶相，ICP-MS检测出多种重金属元素，揭示了其环境风险和处理必要性。

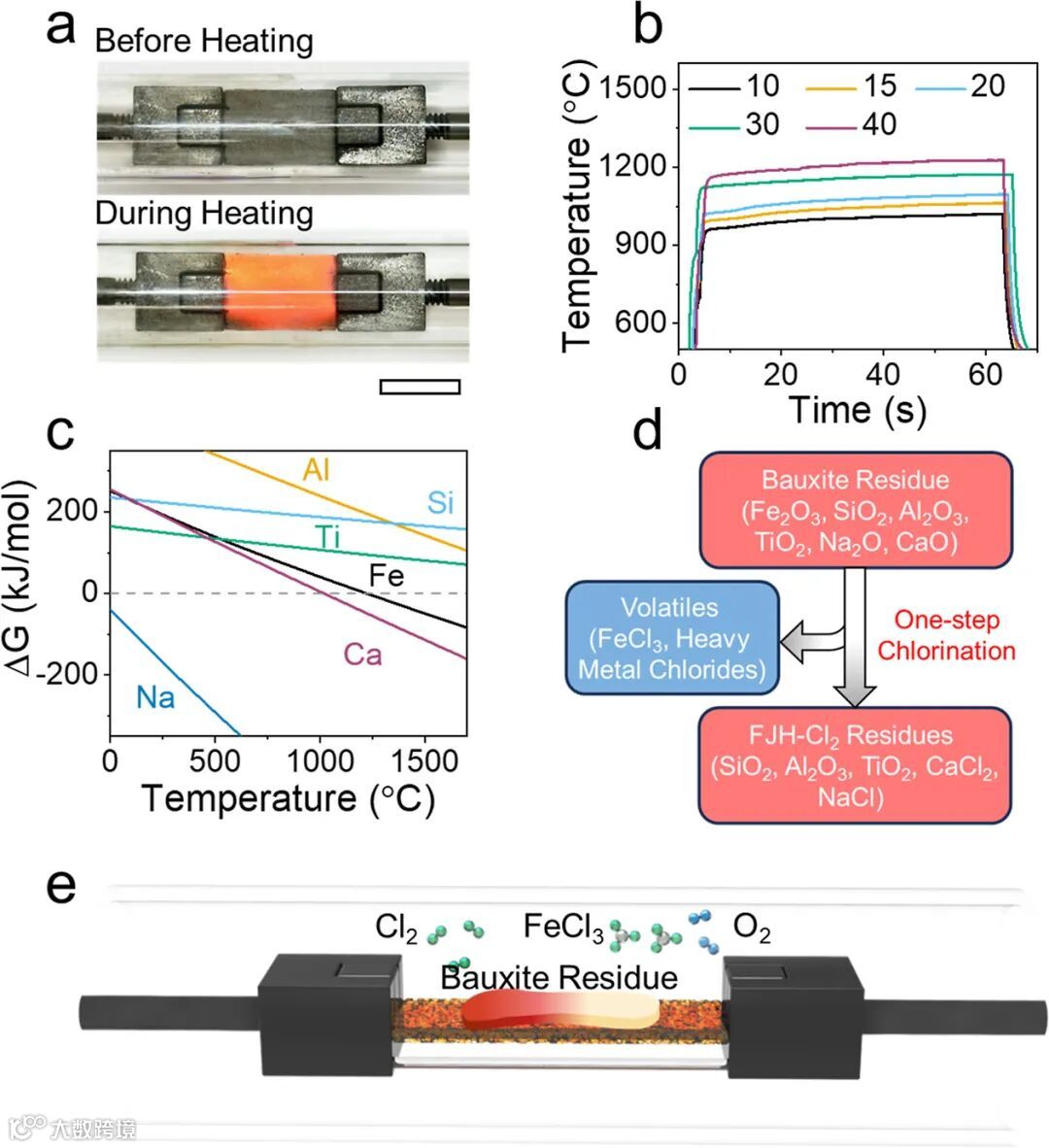

图2介绍了FJH-Cl₂实验装置和反应机理。该技术通过在氯气氛下进行闪速加热（约200 °C·s⁻¹），利用热力学选择性实现铁与铝的分离，赤铁矿在高温下转化为挥发性氯化铁而脱除。

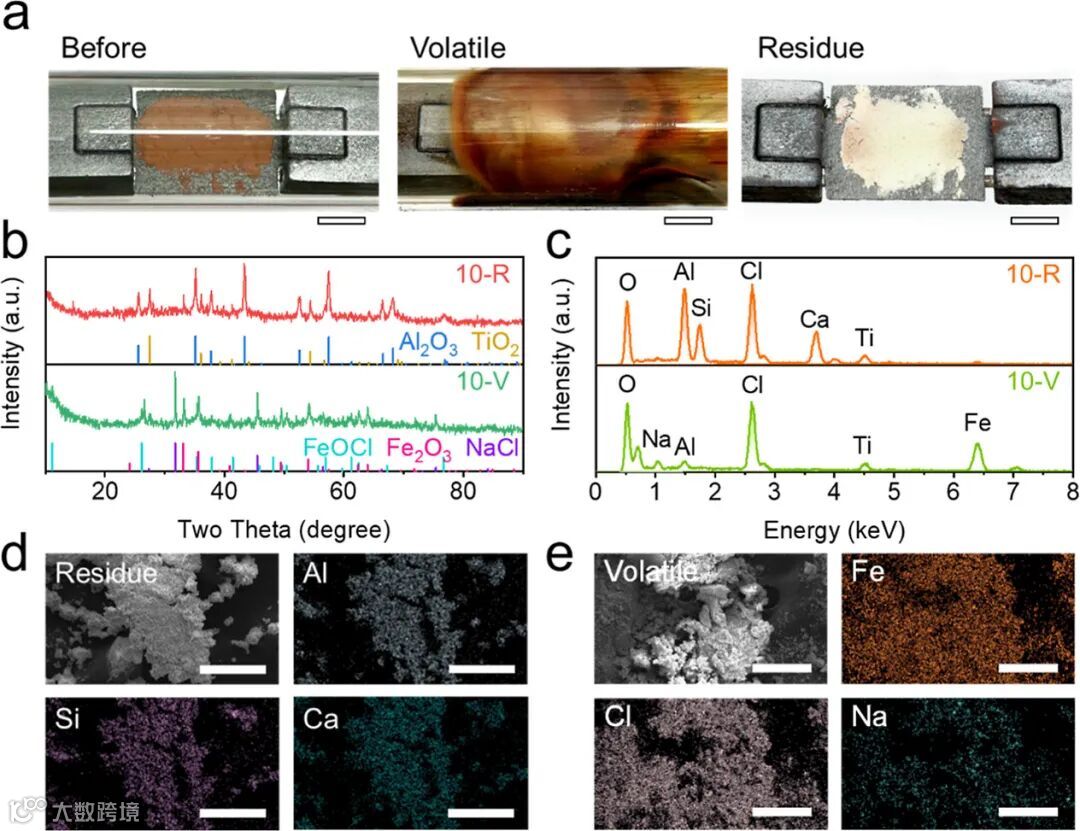

图3展示了处理效果。处理后残渣呈白色，XRD显示赤铁矿峰完全消失，仅保留刚玉和金红石相。EDS和XPS分析证实铁含量降至1.7 wt%，铝得到有效保留。

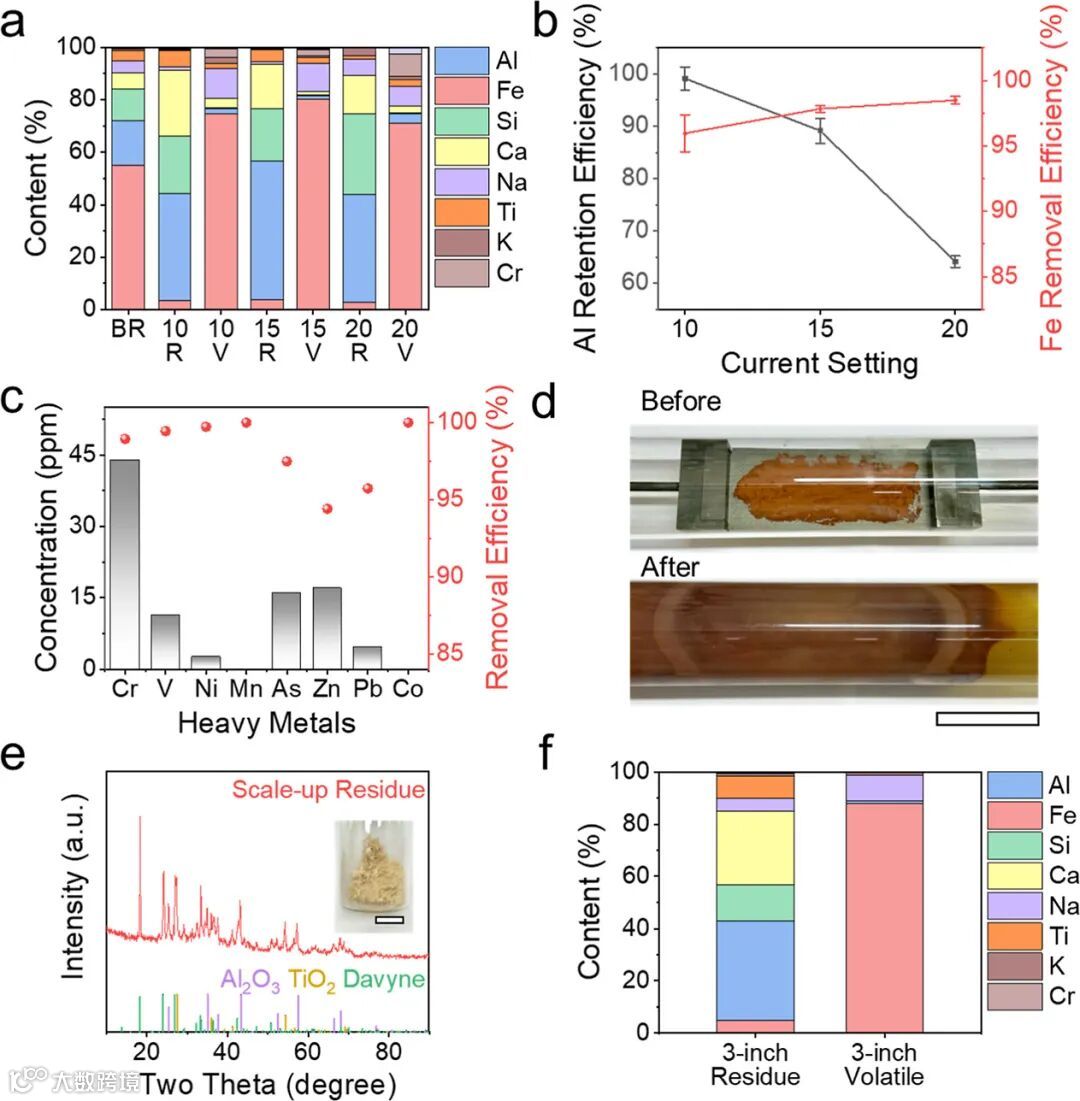

图4显示了工艺参数的优化结果。在1000 °C条件下实现了96.0%的铁脱除率和99.1%的铝保留率，对Co、Mn、Ni、V、Cr等重金属的脱除率均高于99%。放大实验处理1g样品时仍保持优异性能。

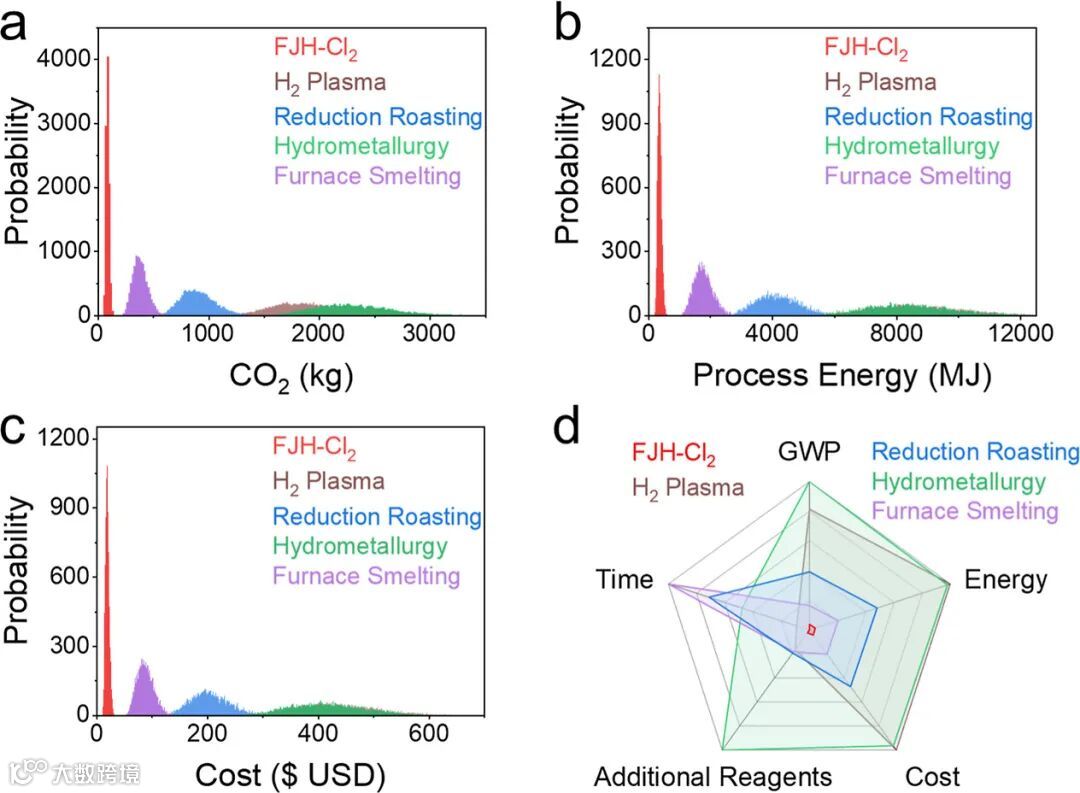

图5通过生命周期评估与技术经济分析表明，FJH-Cl₂工艺在全球变暖潜能、能耗和成本方面均显著低于传统方法，展现出突出的环境友好性与经济可行性。

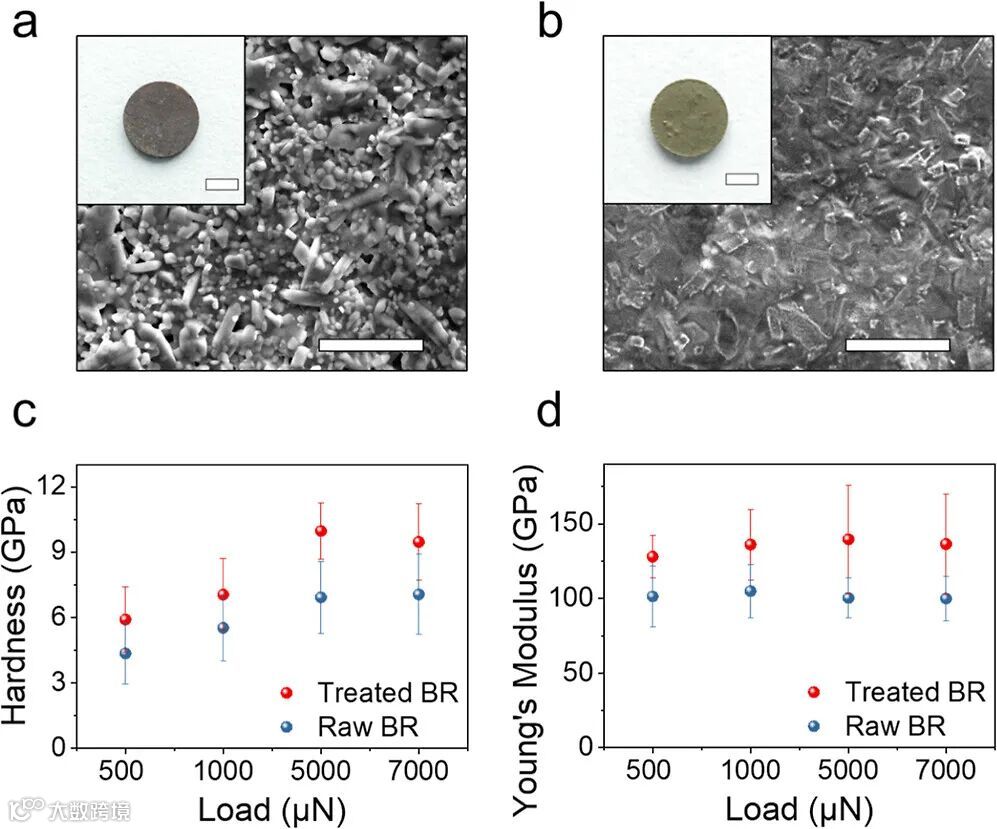

图6证明了处理后残渣的资源化价值。烧结制备的陶瓷结构致密，维氏硬度达10.0 GPa，杨氏模量为139.5 GPa，性能与商业Al₂O₃陶瓷相当。
技术关联
本研究采用的闪蒸焦耳加热技术路线，其核心工艺特征与超快高温处理技术高度契合：
瞬时超高温：实现约200 °C·s⁻¹的快速升温，需要设备具备极高的功率密度
气氛精确控制：氯气氛围的精确控制对反应选择性至关重要
工艺可扩展性：从实验室向工程化放大需要解决热场均匀性和气体分布问题
能耗优化：直接电加热方式需要高效的能源管理系统
总结与展望
本研究通过FJH-Cl₂技术成功解决了赤泥处理的世界性难题，不仅实现了高效脱毒，还完成了废物的高值化利用。该技术具有低碳、节能、成本低的显著优势，为铝工业的可持续发展提供了新的技术路径。
未来研究可进一步探索该技术在工业规模下的连续化运行与系统优化，推动其在实际生产中的应用，助力有色金属行业实现绿色转型。
文献信息：
Iron and Heavy Metal Removal from Bauxite Residues by Flash Joule Heating with Chlorination.
Qiming Liu; Shichen Xu; Phelecia Scotland; et al.
ACS Applied Materials & Interfaces, 2025.
DOI: 10.1021/acsami.5c13121
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
