染料废水处理这事儿，说了很多年，技术也堆了不少，但落到实际，核心问题就一个：吸附剂要么便宜但慢，要么快但贵，要么改性过程比处理废水本身还费劲。
生物炭是个好底子——来源广、成本低、环境友好。但原始生物炭的吸附能力确实平庸，孔不够多，活性位点不够密，面对亚甲基蓝这类染料，效率撑不起来。
传统改性的路数呢？活化、掺杂、造孔，一套流程走下来，动不动几小时甚至几十小时，能耗高、工序多，而且掺杂均匀性还不好保证。
扬州大学、MIT和上海交大最近在《Colloids and Surfaces A》上发了一篇，用闪蒸焦耳热（FJH），几秒钟就把生物炭的碳化、活化、N/P共掺杂三件事一步干完。出来的材料（PHBC50），比表面积3714 m²/g，30分钟对亚甲基蓝的去除率超过98%，Langmuir拟合容量248.99 mg/g，循环五次衰减不到1.2%。
这速度和数据，放在生物炭吸附这个领域，确实有点东西。
01：几秒钟完成碳化+活化+掺杂，FJH怎么做到的

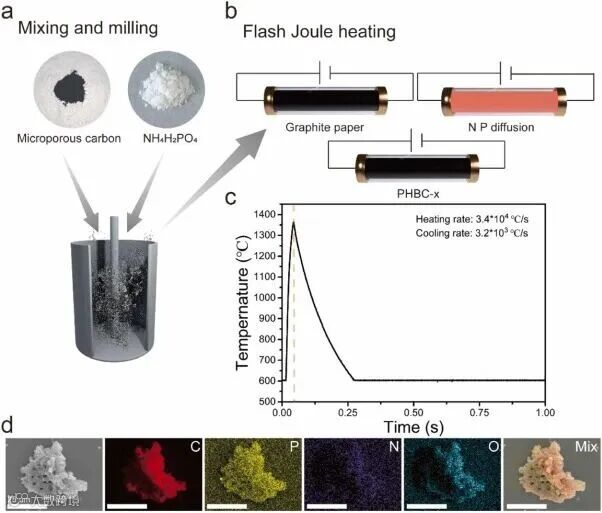

先看图1a-b，合成路线画得很清楚：微孔碳和NH₄H₂PO₄球磨混合，装进双石英管反应器，抽真空，然后通电。
图1c是温度-时间曲线，核心数据在这儿：~1350°C，持续几百毫秒，冷却速率3.2×10³ °C/s。
这个温度窗口选得讲究——NH₄H₂PO₄受热分解，释放含N、P的活性物种；高温让碳骨架重排，同时这些活性物种瞬间扩散进去，嵌进碳晶格；然后急速冷却，把亚稳态的掺杂构型“冻”住。
传统方法里，掺杂和活化往往是分开做的，而且需要长时间保温让反应扩散进行。FJH的逻辑是：温度足够高，时间足够短，让反应在热力学上发生，但在动力学上来不及团聚或相分离。
图1d的SEM和EDS面扫能证明这套逻辑走得通——产物是多孔的片状碳骨架，C、N、P、O四种元素均匀分布，没有偏析，没有团聚。
02：3714 m²/g的比表面积，是怎么撑起来的
图2把结构和化学态拆开来看。

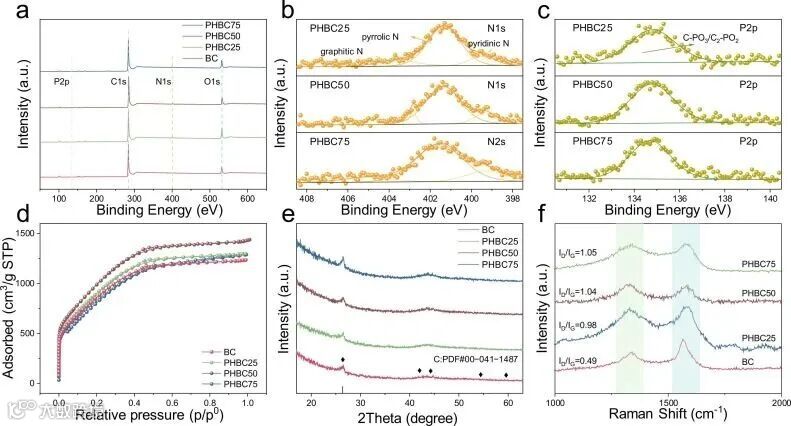

图2a的XPS全谱，N和P的信号都在，掺进去了。
图2b-c的高分辨谱进一步细拆：N 1s分出吡啶N、吡咯N、石墨N，P 2p分出P-C和P-O键。这说明N和P不是简单附着在表面，而是以不同键合方式嵌进了碳骨架里——这对接下来的化学吸附很关键。
图2d的N₂吸脱附等温线，可能是这篇最“扎眼”的数据：PHBC50的比表面积3713.788 m²/g。什么概念？常规活性炭几百到一千多，MOF材料能做到三千以上但稳定性存疑，生物炭改性能做到这个数，确实少见。
为什么能撑这么大？两个原因：一是FJH过程中NH₄H₂PO₄分解产生气体，撑开孔道；二是超快加热让碳骨架来不及致密化就冷却，把多级孔结构“锁”住了。
图2e-f的XRD和拉曼给出另一个视角：XRD以无定形为主但有短程石墨化有序，拉曼ID/IG比最大——缺陷多，活性位点多，吸附能力自然往上走。
03 ：30分钟去除98%，是物理吸附还是化学吸附
图3的吸附数据，可以分三层看。
第一层是宏观性能：

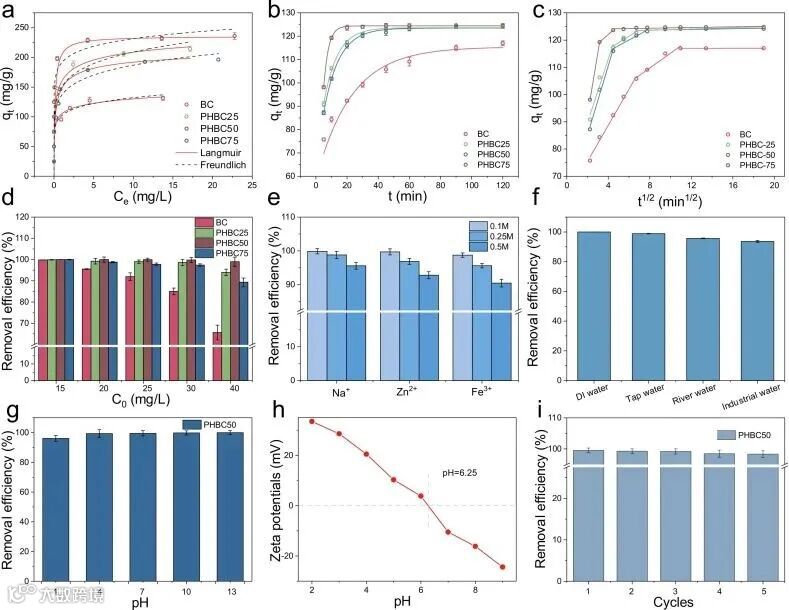

图3a吸附等温线符合Langmuir模型（R²>0.999），拟合最大容量248.99 mg/g，说明吸附是均匀单层覆盖；
图3b动力学曲线，30分钟去除率>98%，符合准二级动力学模型——化学吸附主导。
第二层是机制拆解：
图3c的颗粒内扩散模型显示，吸附受膜扩散和颗粒内扩散共同控制，不是单一机制说了算。
第三层是实用条件验证：
图3d-e，pH 3-11宽范围+高盐环境下，吸附效率依然稳定；
图3f-g，对亚甲基蓝的选择性优于其他染料；
图3h，在实际水样里去除率>93%；
图3i，五次循环后去除率从99.5%降到98.3%，衰减1.2%。
实验室数据好看是一回事，实际水样和循环稳定性撑得住，才是往应用走的底气。
04： N,P掺杂到底怎么增强吸附，DFT给了答案

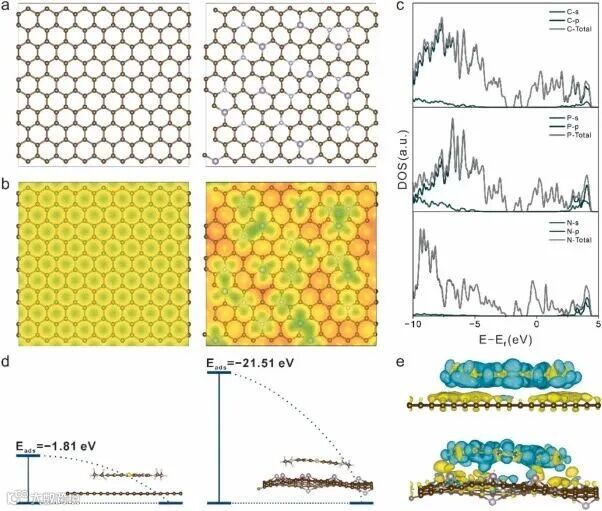

图4的DFT计算，把机制问题拆清楚了。
图4b是静电势分布：原始石墨表面电荷均匀，化学惰性强；N、P掺杂后，局部晶格畸变引发电荷极化，形成一堆异质静电位点——这些位点就是捕获亚甲基蓝的“抓手”。
图4d的吸附能计算更直接：MB在原始石墨上吸附能-1.81 eV，在PHBC上-21.51 eV，差了近12倍。负值越大，吸附热力学上越有利，说明N,P掺杂让吸附从“弱相互作用”变成“强化学吸附”。
图4e的差分电荷密度图把界面电子转移画了出来：PHBC和MB之间电荷重新分布，界面形成强烈的电子耦合。这不是简单的范德华力或静电吸附，而是有电子结构层面的相互作用。
用一句话总结N,P掺杂的作用：诱导表面极化，制造异质位点，稳定吸附构型——三件事合起来，把化学吸附能垒压下去，把吸附效率拉上来。
05：这事的看点，不只在性能
把这篇的逻辑抽出来看，其实有几个层面值得琢磨：
工艺层面：FJH把碳化、活化、掺杂三合一，压到几秒完成。这不仅是快，关键是避免了长时间热处理带来的孔塌陷、掺杂不均匀。超快高温+急速冷却，本质是用动力学手段把热力学上有利但动力学上亚稳态的结构“冻”下来——这个思路在材料合成里可以复制。
结构层面：3714 m²/g的比表面积，N,P双掺杂的均匀分布，缺陷位点的丰富度，三者叠加，物理吸附的“容量”和化学吸附的“强度”都拉满了。
机制层面：DFT算出来的-21.51 eV吸附能，不是随便编的数字。它解释了为什么30分钟能吸98%、为什么循环五次不衰减——不是物理孔道在干活，是掺杂诱导的电荷极化在干活。
应用层面：实际水样验证、宽pH适用、高盐耐受、循环稳定，这四条能同时满足的吸附剂不多。往连续流处理装置上走，有底子。
06 ：还能往哪儿走
这篇的价值，不在于“做了一个高性能生物炭”，而在于示范了FJH这种极端合成手段在碳材料改性里的通用性。
接下来可以看的几个方向：
掺杂体系拓展：N,P能行，B、S、金属单原子能不能也这么掺进去
孔道精细调控：前驱体比例、加热温度、保温时间，能不能把孔径分布再压窄
动态吸附验证：固定床连续流里，这种材料的穿透曲线和传质效率怎么样
多污染物协同：亚甲基蓝能吸，重金属、抗生素、其他阴离子染料能不能一起拿下
至少，这条路开出来了。
文献信息
Flash joule heating synthesis of N-P Co-doped hierarchical biochar for ultrafast methylene blue adsorption
Colloids and Surfaces A: Physicochemical and Engineering Aspects, 2026, 738, 139945
DOI: 10.1016/j.colsurfa.2026.139945
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
