导语
开发兼具高灵敏度、优异选择性和长期稳定性的气体传感器，对呼气诊断、环境监测至关重要，但传统材料往往难以兼顾。上海大学徐甲强教授、王晓红副教授团队在《ACS Nano》上发表创新研究，通过一项巧妙的 “同源元素锚定”策略，攻克了高熵合金在传感器应用中易团聚的瓶颈。该研究在PtFeCoNiCu高熵合金中引入与载体相同的Sn元素，从而在原子尺度上极大增强了合金与SnO₂载体间的界面耦合。这一设计使复合材料在230°C的工作温度下，对2 ppm丙酮的响应值提升至4.59，实现了4 ppb的超低检测限，响应/恢复时间快至6.5 s/10.5 s，并在长达63天的测试中表现出卓越的稳定性。这项研究为设计下一代高性能、高稳定的气体传感材料提供了全新的界面工程思路。
研究要点
策略创新：提出“同源元素锚定”策略，通过在高熵合金中引入载体氧化物中的金属元素（Sn），从根本上强化了金属-载体相互作用，有效抑制了高温下的合金团聚。
性能卓越：传感器核心性能全面领先：对2 ppm丙酮响应值4.59，检测限低至4 ppb，响应/恢复仅6.5 s/10.5 s，并在63天内保持稳定。
机制清晰：结合原位表征与理论计算，阐明Sn的引入优化了高熵合金的电子结构，提高了活性氧物种浓度，并降低了丙酮氧化反应能垒。
应用明确：其超低检测限、快速响应及抗湿性，在医疗呼气分析（如糖尿病筛查）和环境痕量污染物监测中展现出直接应用潜力。
图文解读
图1：研究策略示意图
该图对比了传统高熵合金/氧化物复合材料在热处理中易团聚的问题，与本研究所提出的“同源锚定”新策略。示意图清晰表明，在高熵合金中引入与SnO₂载体相同的Sn元素，能够通过增强的化学亲和力与界面耦合，像“锚”一样将合金纳米颗粒稳定地固定在载体表面，从而抑制高温处理过程中的颗粒迁移与团聚。

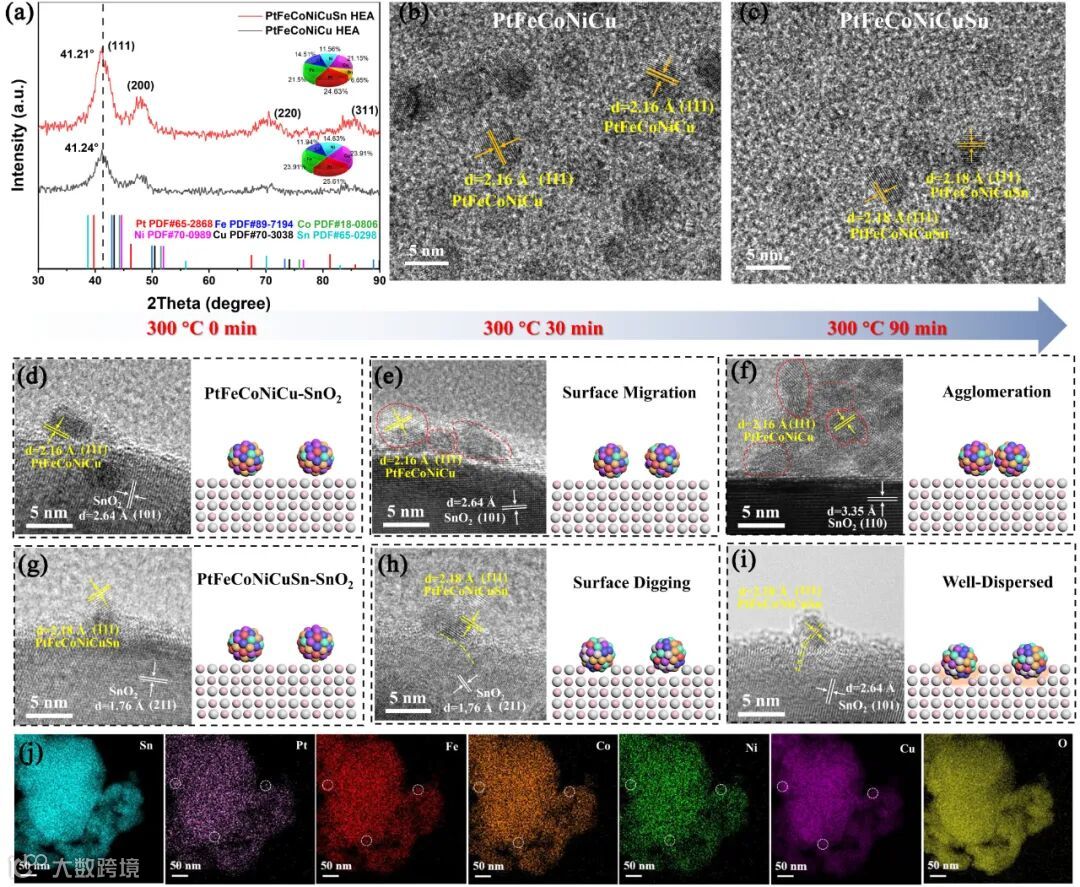

图2：材料结构与形貌表征
X射线衍射图谱证实，无论是否含Sn，高熵合金均形成了单一的面心立方固溶体结构，Sn的引入引起了可测量的晶格膨胀。高分辨透射电镜图像提供了直观证据：经过300°C煅烧后，含Sn的高熵合金纳米颗粒在SnO₂表面仍保持均匀分散，并与载体晶格良好匹配；而不含Sn的合金则出现了明显的团聚现象，直接证明了Sn元素的引入对稳定界面结构的决定性作用。

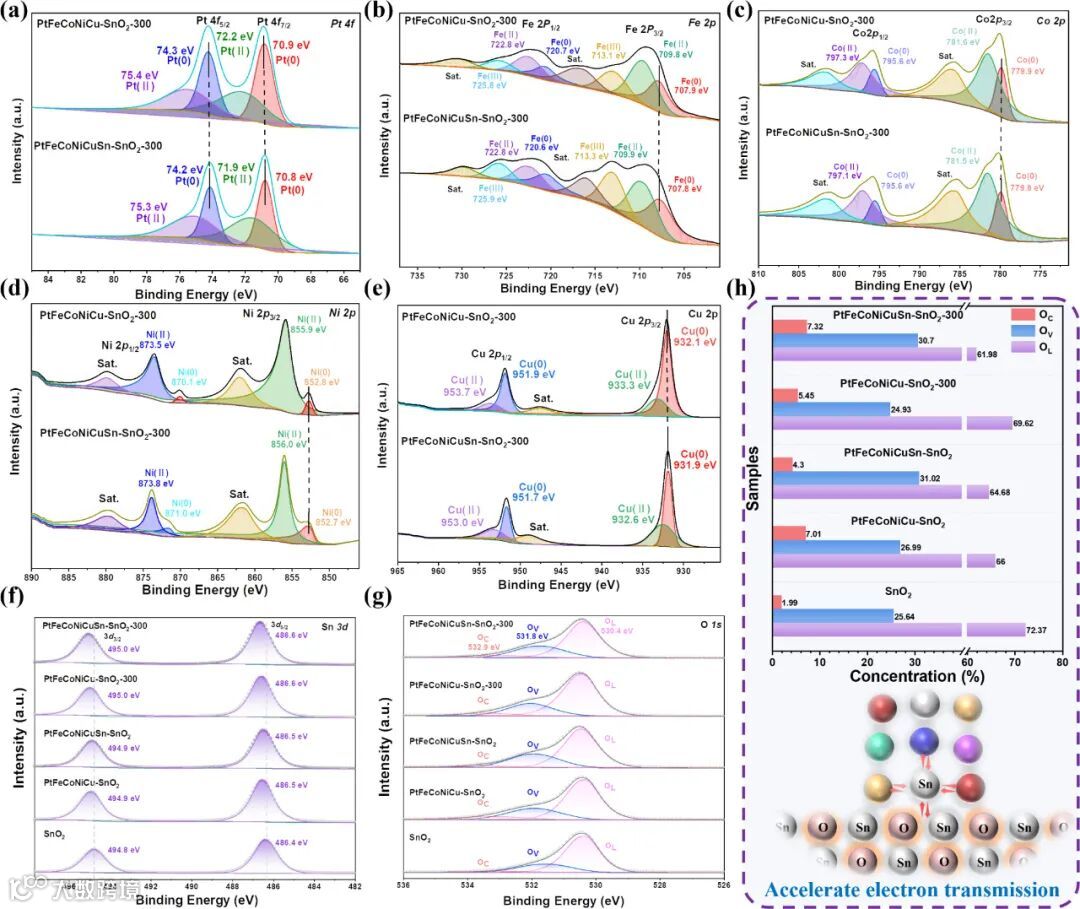

图3：表面化学与电子态分析
X射线光电子能谱的精细分析揭示了Sn元素的电子调控作用。在含Sn的样品中，Pt、Fe、Co、Ni、Cu等金属元素的结合能均发生下降，表明Sn作为电子供体，调节了高熵合金内部的电荷分布。更重要的是，含Sn样品表面的活性氧物种（O⁻, O₂⁻）比例高达38.02%，远高于对照组，这为后续的气敏反应提供了丰富的反应位点，是性能提升的关键化学基础。

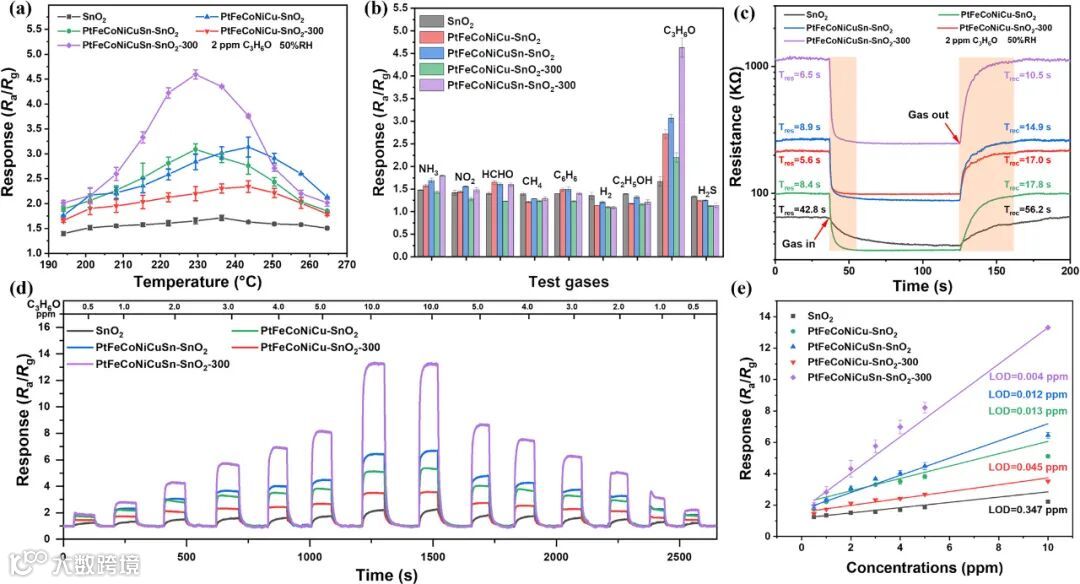

图4：气敏性能核心对比
本图系统展示了传感器的核心性能指标。在230°C的最佳工作温度下，PtFeCoNiCuSn-SnO₂传感器对2 ppm丙酮的响应值达到4.59，响应和恢复时间分别为6.5秒和10.5秒，表现出优异的动力学特性。其响应值与丙酮浓度在1-20 ppm范围内呈现良好的线性关系，通过计算得出检测限低至4 ppb。同时，该传感器对丙酮的选择性远高于乙醇、甲醛等常见干扰气体。

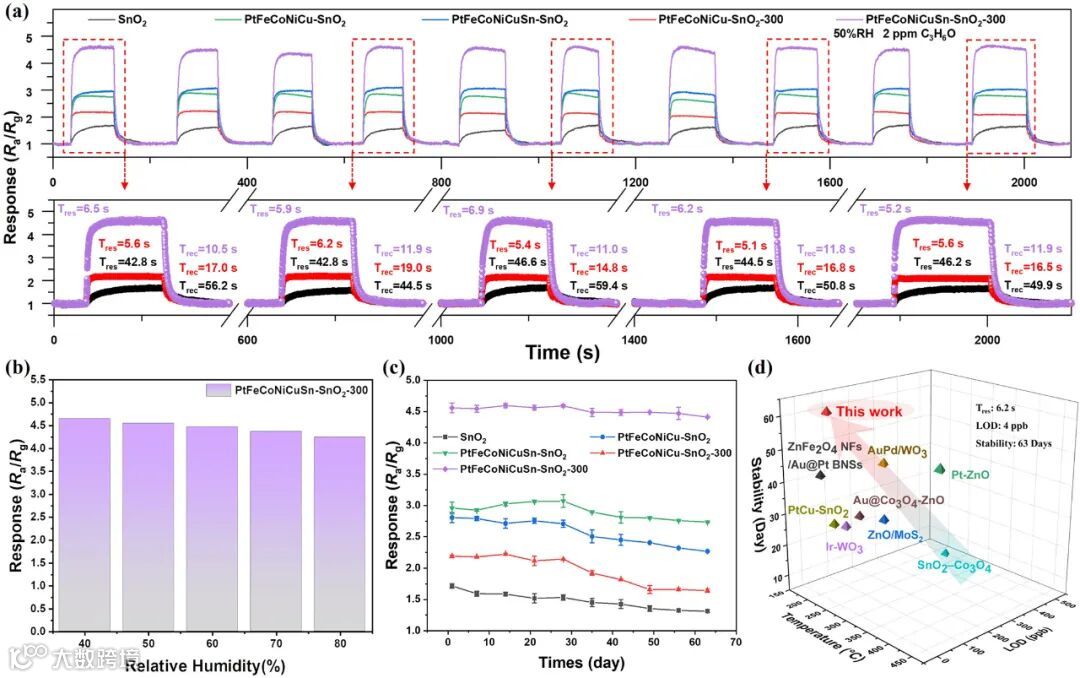

图5：稳定性、抗湿性及性能对标
长期稳定性是传感器实际应用的生命线。该传感器在63天的连续测试中，响应信号波动极小（标准差仅0.056），展现了惊人的耐久性。在40%至80%的相对湿度范围内，其响应值仅下降7.6%，表明具有良好的抗湿性。与近年来文献报道的其他先进丙酮传感器相比，该工作在灵敏度、检测限和响应速度的综合指标上具有明显优势。

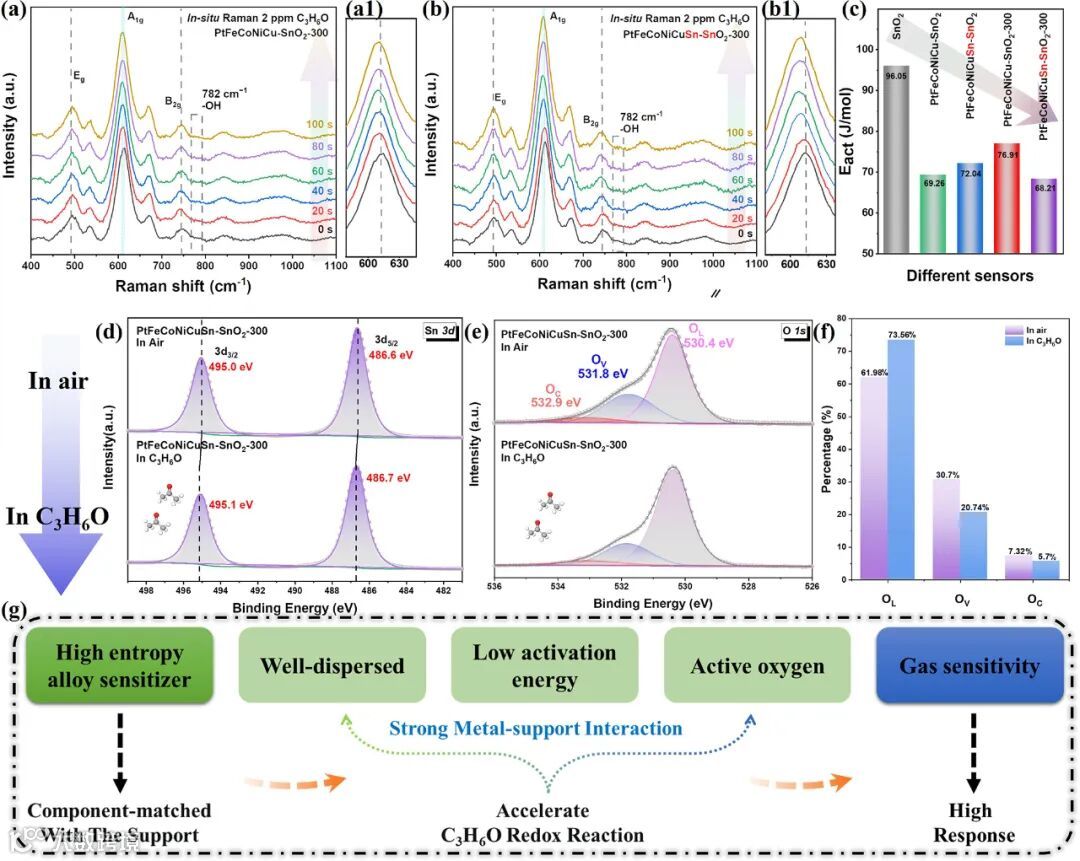

图6：原位机理研究
通过原位拉曼光谱观察发现，在丙酮气氛中，含Sn样品的SnO₂特征拉曼峰（A₁g模式）发生更显著的红移，这表明其表面发生了更强的电荷交换与相互作用。动力学分析进一步计算出，Sn的引入降低了丙酮氧化反应的活化能，从而在本质上加速了界面反应速率，从动力学角度解释了性能增强的原因。
图7：密度泛函理论计算
理论计算从电子结构层面提供了根本性解释。态密度分析表明，Sn的引入使高熵合金的d带中心上移，增强了其与气体分子轨道的耦合能力。吸附能计算结果显示，在所有测试气体分子中，丙酮在催化剂Fe位点上的吸附能最低（-1.1632 eV），即吸附最强，这从理论上完美地印证了传感器对丙酮的高选择性。
总结与展望
本研究通过一个精巧的元素设计（引入Sn），成功解决了高熵合金敏化型气体传感器中的界面稳定性难题，实现了综合性能的跨越式提升。其意义在于指出了一条普适性的材料设计路径：通过构筑“同源”或“强相互作用”的金属-载体界面，来稳定活性位点、优化电子结构、提升器件耐久性。这项成果不仅为开发用于呼气分析、环境监测的高性能丙酮传感器提供了理想的候选材料，更为设计其他基于高熵合金或纳米复合体系的先进功能材料（如催化剂、储能电极）提供了深刻的启发。未来的研究可致力于将该策略拓展至更多样的材料体系，并推动其在集成化、微型化传感器件中的实际应用。
文献信息
Ou Wang, Heyu Wang, Yu Tang, Zhiheng Ma, Bao-Li An, Yongmei Zhao, Xiaohong Wang, Jiaqiang Xu. Anchoring Sn-Containing High-Entropy Alloy PtFeCoNiCuSn on SnO₂ for Improving Acetone Detection Ability. ACS Nano 2025.
https://doi.org/10.1021/acsnano.5c15097
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
