导语
全球磷石膏堆存已达数十亿吨，资源化利用率仅15%，这一世界性环保难题刚刚被中国科学家攻克！南京师范大学王昕晔副教授团队在化学工程顶级期刊《Chemical Engineering Journal》上发表重大研究成果，通过闪蒸焦耳加热技术在0.1秒内将磷石膏高效转化为高活性硫化钙，转化率高达98%，能耗降低98.7%，活性提升2.97倍！这项突破性技术为工业固废资源化提供了全新的解决方案，有望彻底改变磷石膏“堆积成山”的现状。
🔍 研究亮点
秒级超快转化：闪蒸焦耳加热仅需0.1秒完成反应，较传统工艺效率提升万倍
破纪录转化率：在140V、Ca/C=1:2.5条件下实现98%转化率，创行业新高
卓越能耗控制：单位能耗仅1558 kWh/t，为传统方法1/80，碳排放降低98.7%
超高产物活性：制备的硫化钙比表面积达65.55 m²/g，反应活性提升2.97倍
📊 图文解析

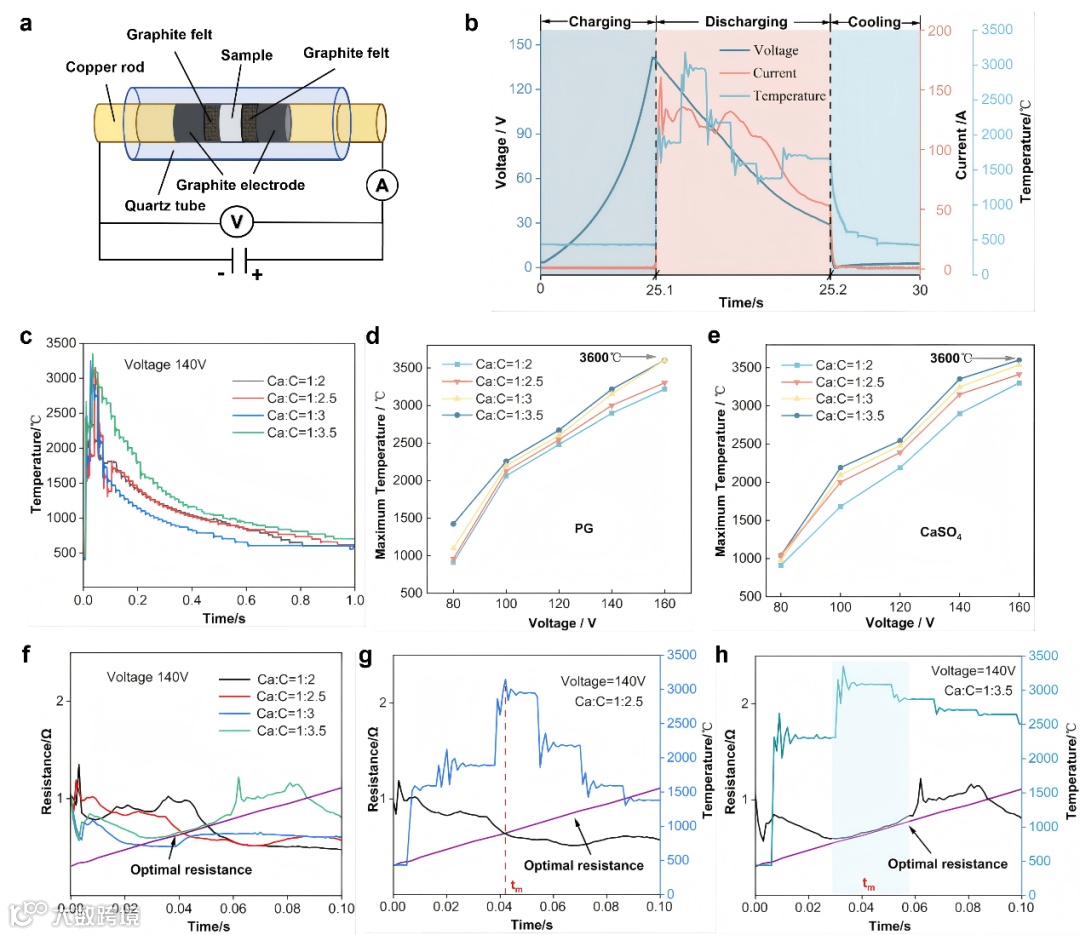

图1 闪蒸焦耳加热系统与反应特性
图1a展示了基于电容储能装置的FJH系统，可在真空环境下通过石墨电极实现0.1秒瞬时超高压放电，温度瞬间达3200°C。电阻演变分析（图1f）揭示不同钙碳比样品的导电行为差异，低碳比体系因碳网络消耗导致电阻上升，而高碳比体系保持良好导电通路。关键发现显示样品实际电阻与理论最优电阻的匹配度直接决定峰值温度（图1g,h），为理解能量传递效率提供新视角。

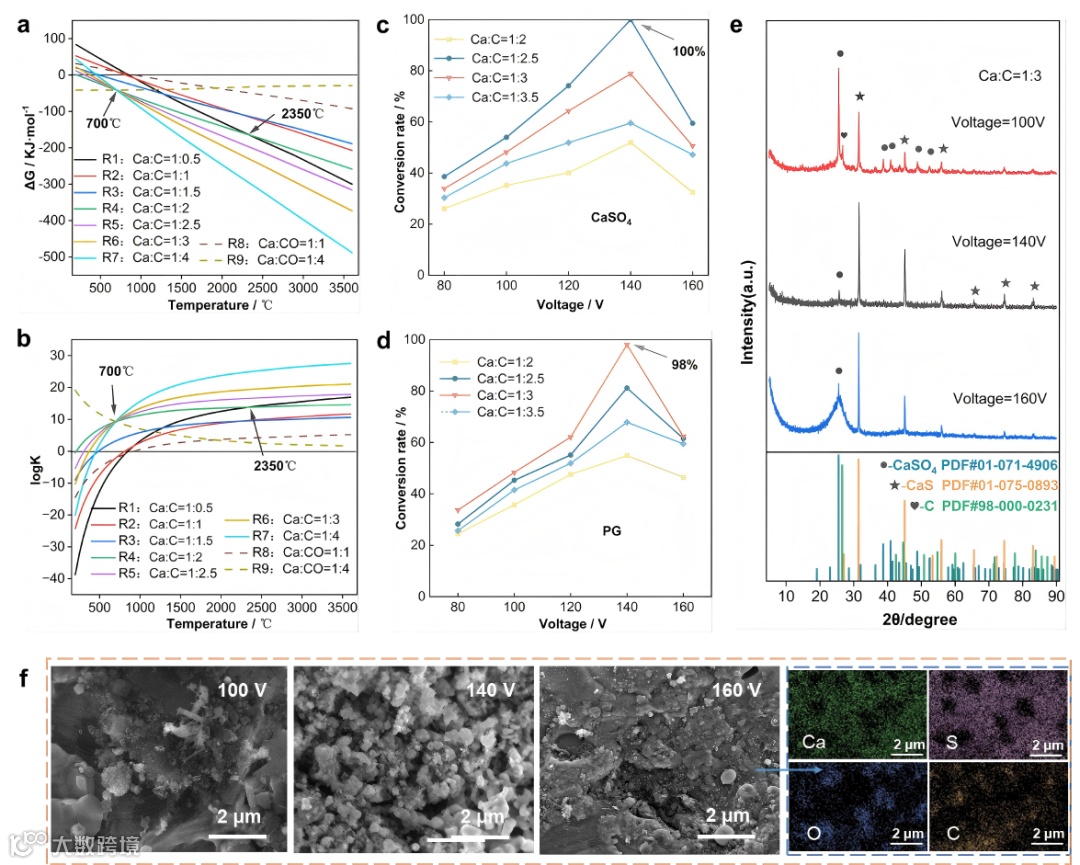

图2 热力学分析与转化行为
热力学计算证实维持n(C)/n(CaSO₄) ≥ 2可确保反应生成目标产物CaS而非CaO（图2a,b）。电压实验显示140V时纯CaSO₄体系可实现完全转化，磷石膏体系转化率达98%（图2c,d）。XRD图谱（图2e）显示140V条件下产物CaS衍射峰尖锐无杂峰，证明高选择性。160V时SEM图像（图2f）呈现熔融态形貌，阐明过高温度导致转化率下降的机制。

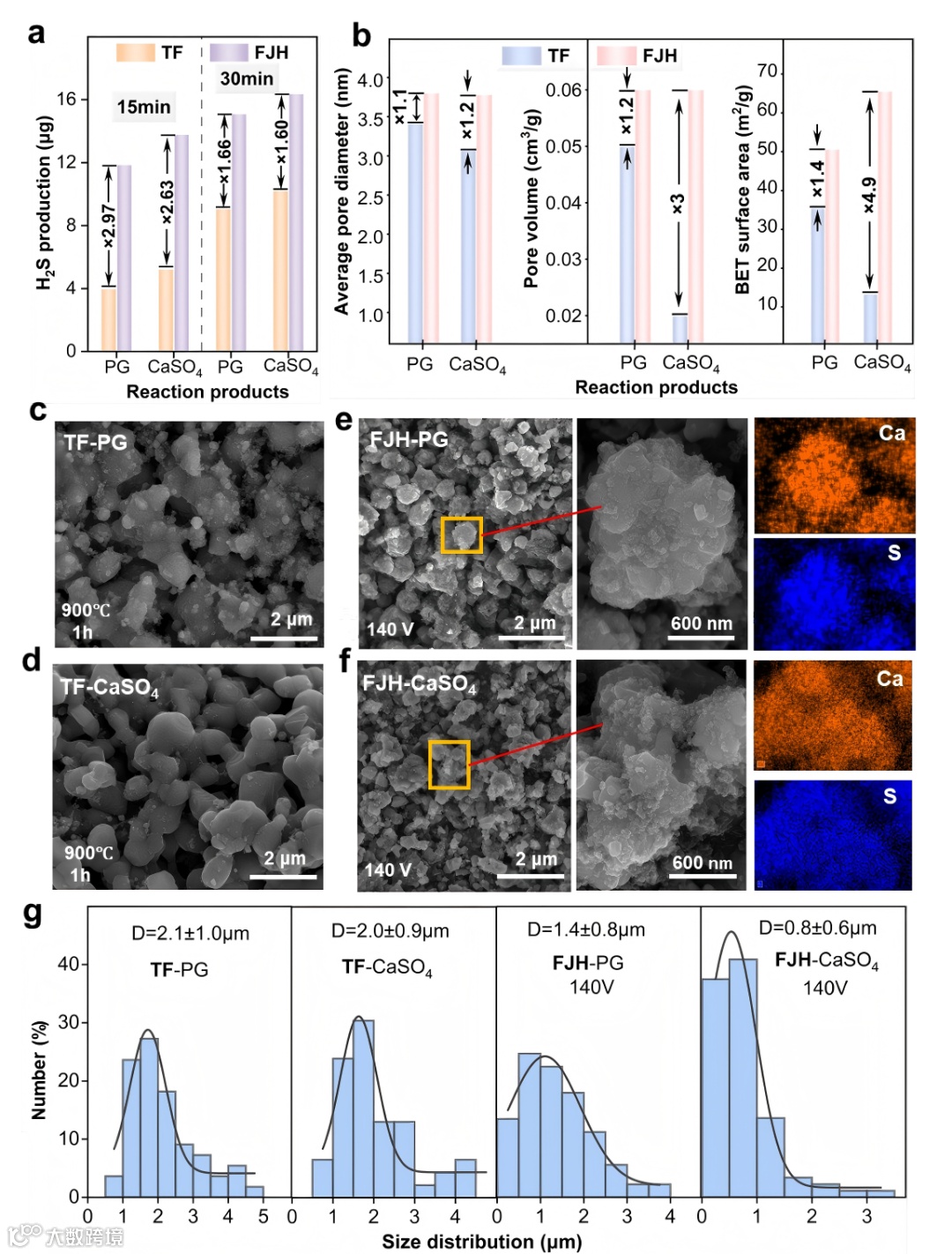

图3 产物性能对比
FJH制备的CaS展现出显著优越的结构特性，BET测试显示比表面积达65.55 m²/g，为传统方法4.9倍（图3b）。形态学分析（图3c-e）证实FJH产物具有更均匀粒径分布和丰富孔隙结构，平均粒径达亚微米级别（图3g）。活性测试显示FJH产物反应活性为传统方法2.97倍（图3a），凸显技术优势。

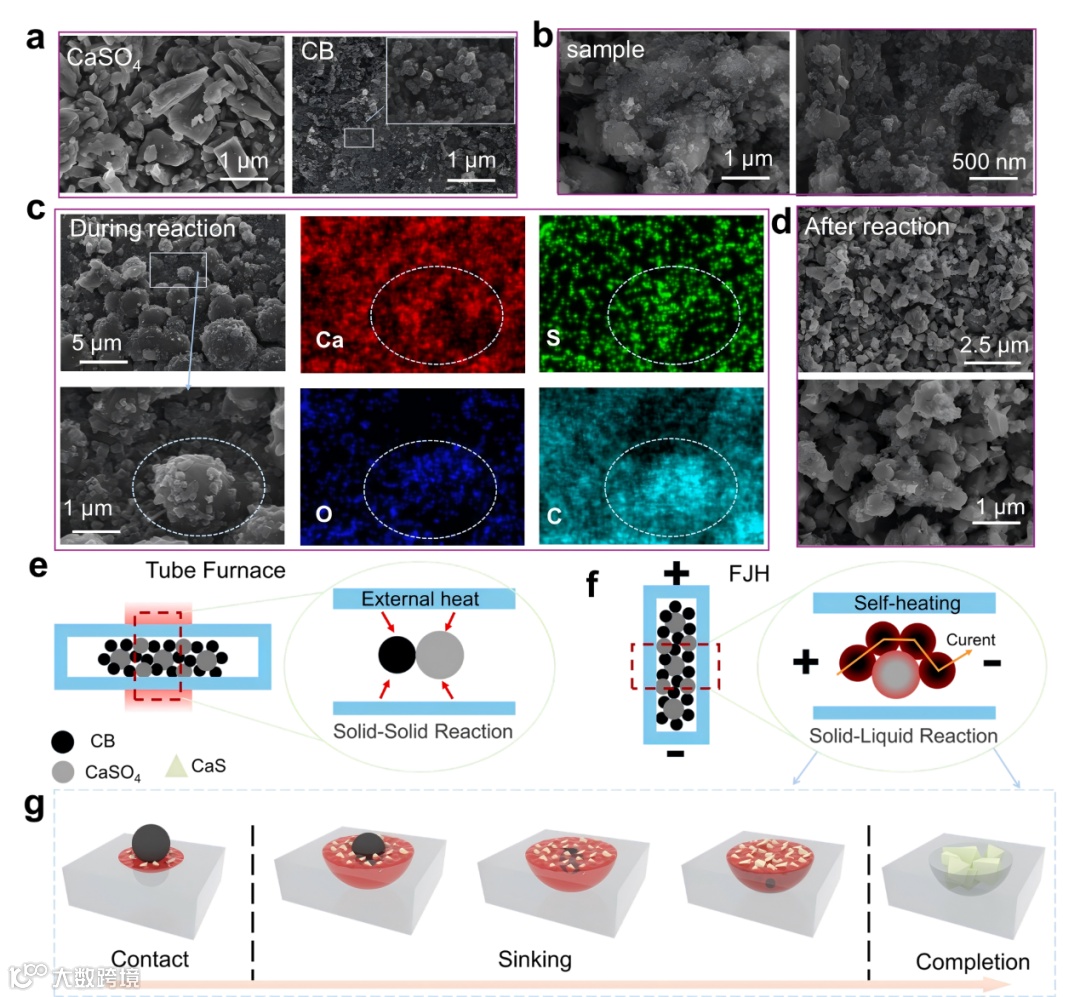

图4 独特反应机理
研究首次揭示FJH过程中存在固-液转化路径。当碳黑包覆的CaSO₄在毫秒级时间内经历极端高温时，物料表面局部熔融形成液膜（图4c），使反应从传统固-固机制转变为更高效的固-液机制。元素面分布（图4d）显示碳黑颗粒嵌入熔融CaSO₄中进行深度还原，这种独特模式避免颗粒团聚，实现高活性CaS可控制备。

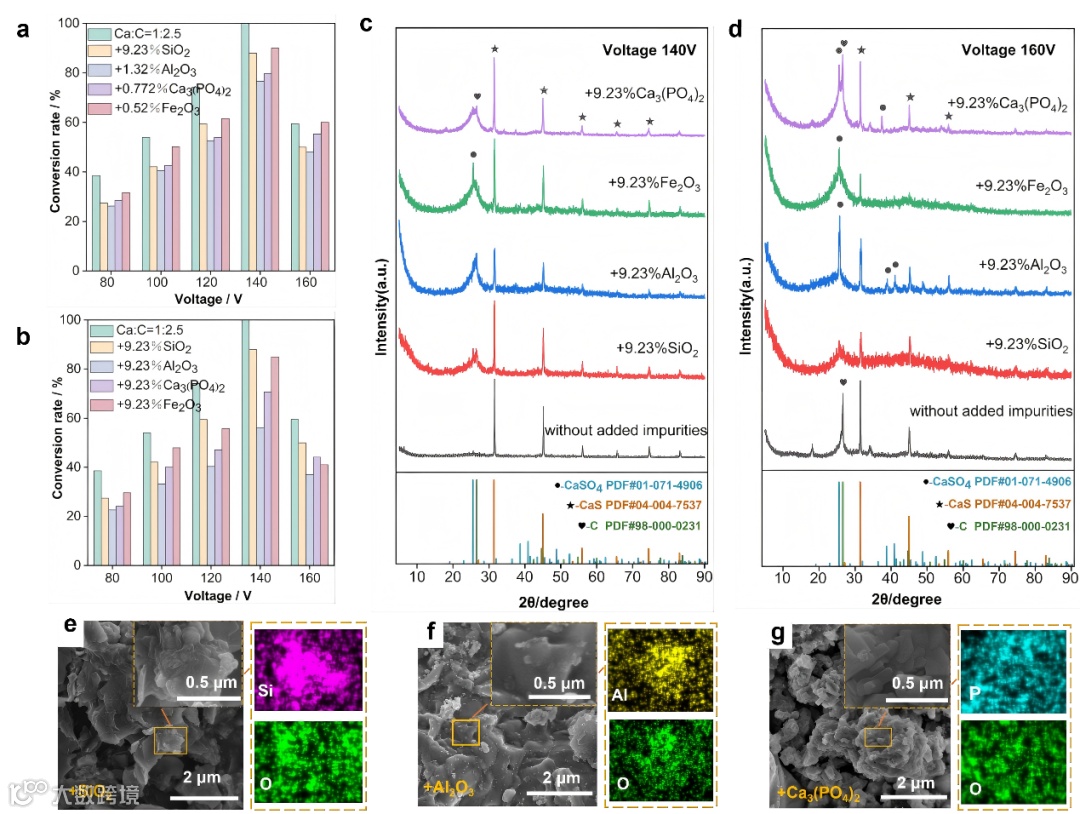

图5 杂质影响机制
针对实际磷石膏中杂质的研究发现，Al₂O₃抑制作用最为显著（图5a,b）。XRD图谱在160V条件下出现弥散峰（图5d），SEM-EDS分析观察到Ca-Al共熔区域（图5f），证实杂质组分在高温下形成低共熔体是转化率下降主因。这种液相行为会包覆活性碳颗粒，阻碍与CaSO₄有效接触。
⚙️ 技术支撑
闪蒸焦耳加热系统：集成超高压放电与精确控温，实现0.1秒瞬时反应
多尺度表征平台：结合XRD、SEM、BET等先进技术，全面解析材料特性
热力学分析体系：通过计算与实验结合，揭示反应路径与机理
环境效益评估：采用全生命周期分析，量化技术碳减排与节能效果
💎 总结与展望
这项研究通过闪蒸焦耳加热技术实现了磷石膏资源化的革命性突破，不仅解决了传统工艺能耗高、效率低的技术瓶颈，更开创了“超快高温合成”的新材料制备范式。其0.1秒反应时间、98%转化率和98.7%能耗降低等关键指标，为工业固废高值化利用树立了新标杆。随着该技术在低成本碳源替代和反应器优化方面的进一步突破，有望在化工原料、环境修复、建筑材料等领域快速推广应用，推动中国在固废资源化领域达到世界领先水平。

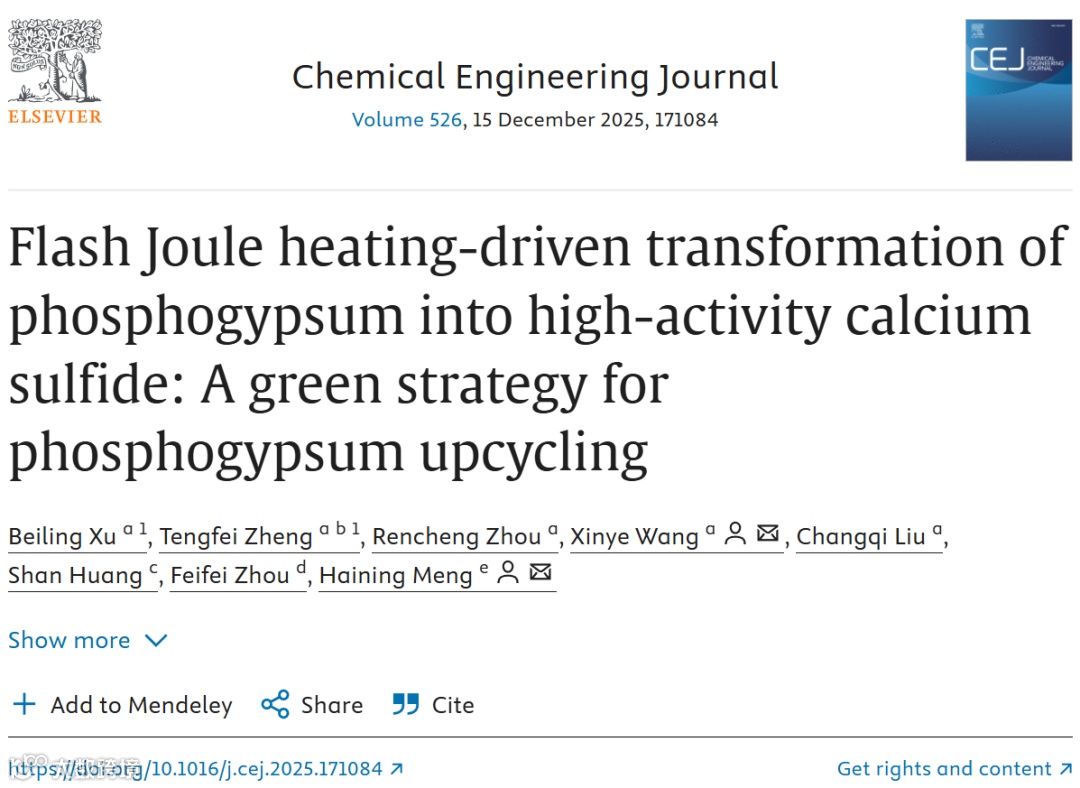

文献信息
Beiling Xu, Tengfei Zheng, Rencheng Zhou, Xinye Wang, Changqi Liu, Shan Huang, Feifei Zhou, Haining Meng.
Flash Joule heating-driven transformation of phosphogypsum into high-activity calcium sulfide: A green strategy for phosphogypsum upcycling.
Chemical Engineering Journal, Volume 526, 2025, 171084, ISSN 1385-8947.
https://doi.org/10.1016/j.cej.2025.17108
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
