导语
沼气产业的蓬勃发展带来了巨量沼气残渣的处置难题，传统处理方法易造成二次污染。与此同时，石墨烯作为明星材料，其传统制备工艺（如化学剥离法）面临高能耗、高成本和环境污染等挑战。实现从有害废弃物到高值材料的绿色、经济转化，是环境与材料科学交叉领域的一项关键挑战。
2026年1月16日，清华大学环境学院邓兵研究员与刘建国教授团队在可持续发展领域顶级期刊 《One Earth》 上发表了题为 “Ultrafast flash Joule heating upcycles biogas residue into high-quality, sustainable graphene composite materials” 的重要研究。该研究创新性地开发了一种无溶剂、两步闪蒸焦耳加热（TS-FJH）策略，在短短1.4秒内将多种沼气残渣高效转化为高质量石墨烯复合材料。尤为重要的是，该工艺利用残渣中的固有金属原位构建活性界面，使产物具备了优异的氧还原反应催化性能，且全过程能耗与成本较传统方法降低90%和95%以上，为废弃物的规模化、高值化资源利用提供了颠覆性的技术范式。
研究亮点
⚡ 秒级转化，效率颠覆：首创两步闪蒸焦耳加热（TS-FJH） 策略，总耗时仅1.4秒（1秒预处理+0.4秒石墨化），即可完成从沼气残渣到高质量石墨烯材料的快速升级再造。
🎯 性能优异，变废为宝：利用残渣中固有铁元素，原位构筑Fe-石墨烯杂化结构。所得材料在碱性环境中氧还原反应半波电位达0.56 V (vs. RHE)，电子转移数接近4，性能优于商业炭黑，并展现出超过30000秒的卓越稳定性。
🌱 绿色低碳，效益显著：全生命周期评估显示，该工艺每公斤石墨烯的碳排放仅为27.6 kg CO₂当量，较传统化学剥离法降低83.4%。技术经济分析表明，其生产成本仅为化学剥离法的4.1%，具备压倒性的环境与经济效益。
🔄 路径普适，闭环可持续：成功将牛粪、秸秆等多种来源的沼气残渣转化为高性能材料，并应用于清洁能源器件，完整构建了“废弃物—高值材料—绿色能源”的可持续技术闭环。
图文解析

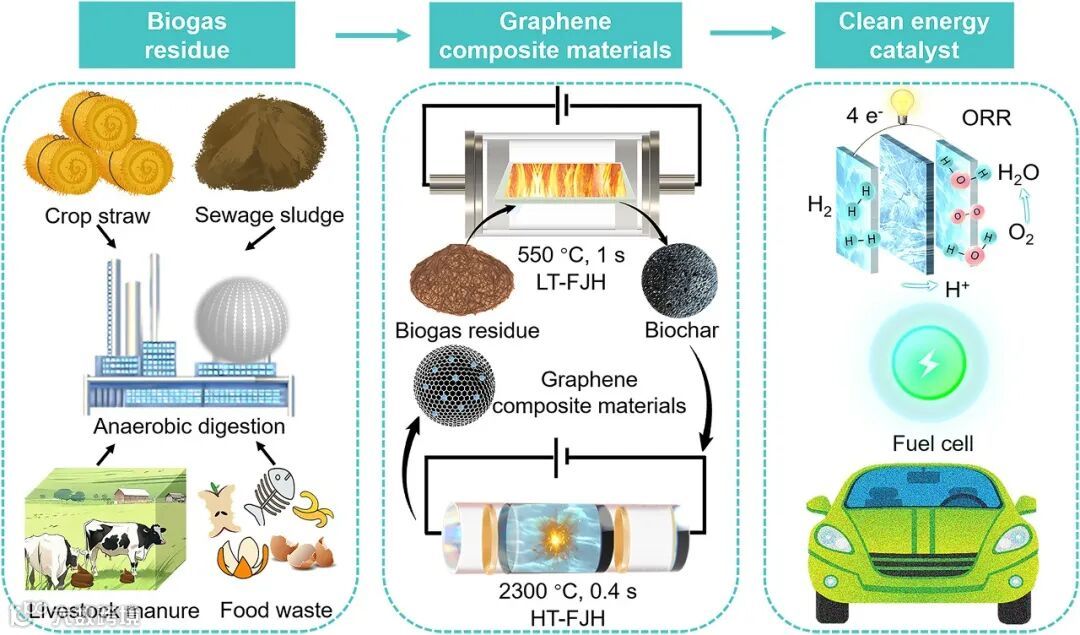

图1：TS-FJH工艺实现“废弃物-材料-能源”闭环的全流程示意图
本图宏观展示了该项研究的整体技术理念与应用愿景。示意图清晰地描绘了一条从多种有机废弃物（秸秆、污泥、粪便等）厌氧发酵产沼气开始，到副产物沼气残渣通过两步闪蒸焦耳加热（TS-FJH） 核心工艺被转化为石墨烯复合材料，最终作为高效氧还原反应催化剂应用于燃料电池、实现绿色发电的完整技术链条。该图不仅阐明了TS-FJH工艺包含低温闪蒸（LT-FJH， ~550°C）脱挥与高温闪蒸（HT-FJH， ~2300°C）石墨化两个关键步骤，更强调了整个流程的闭环性、可持续性和明确的终端应用导向，奠定了工作的全局视角。

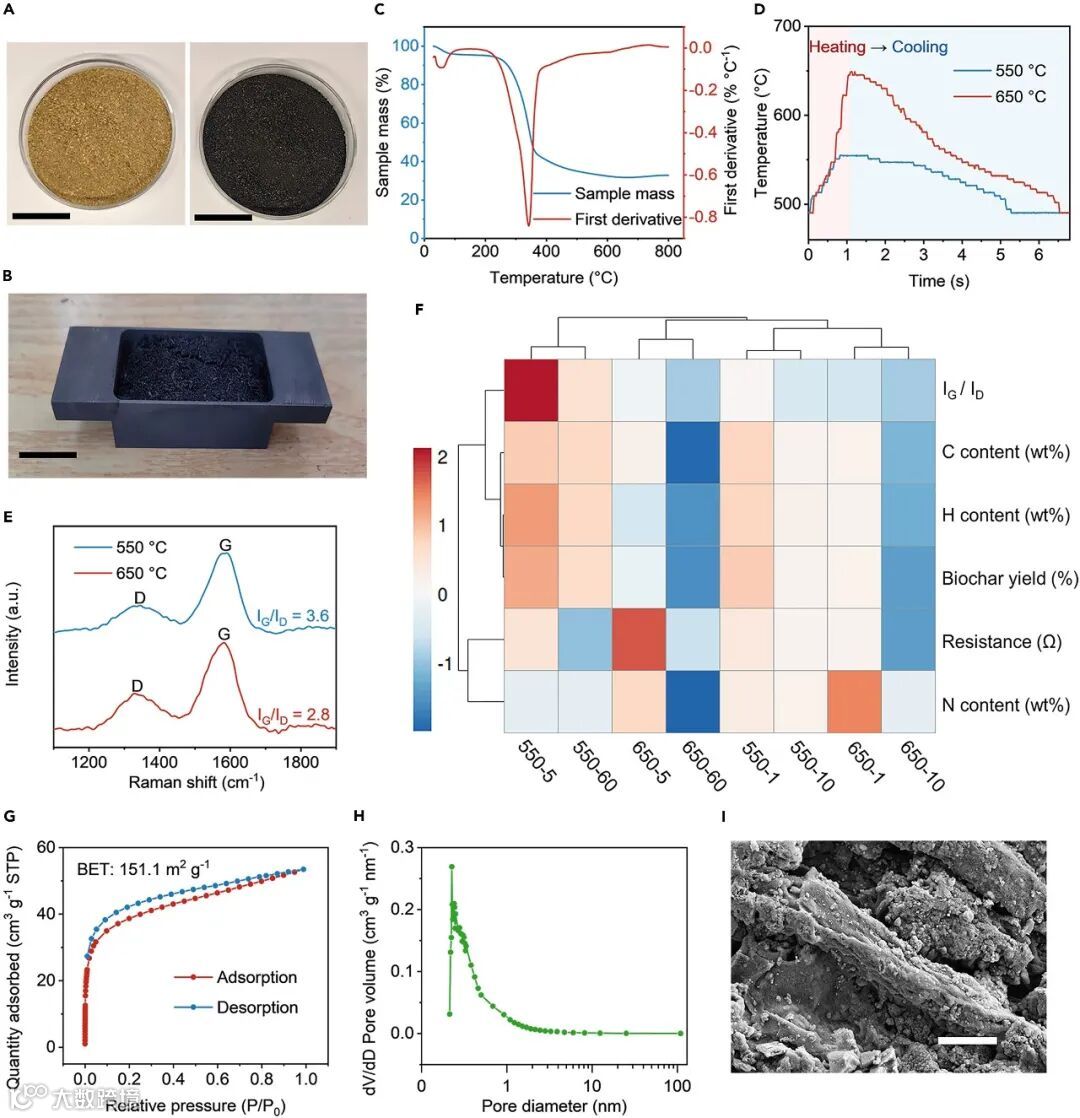

图2：低温闪蒸焦耳加热（LT-FJH）制备导电生物炭的结构与机理
本图深入解析了TS-FJH第一步——LT-FJH的作用与产物特性。研究通过对牛粪沼气残渣的热重分析，明确了其热解失重主要发生在600°C以下，经历脱水、有机物分解和炭化三个阶段。LT-FJH在约1秒内将残渣快速加热至550°C，成功脱除大部分挥发分，显著提高了固定碳含量。产物生物炭的拉曼光谱（ID/IG值变化）和氮气吸附结果（比表面积达151.1 m²/g，以介孔为主）表明，该步骤不仅实现了碳的富集，更形成了粗糙多孔、具有一定导电性的前驱体，这为第二步HT-FJH的瞬时超高温石墨化（依赖焦耳热效应）提供了至关重要的物质基础。

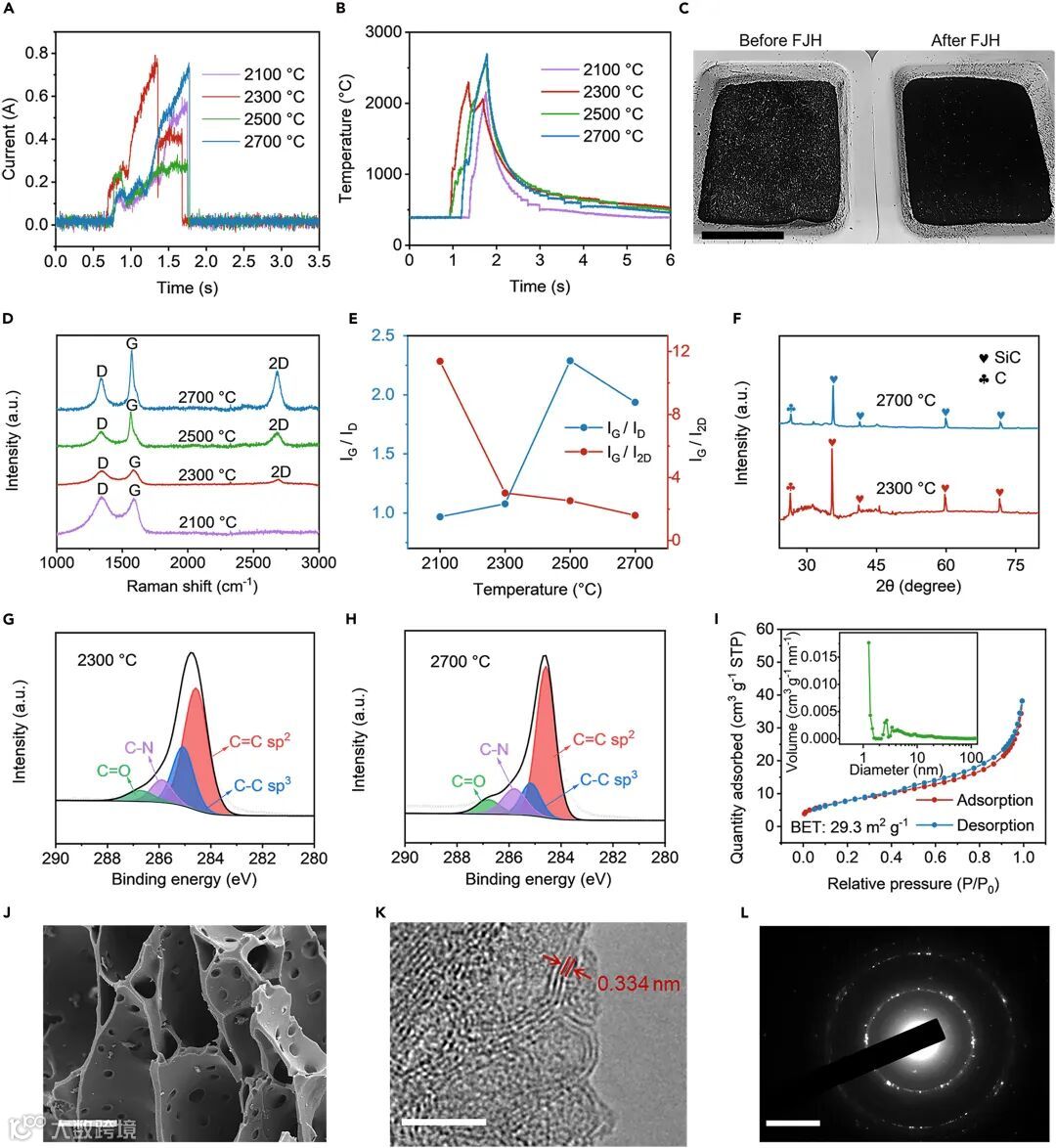

图3：高温闪蒸焦耳加热（HT-FJH）秒级合成石墨烯复合材料的结构演变
本图聚焦于TS-FJH第二步——HT-FJH如何实现“秒级石墨化”。实时监测显示，在60V电压下，生物炭在0.65秒内温度飙升至2700°C，随后急速淬火。这一极端的非平衡过程驱动碳原子快速重排。拉曼光谱中2D峰的增强、ID/IG的演变，以及XRD图谱中尖锐石墨（002）峰的出现，共同证实了高度有序石墨晶格的形成。XPS精细谱显示sp²碳（C=C）比例随处理温度升高而增加（2300°C时达64.1%）。TEM图像直接观测到清晰的石墨烯层状结构（层间距~0.334 nm）与镶嵌其中的纳米颗粒。这些多维度表征确凿证明了HT-FJH能在亚秒时间内，将生物炭高效转化为结晶度良好的石墨烯基复合材料。

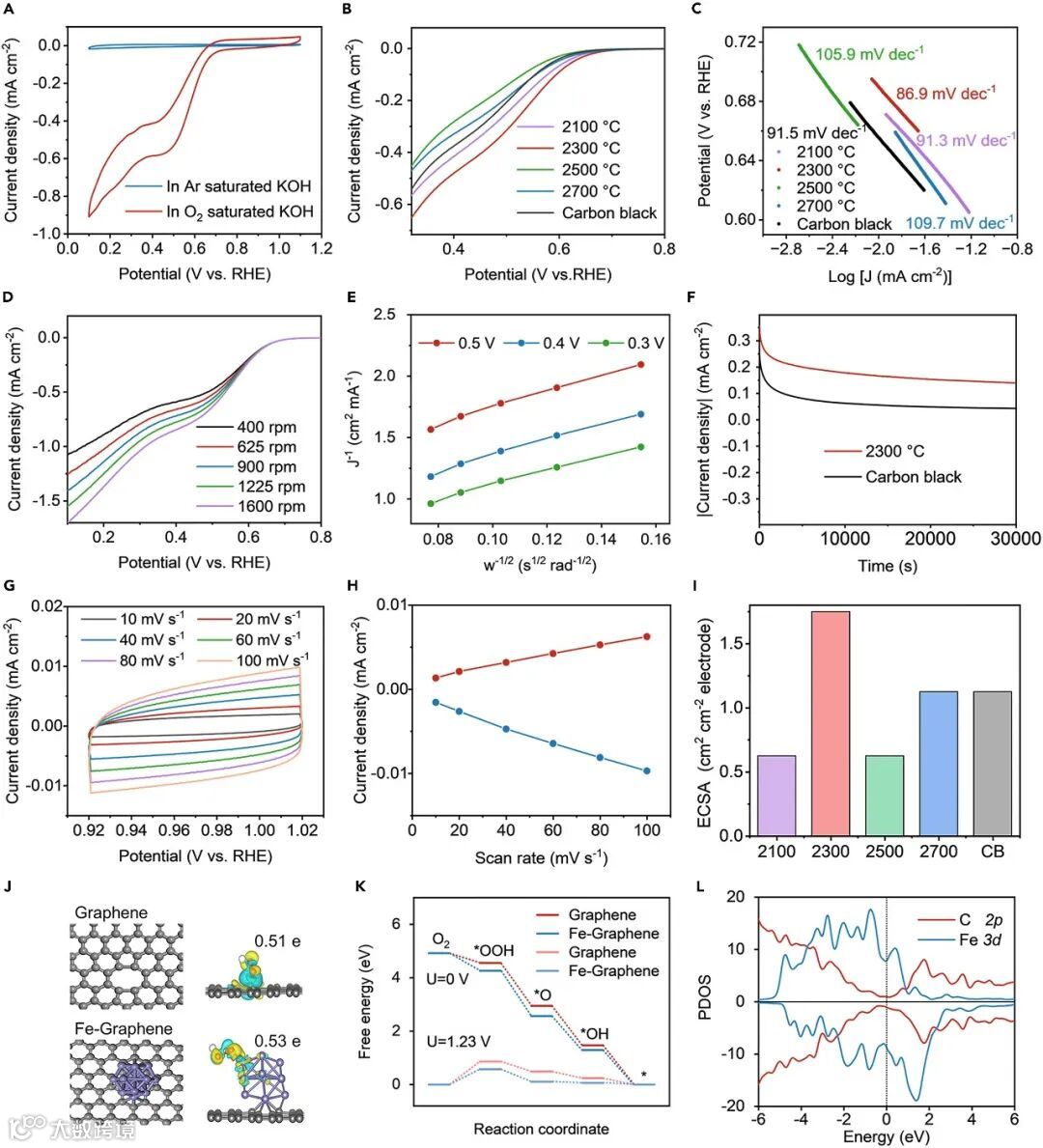

图4：沼气残渣衍生石墨烯复合材料的氧还原反应催化性能与机理
本图展示了废弃物衍生材料的高附加值应用性能。电化学测试表明，最优工艺条件下（HT-FJH 2300°C）制备的石墨烯复合材料，其ORR半波电位优于商用炭黑，且遵循理想的四电子转移路径。密度泛函理论计算揭示了性能增强的原子级根源：残渣中的Fe₂O₃在HT-FJH超高温下被碳热还原为金属Fe纳米颗粒，并锚定在石墨烯缺陷位点。这种原位形成的Fe-石墨烯杂化界面能显著优化对*OOH关键中间体的吸附，并调节Fe-3d电子轨道的自旋态密度，从而大幅降低反应能垒，提升本征催化活性。这完美解释了为何“废物”衍生的材料反而能表现出卓越的电催化性能。

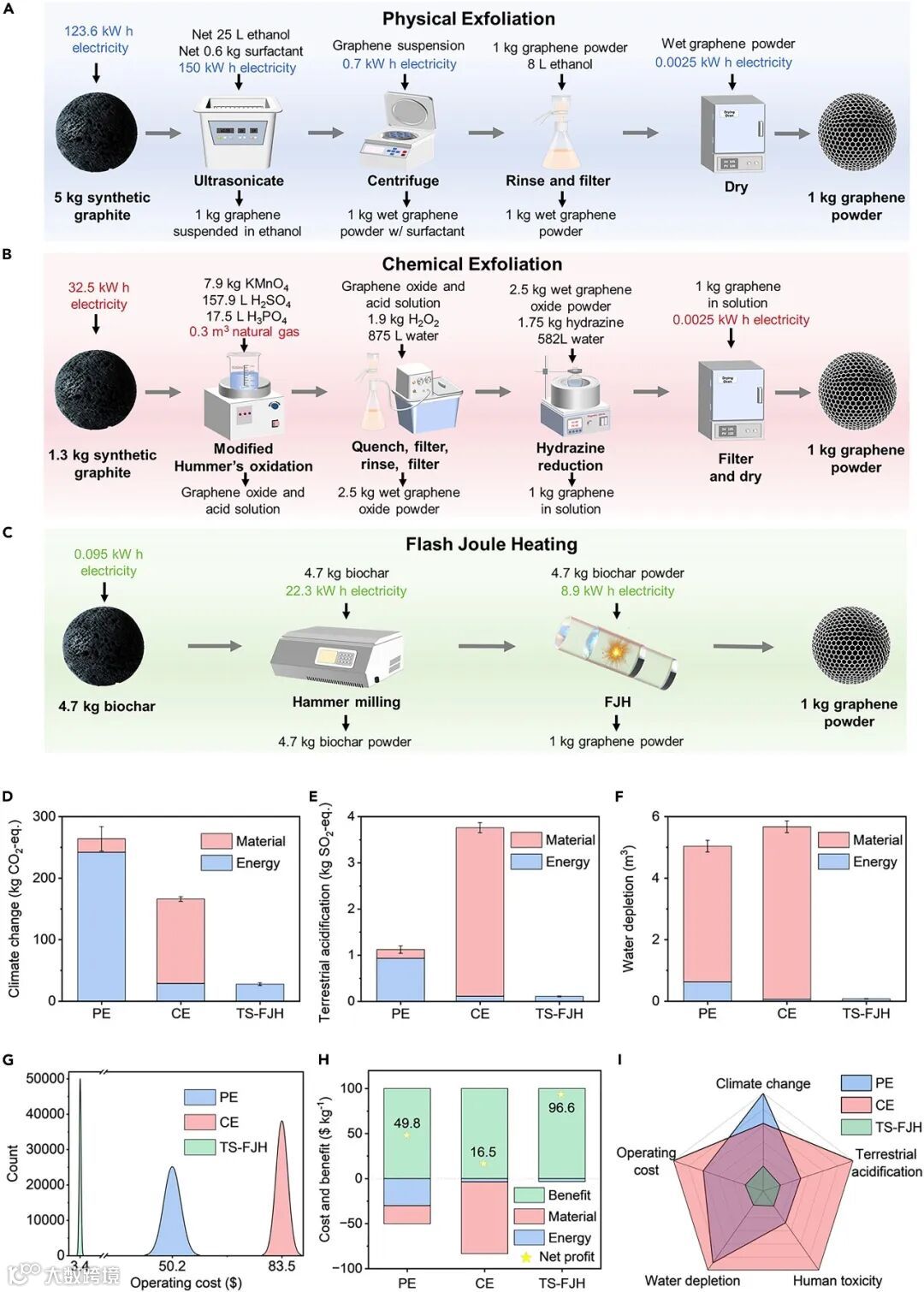

图5：TS-FJH工艺与传统方法的环境与经济性量化对比
本图通过严格的生命周期评估（LCA）和技术经济分析（TEA），量化论证了TS-FJH工艺的颠覆性优势。LCA结果显示，在气候变化、人体毒性等多项环境影响指标上，TS-FJH工艺远低于物理剥离法和化学剥离法，其每公斤产品碳足迹仅为27.6 kg CO₂当量。TEA结果更具冲击力：由于无需复杂化学品、能耗极低且原料成本近乎为零，TS-FJH的生产成本不及化学剥离法的5%，每公斤产品可创造约96.6美元的净利润。这张图通过硬数据，雄辩地证明了TS-FJH不仅是一项科学突破，更是一条兼具极低环境负荷与极高经济可行性的产业化路径。
总结与展望
本研究报道了一种具有范式转移意义的两步闪蒸焦耳加热技术，成功在秒级时间尺度内，将环境负担沉重的沼气残渣升级为高性能石墨烯复合材料。其核心创新在于：一是利用超快非平衡热冲击突破了传统热解-石墨化过程的速度与能耗限制；二是巧妙利用废弃物中的固有金属成分作为“原位催化剂”，构建了高活性的金属-碳界面，实现了“以废治废、变废为宝”。该工作不仅在科学上揭示了极端条件下碳质废弃物定向转化的新机制，更在工程与应用层面展示了一条低成本、低排放、高通量的材料绿色制造路径。
展望未来，此项技术拥有广阔的发展空间：在科学层面，可进一步探索复杂异质废弃物（如市政污泥、工业有机废渣）的精准转化机制，并拓展产物在超级电容器、催化降解等更多领域的应用。在技术层面，开发连续进料式闪蒸焦耳加热反应器是实现大规模产业化的关键下一步。最终，这项研究为构建“无废城市”和循环经济提供了强有力的材料解决方案与技术支撑，预示着废弃物资源化利用正从传统的“处理”模式，迈向创造高价值材料的“精炼”新时代。
文献信息
Xu, M., Deng, B., Wang, T., Ren, Z., Zheng, R., Zhong, J., Feng, E., Bi, H., Xu, X., Zhao, L., Qian, G., & Liu, J. Ultrafast flash Joule heating upcycles biogas residue into high-quality, sustainable graphene composite materials. One Earth 2026, *9*(1), 101557. DOI: 10.1016/j.oneear.2025.101557.
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
