氧还原反应（ORR）是燃料电池和金属-空气电池的命门，也是生产过氧化氢（H₂O₂）的绿色通道。问题是，它走两条路：4电子（4e⁻）路径生成水，是能源转换的路；2电子（2e⁻）路径生成H₂O₂，是化学品合成的路。
能把这两条路分开、精准调控、按需切换，是催化领域的“圣杯”。
单原子催化剂（SACs）活性位点明确、配位结构可调，是个理想平台。但现有策略多围着配位原子转，调来调去还是平面上的事儿，缺少一个能连续、精确地“拧动”活性中心电子结构的手段。
南开大学姜秀娥、黄亮、武烈团队和陕西师范大学赵继武团队最近在《Angew》上发了一篇，想了个新招——“曲率工程”。他们用焦耳热冲击法（~1200°C，~100 ms），把铜单原子（Cu₁）锚在不同直径的碳纳米管（CNT）上，用碳管的“弯”度，连续调控Cu-N₄位点的电子结构。
结果：高曲率催化剂ORR活性媲美商业Pt/C（H₂O₂产率<3%），低曲率催化剂H₂O₂选择性冲到99.5%——从能源转换到化学品合成，一根碳管上平滑切换。
理论加实验揭示机制：高曲率把Cu-N键拉长，d带中心上调，*OOH吸附变强，O-O键断裂走4e⁻；同时界面水被重构，K⁺富集、氢键网络有序，质子转移加速。最后把低曲率催化剂塞进固态电解质反应器，200 mA/cm²工业级电流下，法拉第效率96.4%，稳定跑100小时以上。
01 焦耳热“闪烧”：把Cu单原子焊在不同曲率的碳管上

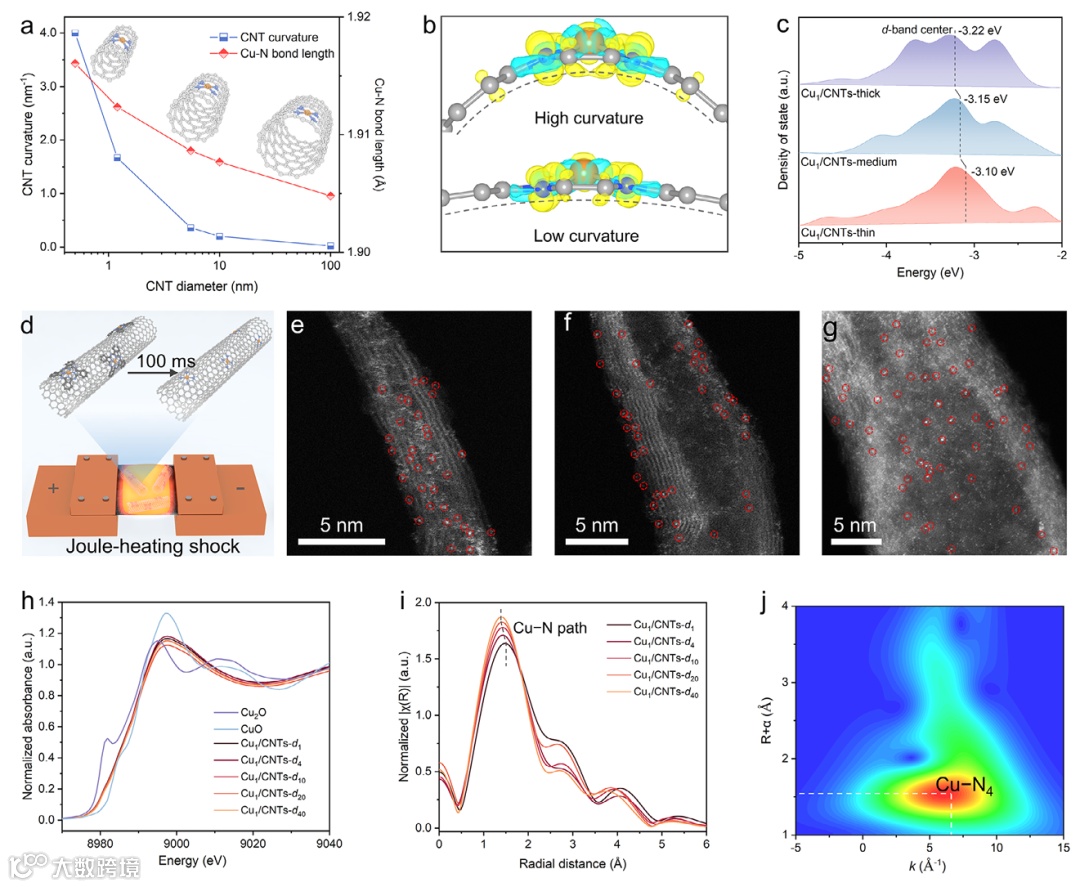

先看图1的合成和结构。
理论计算（图1b-c）先给个预测：高曲率CNT会把Cu-N键拉长，诱导电子从氮向铜转移，优化铜的电子结构。
为了验证，团队用焦耳热冲击法（图1d），超快升温到~1200°C、维持~100 ms，把铜酞菁前驱体直接“焊”到CNT上。这套工艺的好处：快，团聚来不及发生；稳，单原子被牢牢锚住。
HAADF-STEM（图1e-g）显示，铜以孤立亮点均匀分散，没团簇、没颗粒。XAS定量分析证实：随着CNT曲率增加，Cu-N键长确实变大了——理论预测，实验证实，结构基础打牢了。
02 曲率旋钮：从4e⁻到2e⁻，一路平滑切换

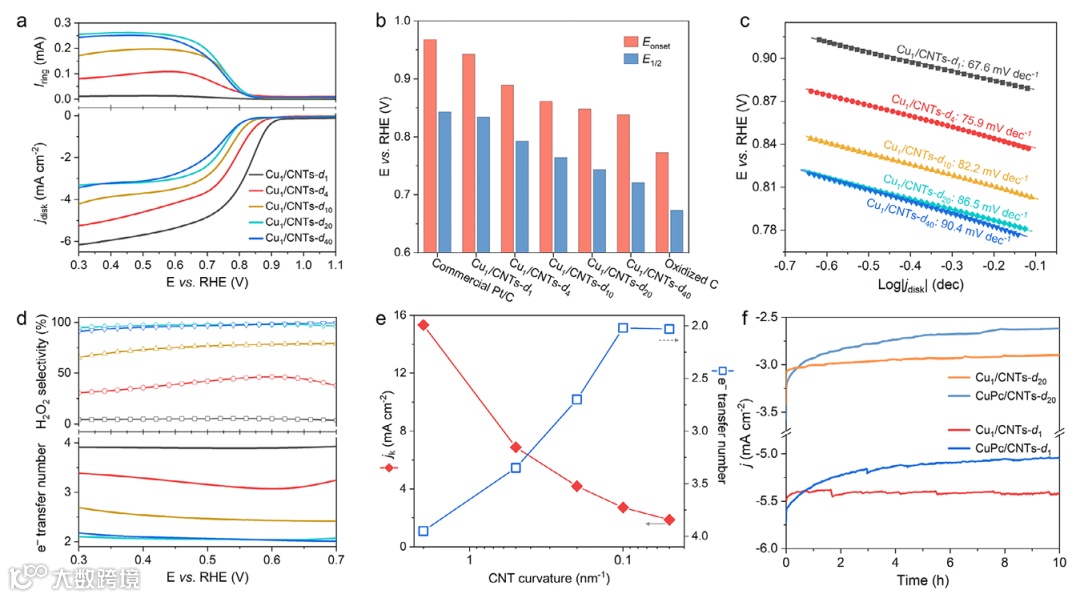

图2是性能硬指标。
旋转环盘电极（RRDE）测试（图2a,d）显示一个干净的趋势：曲率越高，H₂O₂产率越低；曲率越低，H₂O₂产率越高。
高曲率Cu₁/CNTs-d₁，H₂O₂产率低于3%，活性和动力学（图2c）直接对标商业Pt/C——这是能源转换的路。
低曲率Cu₁/CNTs-d₂₀，H₂O₂选择性冲到99.5%（图2d,e）——这是化学品合成的路。
从高到低，中间连续可调，一个催化剂体系，平滑切换两条路径。
KSCN毒化实验和10小时稳定性测试（图2f）证实，性能来自曲率调控下的Cu-N₄活性中心，不是别的乱七八糟的东西。
03 界面水被重构：高曲率下K⁺富集，氢键网络更有序

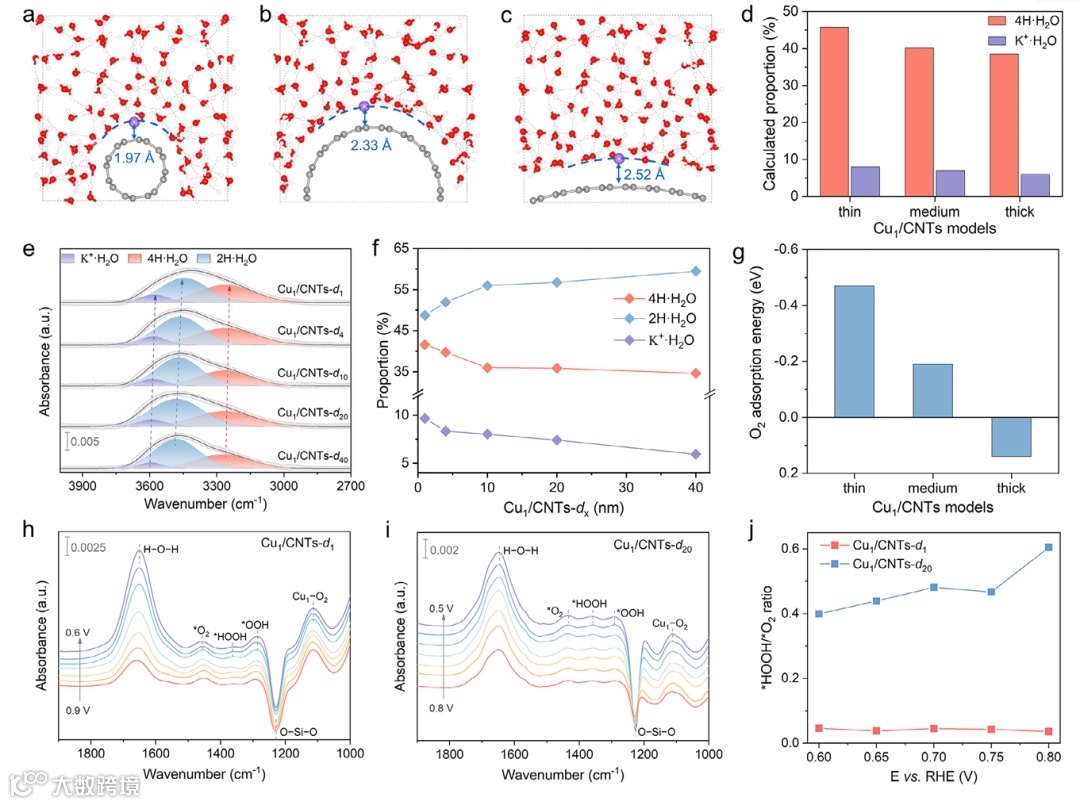

图3把机制往深挖了一层——界面水。
结合从头算分子动力学（AIMD）模拟和原位表面增强红外光谱（ATR-SEIRAS，图3e,f），发现：高曲率表面能富集K⁺离子，并诱导形成更有序的强氢键网络。
这种有序的界面水结构，加速了质子转移——反应动力学提升，源头在这儿。
原位红外还捕捉到了反应中间体（*O₂, *OOH, *HOOH，图3h-j）的信号差异，高曲率催化剂对关键中间体的吸附和活化更强，和性能对得上。
04 *OOH是分岔口：结合强度决定走哪条路

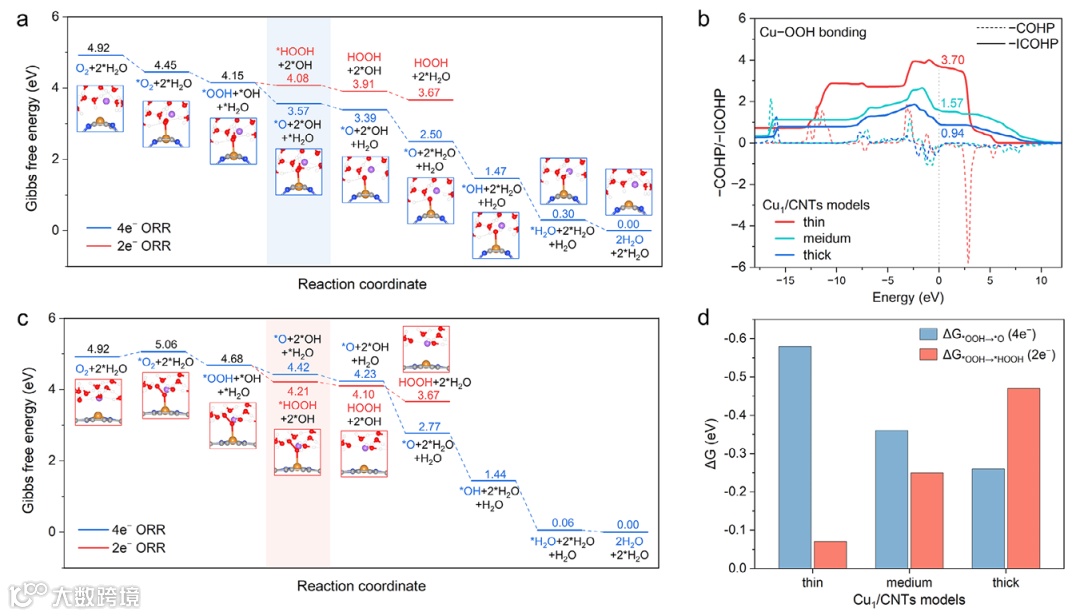

图4的DFT计算，把热力学路径算清楚了。
自由能图（图4a,c）显示，反应的分岔口在*OOH中间体：是断裂O-O键走4e⁻，还是继续加氢生成H₂O₂，全看这一步。
晶体轨道汉密尔顿布居（COHP，图4b）量化了Cu与*OOH的结合强度：高曲率下结合更强，O-O键更容易断，自然走4e⁻。
计算出的路径能垒差（图4d）完美解释了实验趋势——从低曲率到高曲率，选择性从2e⁻平滑过渡到4e⁻，热力学根源在这儿。
05 应用落地：200 mA/cm²跑100小时，H₂O₂产不停

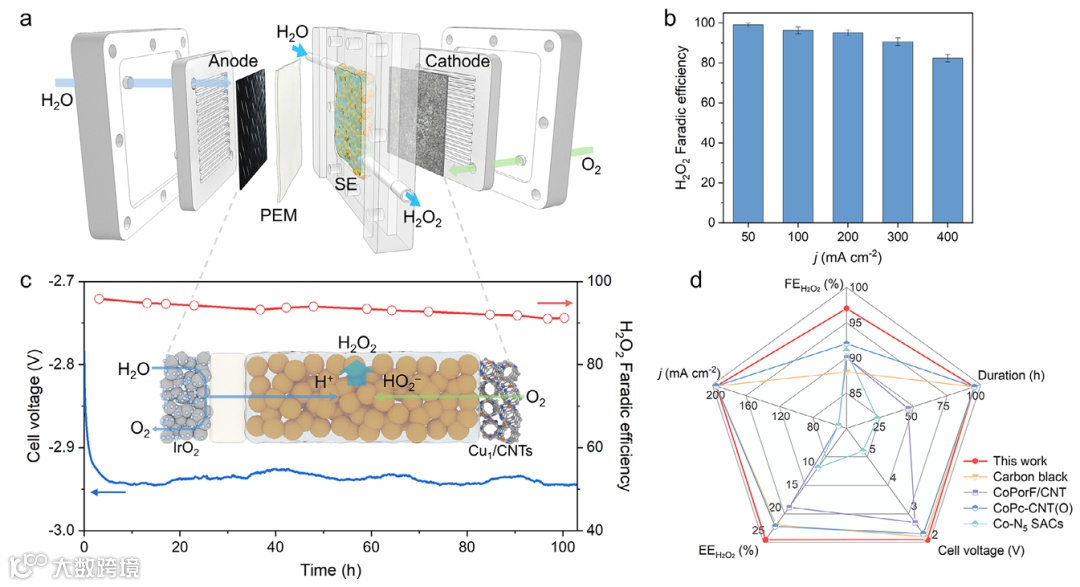

图5是实用化验证。
把最优2e⁻催化剂Cu₁/CNTs-d₂₀集成到固态电解质反应器里（图5a），200 mA/cm²工业级电流密度下，H₂O₂法拉第效率仍96.4%（图5b）。
把电极放大，总电流升到3 A，系统稳定运行超过100小时，性能衰减极小（图5c）。和文献里的催化剂比（图5d），综合性能在头部。
这套曲率工程，不只是发论文，是真能干活。
06 这事的看点：曲率是个“旋钮”，从原子到界面一路拧到底
把这篇的逻辑抽出来，其实是三层设计叠在一起：
原子层：曲率拉伸Cu-N键，上调d带中心，增强*OOH吸附，决定O-O键断不断——热力学路径定调。
界面层：曲率重构界面水，富集K⁺、有序氢键网络，加速质子转移——动力学油门踩下。
应用层：低曲率走2e⁻，高曲率走4e⁻，中间连续可调；最优催化剂塞进反应器，工业级电流跑100小时不衰减。
最后落在应用上：99.5%选择性、200 mA/cm²、100小时稳定——这不仅是催化剂设计的新范式，是把“弯”这件事从几何变成工具。
文献信息

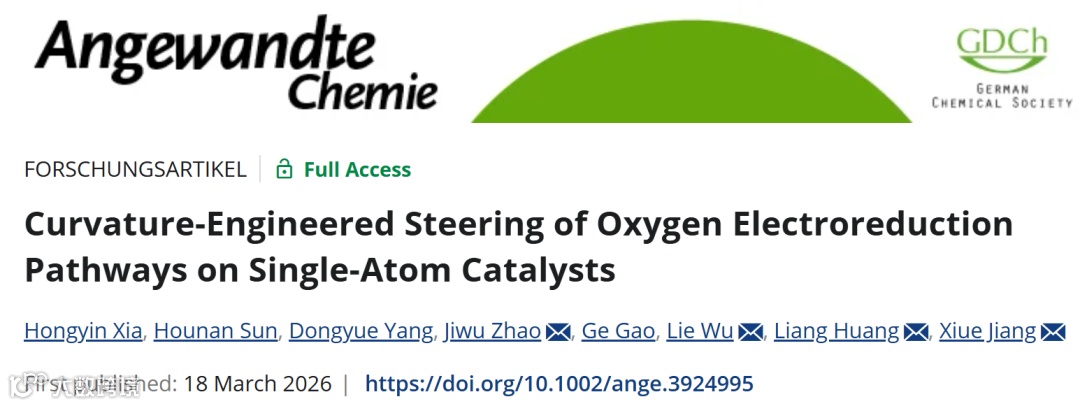

Curvature-Engineered Steering of Oxygen Electroreduction Pathways on Single-Atom Catalysts
Angewandte Chemie International Edition, 2026
DOI: 10.1002/anie.202612345
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
