导语
聚阴离子正极材料虽具高安全性优势，却受限于低电导率与碳包覆不均匀等技术瓶颈。近日，四川大学郭孝东教授、吴振国副研究员联合上海交通大学李林森研究员、温州大学肖遥教授在《Advanced Energy Materials》上发表突破性研究成果。团队创新性地采用闪蒸焦耳加热技术，在1.2秒内实现800°C瞬时升温，成功迫使碳源碳化与材料结晶同步进行，构建出厚度仅2 nm的均匀碳包覆层。该正极材料在-40°C低温下仍保持85 mAh g⁻¹的可逆容量，并在30C高倍率下循环3000次后容量保持率高达84%，为高性能储能材料的设计提供了全新解决方案。
研究亮点
超快合成：1.2秒完成碳化与结晶同步过程，解决传统方法时序失配难题
极致包覆：构建2 nm超薄致密碳层，实现电子/离子输运协同优化
卓越性能：-40°C低温容量保持85 mAh g⁻¹，30C倍率循环3000次容量保持84%
广泛普适：在LFMP、NVPF、NVMP等多种聚阴离子材料中验证成功
图文解析

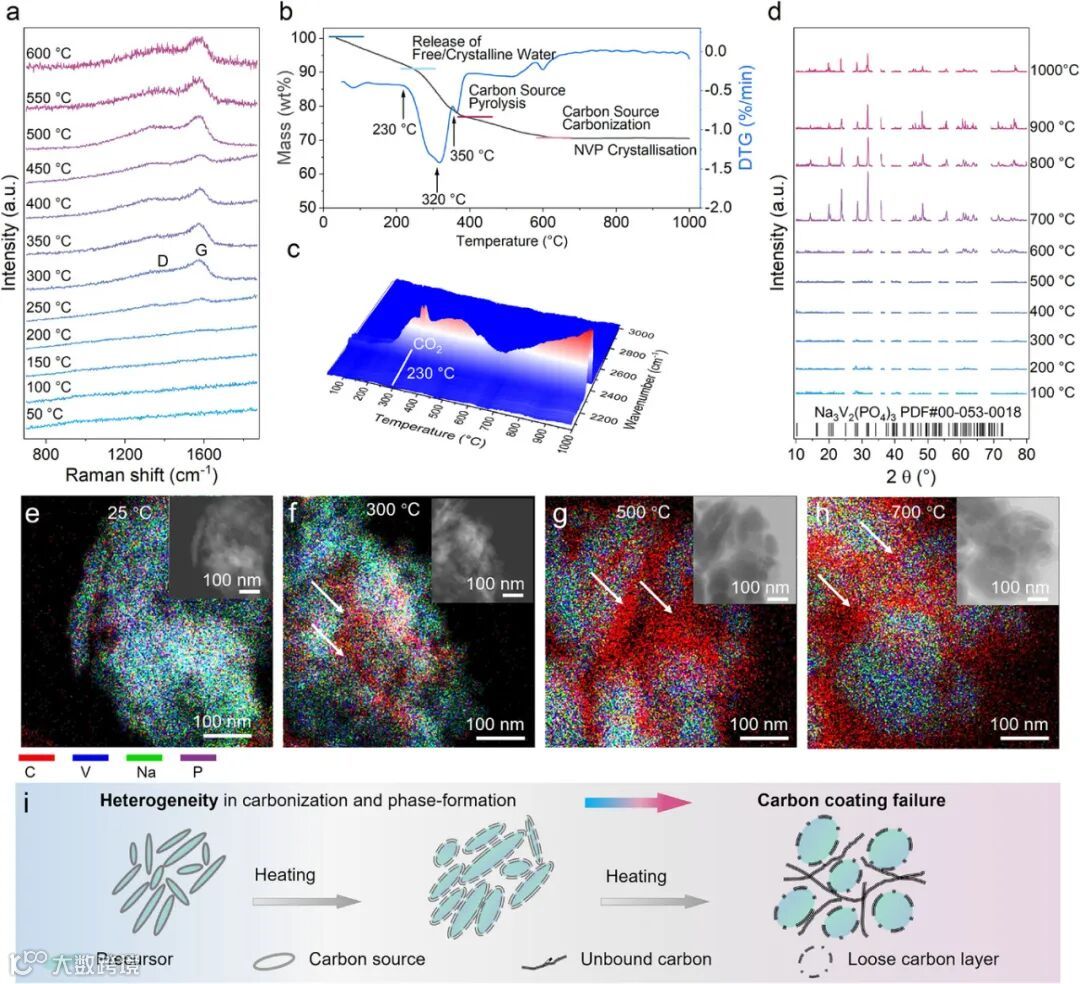

图1 通过原位表征揭示传统方法中碳化与结晶存在400°C温差的时序失配问题，导致碳包覆不均匀与游离碳生成。

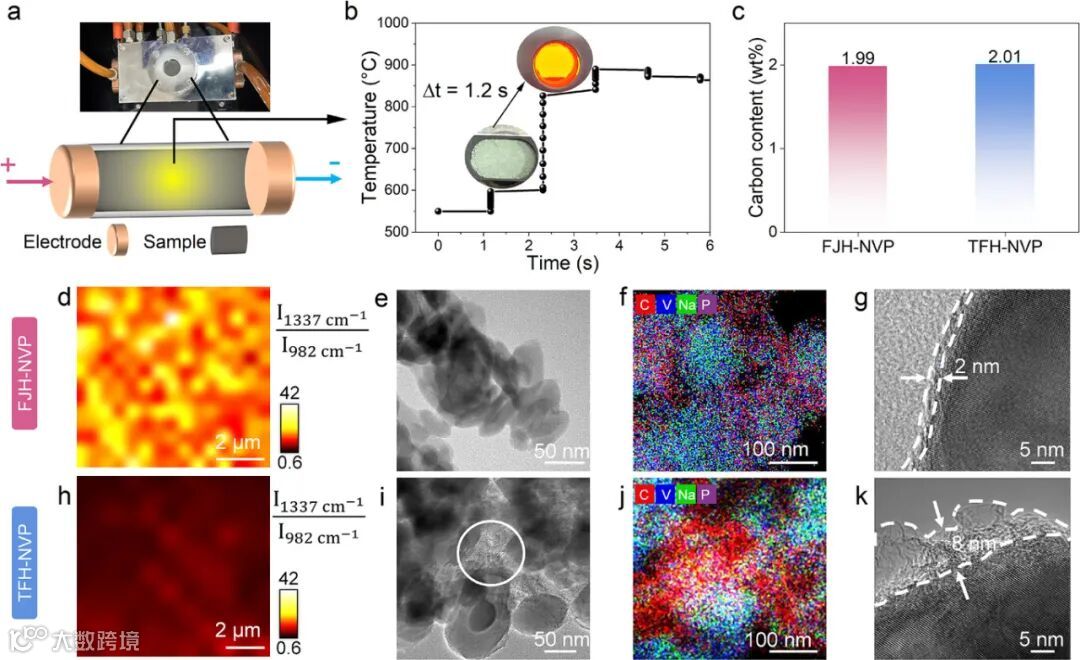

图2 的结构表征显示，闪蒸焦耳加热样品形成2 nm均匀碳层，与传统方法8 nm疏松结构形成鲜明对比，展现超快合成的结构优势。

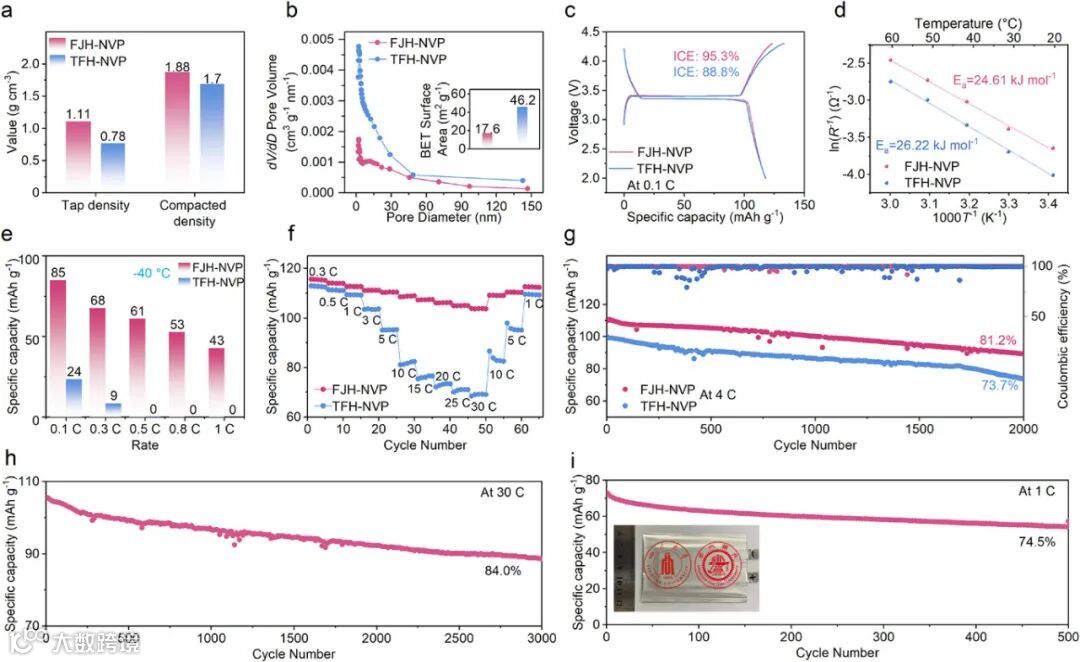

图3 的性能测试表明，改性材料振实密度达1.11 g cm⁻³，在极端条件下仍保持优异电化学性能，电荷转移活化能显著降低。

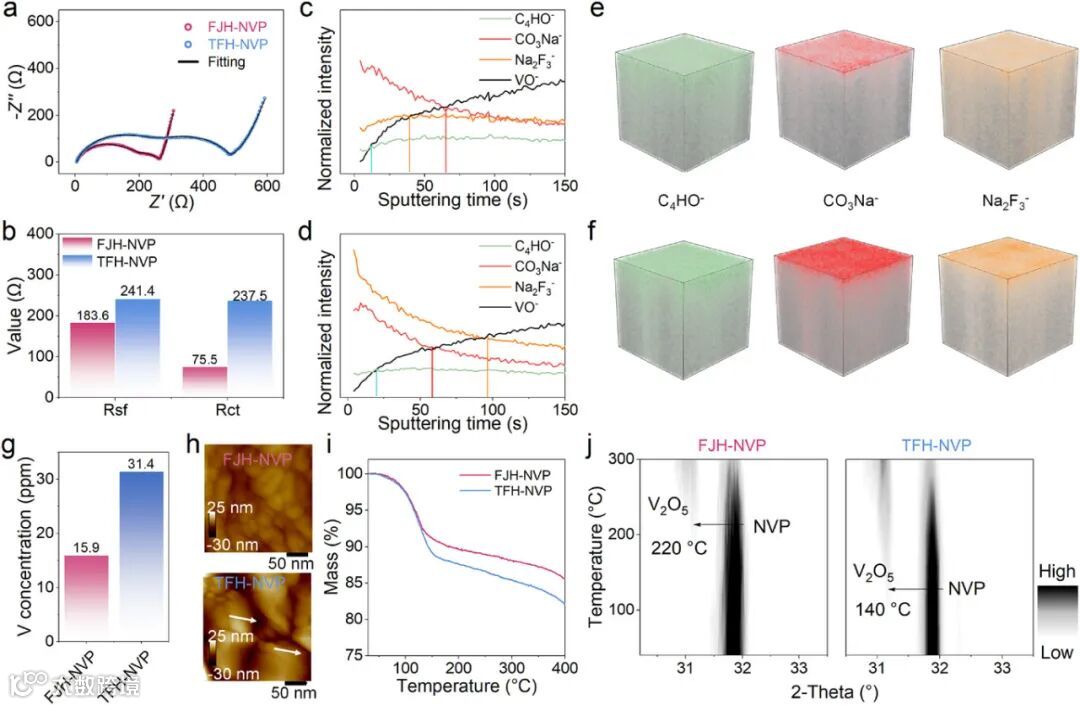

图4 的界面分析证实，均匀碳层有效抑制电解液分解，钒溶出量仅15.9 ppm，热相变起始温度提升至220°C，安全性显著增强。

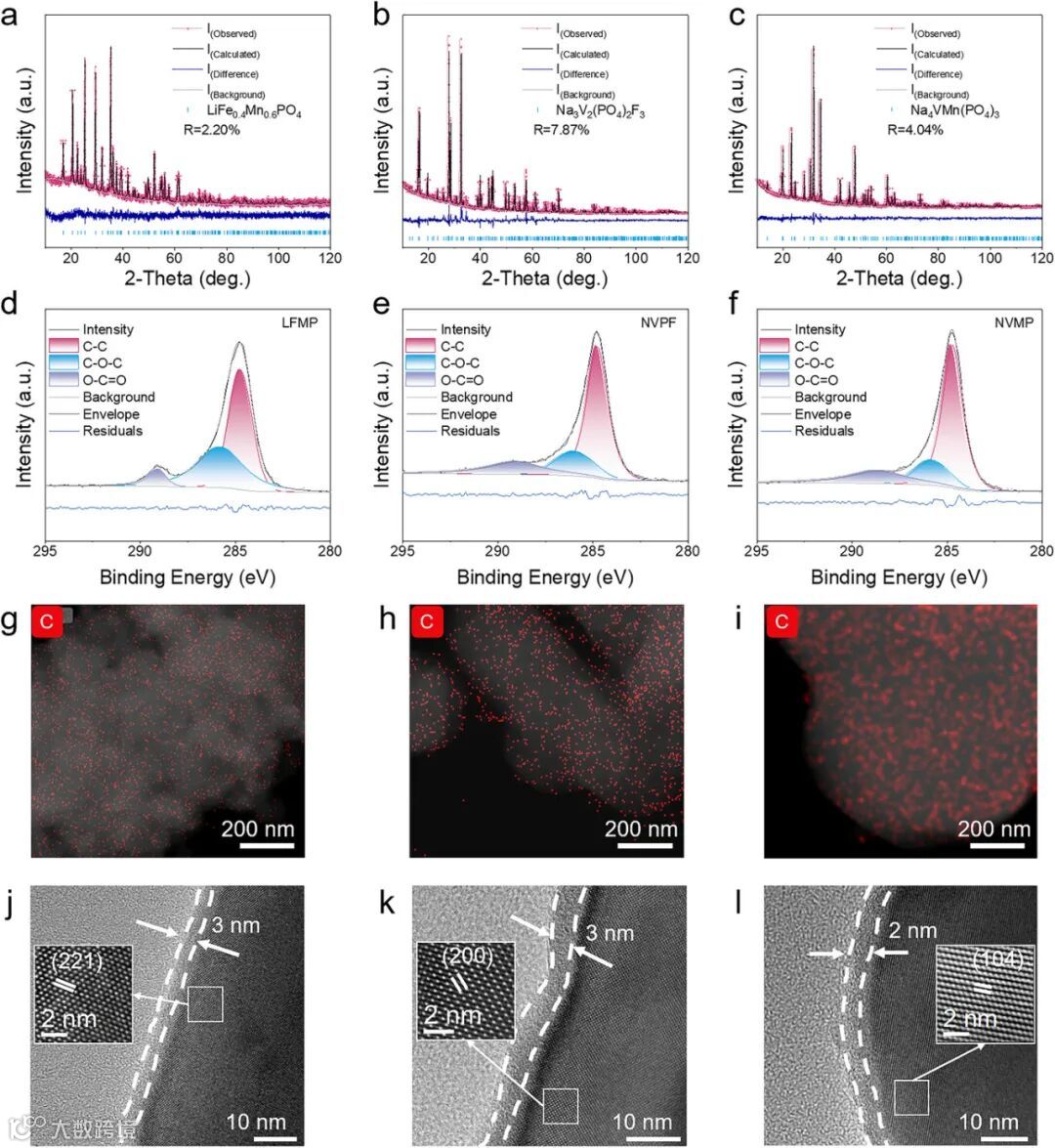

图5 的普适性验证显示，该方法在多种聚阴离子材料中均能形成2-3 nm均匀碳层，展现良好的推广价值。
技术支撑
本研究的成功实施依赖于以下核心技术与工艺支持：
瞬时高温系统：具备1.2秒内精确升温至800℃的闪蒸焦耳加热设备
前驱体优化：碳源与活性物质的精准配比，确保包覆均匀性
快速淬火控制：毫秒级降温过程抑制颗粒过度生长
多尺度表征平台：结合原位拉曼、HRTEM等手段实时监测结构演变
该技术路线与超快材料合成、界面工程及储能材料制备领域的技术平台高度兼容，为高性能电极材料的精准制造提供了可靠路径。
总结与展望
本研究通过闪蒸焦耳加热技术成功解决了聚阴离子正极碳包覆中的根本性科学难题，在1.2秒内实现碳化与结晶的完美同步，制备出兼具优异电化学性能与热稳定性的正极材料。该策略不仅在NVP体系中验证成功，更在多种聚阴离子材料中展现出良好普适性，为高性能储能材料的绿色高效制备开辟了新道路。未来，通过探索该技术在更广泛材料体系及规模化制备中的适用性，有望推动其产业应用进程。
文献信息
Synchronous Carbonization and Phase‐Formation via Flash Joule Heating for Uniform Carbon‐Coated Polyanionic Cathode Materials
Advanced Energy Materials, 2025
DOI: 10.1002/aenm.202503894
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
