导语
O3型层状正极材料虽具高容量优势，但其极差的空气稳定性严重制约了钠离子电池的产业化进程。近日，天津大学胡文彬教授、陈亚楠教授、黄鹏飞研究员团队在《ACS Energy Letters》上发表重要研究成果。团队开发了一种高温冲击合成策略，通过>800°C/s的超快升降温速率，成功制备出近乎无缺陷的层状氧化物正极材料。该材料展现出卓越的本征空气稳定性，即使直接水浸后仍能保持电化学性能，首次实现了该类正极材料在水系电极制备中的应用，为钠离子电池的低成本、环保化制造提供了全新方案。
研究亮点
超快合成：>800°C/s的升降温速率，有效抑制NiO杂质与Na/Ni反位缺陷形成
本征稳定：材料表现出卓越的空气稳定性，直接水浸后性能保持完好
循环卓越：在2C倍率下循环1500次后容量保持约70%
工艺革新：首次实现O3型正极全水基电极加工，兼容环保制造
图文解析

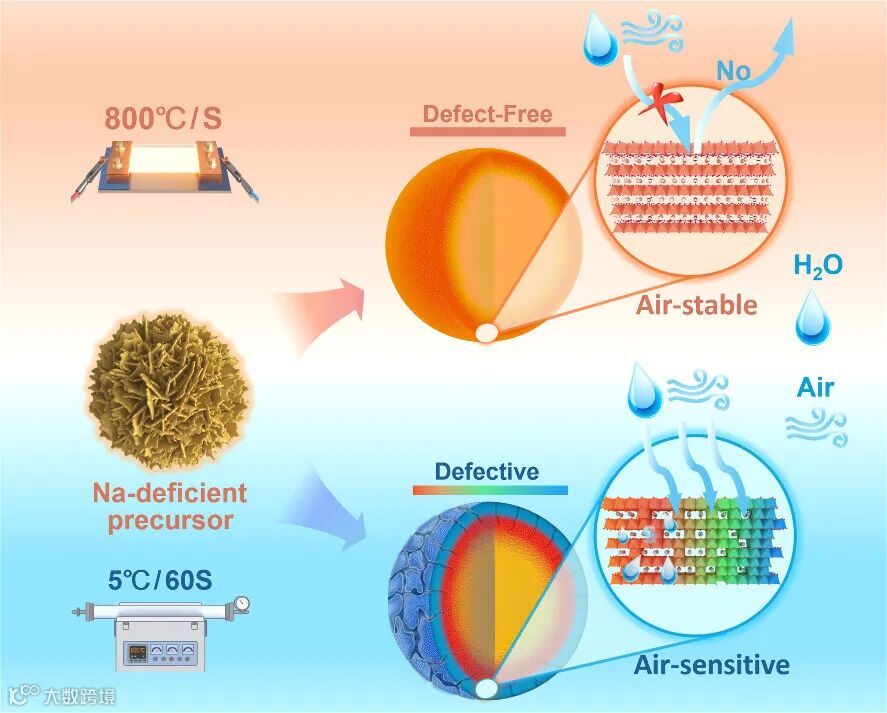

图1 展示了高温冲击合成与传统烧结的工艺对比，HTS技术凭借超快升降温速率成功维持材料球形形貌与O3层状结构，而传统方法则诱发NiO杂相与表面碱残留。

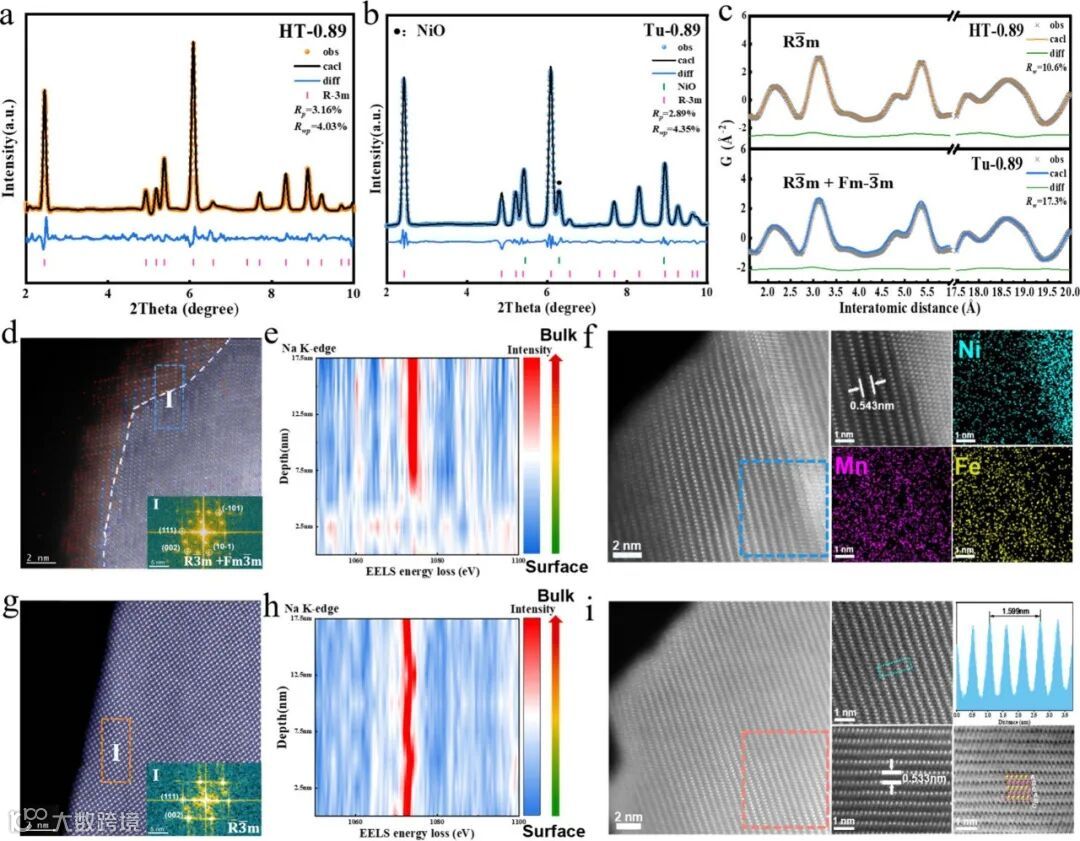

图2 的结构表征证实，HTS样品为纯相R3 m结构，无NiO杂质，且元素分布均匀，而传统样品则出现严重反位缺陷和表面岩盐相。

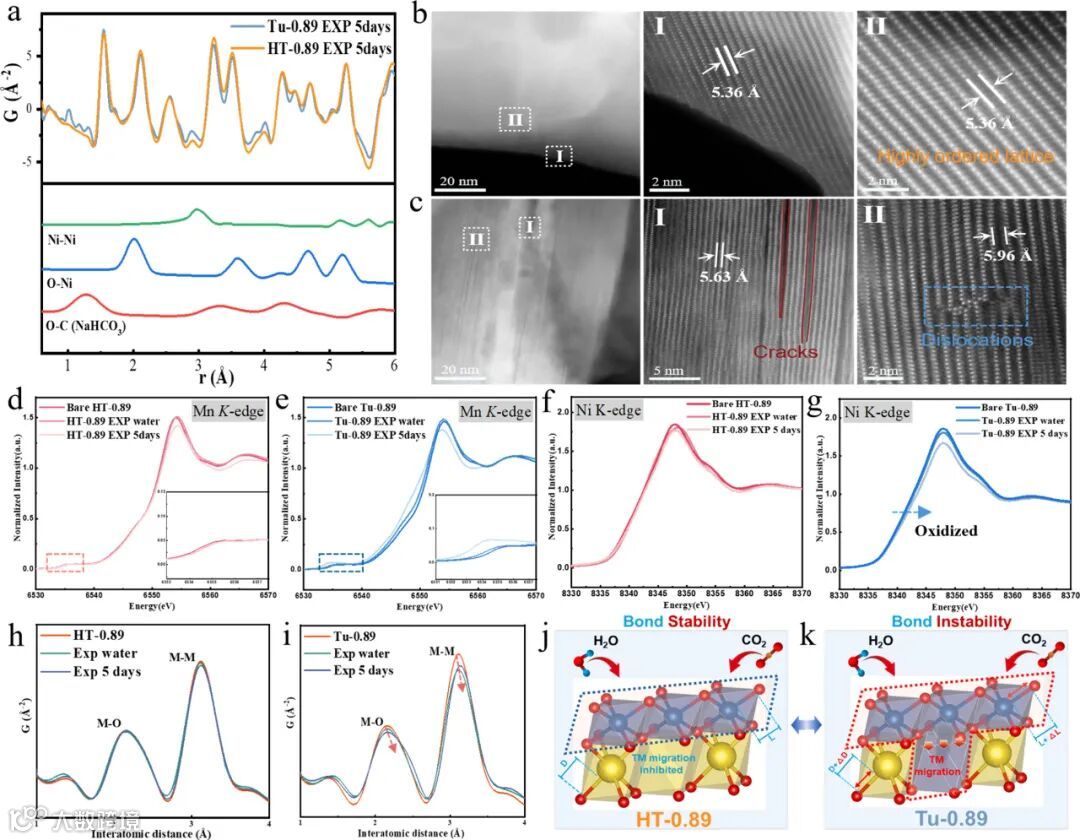

图3 的环境测试表明，经历五天空气暴露及水浸后，HTS样品仅出现均匀晶格微胀，价态与局部结构保持稳定，展现出本征耐环境腐蚀性能。

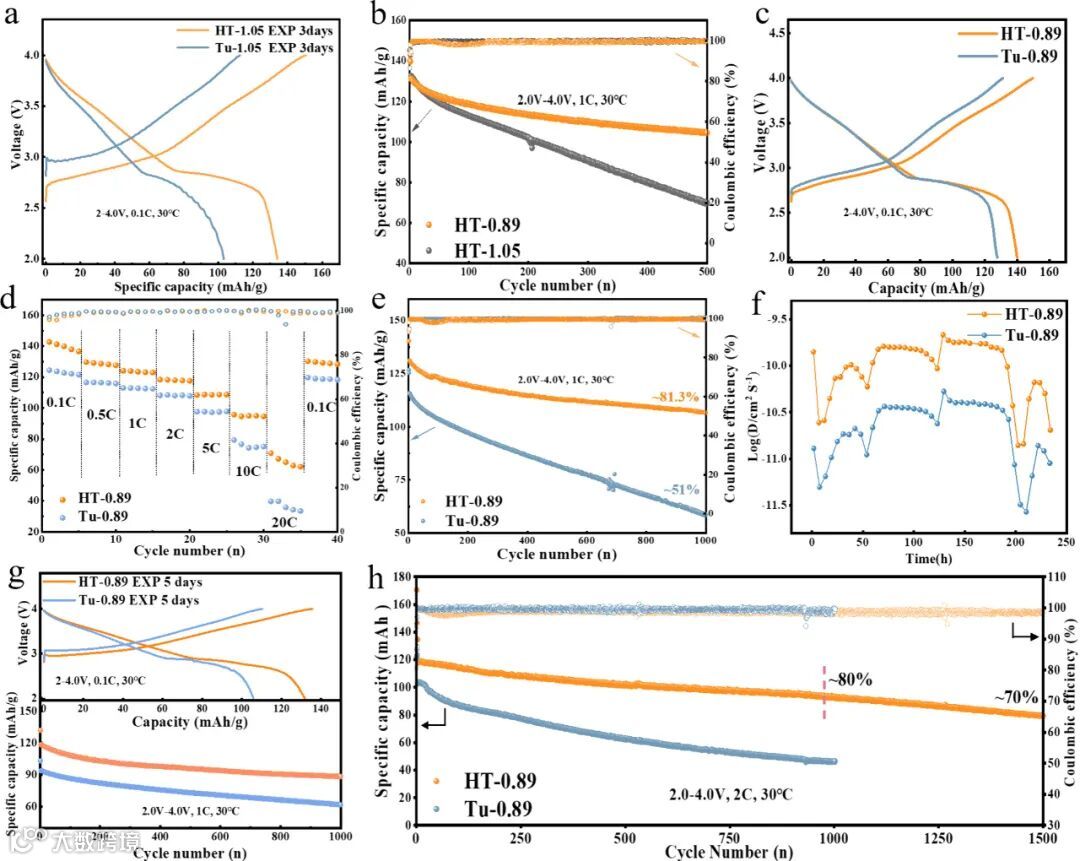

图4 的电化学性能显示，HTS样品在0.1C下提供140 mAh·g⁻¹的可逆容量，经历空气暴露后仍具有131 mAh·g⁻¹的首圈容量，采用水系粘结剂制备的电极在2C下循环1500周后容量保持70%。

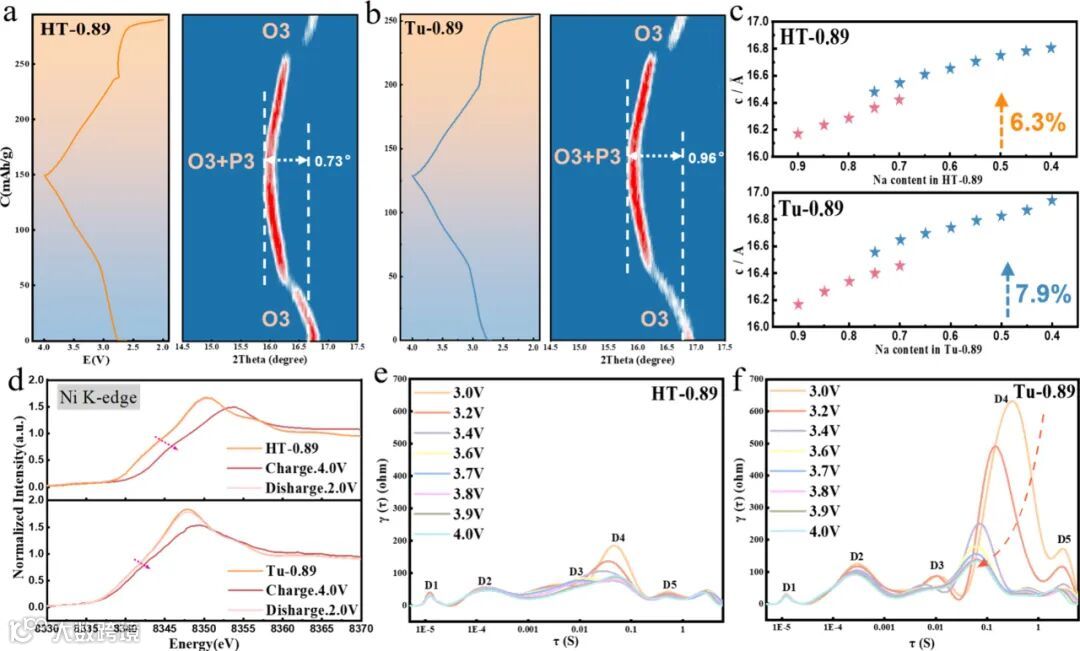

图5 的原位分析揭示，HTS样品在循环中结构变化更小，Ni的氧化还原高度可逆，电荷转移电阻始终稳定，展现出优异的界面稳定性。

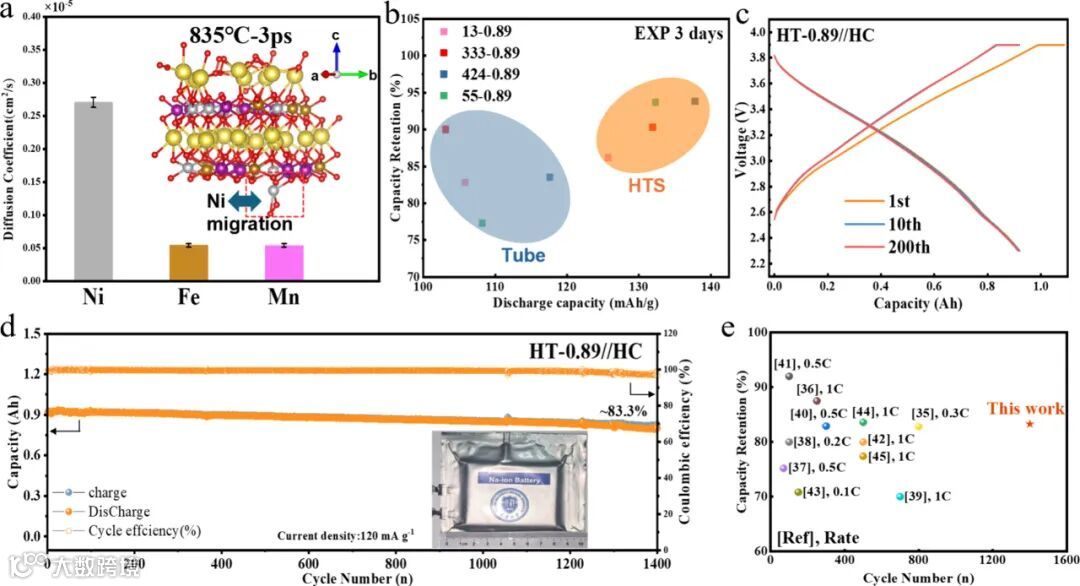

图6 的模拟与普适性验证表明，HTS通过超快过程抑制Ni离子迁移，且在多种缺钠正极中均表现出优越性能，证实该方法具备普适性。
技术支撑
本研究的成功实施依赖于以下核心技术与设备支持：
超快高温系统：具备>800°C/s升降温能力的高温冲击合成设备，是实现无缺陷结构的关键
多尺度表征平台：结合同步辐射XRD、原子分辨STEM等先进手段，全面解析材料结构演变
原位分析技术：通过原位XRD、XANES等手段实时追踪材料在循环中的结构变化
理论计算体系：利用AIMD模拟揭示超快合成抑制离子迁移的机理
该技术路线与超快材料合成、能源材料制备及电池制造领域的技术平台高度兼容，为空气敏感材料的可控制备提供了创新路径。
总结展望
本研究通过高温冲击合成技术，成功解决了O3型钠电正极材料的空气稳定性难题，实现了从传统表面修饰向本征晶格调控的范式转变。该策略不仅使材料具备卓越的电化学性能和环境稳定性，更首次实现了该类正极的全水基电极加工，为钠离子电池的低成本、环保化制造奠定了基础。该技术在多种钠离子正极体系中的普适性验证，展现了其在能源材料规模化制造中的广阔应用前景。
文献信息
Unlocking Air Stability in Defect-Free Na-Ion Layered Oxide Cathodes via Ultrafast Synthesis
ACS Energy Letters, 2025, 5493-5502
DOI: 10.1021/acsenergylett.5c02679
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
