氧还原反应（ORR）是燃料电池和金属-空气电池的“心脏”，但它有个天生的毛病——多步质子-电子转移，每一步都慢。传统思路是调电子结构，把活性位点的吸附能调到最优，让中间体“不上不下”。但调来调去，总有一道坎迈不过去：质子从哪儿来、怎么送过去，几乎没人管。
北京化工大学孙晓明、李加展团队最近在《Angew》上发了一篇，换了个思路。他们用焦耳加热，造了一个“原子-团簇”双打组合——Ru-Co双原子位点负责“干活”（吸附氧中间体），Ru亚纳米团簇（~1.1 nm）负责“后勤”（活化水、送质子）。两个角色分工明确，谁都不抢谁的活。
结果：半波电位0.91 V，锌-空电池峰值功率密度369 mW cm⁻²，循环寿命超1350小时。更重要的是，通过原位光谱和理论计算，他们第一次直接证明：Ru团簇把界面水的氢键网络重构了，把质子从“慢慢传”变成了“高速路”，决速步（*OH脱附）能垒从0.65 eV直接砍到0.16 eV。
01 焦耳加热：把“原子”和“团簇”焊在一起，不偏不倚

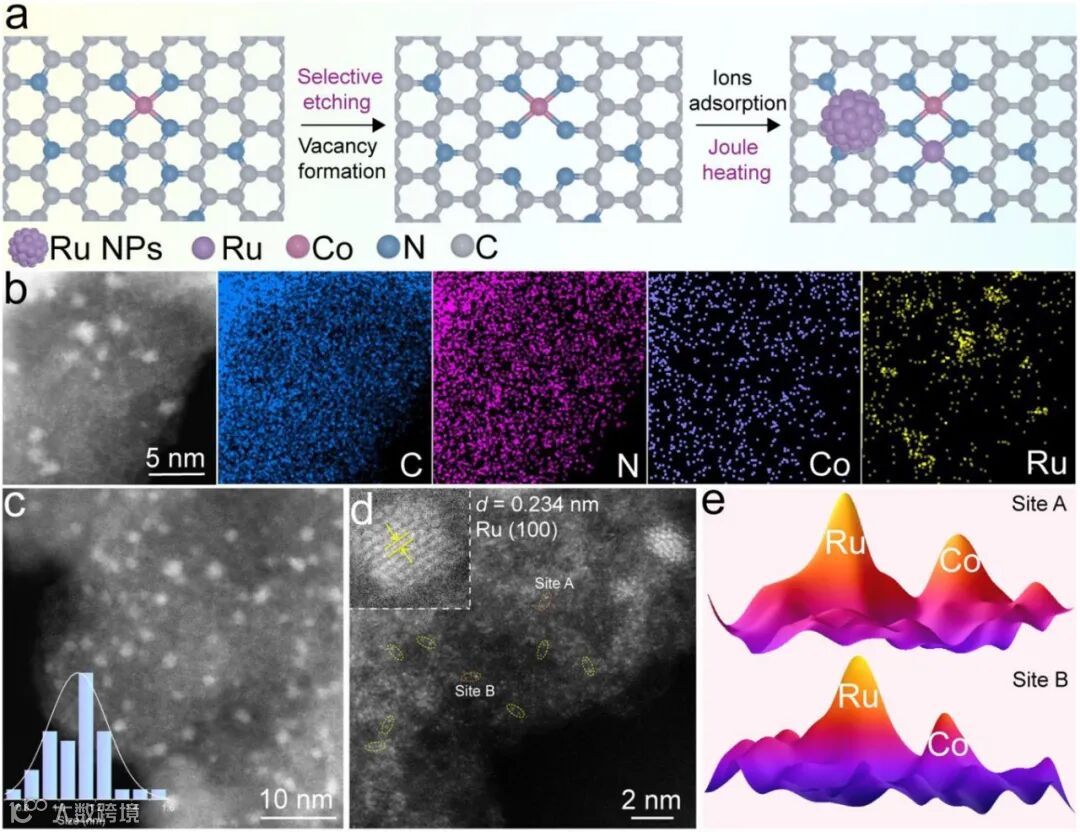

先看图1的合成。三步走：选择性刻蚀—共限域吸附—焦耳热处理。
焦耳加热在这里干了一件精细活：快速升温、短暂热处理，把Ru原子“团”起来，但又不过度。图1c的HAADF-STEM看得清楚：~1.1 nm的Ru亚纳米团簇，均匀分布。图1d更绝，既看到Ru团簇的晶格条纹（0.234 nm），又标出了Ru-Co原子对。图1e的强度曲线，靠原子序数衬度差异，直接确认了双原子位点的异核特性——Ru和Co肩并肩，不是各玩各的。

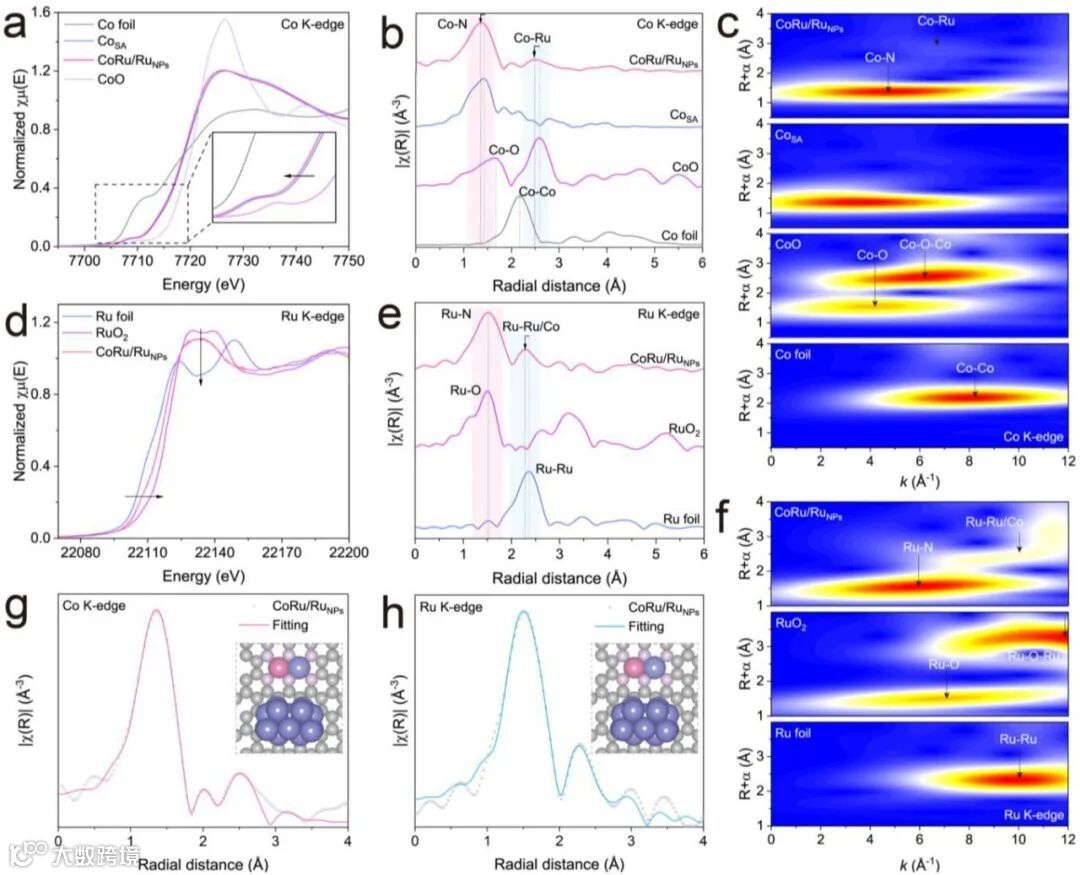

图2的XAS把配位环境算明白了。图2a的Co K-edge XANES显示，Co的氧化态低于单原子Co，说明Ru向Co转移了电子。图2b的EXAFS在2.49 Å处出现Co-Ru散射峰，图2c的小波变换把它和Co-Co、Co-O峰分开了——Ru-Co直接配位键，实锤。
对于Ru位点，图2e除了Ru-N峰，还有2.30 Å的Ru-Ru散射峰，结合图2f的小波变换，确认了Ru亚纳米团簇的存在。图2g-h的EXAFS拟合给出了配位数，最终模型是：Ru-Co-N₆双原子位点 + 邻近Ru团簇，一个原子级“双打组合”。
02 性能硬指标：半波电位0.91 V，锌空电池跑1350小时

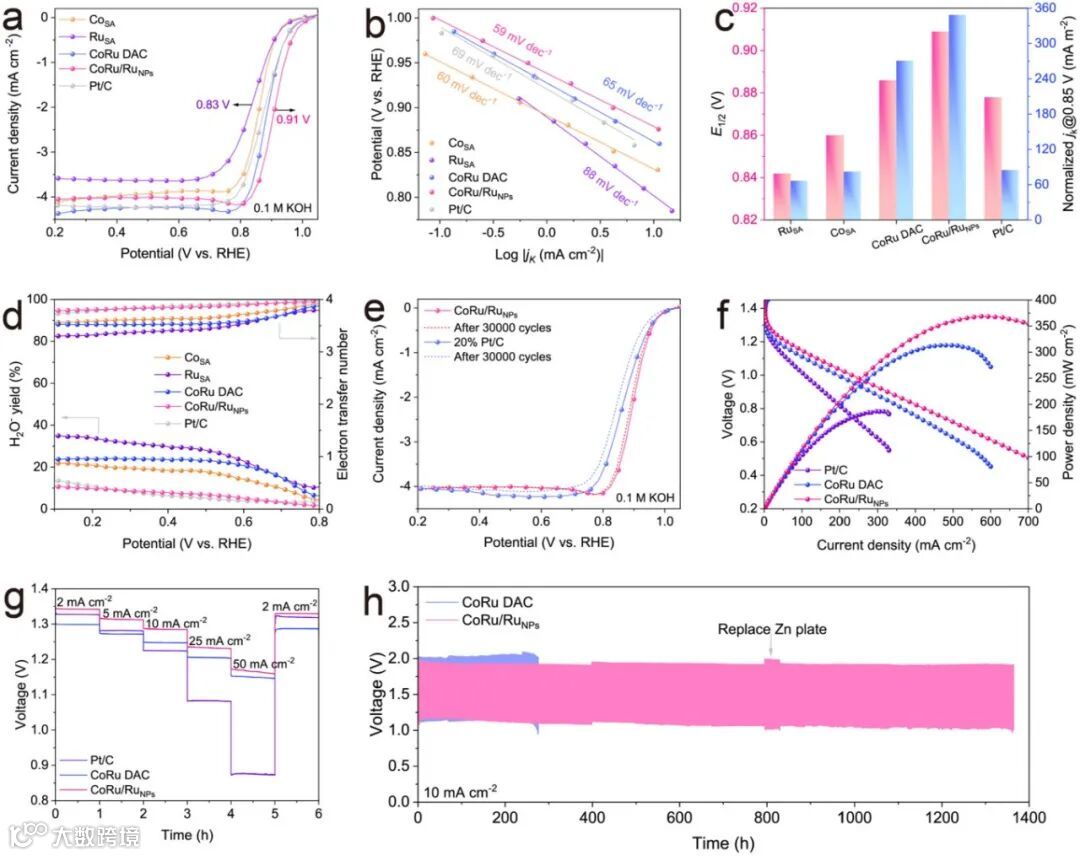

图3是电化学数据。
图3a，CoRu/RuNPs的半波电位0.91 V，单原子CoRu是0.89 V，商业Pt/C是0.88 V。图3b的Tafel斜率59 mV/dec，比对比样都低——反应动力学快了一截。图3c的动力学电流密度也印证了这一点。
图3d的RRDE，H₂O₂产率极低，电子转移数≈3.99——高效4电子路径，没跑偏。
图3e的加速耐久性测试，30,000圈循环后，半波电位只衰减4 mV。不是“还行”，是“真能扛”。
图3f-h是锌-空电池：峰值功率密度369 mW cm⁻²，充放电寿命超过1350小时。这套数据，放在这个领域，头部。
03 质子从哪儿来？Ru团簇把水“活化”了

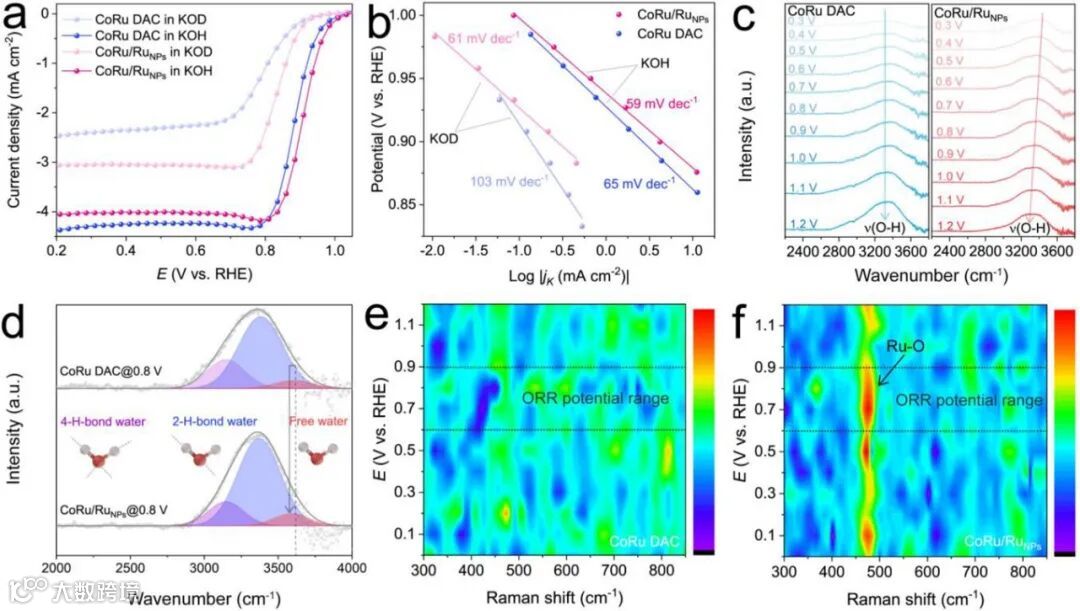

图4是这篇文章最“硬”的部分——质子转移动力学。
图4a-b的KIE实验是关键：在重水（D₂O）中，CoRu单原子的Tafel斜率从65猛涨到103 mV/dec，说明质子转移是限速步。但CoRu/RuNPs几乎没变（59→61 mV/dec）——加了Ru团簇，质子转移不再是瓶颈。
图4c的ATR-SEIRAS显示，CoRu/RuNPs上界面水的O-H振动峰随电位显著负移，说明界面水结构对电位高度敏感。图4d的高斯拟合解析出，弱氢键结合的自由水（红色组分）比例显著增加——这类自由水更容易解离，质子跑得快。
图4e-f的SERS光谱更直接：代表自由水的Raman峰（~3600 cm⁻¹）随电位升高显著增强——Ru团簇把界面水的氢键网络重构了。
04 理论算出来：能垒从0.65 eV降到0.16 eV

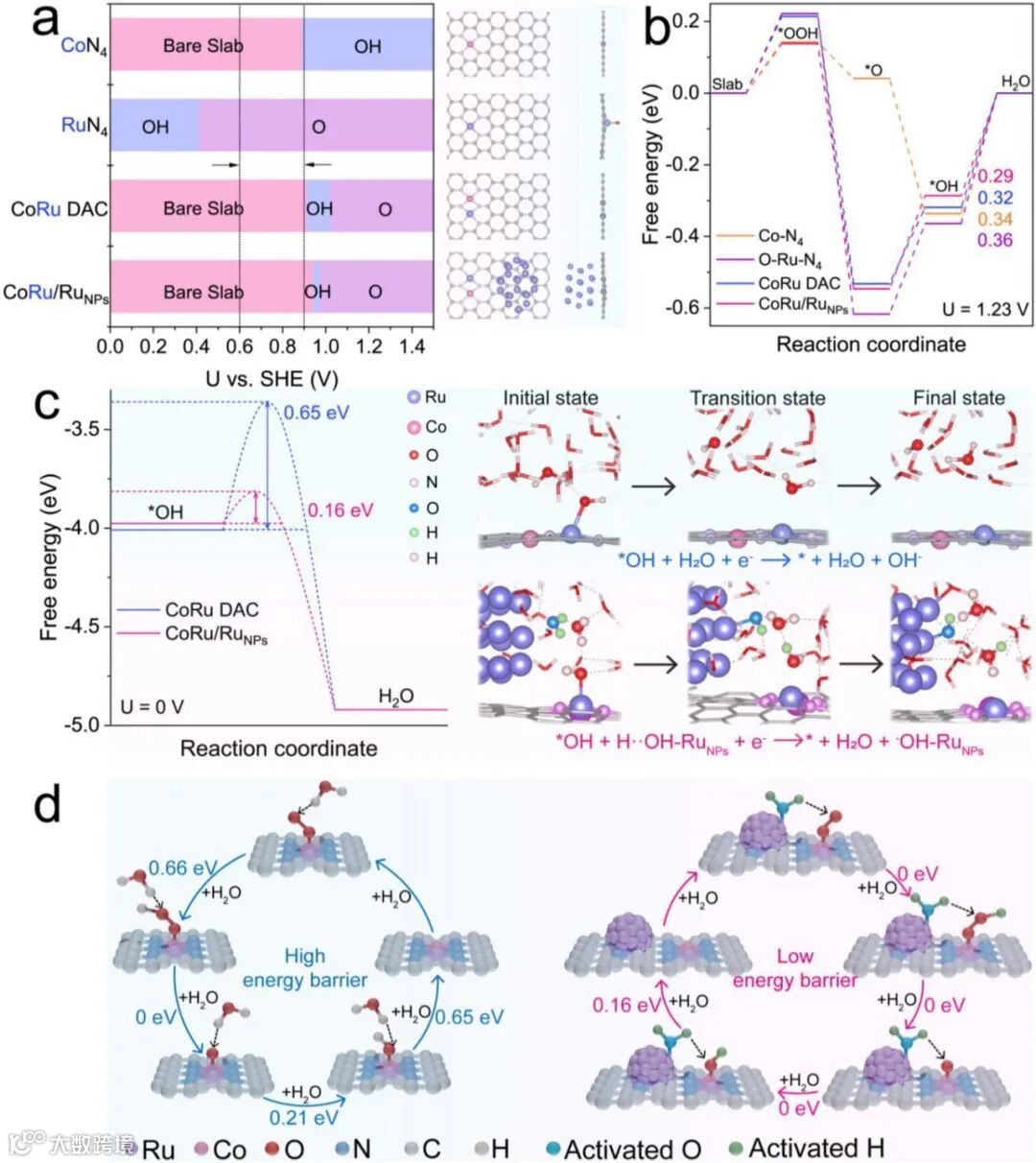

图5的DFT+AIMD模拟，从热力学和动力学两个层面把机理焊死。
图5b的自由能图显示，Ru-Co双原子位点优化了氧中间体吸附强度，热力学过电位降下来了。
图5c的“慢生长”AIMD模拟聚焦决速步——*OH脱附。在CoRu单原子上，这个步骤能垒0.65 eV；加了Ru团簇，能垒骤降至0.16 eV。
对比过渡态构型发现：Ru团簇优先解离邻近水分子，产生的质子通过氢键网络迅速传递到OH，脱附难度大幅降低。
图5d的ORR路径图总结了分工：Ru-Co双原子位点负责热力学（优化氧中间体吸附），Ru亚纳米团簇负责动力学（活化界面水、提供质子通道）——一个管“做什么”，一个管“怎么做”。
05 这事的看点：从“调电子”到“管水”，开辟新路径
把这篇的逻辑抽出来，其实是三层设计叠在一起：
工艺层：焦耳加热，精确控制热处理，把Ru原子“团”成~1.1 nm的亚纳米团簇，又不让它们长太大，同时和Co双原子位点焊在一起。
结构层：Ru-Co双原子 + Ru亚纳米团簇，分工明确。双原子位点是“催化活性中心”，团簇是“水活化中心”。
机理层：团簇重构界面水氢键网络，增加自由水比例，加速水分子解离，为双原子位点持续供应质子——从“电子结构调控”升级到“界面微环境调控”。
最后落在应用上：0.91 V半波电位、369 mW cm⁻²、1350小时寿命。更重要的是，这套“双打”思路，可以复制到析氢、二氧化碳还原等任何涉及质子转移的电催化反应里。
文献信息
Beyond Electronic Interaction: Ru Sub-Nanoparticles Reconfiguring Interfacial Water on Ru–Co Diatomic Sites for Accelerated Oxygen Reduction
Angewandte Chemie International Edition, 2025
DOI: 10.1002/anie.202512345
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
