钠电商业化刚三年，第一波退役潮还没来，但负极回收这条路基本还是空白。
原因也好理解：正极里有锂、钴、镍，值钱，回收有经济账；负极硬碳，烧出来的，本身就不贵，回收它图什么？但问题是，硬碳制备本身是个高能耗过程——上千度热解，碳排一点不低。如果能把失效负极直接修好，跳过“废料→拆解→浸出→再合成”这条老路，省下的能耗和成本，可能比盯着那点有价金属更划算。
西北工业大学最近在《Green Chemistry》发的工作，做的就是这件事。他们用闪蒸焦耳热（FJH），0.2秒，>2100 K，把失效硬碳表面的绝缘SEI层瞬间转化成导电碳壳，同时把碳骨架里的缺陷焊上、闭孔结构重建。再生后的硬碳，首效81%，5 A/g下容量217 mAh/g，350圈循环容量保持率91%以上——三项核心指标，全压着新鲜商业品打。
这事的看点不在于“回收”本身，而在于：当一种材料失效后，能不能用极端手段让它“重新上岗”，而且比新的还能打。
01 失效硬碳到底“坏”在哪儿
失效负极从电池里拆出来，表面糊着一层东西——固体电解质界面膜（SEI）。这层膜在电池工作时是保护层，但电池报废后，它就成了累赘：成分复杂，有机的无机的都有，导电性差，还堵着孔。
硬碳的储钠机制，主要靠两样：一是sp²碳域里的吸附，二是闭孔里的填充。SEI糊着，闭孔堵了，钠进不去，容量就掉。更麻烦的是，循环过程中碳骨架本身也会积累缺陷，长程有序性下降，离子扩散变慢。
所以再生要干的事很明确：把表面清干净，把骨架修好，把孔重新打开。
传统思路是高温煅烧，但煅烧有几个问题：升温慢，处理时间长，SEI里的有机物烧掉了，但无机盐（Na₂O、Na₂CO₃、NaF）残留严重；而且长时间加热，碳结构容易塌，闭孔反而没了。
西北工业大学的解法是：不跟你慢慢烧，直接用FJH闪一下。
02 0.2秒“闪修”的逻辑
FJH不是什么新技术，焦耳热领域用得很熟了。但把它用在负极再生上，逻辑是通的：
超快升温（>10⁴ K/s）：SEI里的有机物来不及慢慢分解，直接碳化，变成导电碳壳；
极端高温（>2100 K）：无机盐（Na₂O、Na₂CO₃、NaF）沸点足够高？不，高温下它们会分解或气化，直接跑掉；
瞬时冷却：碳骨架被高温修复后，快速冷却把闭孔结构“冻结”下来，不会塌。
实验数据撑得住这个逻辑：

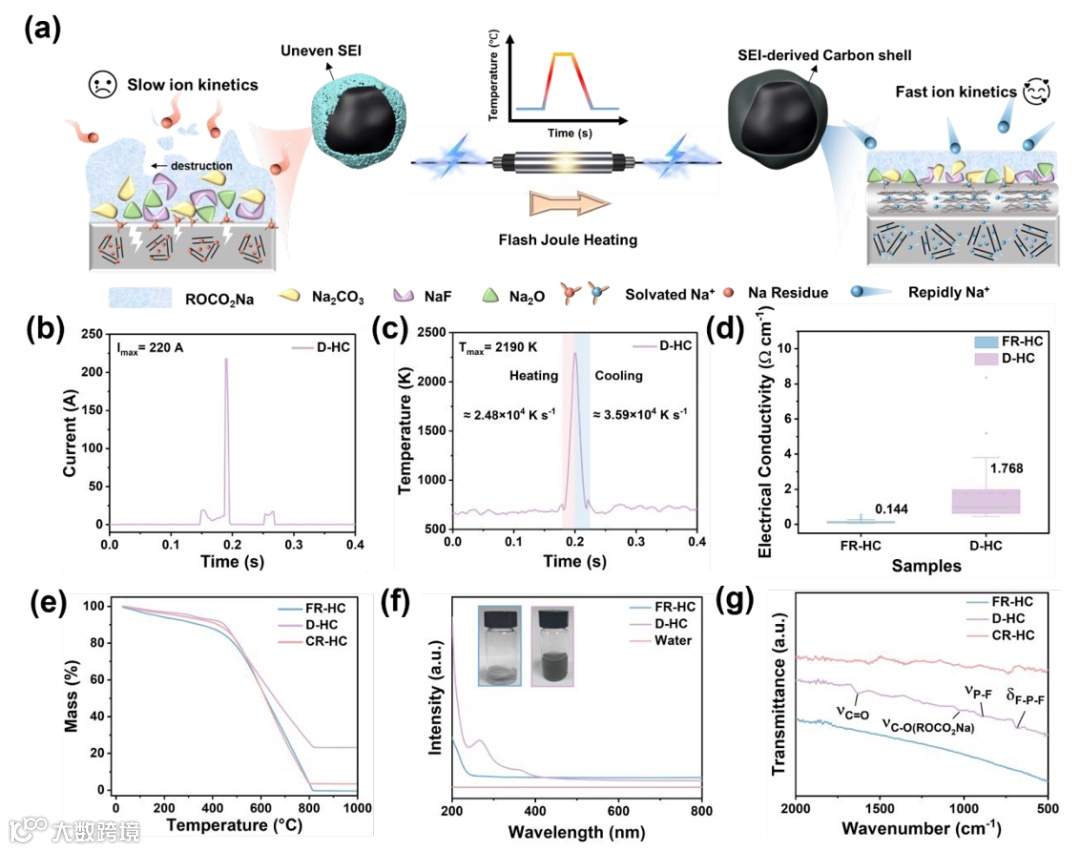

热重分析，失效硬碳在空气里烧完，残留物26.1%，全是SEI里的无机盐；FJH处理完，残留趋近于零。红外和紫外光谱，那些ROCO₂Na、NaF的特征峰，全没了。

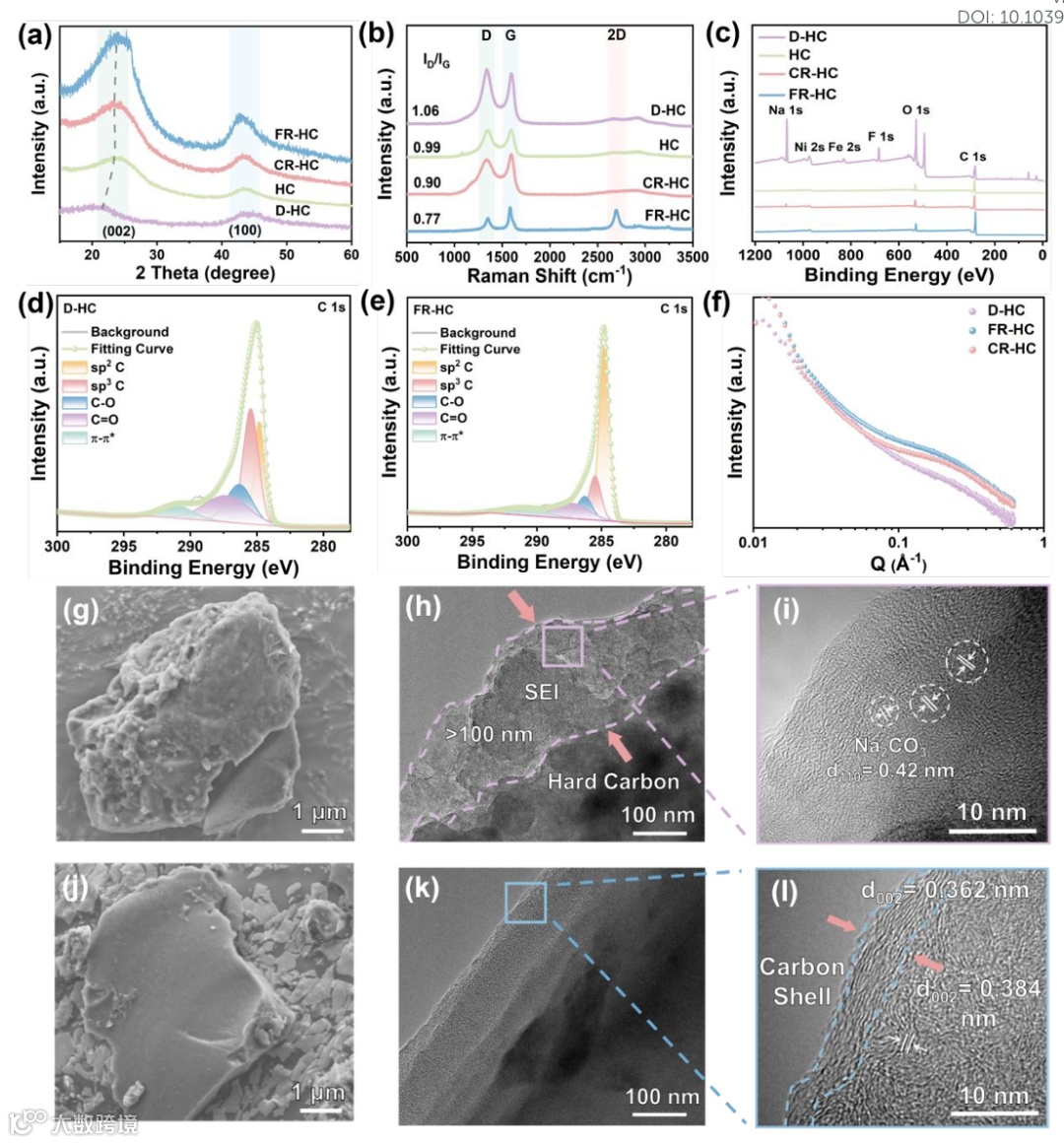

电镜更直观：失效样品颗粒胀到近11 μm，表面糊着一层厚SEI；再生完颗粒缩回7 μm，表面光溜，一层石墨化碳壳包得严实，里头还是无序结构。
XRD和拉曼：再生后的(002)峰又尖又窄，层间距0.37 nm，ID/IG掉到0.77，2D峰冒出来——缺陷少了，sp²碳网络连上了。
小角散射：中间q区散射强，说明闭孔结构重建得不错，钠有地方待。
这套“闪修”逻辑，每一步都有数据接着。
03 性能反超：再生材料比新的还能打
电化学数据可能是这篇最“扎眼”的部分。
首圈充放电，再生硬碳首效81%，容量379.4 mAh/g（0.05 A/g），平台区贡献165.7 mAh/g——新鲜商业品和传统煅烧再生品都追不上。
倍率，拉到5 A/g，还能掏出216.9 mAh/g，容量保持率71%，低压平台还能剩130.8 mAh/g。

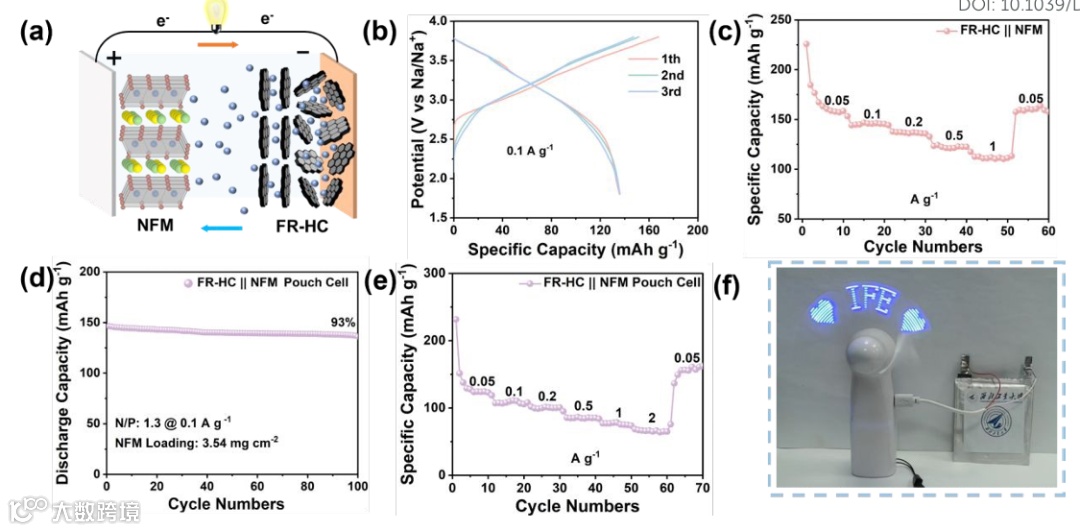

循环，醚类电解液350圈，容量剩89.3%；酯类里剩91%。
阻抗，电荷转移阻抗9.3 Ω，新鲜品22.1，传统煅烧品38.4——差一个量级。

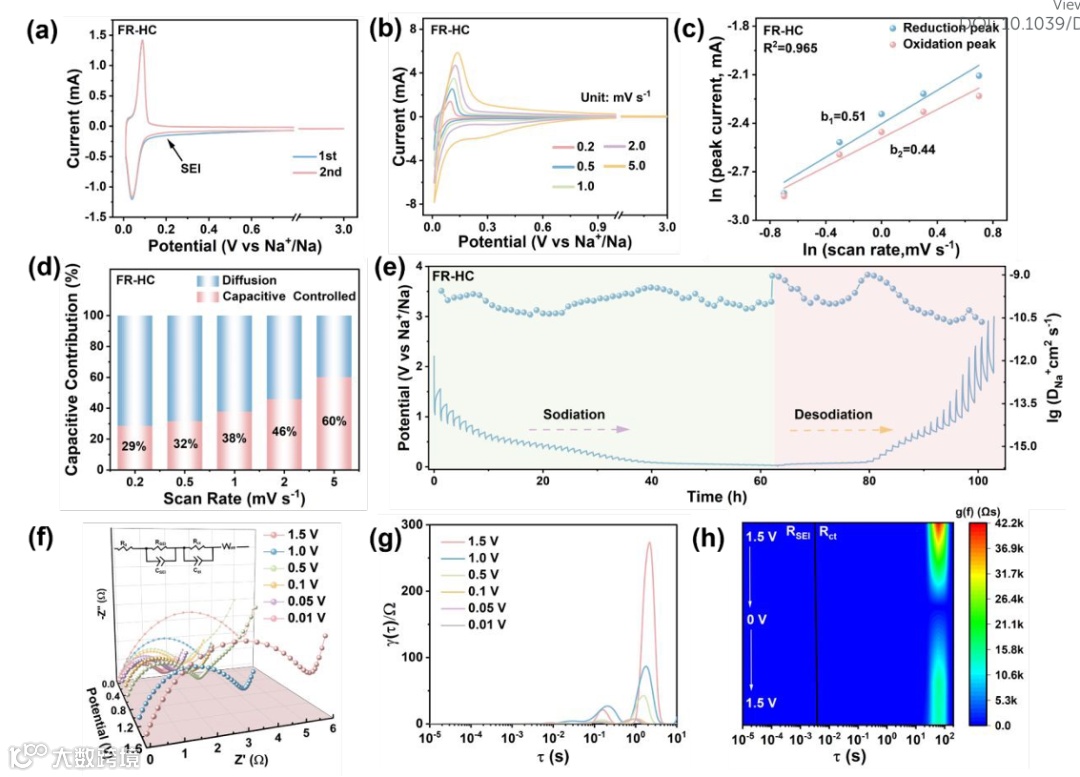

GITT，整个电压区间再生品的钠离子扩散系数比新鲜品高一个数量级，低压平台区尤其明显。
再生材料比新的还能打，这事在回收领域其实挺少见。 通常再生材料能追上新鲜品的80%就算成功，反超是意外。
为什么能反超？可能的原因：FJH处理不仅修复了失效结构，还顺手做了两件事——表面那层原位碳化的碳壳，比任何人工包覆都均匀、致密；高温下的快速冷却，把碳骨架锁定在一种“热力学上不容易达到”的亚稳态，这种结构反而更有利于钠存储。
当然这只是猜测，需要更多原位表征来验证。
04 界面化学：无机-rich SEI是怎么来的
深度剖析XPS给了另一个视角：再生品表面的SEI层，溅射45秒后无机物（主要是NaF）占比超过70%。新鲜品和传统煅烧品的SEI，有机组分比例高得多。
这种无机-rich的SEI，离子电导高，副反应少，对倍率和循环都有好处。
为什么FJH处理会诱导无机-rich SEI？一个可能的解释：FJH把SEI里的有机物碳化了，剩下的无机盐在后续电化学过程中重新分布，形成更致密的无机层。另一个可能是，FJH处理改变了碳表面的化学性质，影响了SEI的成核和生长路径。
不管哪种机制，结果都是界面稳了。
05 储钠机制：闭孔填充，不是金属析出
酚酞实验是个很有意思的验证：放电到0.01 V，再生品电极表面变深紫，说明有准金属钠簇生成；充电到1.5 V，紫色褪干净。
原位拉曼也撑得住：放电到0.1 V以下，G峰蓝移变弱——钠钻进了sp²碳域和闭孔里；充电后峰回来，过程可逆。
这说明低压区的容量贡献，来自“闭孔填充”机制，不是金属钠析出。后者容易长枝晶，有安全风险；前者是硬碳储钠的本征优势，结构稳。
06 这事的价值不在“回收”，在“重新定义废料”
最后说几句题外的。
这篇工作的价值，不在于“钠电池回收有了新方法”，而在于它示范了一件事：废料不一定非要是废料。
传统回收的逻辑是：废料→拆解→分离→提纯→再合成。每一步都有成本，每一步都有损耗。最后再生出来的材料，性能通常打折，只能降级使用。
FJH的逻辑是：废料→极端热冲击→直接复活。跳过中间所有步骤，最后出来的材料，性能反而升级。
这听起来有点反直觉，但仔细想是通的：失效材料在电池里走完一圈，经历了几百上千次充放电，它的微观结构其实被“训练”过一遍；FJH用极端手段把这个“训练过的结构”修复、锁定，最后得到的，可能比从头烧出来的更合理。
当然，这还只是实验室层面的验证。下一步要看的是：FJH能不能做成连续化模块，塞进现有的回收产线；对不同批次的废旧电池黑粉，效果稳不稳定；锂电的石墨负极、硅碳负极能不能照着这个思路搞。
但至少，这个方向开出来了：电池回收不一定非得走“拆→溶→提→造”的老路，有时候让材料直接“复活”，比重新造一个更划算。
文献信息
Direct regeneration of hard carbon anodes from spent sodium-ion batteries via flash Joule heating
Green Chem., 2026, Advance Article
DOI: 10.1039/D5GC06238A
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
