导语
固态电池的性能瓶颈，根植于锂离子在固态介质中迟缓的迁移动力学。传统研究多在掺杂、复合等微观结构上“修修补补”，或依赖经验性参数，难以触及电子结构层面的本质规律。这导致高性能电解质材料的发现充满随机性，尤其对于复杂的5d过渡金属体系，设计原则长期模糊。能否从原子轨道的基本特性出发，找到一条普适性的设计新路？
2026年1月24日，韩国高丽大学Yong-Mook Kang教授团队在《Advanced Materials》上发表了题为“Engineering Electronic Radial Effects for Fast Li+ Transport in Solid-State Electrolytes”的突破性论文。该研究首次提出“径向效应工程”这一核心理论，并创新性地引入熵描述符Sₐ。团队融合多种机器学习算法，从超过10,000种候选材料中精准锁定氧化铪（HfO₂），并利用闪蒸焦耳加热技术在毫秒间将其合成为纳米单晶。以此构筑的复合固态电解质，实现了1.23 mS cm⁻¹的高离子电导率与0.82的迁移数，更驱动2 Ah级NCM90||Li软包电池达到了~472 Wh kg⁻¹的顶尖能量密度。这项工作为固态电解质的设计，从“试错经验”迈向“电子结构理性设计”树立了里程碑。
研究核心亮点
理论范式革新：突破传统d带中心理论的局限，原创性提出“径向效应”概念及熵描述符Sₐ，首次清晰阐明5d轨道相对论性扩张是降低锂离子迁移势垒的电子结构本源，为复杂体系提供了普适性极强的设计原则。
研发模式颠覆：构建了 “机器学习高通量筛选→电子结构理论验证→闪蒸焦耳加热极速合成” 的智能化闭环研发体系，将新材料发现从“大海捞针”转变为“精准制导”，极大提升研发效率。
性能指标顶尖：所制备的sc-HfO₂@LCB电解质在30°C下即获得1.23 mS cm⁻¹的高离子电导率与0.82的高迁移数，并同时兼容4.8 V高电压与锂金属负极，综合性能处于领域最前沿。
工程验证充分：研究成果成功应用于2 Ah大容量软包电池，在苛刻的NCM90高镍正极体系下实现~472 Wh kg⁻¹（电芯级）的高能量密度与优异循环稳定性，完成了从“材料样品”到“实用器件”的关键跨越。
图文解读
图1：径向效应的电子结构本源与全新描述符的建立

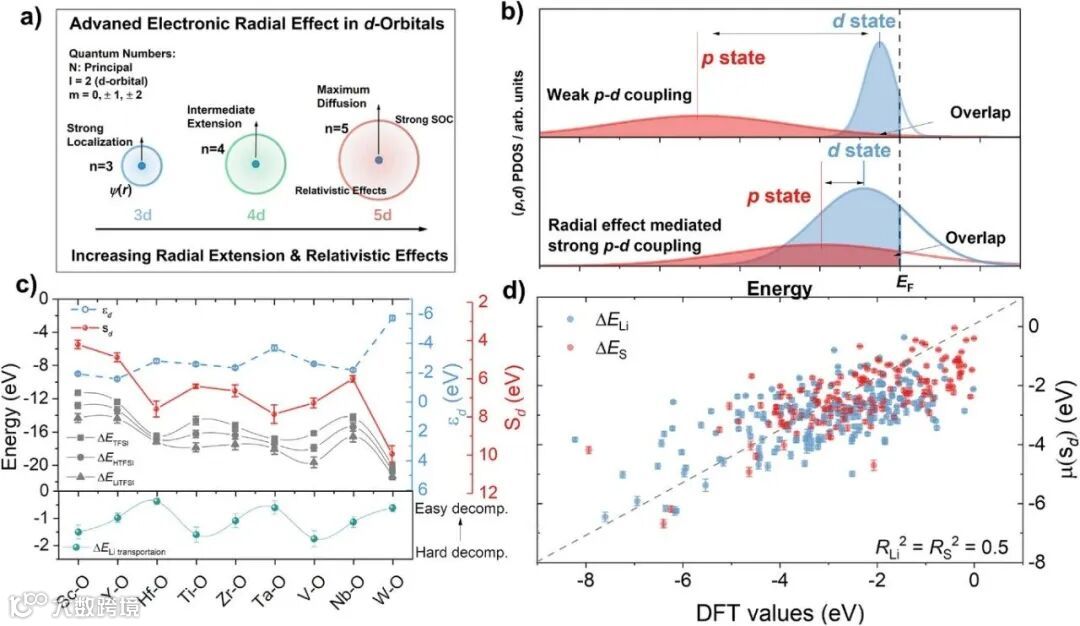

本研究的第一大突破在于理论框架的构建。团队从量子化学基础出发，对比了3d（Ti）、4d（Zr）、5d（Hf）轨道的径向分布，直观揭示了5d轨道因相对论效应而产生的显著空间扩张。计算表明，这种扩张增强了金属与氧之间的共价性，并通过强化s-d和p-d轨道杂化，有效削弱了锂离子与晶格阴离子之间的相互作用，从而降低了迁移势垒。
更为关键的是，团队提出了一个全新的熵描述符Sₐ，用于量化这种轨道扩张导致的电子态“离域度”。理论计算证实，Sₐ与锂离子迁移势垒呈现极强的线性相关性，其预测能力，尤其是对于含5d元素的体系，远优于传统的d带中心描述符。这为后续的机器学习筛选奠定了坚实的理论基石。
图2：闪蒸焦耳加热超快合成与纳米单晶结构解析
如何将理论设计的材料高效、高质地合成？研究采用了闪蒸焦耳加热（FJH）这一变革性技术。前驱体在超高电流脉冲下，于毫秒级时间内经历超过2000°C的瞬时高温并急速淬火。XRD与原子分辨STEM证实，该过程直接制备出了结晶度完好、相态纯净的单斜相HfO₂纳米单晶（sc-HfO₂）。
随后，将sc-HfO₂与锂导电粘结剂（LCB）复合，构筑了sc-HfO₂@LCB复合电解质。元素面分布图显示Hf、O、F、S均匀分散。进一步的EXAFS和XANES谱学分析发现，Hf-O键长发生收缩，且Hf原子表面与LCB中的F形成了强配位作用。这种紧密的界面结合，为锂离子的快速界面传输创造了有利条件。
图3：径向效应如何加速锂离子传输动力学

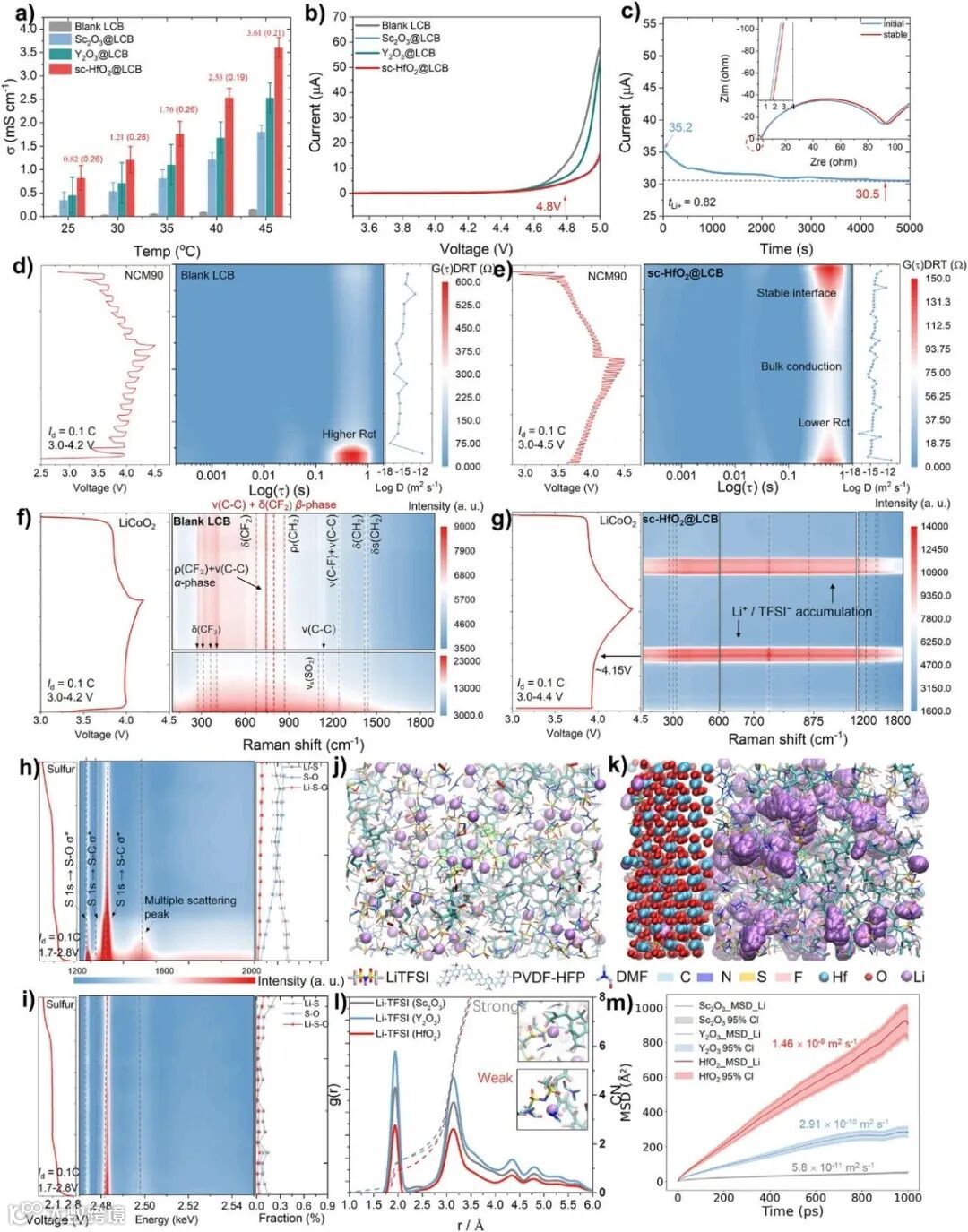

电化学测试直接验证了“径向效应”的强大效能。sc-HfO₂@LCB电解质在30°C下的离子电导率高达1.23 mS cm⁻¹，同时锂离子迁移数达到0.82，表明锂离子是绝对的主导载流子，这对于提升电池倍率性能和抑制极化至关重要。
通过分布弛豫时间分析和变温原位光谱，研究团队观察到，sc-HfO₂的引入显著加快了界面处锂离子的脱溶剂化与迁移过程。分子动力学模拟的动态轨迹图更提供了直观证据：在具有径向扩张效应的HfO₂表面，锂离子的扩散路径更为有序，其扩散系数相比普通界面提升了近一个数量级。
图4 & 图5：全体系兼容性与界面稳定机制揭秘

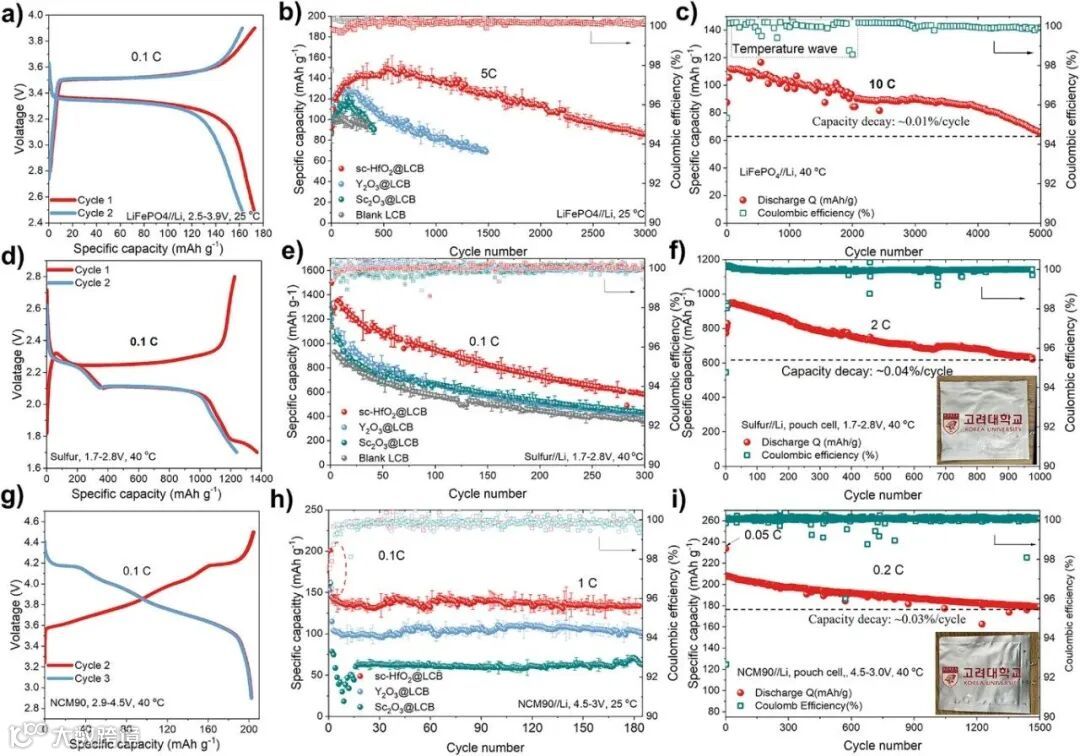

优异的电解质必须经得起真实电池环境的全面检验。研究团队在LiFePO₄、硫正极和高压NCM90这三种极具代表性的电池体系中测试了sc-HfO₂@LCB电解质。结果显示，该电解质均能大幅提升电池的循环稳定性和倍率性能，特别是在4.6V高电压下与NCM90搭配仍表现稳健，证明了其卓越的电化学稳定性。

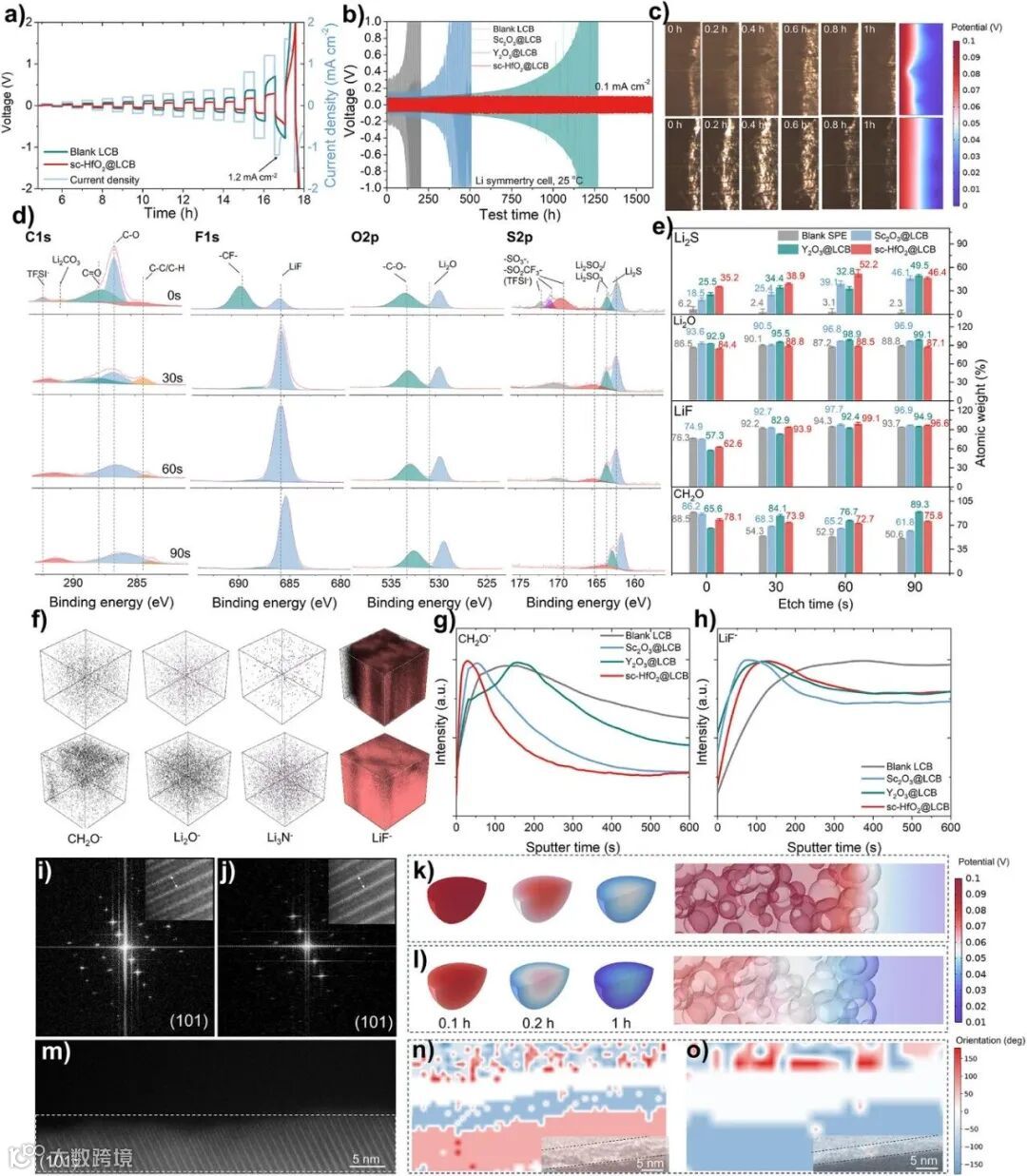

对于锂金属负极这一严峻挑战，该电解质展现出了卓越的界面调控能力。它促使形成了独特的 “梯度化固态电解质界面（SEI）” ——外层富含有机组分以保证韧性，内层富含LiF等无机物以保证离子导通性和机械强度。这种结构有效均匀化了锂离子流，成功抑制了锂枝晶的生长，显著延长了锂对称电池的循环寿命。
图6：安时级软包电池的最终性能与安全验证

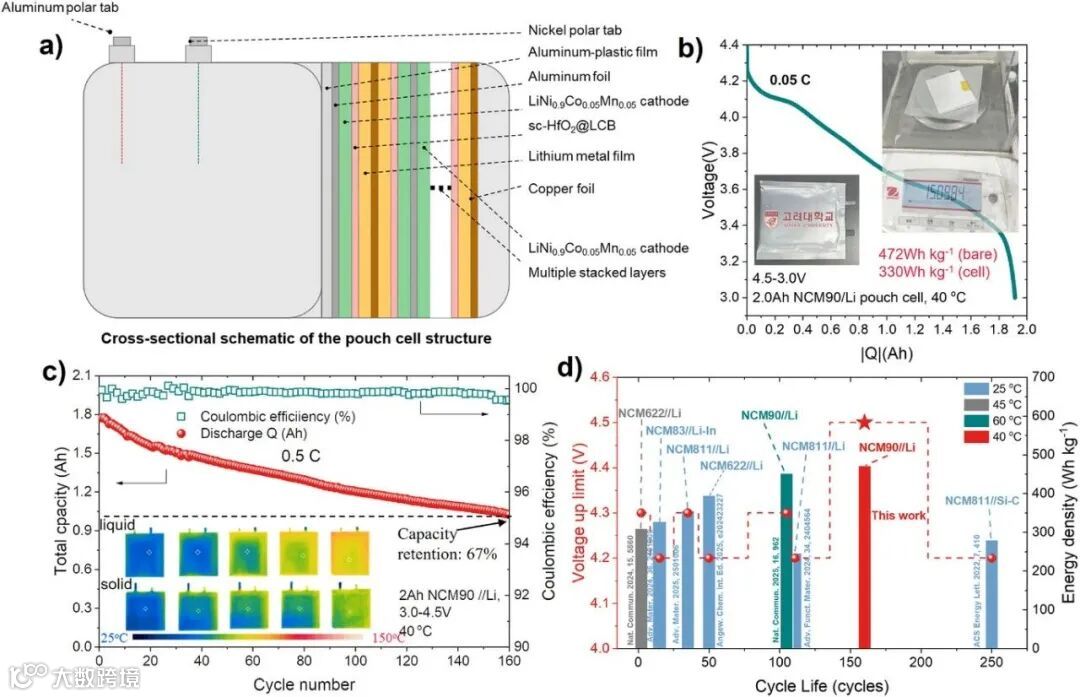

任何材料的价值，最终都要在实用化器件中体现。团队组装的2 Ah NCM90||Li软包电池在0.05C倍率下，释放出~472 Wh kg⁻¹的惊人能量密度（基于整个电芯质量）。在0.5C倍率下循环160次后，电池容量保持率依然优异。
除了高能量密度，安全性是固态电池的另一核心优势。高温安全测试表明，采用该固态电解质的软包电池在150°C的热滥用条件下，温度上升速度缓慢，展现出远优于液态电解液电池的热稳定性，极大地延缓了热失控的发生，凸显了其从性能到安全的全方位领先潜力。
总结与展望
本研究的意义远超报道一种高性能材料本身。它成功演示了一套革命性的材料研发范式：从最底层的电子结构理论（径向效应） 出发，借助人工智能进行全局性、智能化的筛选，最终通过闪蒸焦耳加热这种极端制造技术，将理论预测的高效材料变为现实。这条路径极大地压缩了从“概念”到“产品”的研发周期与成本。
展望未来，这一策略展现出巨大的拓展潜力：基于Sₐ描述符和机器学习平台，可快速将“径向效应”设计原则应用于钠离子、镁离子等其它固态电解质体系。同时，闪蒸焦耳加热技术所具备的高效、节能、可规模化的特点，也为未来关键电池材料的绿色低成本制造提供了切实可行的解决方案。这项工作标志着，人类对高性能能源材料的设计，已进入主动操控电子本征属性以定制功能的“自由设计”新时代。
文献信息
Shen, J.; Kim, G.; Chung, J.-w.; et al. Engineering Electronic Radial Effects for Fast Li⁺ Transport in Solid-State Electrolytes. Adv. Mater. 2026, 2520337. DOI: 10.1002/adma.202520337.
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
