大数跨境

西安交通大学《JCIS》:120秒焦耳热“双杀”——把LATP体相缺陷率压到0.01%,把界面电阻砍掉43.5%

西安交通大学《JCIS》:120秒焦耳热“双杀”——把LATP体相缺陷率压到0.01%,把界面电阻砍掉43.5% 中科精研材料制备技术研究院
2026-03-03
1
点击蓝字|关注我们

全固态锂金属电池要想跑起来,固态电解质得过两关:一是体相致密——孔洞、裂纹、杂相这些“内鬼”不能有,否则锂枝晶顺着钻;二是界面贴合——电解质和正负极得“焊死”,否则离子过不去、界面电阻飙升。

LATP(Li₁.₃Al₀.₃Ti₁.₇(PO₄)₃)是氧化物电解质里的种子选手,但这两关恰好是它的软肋:传统烧结几小时甚至几十小时,晶界孔洞一大堆;和电极组装更是物理接触,界面缝隙大、阻抗高。

西安交通大学王嘉楠团队最近在《Journal of Colloid and Interface Science》上发了一篇,用焦耳热技术把这两件事合起来办了。核心数据摆出来:120秒烧结,缺陷率0.01%、结晶度98.99%;再加22秒热脉冲焊接,界面电阻从879.1 Ω降到496.7 Ω。最后装出来的Li‖LATP‖NCM811全电池,0.2 C下初始容量185.9 mAh/g,100圈后还剩90.9%。

这套“体相-界面集成优化”的路子,等于把LATP从“有潜力”推到“真能用”。


01 体相致密:B₂O₃/LiBF₄双助剂,把缺陷率压到0.01%

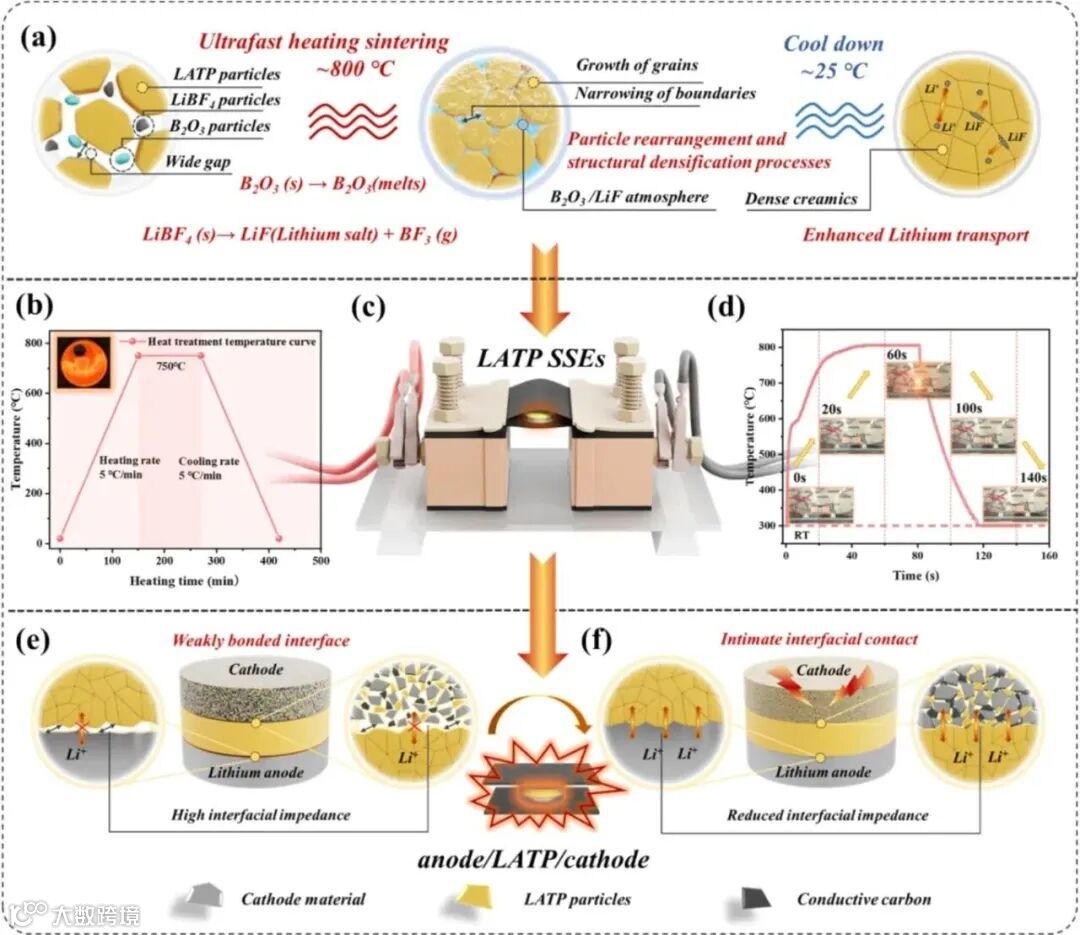

先看图1a的工艺示意图。前驱体里加了两种东西:B₂O₃(液相烧结助剂)和LiBF₄(离子添加剂)。烧结流程分两步:先750°C预退火2小时,再800°C焦耳热120秒——他们管这叫NUHS(非等温超快烧结)。


B₂O₃的作用是高温下熔成液相,像润滑油一样裹着LATP颗粒,促进扩散和重排;LiBF₄分解生成LiF和BF₃,LiF填补晶界孔隙,顺便把烧结过程中挥发的锂补回来。一个负责“推着颗粒动”,一个负责“填坑补锂”,双助剂协同,把体相里的空洞和裂纹基本清空。

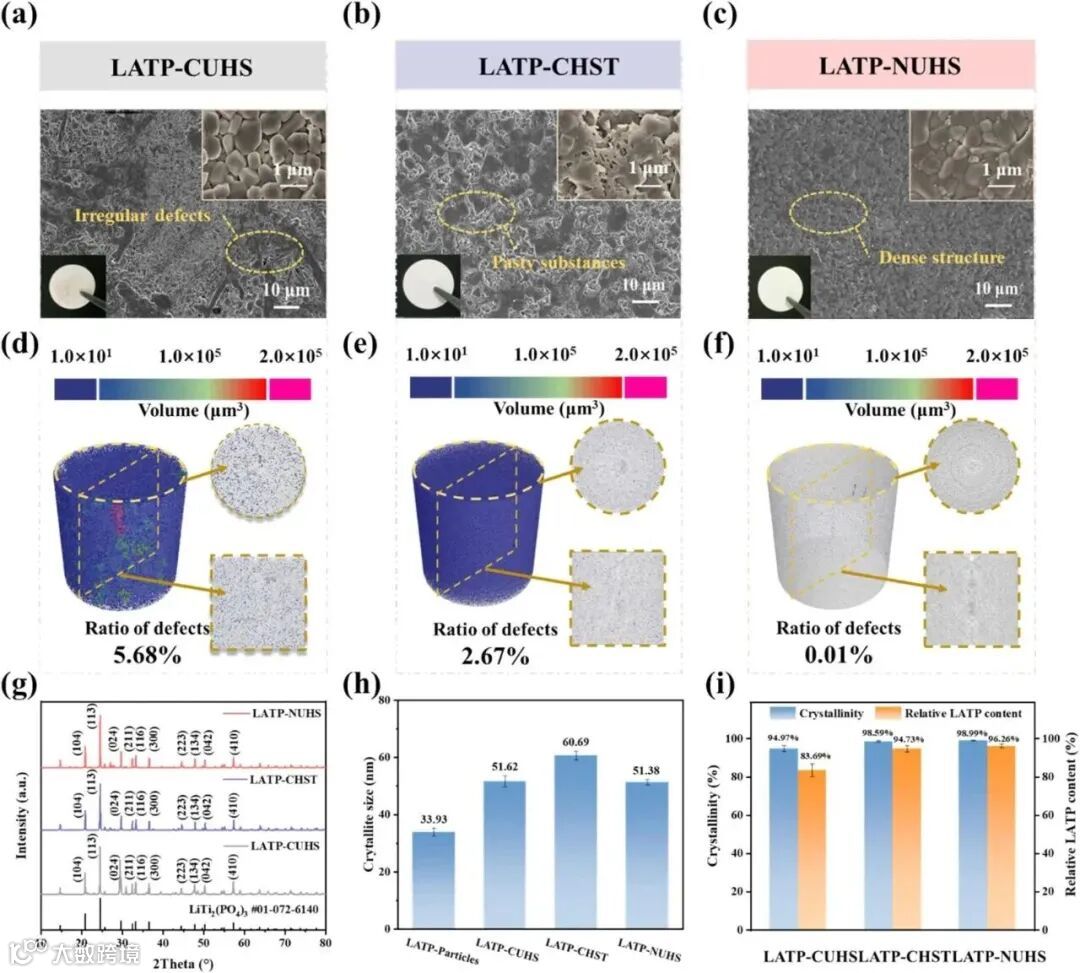

图2的X-CT三维重构把这事量化了:LATP-NUHS的缺陷率只有0.01%,对比一下,常规烧结(CHST)是2.67%,普通超快烧结(CUHS)是5.68%——差了两个数量级。

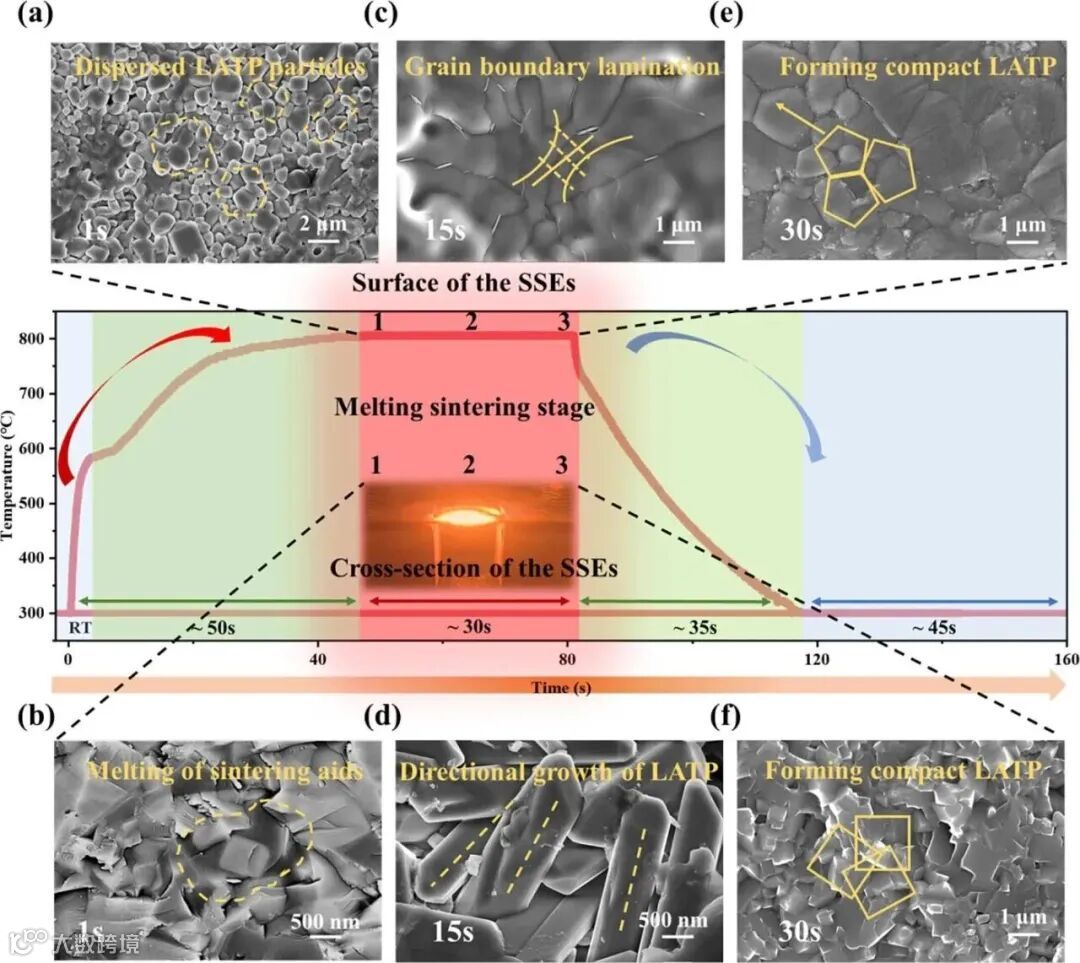

图3的SEM演化过程更直观:烧结1秒,颗粒表面开始颈缩;15秒,液相包裹晶粒、孔隙填充;30秒,晶界清晰、颗粒紧密堆积。整个过程在几十秒内完成,传统炉子几十个小时才能走完的路,这里一杯咖啡的时间都用不上。


XRD精修(图2配套数据)还证实:LATP-NUHS的结晶度98.99%,杂相含量最低,晶粒沿(113)面择优生长,取向一致性好。


02 热-力学性能:表面粗糙度14.2 nm,抗压强度也撑得住

体相致密是一回事,能不能在电池里撑住是另一回事。

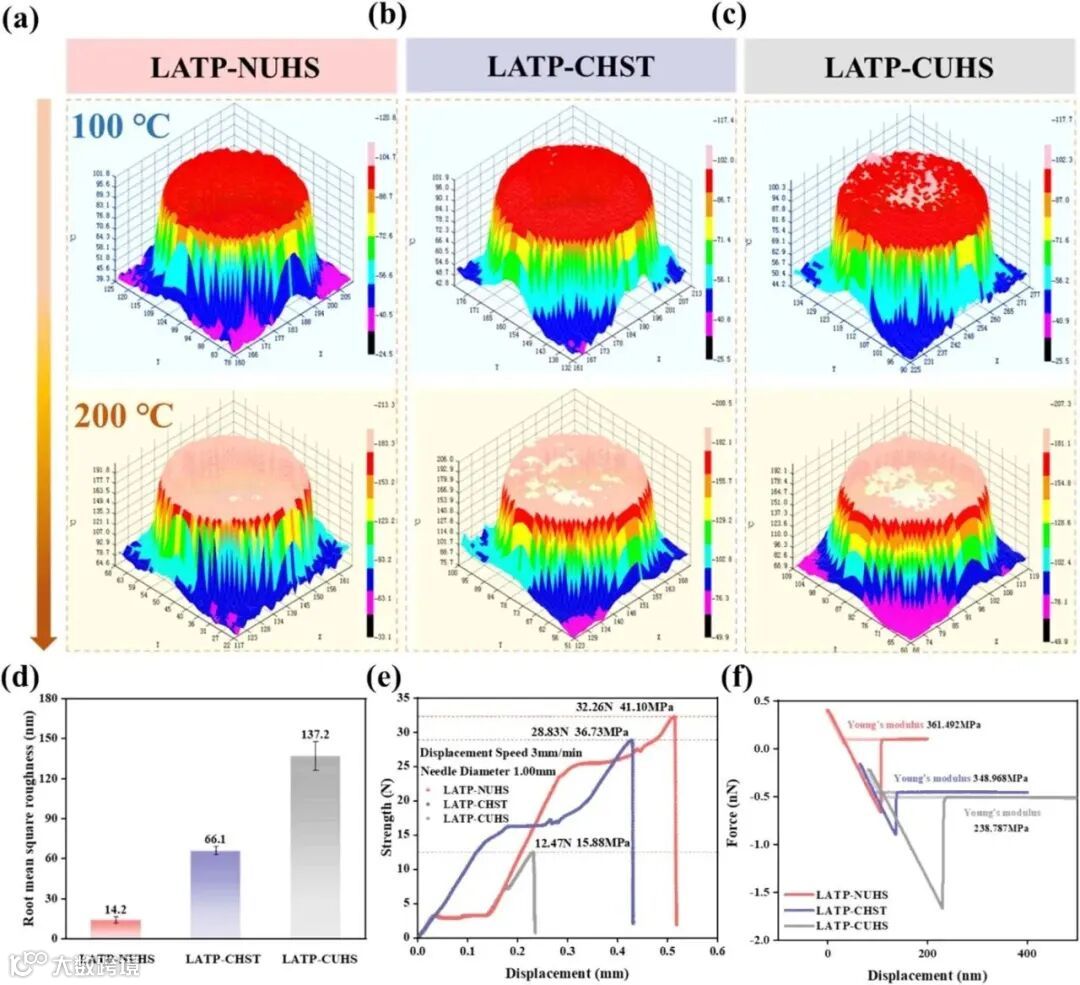

图4a-c是红外热成像,看的是热分布均匀性。LATP-NUHS在100–200°C范围内温度均匀,没有明显的“热点”;而LATP-CUHS和LATP-CHST因为体相里有缺陷(孔洞、裂纹),热量在这些地方积聚,出现局部高温。热点意味着电流集中,电流集中意味着锂枝晶爱往那儿钻。

图4d-e是AFM测的表面粗糙度。LATP-NUHS的Ra值14.2 ± 2.4 nm,比LATP-CUHS(66.1 nm)和LATP-CHST(137.2 nm)都低一个量级。表面越平,锂金属沉积的时候就越均匀,不容易长出枝晶尖峰。

图4f是压缩应力-应变曲线。LATP-NUHS的抗压强度和杨氏模量最高——这和体相缺陷率低、晶界结合紧密是对应的。力学性能好,意味着装配应力、循环过程中的体积变化,它都能扛住。

把这几条串起来:热分布均匀 + 表面平整 + 力学强度高,合起来就是——锂枝晶想找个薄弱点钻进去,找不到。


03 界面焊接:22秒热脉冲,把电阻砍掉43.5%

体相做扎实了,接下来是界面。

固态电池的界面问题很简单:两个硬东西贴在一起,总有缝隙。离子过不去,阻抗就高;电流分布不均,锂枝晶就挑薄弱点钻。

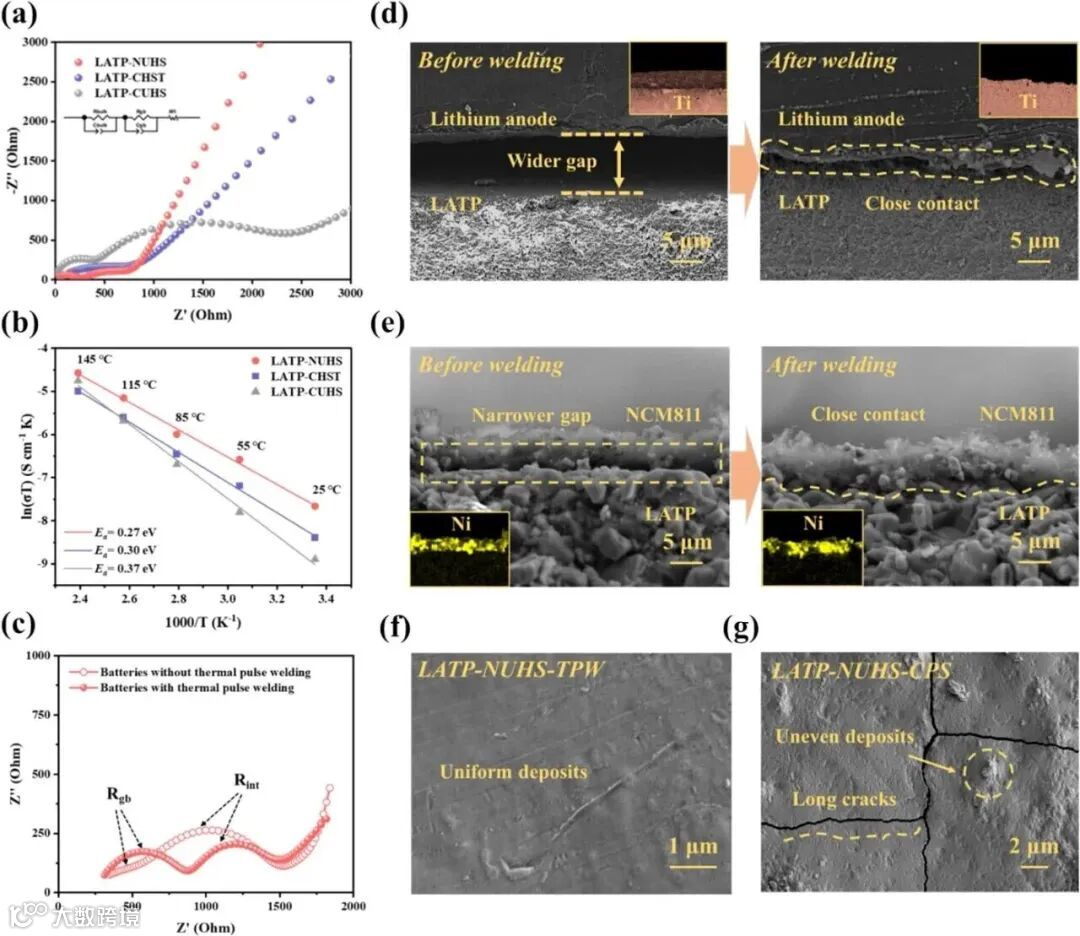

图5的EIS数据把问题摆出来:焊接前,Li‖LATP-NUHS‖LFP电池的界面电阻879.1 Ω;经过~22秒、~750°C的热脉冲焊接,降到496.7 Ω,降幅43.5%。

图5下排的SEM截面图解释了原因:焊接前,LATP和电极之间有明显缝隙;焊接后,正极侧的活性颗粒嵌进了LATP表面的微孔,负极侧的锂金属和电解质贴得严丝合缝——连续离子传导网络搭起来了。

这套“热脉冲焊接”的本质,是用焦耳热在秒级时间内把界面局部加热到软化点,让两侧材料微熔、互嵌、冷却、固定。不是简单压在一起,是原位键合


04 性能验证:对称电池250小时不短路,全电池100圈保90%

体相和界面都优化完,最后看电池跑不跑得动。

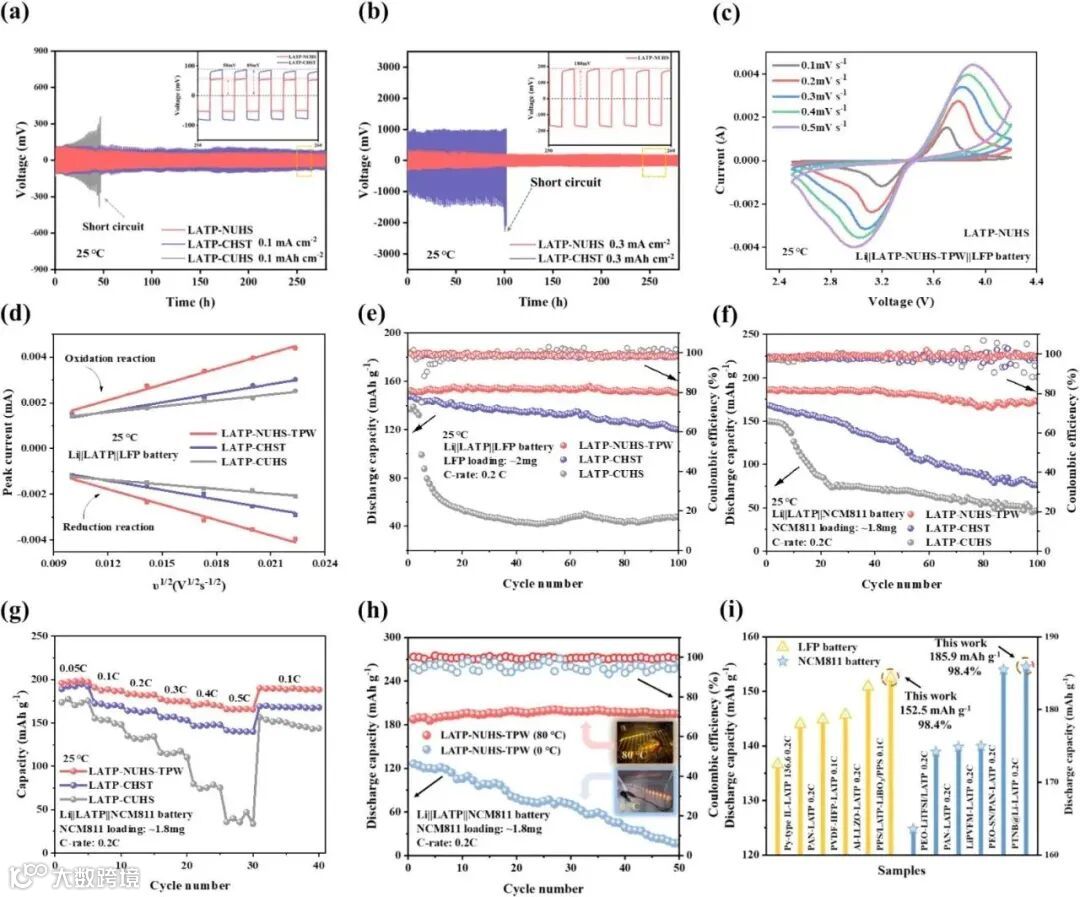

图6a-b是对称电池的恒流循环:Li‖LATP-NUHS‖Li在0.1 mA/cm²下稳定跑了250小时,过电位仅58 mV。对比样早就短路或电压飙高——说明LATP-NUHS的体相足够致密,锂枝晶钻不透;界面足够均匀,电流分布平缓。

图6c-f是全电池数据。配LFP正极,0.2 C下初始容量150.1 mAh/g,100圈后容量保持率98.4%;配NCM811正极,初始容量185.9 mAh/g,100圈后保持率90.9%

图6g-i的CV和倍率性能也撑得住:锂离子扩散系数(DLi⁺)~1.8×10⁻¹⁰ cm²/s,反应动力学最快;0°C到80°C宽温域都能跑,还点亮了LED灯带——演示做到这份上,算是有交代了。


05 这事的看点:焦耳热同时干了“烧结”和“焊接”两件事

把这篇的逻辑抽出来,其实是两条线拧成一股:

材料设计上,B₂O₃/LiBF₄双助剂同时干了液相润滑和晶界填充,把传统烧结几十小时才能做完的致密化,压到120秒。

工艺创新上,同样是焦耳热,第一次用来烧结(800°C,120 s),第二次用来焊接(750°C,22 s)。同一个技术平台,干了两件完全不同的事——而且都干得不错。

最后落点也在预期内:体相致密+界面贴合,离子能顺畅走,枝晶没空钻,电池就能跑起来。


06 还差什么,下一步怎么走

实事求是地说,这篇的数据在LATP体系里算头部,但离“规模化”还有距离:

  • 厚度问题:目前做的还是厚片(几百微米级别),真要往软包或圆柱电池里装,得减薄到几十微米,减薄之后缺陷率还能不能压住,是另一回事;

  • 工艺连续化:目前是批次式,单次处理一片。往卷对卷走,加热电极怎么设计、时间怎么卡,需要重新想;

  • 体系拓展:LATP能行,同为NASICON结构的LAGP、石榴石型的LLZO,能不能照着这个思路做?硫化物电解质怕热,焦耳热这条路可能走不通,但卤化物呢?

不过至少,这篇把焦耳热在固态电池里的角色从“烧结工具”拓展到“界面焊接工具”。这个思路,值得跟。


文献信息
An integrated optimization strategy by Joule heating technique enabling rapid fabrication of robust Li₁.₃Al₀.₃Ti₁.₇(PO₄)₃ solid-state electrolyte for all-solid-state lithium metal batteries
Journal of Colloid and Interface Science, 2025, 686, 660-671
DOI: 10.1016/j.jcis.2025.01.276


欢迎关注我们的公众号或访问官方网站:

https://www.zhongkejingyan.com.cn/

如果您对上述创新研究所用设备感兴趣,欢迎联系张老师:13121391941







【声明】内容源于网络
0
0
中科精研材料制备技术研究院
内容 0
粉丝 0
中科精研材料制备技术研究院
总阅读0
粉丝0
内容0
