【导语】
还在为燃料电池、电解水装置里“高不可攀”的铂催化剂买单？8 月 3 日，清华大学/山西大学联合团队在 ACS Nano 发表重磅成果：用一根碳纳米管当“试管”，再让电流闪一下——仅需 200 ms，就把钼氧化物簇“打”成直径 0.8–1.2 nm 的超细碳化钼线，催化性能还直接把贵金属“卷”到怀疑人生！中科精研带你三分钟拆文看图，看看超快焦耳加热如何重新定义“快速+精准”的纳米合成范式。
【研究亮点】
200 ms 闪蒸：升温 >2000 K/ms，比传统炉烧快 4 个数量级。
亚纳米极限：MoCₓ 线直径 <1.2 nm，真正“限域”在单壁碳纳米管内。
电子反哺：MoCₓ→SWNTs 反向电荷转移，牢牢锚定 FePc/Pt₁。
双功能开挂：
• ORR：半波电位 0.91 V，锌空电池 450 h 零衰减；
• HER：Pt₁ 单原子质量活性是商用 Pt/C 的 6 倍，350 h 不中毒。普适潜力：换前驱体即可扩展到 W、V、Ta 等多元碳化物，为“无铂化”铺路。
【图文解析】

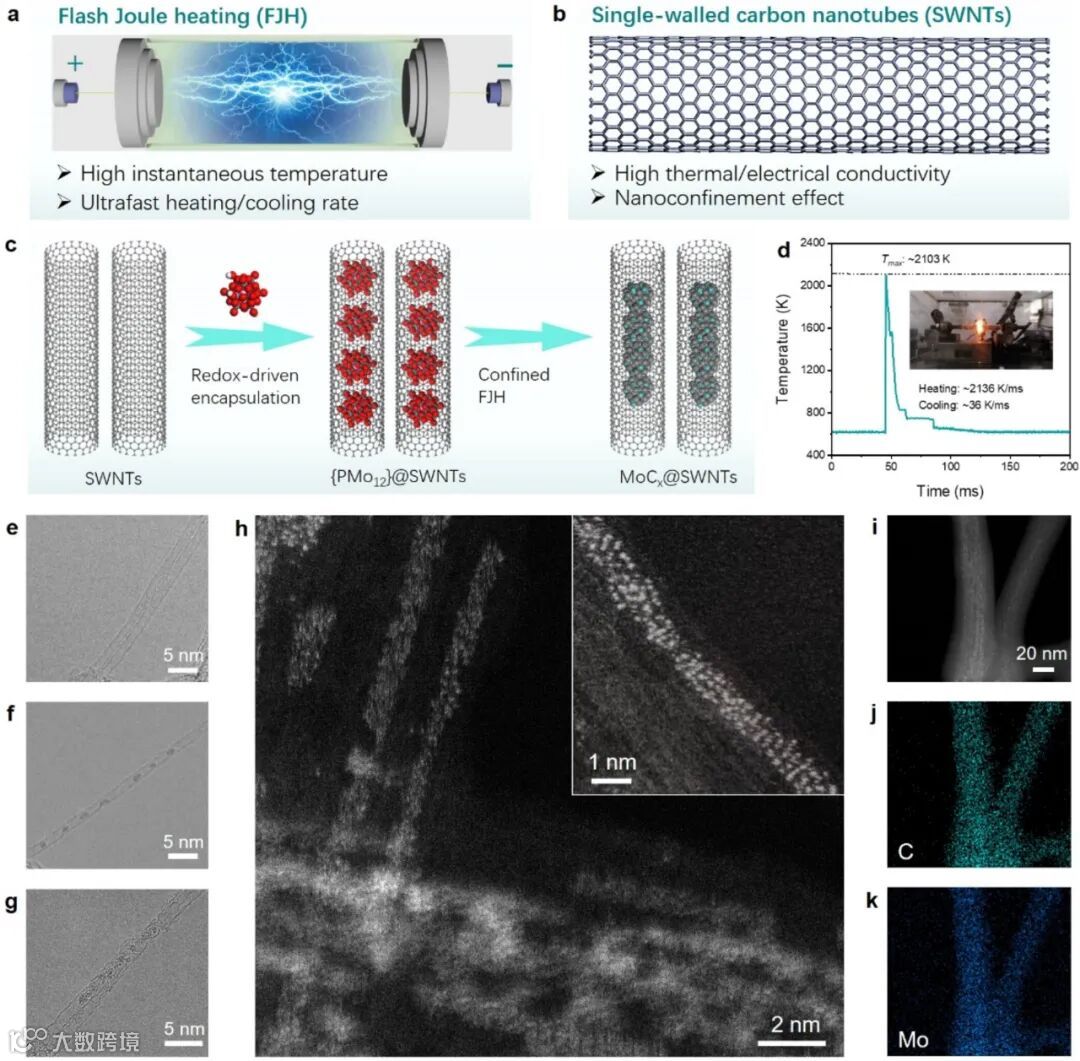

图1 闪蒸现场
110 V 脉冲瞬间把单壁碳纳米管(SWNTs)加热到 2103 K，毫秒级完成升温-冷却循环；SWNTs 既是“反应釜”又是导热片，Mo 前驱体被直接碳化成亚纳米线。

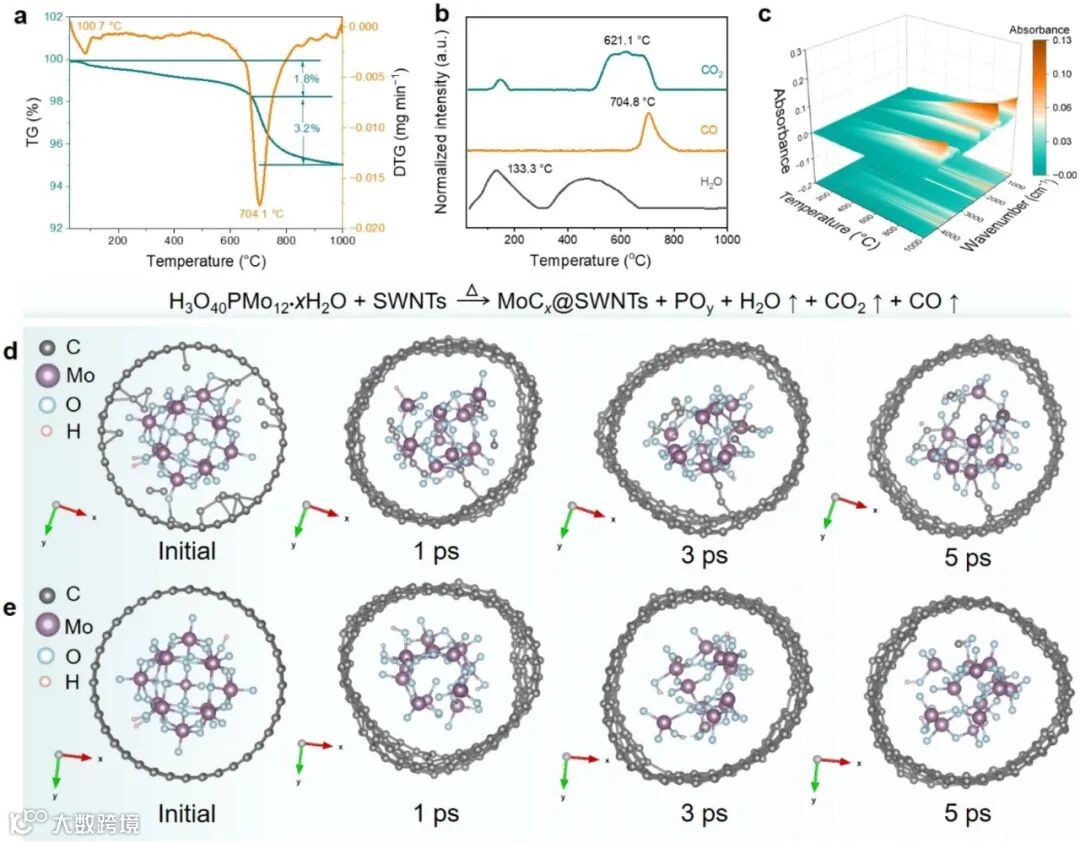

图2 结构演化
HAADF-STEM 里那条亮线就是 0.8–1.2 nm 的 MoCₓ；EDS 证实 Mo、C 均匀分布在管内，没有团聚、没有烧结疤。

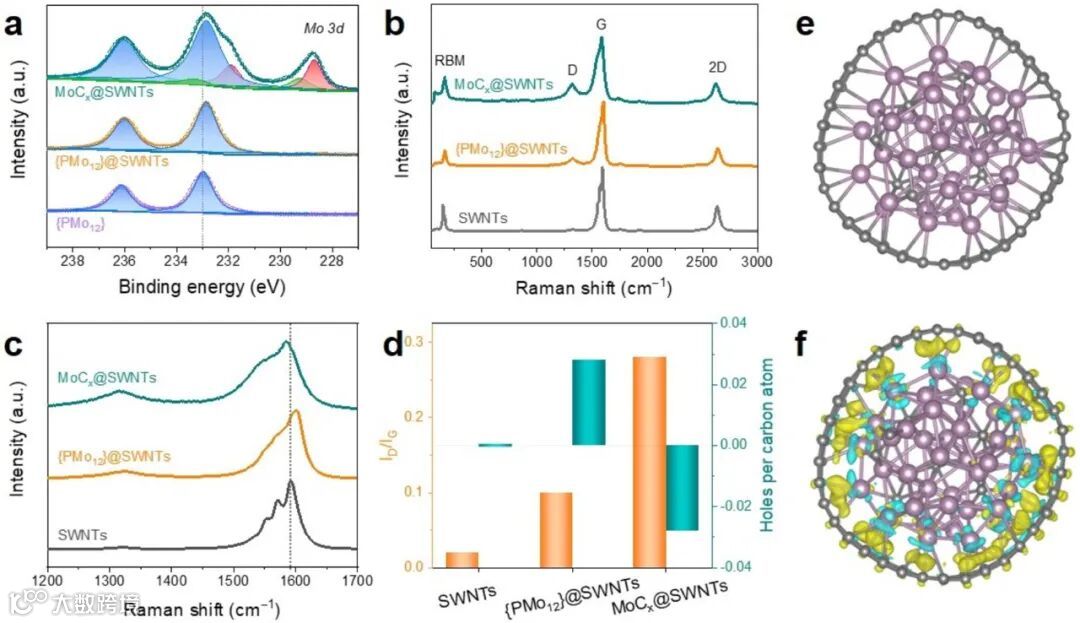

图3 相互作用
拉曼 G 带红移 7.5 cm⁻¹，DFT 电荷差分图可见电子云由 MoCₓ 流向 SWNTs，形成强耦合——这就是后续能稳稳抓住 FePc 和 Pt 单原子的秘密。

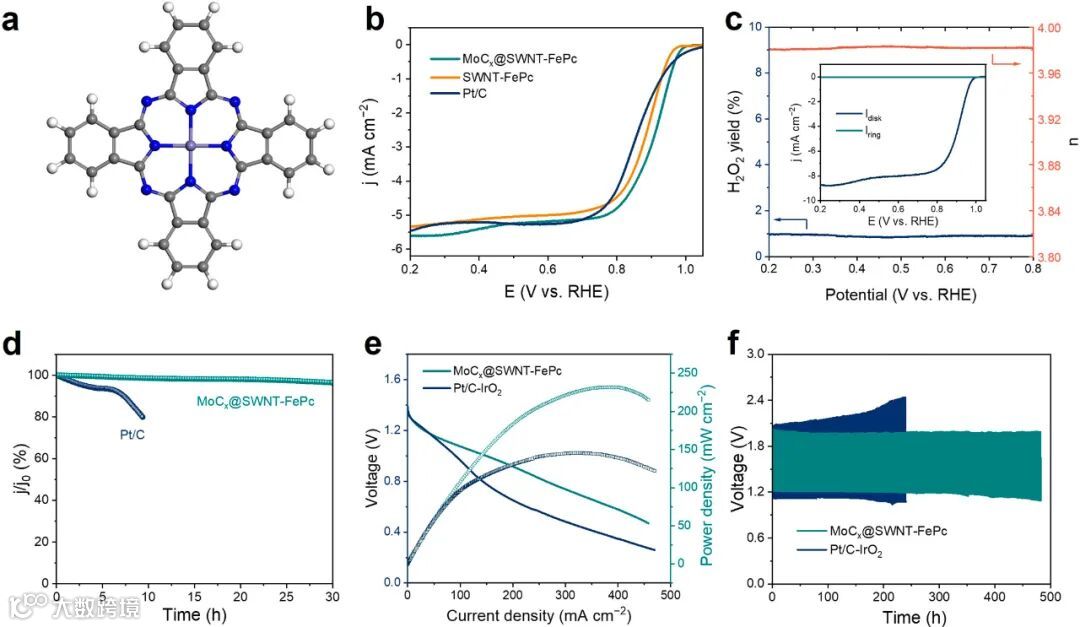

图4 ORR 实战
LSV 半波电位 0.91 V（商用 Pt/C 只有 0.85 V）；组装的锌空电池峰值功率 231.8 mW cm⁻²，连续跑 450 h 几乎不衰减。

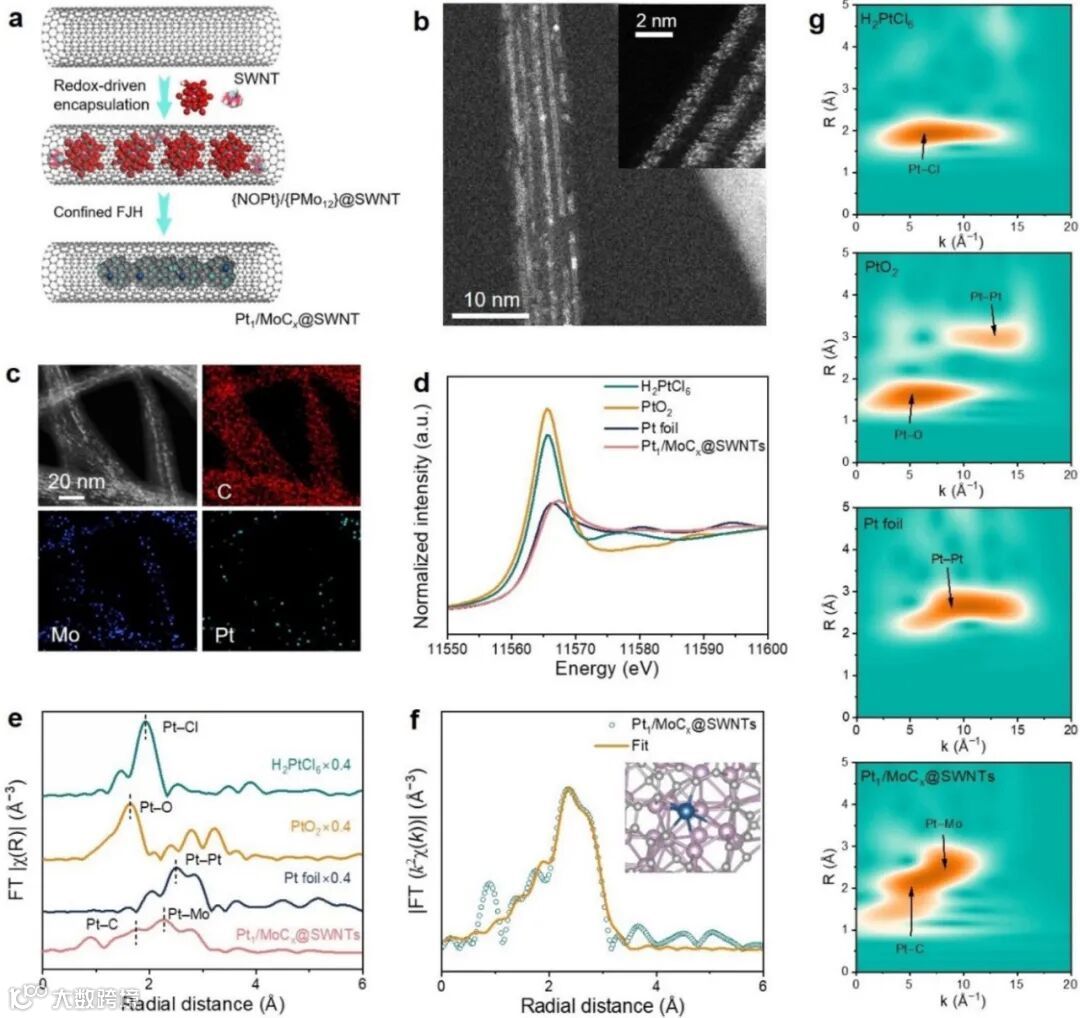

图5 HER 链甲
Pt₁ 单原子像“铆钉”一样嵌在 MoCₓ 骨架里，HAADF 亮点对应单个 Pt；η₁₀ 仅 48 mV，质量活性是 Pt/C 的 6 倍，350 h 后电流几乎不变。
【总结与展望：从实验室闪光到产业落地】
毫秒级闪蒸焦耳加热让“高熔点、易团聚”的金属碳化物也能像爆米花一样瞬间成型，并精准锁相——这正是下一代能源催化剂降本增效的关键。然而，要把“毫秒艺术”搬进千吨级产线，核心在于超高功率脉冲电源 + 微秒级温控 + 连续化给料的完整闭环。
深圳中科精研深耕超快焦耳加热技术产业化 8 年，“FJH 焦耳闪蒸加热装置”与“HTS 焦耳超快加热装置”两大系列，可完整复现实验室级 CFJH 条件：
• FJH 系列：毫秒级升温，最高瞬时温度 8000 K，专供亚纳米粉体、异质结闪蒸合成；
• HTS 系列：秒级-分钟级宽域可调，100–3000 ℃分段测温，单次可处理 2–4 个样品，兼顾研发与中小试；
• 全线支持卷对卷、连续给料，已服务清华、MIT、宁德时代等 500 余家机构，帮助他们把研发周期从“月”缩短到“小时”。
如果您也想让催化剂的“纳米尺寸”与“工业规模”不再矛盾，欢迎私信“闪蒸”获取专属方案，和中科精研一起点亮能源材料的“闪光”未来！
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
