导语
碳纳米管的高质量制备严重依赖金属催化剂，但其残留物会损害电池等器件的性能。发展高效的非金属催化策略是领域内的重要挑战。西华大学王斌、日本秋田县立大学邱建辉教授团队在《Advanced Science》上发表创新研究，提出利用 “焦耳热冲击”技术 攻克此难题。该技术对前驱体施加毫秒-秒级的瞬时超高温脉冲（>1200°C）并快速冷却，在高效去除杂原子的同时，成功 “冻结”并构建出富含五元环等拓扑缺陷的碳材料。理论模拟与实验证实，这些缺陷可作为高效催化位点，驱动乙炔分子定向转化为碳纳米管，催化产率高达~1100%，是传统脱氮方法的近3倍。所生长的碳纳米管用作锂电正极导电剂时，其性能全面超越商用Super-P，为开发下一代高性能、无金属残留的碳基功能材料提供了全新的催化范式与机制见解。
研究核心亮点
方法创新：采用焦耳热冲击技术，通过超快热循环有效抑制石墨化，定向构建高密度拓扑缺陷（特别是五元环），为催化提供丰富活性位点。
性能卓越：基于缺陷碳催化剂，碳纳米管生长产率达~1100%，显著高于对比方法。所得碳管用作导电剂时，电化学性能优于商业产品。
机制深刻：首次通过计算与实验结合，清晰揭示 “五元环缺陷电子转移活化碳源 → 多缺陷表面自组装生长” 的非金属催化完整路径，明确了五元环的关键作用。
应用明确：直接面向锂离子电池等对纯度要求高的领域，提供了解决金属催化剂残留问题的有效方案，应用潜力清晰。
图文解读

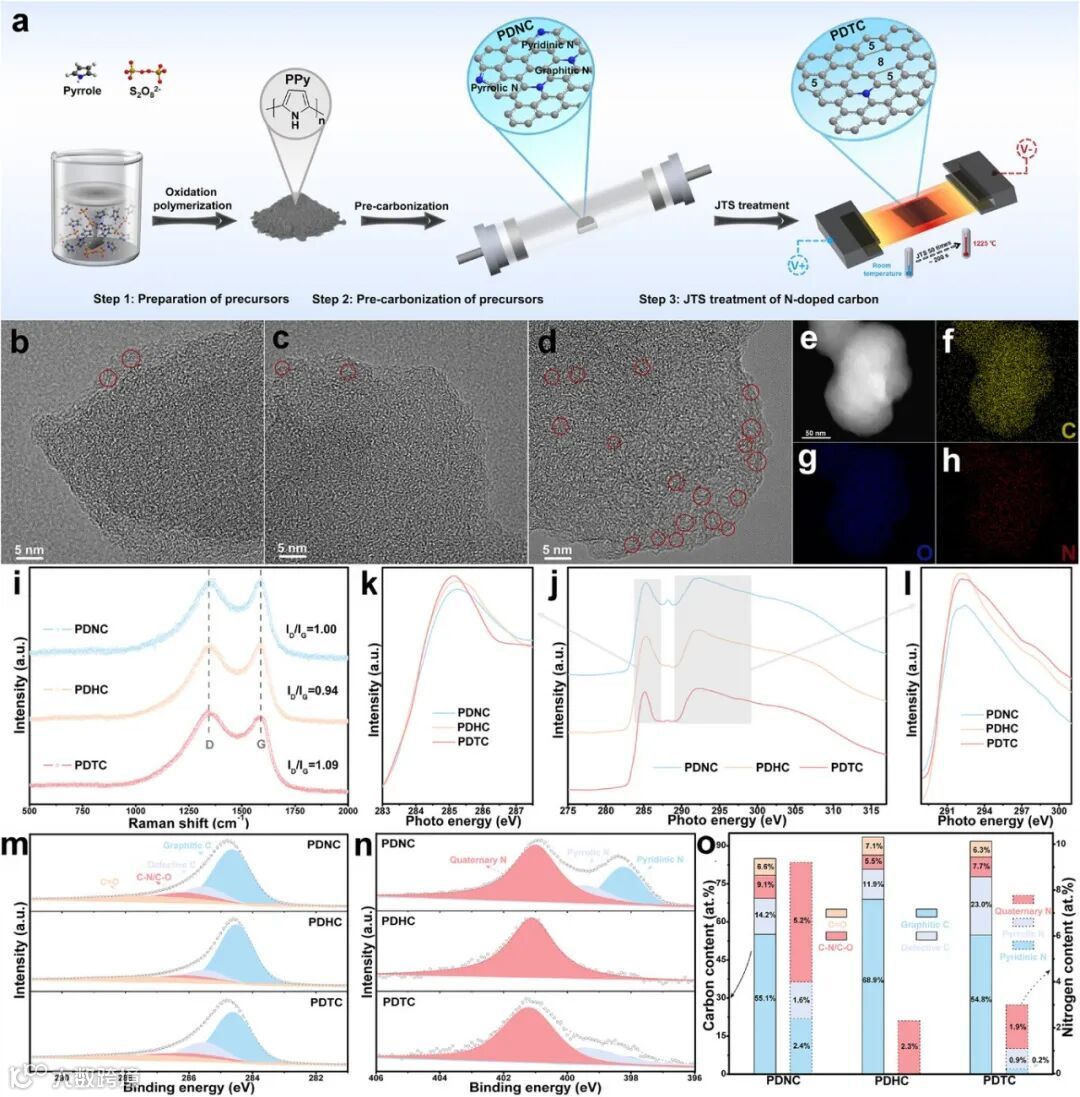

图1：焦耳热冲击法制备缺陷碳的结构与化学态验证
通过高分辨电镜、拉曼光谱、X射线吸收谱等系统表征，对比了焦耳热冲击法（PDTC）与传统方法所得材料的结构差异。结果表明，PDTC材料具有最高的缺陷密度（拉曼ID/IG比最高），石墨微晶最少，且残留氮以高稳定性的季氮为主。这共同证实了焦耳热冲击在实现高效脱氮的同时，成功抑制了碳骨架的有序化重排，构筑出富含拓扑缺陷的独特结构。

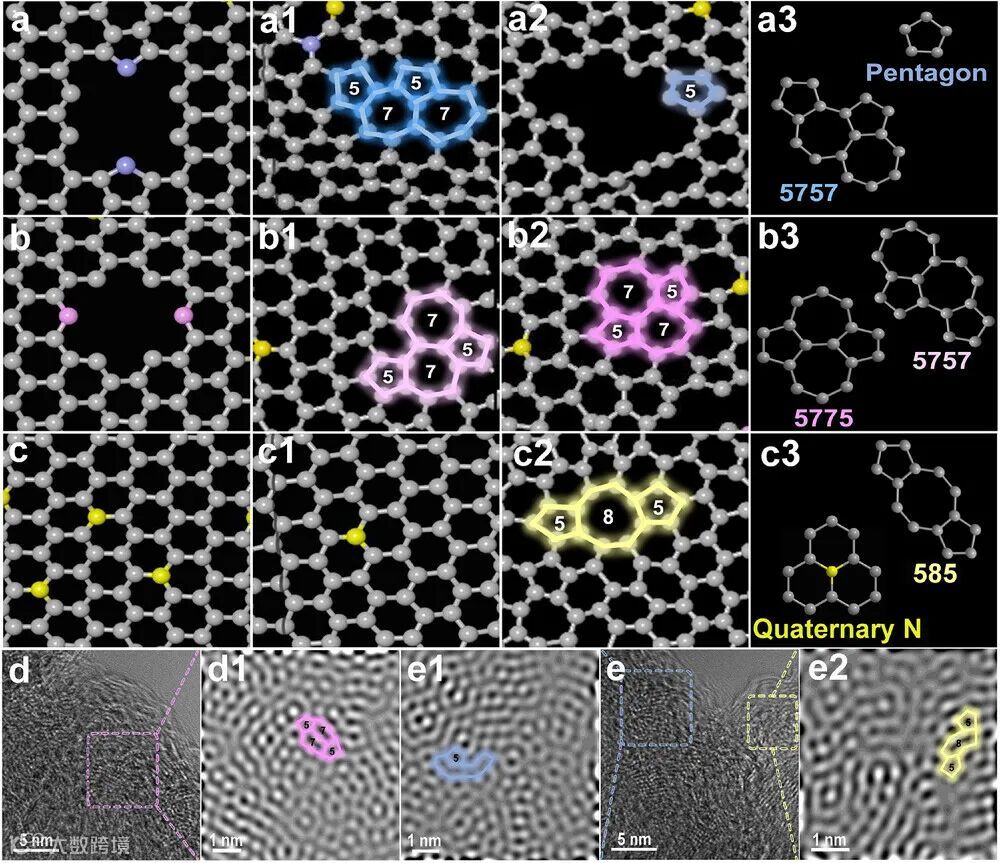

图2：拓扑缺陷类型的分子动力学模拟与原子尺度观测
利用反应力场分子动力学模拟了焦耳热冲击下氮掺杂结构的演化路径，预测会形成含五元环、七元环（如5775）及八元环（585）的多种拓扑缺陷。先进的像差校正透射电镜直接观测到了这些预测的缺陷结构，模拟与实验结果高度吻合，从原子尺度确证了焦耳热冲击构建特定拓扑缺陷的能力与可靠性。

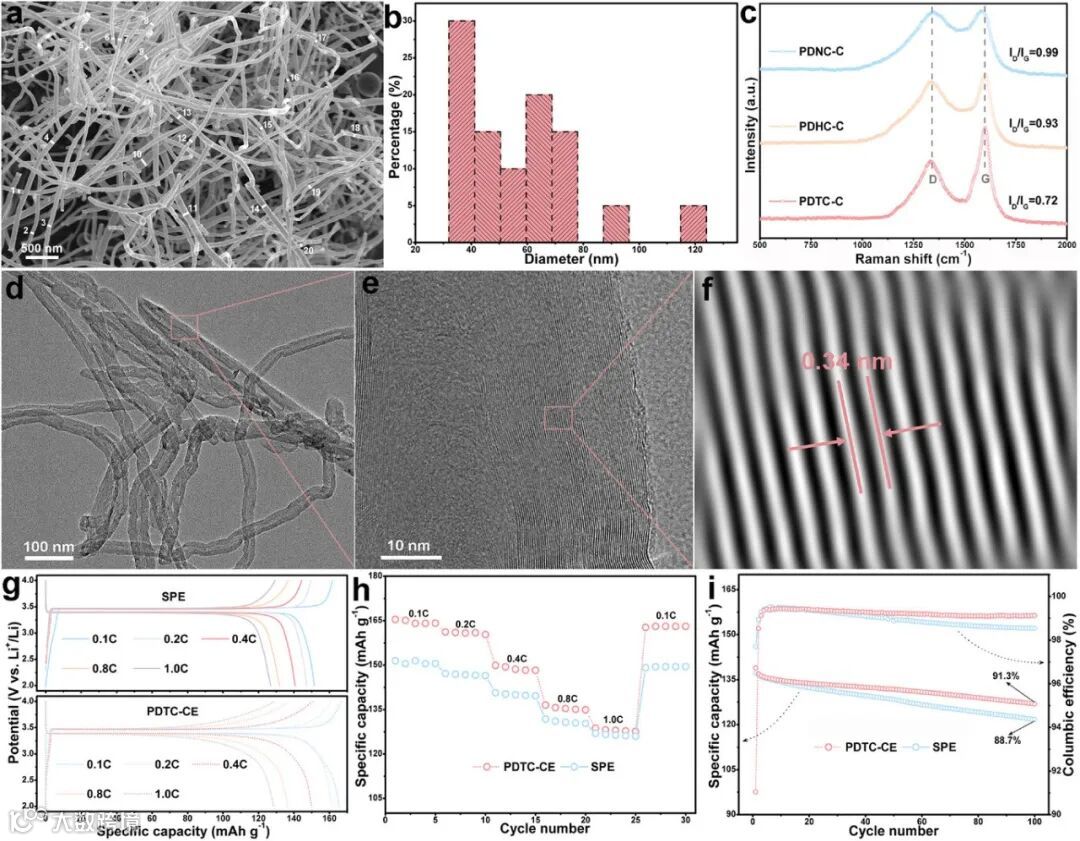

图3：缺陷碳催化生长碳纳米管及其电化学性能
实验证明，富含拓扑缺陷的PDTC材料能高效催化乙炔生长出直径30-80 nm的多壁碳纳米管，产率远超对比样品。将所得碳管作为导电剂应用于磷酸铁锂正极，其倍率性能、循环稳定性和导电性均优于商用Super-P，直接展示了其在提升锂离子电池性能方面的应用价值。

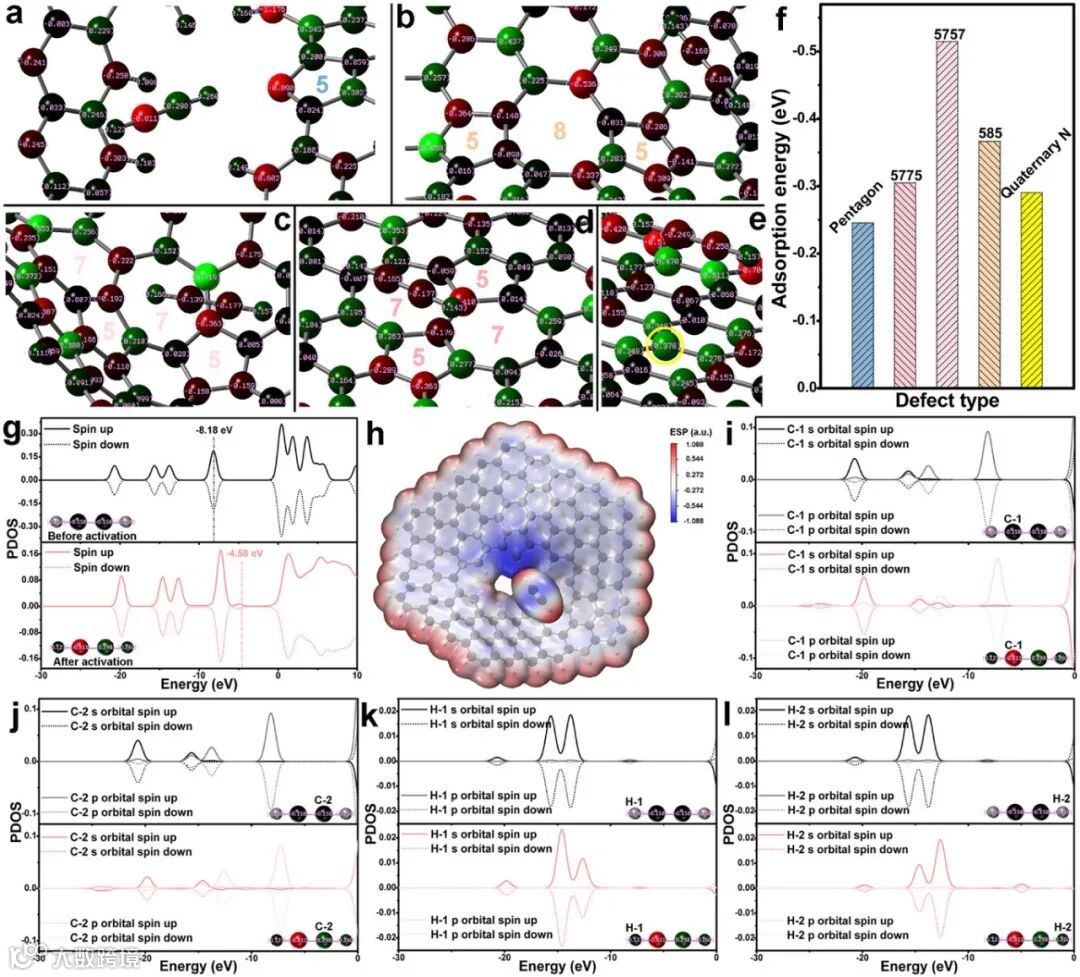

图4：五元环缺陷活化碳源分子的理论计算
密度泛函理论计算揭示了不同缺陷对乙炔分子的作用机制。关键发现是，五元环缺陷能通过显著的电子转移，打破乙炔分子的电荷平衡，使其两个碳原子分别带上正、负电，从而实现对碳源的高效化学吸附与活化。其他类型缺陷则主要起辅助作用。这明确了五元环缺陷在启动催化反应中的核心角色。

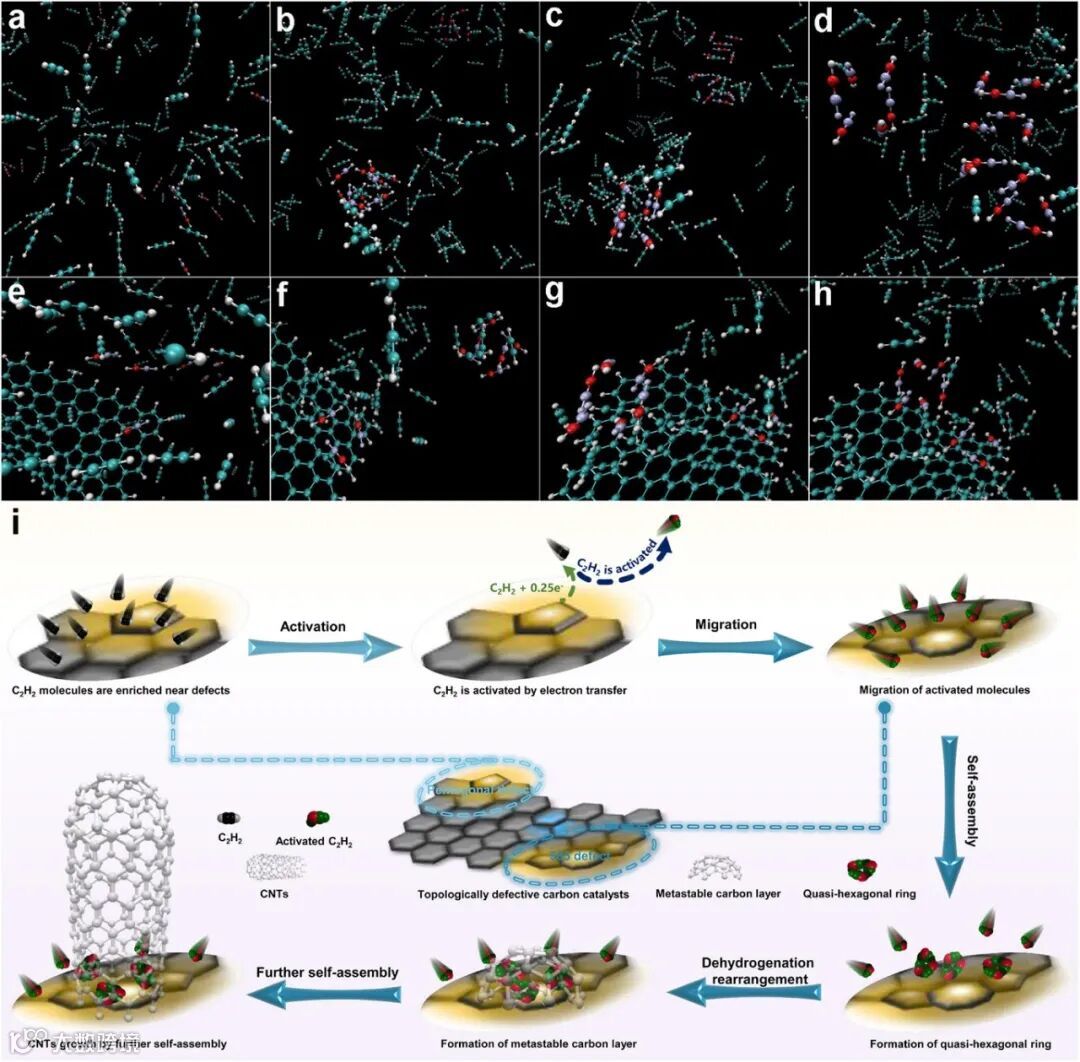

图5：碳源自组装生长过程的模拟与机制阐释
结合分子动力学模拟与实验表征，研究提出了完整的非金属催化生长机制：被五元环缺陷活化的碳源分子，在具有一定曲率的其他缺陷（如585、5775）表面发生自组装，形成准六元环网络；随后经脱氢、重排形成初始碳层；生长最终通过碳层边缘的持续自组装进行。该机制为理性设计非金属碳催化剂提供了清晰的理论框架。
总结与展望
本研究通过创新的焦耳热冲击技术，成功将拓扑缺陷从“难以避免的结构瑕疵”转化为“可精确调控的催化活性中心”。这项工作不仅提供了一种制备高性能、无金属碳纳米管的高效方法，更重要的是，它通过多尺度模拟与实验相结合，首次清晰阐明了碳材料拓扑缺陷作为非金属催化剂活化碳源、引导生长的微观机理。这突破了传统上对非金属催化过程“黑箱”式的认知，为设计面向能源存储与转换的下一代碳基催化材料奠定了坚实的科学基础。未来，通过精确调控焦耳热冲击参数来定制缺陷类型与分布，有望实现对手性、管径可控的碳纳米管的绿色制备，并拓展该策略至其他气相催化反应中。
文献信息
Bin Wang, Shizhen Dong, Guoan Xie, et al. Jianhui Qiu*. Topological Defects in Carbon Matrix Are Efficiently Constructed by Joule Thermal Shock for Catalyzing the Growth of Carbon Nanotubes. Adv. Sci. 2026.
https://doi.org/10.1002/advs.202520422
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
