Hume-Rothery规则，材料人入门必学——它说，两种原子要能稳定地混在一起，半径差不能太大，一般以δ>15%为界。超过这条线，晶格畸变太严重，体系会想方设法分家、析出、非晶化。
这个规则，卡了合金设计一百年。
现在器件越做越小，对亚5纳米高熵合金（HEA）的需求越来越迫切——越小，表面效应越强，想把大尺寸差异的元素（比如镧系和过渡金属）塞进同一个纳米颗粒里，难上加难。
复旦大学车仁超、吕华良团队最近在《Nature Communications》上发了一篇，用一套等离子体辅助碳热闪烧（PCFS）策略，把这个百年极限给破了。他们把Fe、Co、Ni、Al、Pr五种元素——其中Pr是大半径镧系，Al是小半径金属，δ因子高达18.14%——做成了~4.8 nm的高熵合金纳米颗粒，均匀分散、单相固溶。
更神的是，他们发现这些颗粒内部出现了一种“准周期性晶格畸变”（QPLD）——晶格不是随机乱扭，而是有序地周期性膨胀压缩，像波纹一样把应力释放掉，同时避免了空位、位错这些传统缺陷。
结果：电导率7000 S/cm，和块体银、金一个级别；热导率38 W/m·K，是同尺寸常规HEA的4倍。最后把这材料做成1.8微米的涂层，贴在GPU芯片上，满载跑20分钟，温升只有16.9 K，对比没贴的53.3 K，散热效果肉眼可见。
01 为什么难：尺寸差太大，电子也不愿意成键

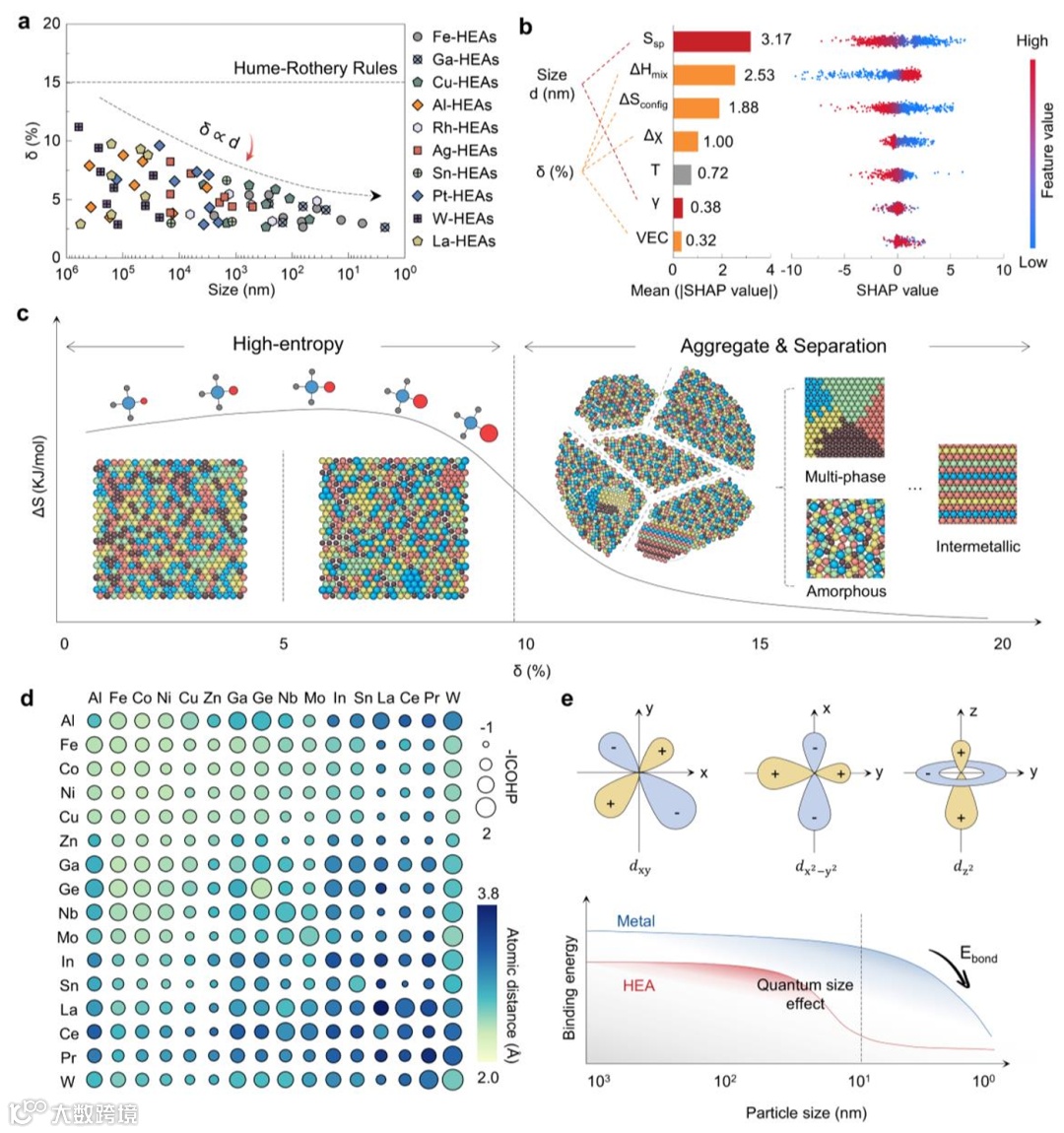

先看图1。图1a统计了文献里的纳米HEA，δ因子基本都在15%以下，而且颗粒越小，δ越低——尺寸效应把高δ合金的路堵死了。
图1b的机器学习SHAP分析更直白：比表面积（Ssp）和表面能（γ）是影响稳定性的最重要因素。纳米颗粒表面原子比例高，表面效应压倒一切。
图1c从热力学解释：δ太大，原子尺寸差异引起的过剩熵（ΔSex）会降低，体系总熵下降，结果就是偏析或非晶化，混不到一起去。
图1d的COHP成键分析，大尺寸差异的元素（比如Pr-Fe）之间的成键强度，远低于尺寸相近的元素（Fe-Co）——电子层面就不想在一起。
图1e是量子尺寸效应：颗粒小了，电子轨道畸变，金属结合能下降，稳定超小高δ合金，难上加难。
02 PCFS怎么破：电子熵补偿+超快“冻”住畸变

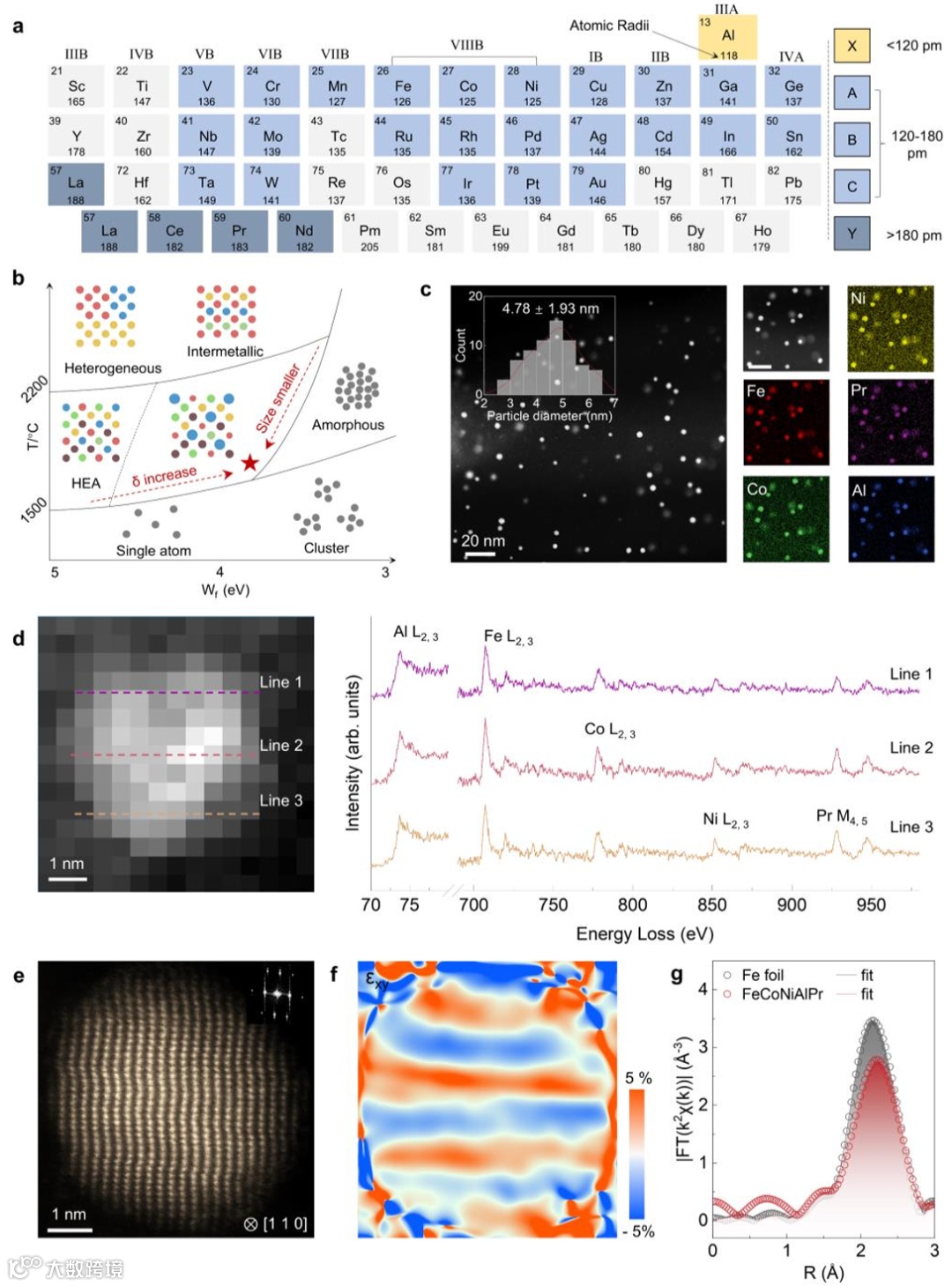

图2是解法。
图2a的元素周期图，PCFS能把大半径镧系（Pr）和小半径过渡金属（Al、Fe、Co、Ni）都收进来——成分限制，破了。
以FeCoNiAlPr为例（图2c），HAADF-STEM显示~4.8 nm的颗粒均匀分散在碳基底上，EDS面扫显示五种元素分布高度一致——单相固溶，没偏析。
图2e的原子级HAADF-STEM，第一次揭示了“准周期性晶格畸变”（QPLD）——晶格不是随机乱扭，而是有序地周期性膨胀和压缩，像波纹一样。图2f的GPA应变分析证实，这种QPLD把巨大尺寸差异（δ=18.14%）带来的应力给均匀释放了，没产生空位、位错这些传统缺陷。
图2g的EXAFS，FeCoNiAlPr的R空间谱线和标准Fe箔高度吻合——完整、高配位数的晶体结构，比对比样FeCoNiCuZn强多了。
这套工艺是三步走：第一次焦耳热（2000 K，0.2秒）成核 → 真空等离子体处理（300 W，20秒）给电子 → 第二次低温烧结（1500 K，0.5秒）重排原子。等离子体这一步，通过降低基底功函数、给颗粒注入电子，用电子熵补偿了尺寸差异带来的熵减，把体系稳住了。
03 性能炸裂：电导率7000 S/cm，和银一个级别

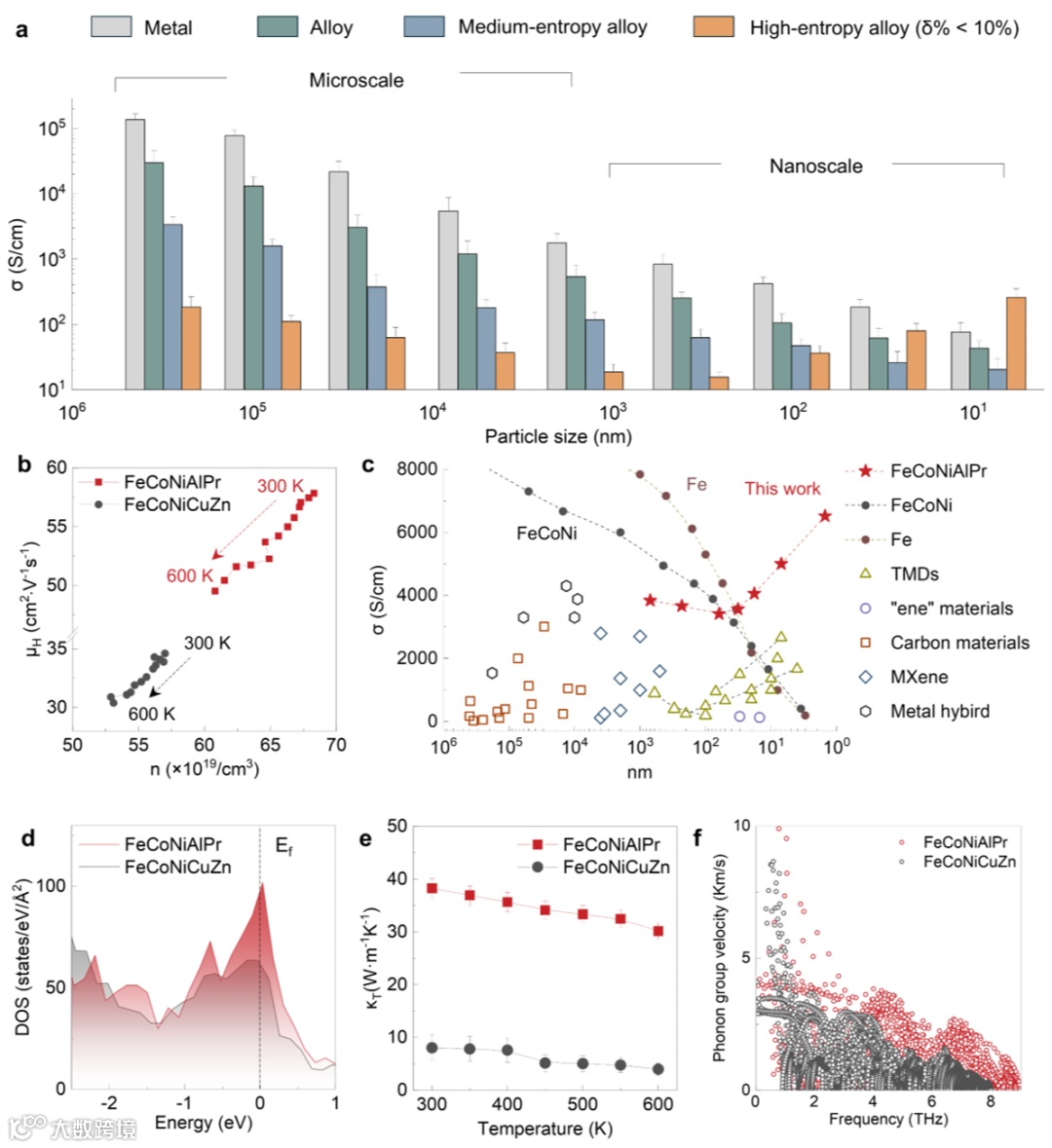

图3是电热输运。
图3b的霍尔效应，FeCoNiAlPr薄膜在300-600 K范围内，载流子浓度6.08-6.83×10²⁰ cm⁻³，迁移率49.5-57.8 cm²/V·s，比对比样高11%-920%。结果就是电导率6000-7000 S/cm。
图3c和文献值对比，纳米尺度下，FeCoNiAlPr的电导率已经和块体贵金属（Ag、Au）相当——纳米材料追平块体贵金属，这事不常见。
图3d的DFT计算解释了原因：巨大尺寸差异和QPLD导致能带在费米能级附近显著“平坦化”并形成简并态，电子态密度大幅增加，给多通道协同输运创造了条件。
热导率（图3e）38.2-30.1 W/m·K，是同尺寸对比样的4倍。图3f的DFT声子计算归因于低频区声子群速度提高，声子散射被抑制。
04 应用落地：1.8微米涂层，屏蔽99.9%，GPU降温36.4度

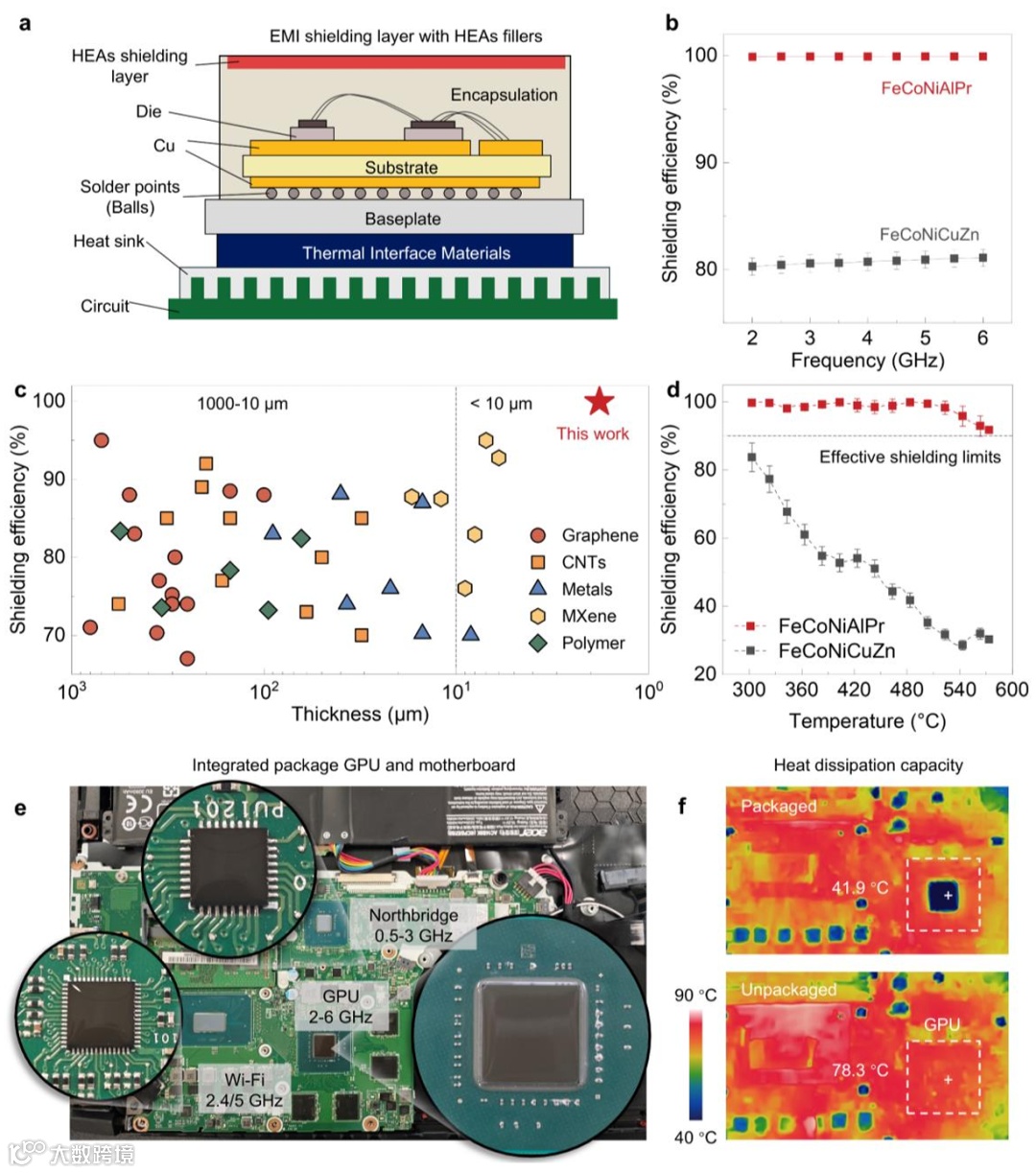

图4是应用验证。
把这FeCoNiAlPr纳米颗粒加10 wt%到硅胶里，涂成~1.8微米的超薄层，在5G频段（2-6 GHz）实现~99.9%的电磁屏蔽效能（图4b）。
图4c和现有材料比：传统导电聚合物、MXene、石墨烯要达到同样屏蔽效果，厚度通常要高出1-3个数量级——1.8微米这个数据，能打。
图4d显示，300-600 K温度范围内屏蔽性能稳定，变温环境靠得住。
图4e-f是实际演示：把这涂层贴在GPU芯片上，满载跑20分钟，温升只有16.9 K；没涂的芯片温升53.3 K，差了36.4度。导热+电磁屏蔽协同，高功率微型器件的散热方案，这条路通了。
05 这事的看点：不是“乱扭”，是“有序畸变”
把这篇的逻辑抽出来，其实是三层设计叠在一起：
工艺层：PCFS三步走，第一次焦耳热成核，等离子体给电子熵补偿，第二次焦耳热重排并“冻”住结构。超快非平衡动力学+电子注入，把热力学上不稳定的体系给稳住了。
结构层：QPLD，准周期性晶格畸变，不是随机缺陷，是有序应力释放。没有空位、没有位错，晶格完整但带波纹，把电子能带“压”平了。
性能层：电导率追平块体贵金属，热导率4倍于常规纳米HEA。纳米材料在电热输运上，第一次能和块体贵金属掰手腕。
最后落在应用上：1.8微米涂层，屏蔽99.9%，GPU降温36.4度——这不仅是材料创新，是给后摩尔时代的先进电子学开了条新路。

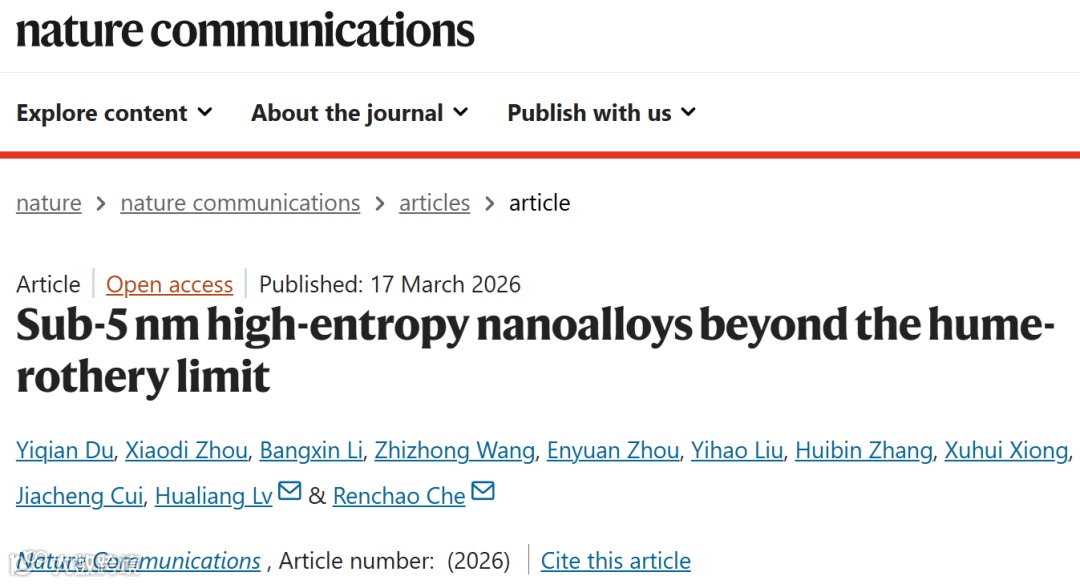

文献信息
Sub-5 nm high-entropy nanoalloys beyond the Hume-Rothery limit
Nature Communications, 2026
DOI: 10.1038/s41467-026-72456-0
