导语
在可再生能源快速发展的当下，电催化转化技术因高效能量转换与存储潜力备受瞩目，但催化剂活性不足问题亟待解决。高熵合金（HEA）凭借独特 “鸡尾酒效应” 为高性能催化剂设计开辟新路径，其纳米尺寸控制却长期受限。深圳大学何传新团队成功攻克难题，实现超小尺寸可调 HEA 催化剂精准构筑，为电催化领域带来重大变革。
研究亮点
深圳大学何传新团队融合理论模拟与实验合成，实现 1.7 - 3.9 nm 超小尺寸 HEA 催化剂精准调控。
发现尺寸减小显著优化关键中间体吸附能垒，1.7 nm 颗粒在酸性 HER 中性能卓越，仅需 16 mV 过电位达 10 mA cm⁻²，质量活性超商用 Pt/C 53 倍，ORR 半波电位提升至 0.89 V。
揭示尺寸效应与电子结构协同机制，搭建多反应适配超小 HEA 催化剂普适设计平台。
图文解析
电子结构与尺寸效应的理论机制

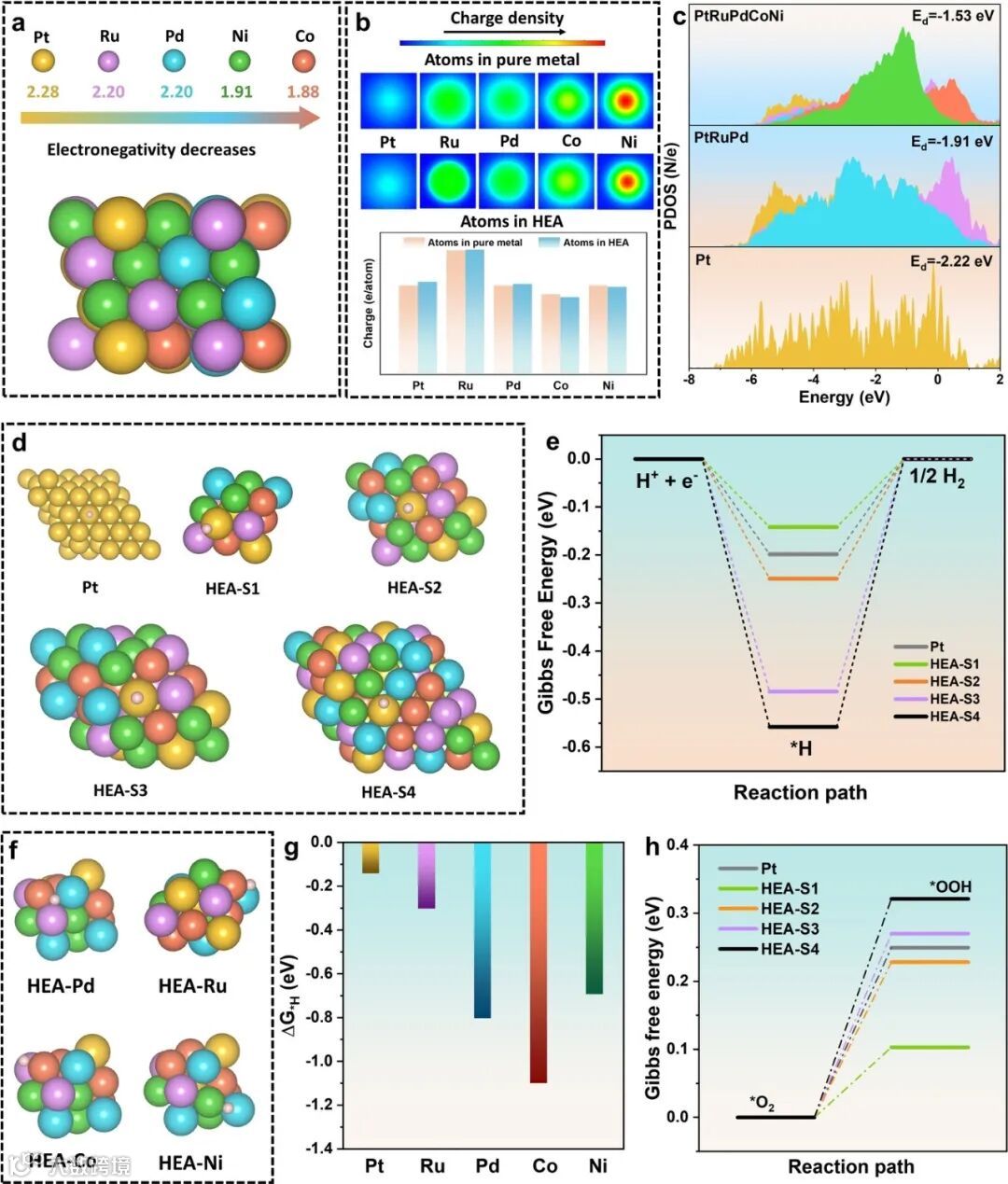

利用电负性分析和 Bader 电荷计算，发现 Co/Ni 向贵金属电子转移使 Pt 的 d 带中心降低，削弱反应中间体过强吸附。理论计算进一步揭示尺寸效应，1.7 nm HEA 的 H 吸附能接近理论最优值，O₂→*OOH 能垒降低，表明小尺寸通过改变几何构型与电子态协同降低反应能垒。
空间限域合成与结构表征

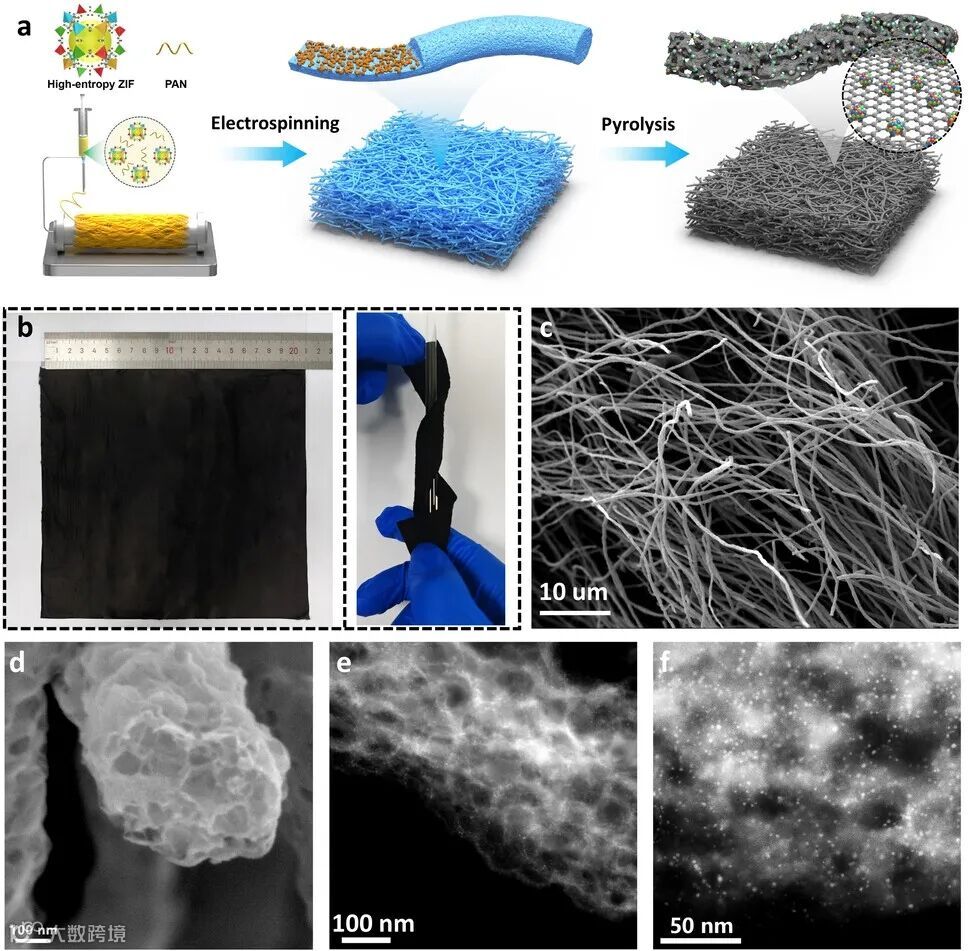

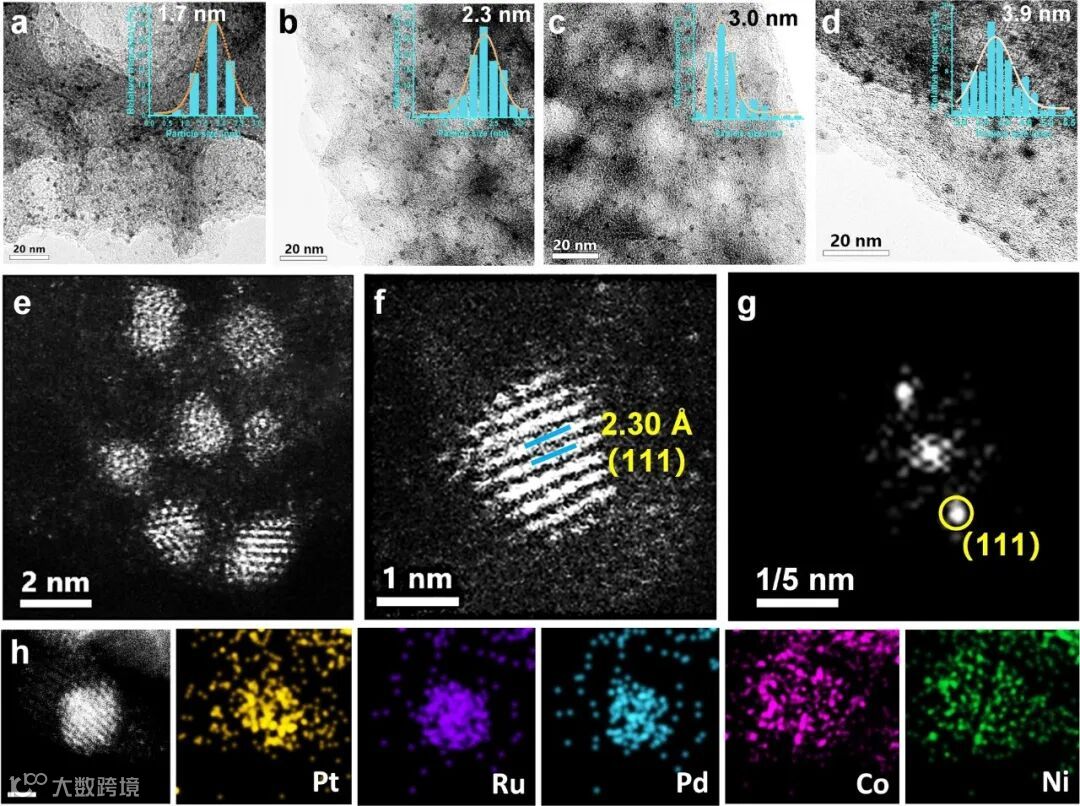

创新性地将金属离子限域于 ZIF - 8 框架，电纺 PAN 纤维后碳化，借助 MOF 孔道和碳基质抑制高温原子扩散，制备出自支撑多孔碳膜负载 HEA。球差电镜表征确认获得均匀分散的 1.7/2.3/3.0/3.9 nm 纳米颗粒，突破尺寸瓶颈。AC-HAADF-STEM 与 EDX 证实 1.7 nm 颗粒呈 fcc 结构，元素均匀分布，形成固溶体相。
表面化学态与配位结构解析

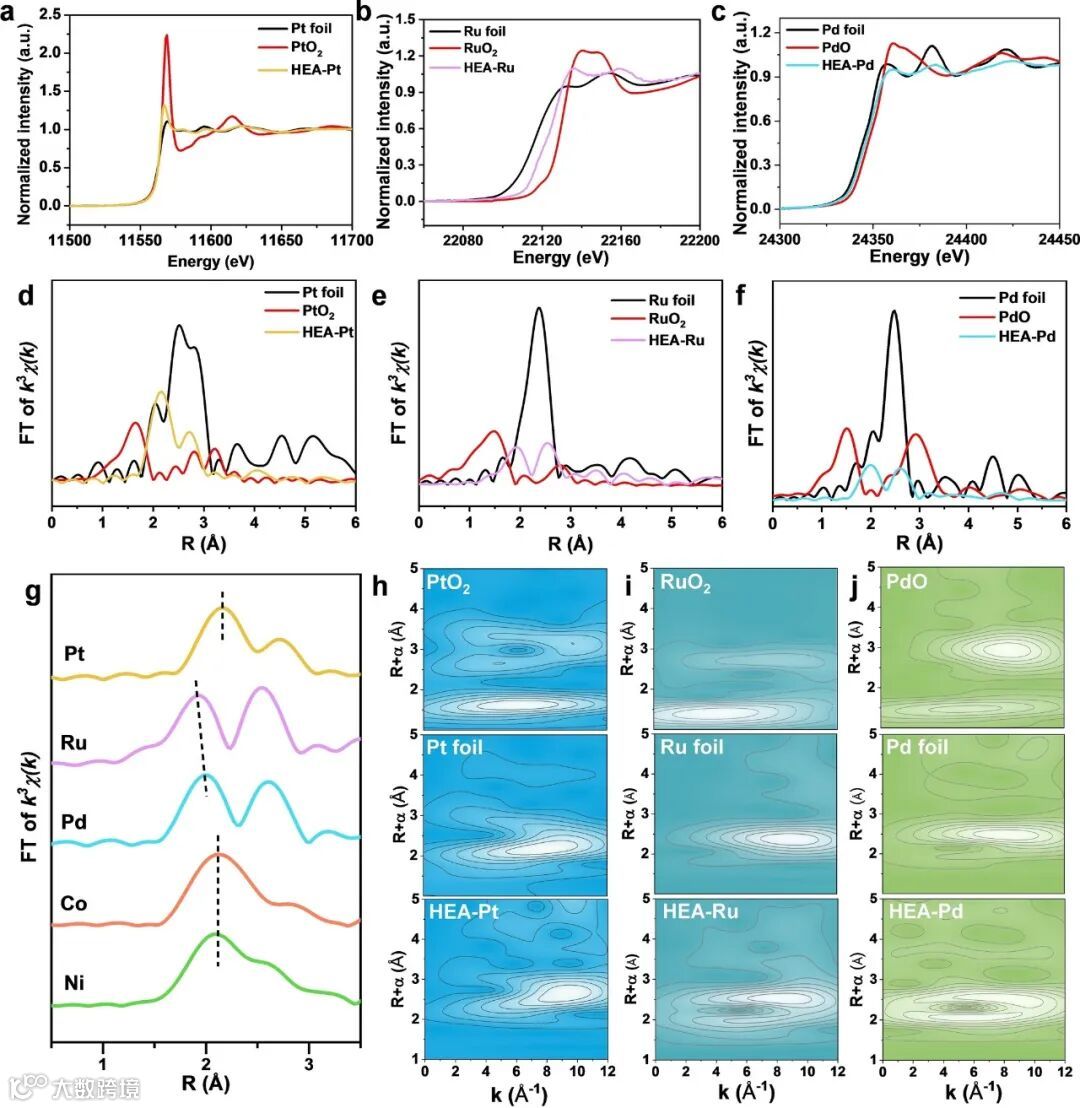

XPS 显示 Co/Ni 主要呈 +2 价，Pt/Ru/Pd 以金属态为主，印证电子转移机制。XAS/EXAFS 分析揭示关键配位环境，证实原子级均匀混合，为催化剂高性能提供结构支撑。
电催化性能与尺寸关联性

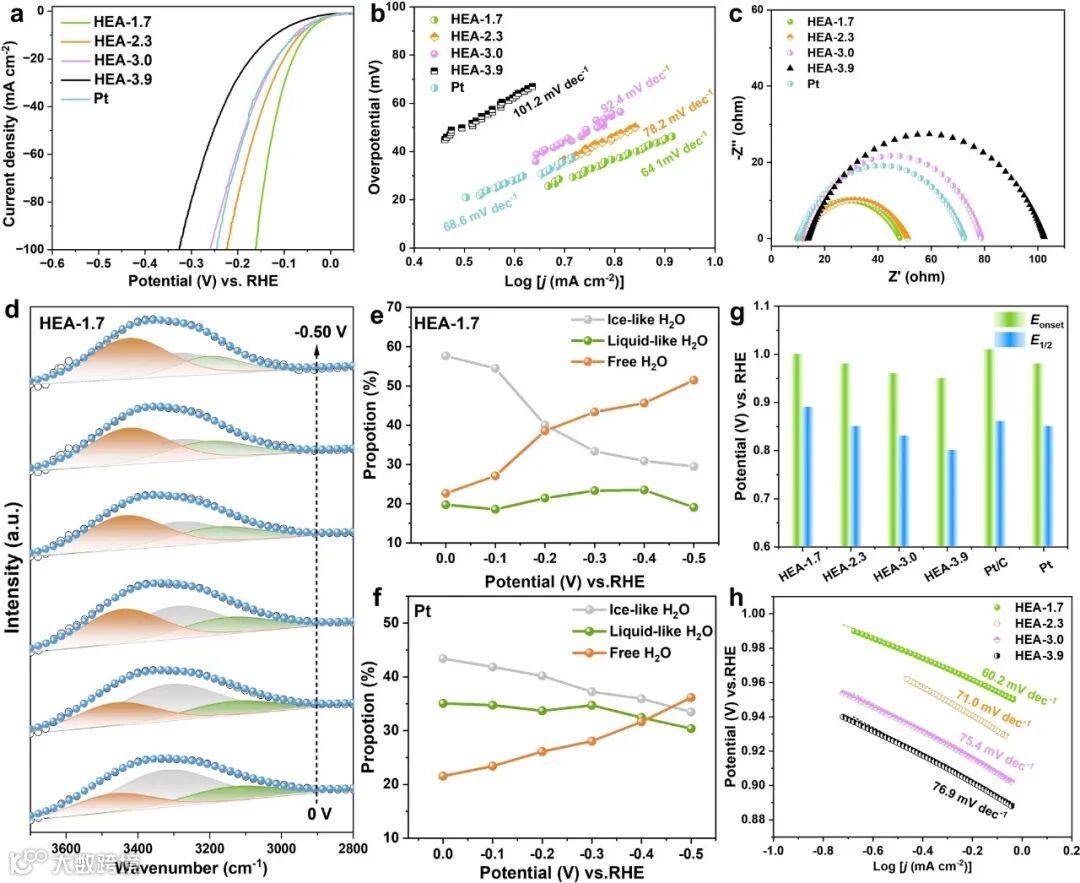

1.7 nm HEA 在酸性 HER 中展现超低过电位和超高质量活性，碱性 HER 和 ORR 性能测试也充分证明小尺寸 HEA 颗粒优势，凸显尺寸效应关键作用。
总结与展望
本研究不仅阐释高熵合金电催化尺寸效应机制，还通过空间限域合成碳纤维负载尺寸可调 HEA，建立 “组分 - 尺寸” 双调控 HEA 催化剂设计新范式。未来将聚焦开发更宽尺寸范围合成方法，解析超小颗粒表面原子排布动态演变，构建高通量筛选平台，推动催化剂精准设计，加速其在能源领域商业化应用。
深圳中科精研焦耳加热设备：电催化研究的强劲引擎
深圳中科精研聚焦于焦耳加热设备的研发与生产，为电催化材料研究提供关键实验支撑。在高熵合金纳米颗粒的探索中，焦耳加热设备凭借其精准控温与高效热处理性能，成为实现材料性能优化的必备工具。
在高熵合金催化剂的制备环节，深圳中科精研的焦耳加热设备能够提供稳定且均匀的热场，确保金属离子在碳载体上的均匀分散与限域生长。通过精确控制加热速率与温度，可实现不同尺寸高熵合金纳米颗粒的精准合成，助力科研人员突破传统尺寸限制，成功制备出 1.7 - 3.9 nm 的超小尺寸高熵合金催化剂。
在研究高熵合金的电子结构与尺寸效应时，焦耳加热设备用于模拟实际反应条件下的热环境。通过对材料进行针对性热处理，研究团队可以深入探究不同尺寸颗粒在特定温度下的电子转移行为与几何构型变化，从而揭示尺寸效应与电子结构的协同机制。
深圳中科精研的焦耳加热设备以其卓越的性能和广泛的应用适配性，成为电催化研究领域的得力助手。无论是高熵合金纳米颗粒的制备，还是其性能测试与机制研究，焦耳加热设备都发挥着不可或缺的作用。未来，深圳中科精研将继续优化产品性能，为电催化技术的发展与创新提供更加强有力的支持，助力科研人员在能源转化与存储领域取得更多突破性成果。
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
