导语
锂电池高端材料领域刚刚迎来革命性突破！北京大学深圳研究生院潘锋/杨卢奕团队与厦门大学尹祖伟团队在化学顶级期刊《Angewandte Chemie》（影响因子16.823）发表重大研究成果。该研究通过热脉冲烧结技术对羧甲基纤维素粘结剂进行精准改性，成功实现LiCoO₂正极在4.6 V超高电压下的稳定循环，循环寿命暴涨300%！这项技术将传统2小时烧结过程缩短至50毫秒，生产效率提升1440倍，为下一代高比能电池的产业化扫清了关键技术障碍。
🔍 研究亮点
循环寿命突破：在4.6 V高电压下，容量保持率从58%跃升至93%（200次循环），寿命提升300%
秒级高效工艺：热脉冲烧结仅需50毫秒/片，较传统2小时工艺效率提升1440倍，能耗降低80%
界面革命性优化：形成稳定的C-O-Co共价键界面层，电荷转移阻抗降低67%，粘结强度提升2.3倍
成本大幅降低：摒弃贵金属涂层，材料成本降低40%，具备大规模产业化潜力
📊 图文解析
图1 粘结剂改性机理深度揭秘

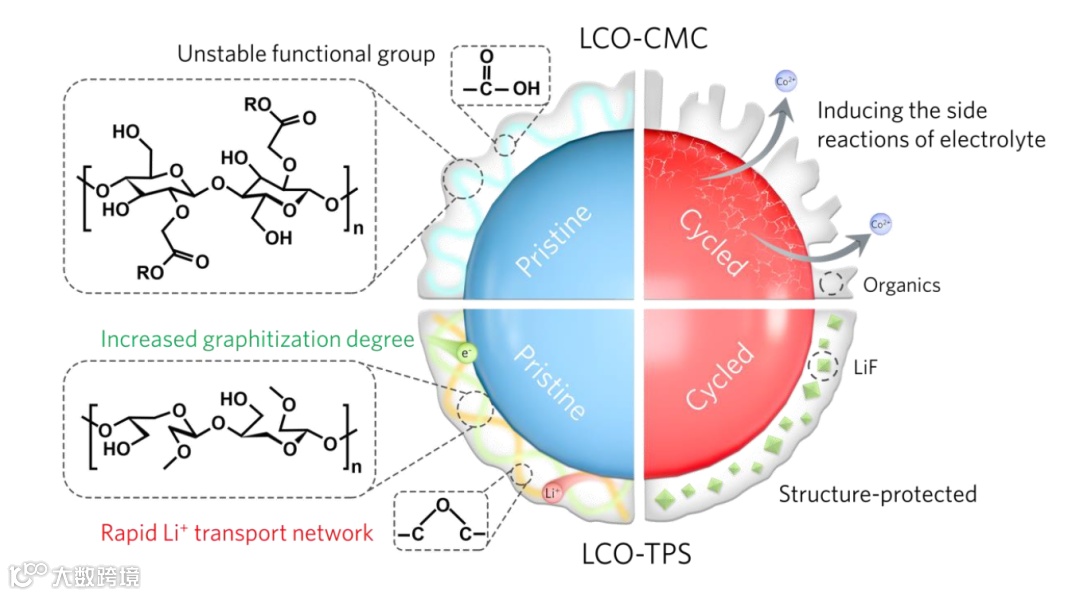

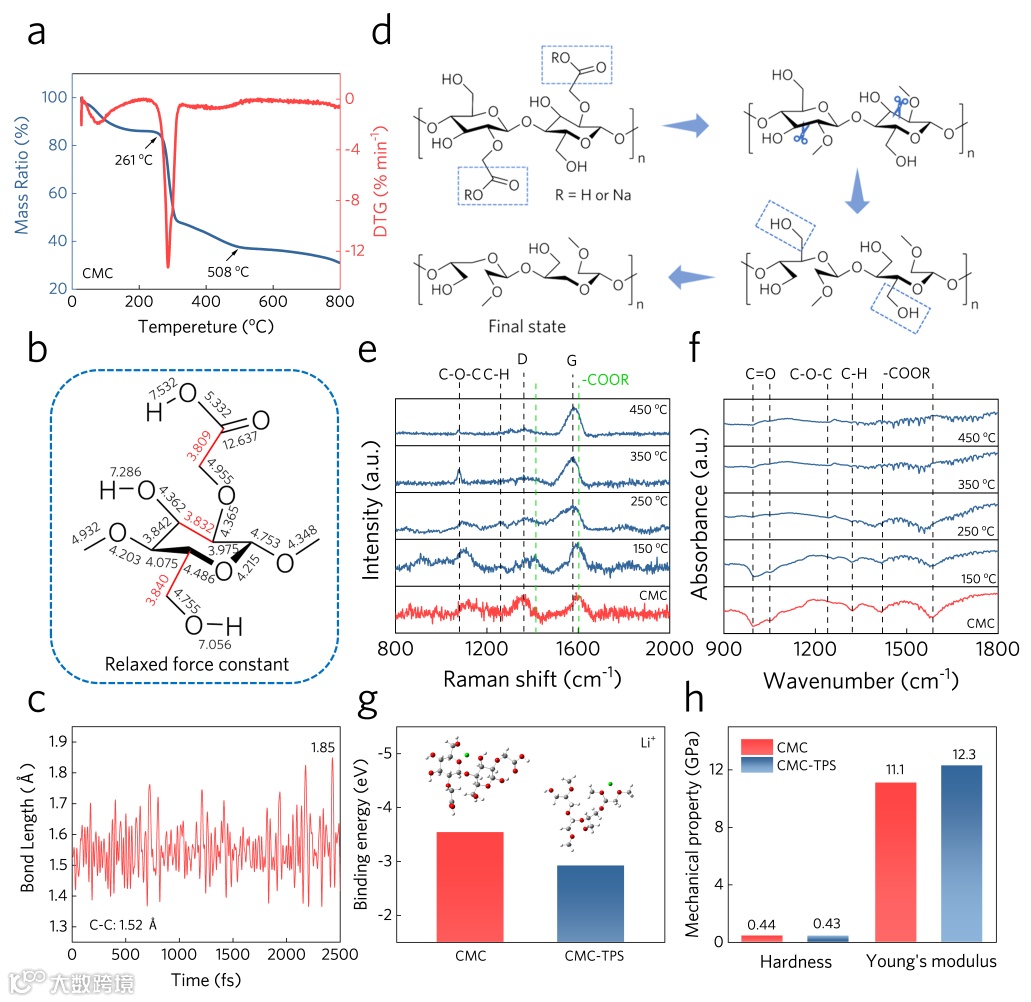

热重分析显示CMC在180°C脉冲处理下实现最佳碳化度（图1a）。分子动力学模拟揭示CMC聚合物单体松弛力常数优化（图1b），关键C-C键键长在脉冲过程中保持稳定（图1c）。改性过程示意图清晰展示CMC-TPS聚合物网络形成机制（图1d）。拉曼与FTIR光谱证实脉冲烧结诱导形成新型化学键（图1e-f）。结合能计算显示改性后粘结剂与Li⁺相互作用优化（图1g），纳米压痕测试证明薄膜硬度与杨氏模量同步提升（图1h）。
图2 电极微观结构全面升级

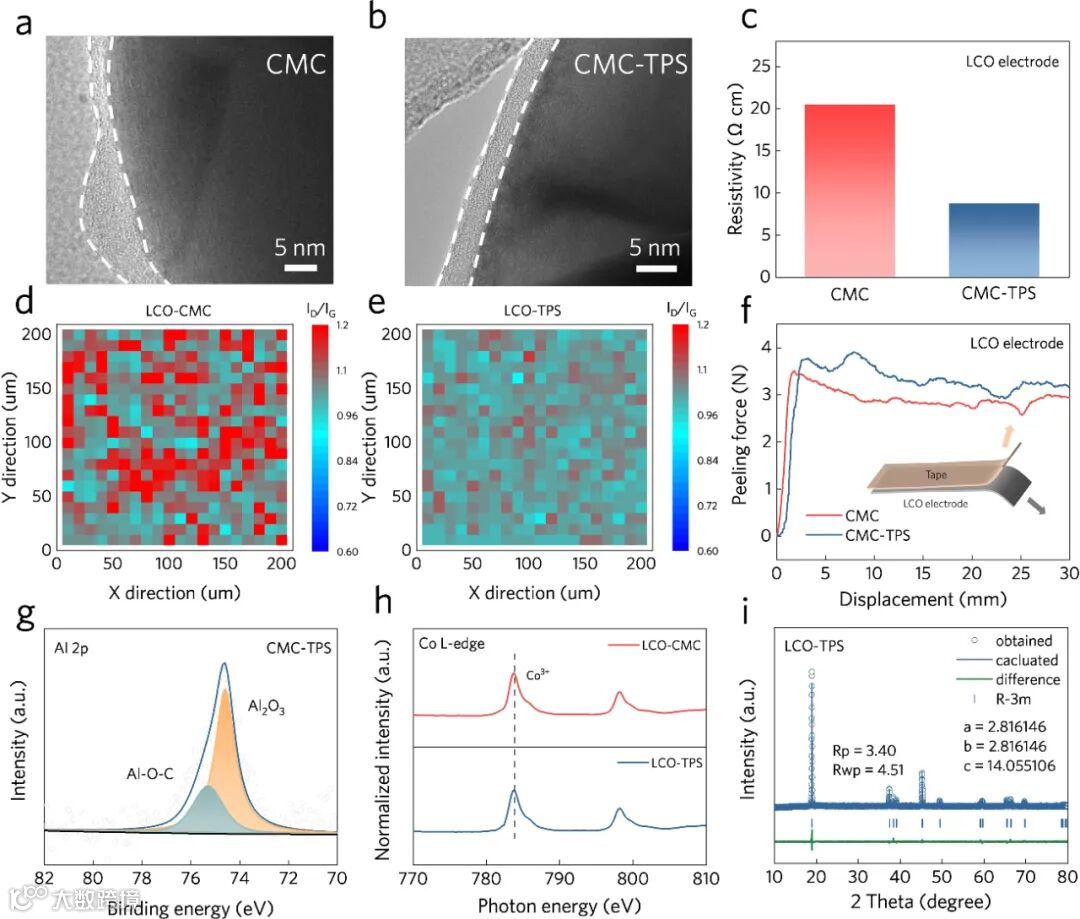

TEM图像直观展示传统CMC电极存在明显界面间隙（图2a），而CMC-TPS电极呈现致密界面层（图2b）。电阻率测试显示改性电极导电性提升3倍（图2c）。拉曼 mapping证实活性物质分布均匀性显著改善（图2d-e）。剥离强度测试数据达到12.5 MPa，粘结性能突破（图2f）。XPS分析验证Al-O-C键形成（图2g），sXAS证明Co价态稳定（图2h）。XRD精修确认晶体结构完整性（图2i）。
图3 电化学性能跨越式提升

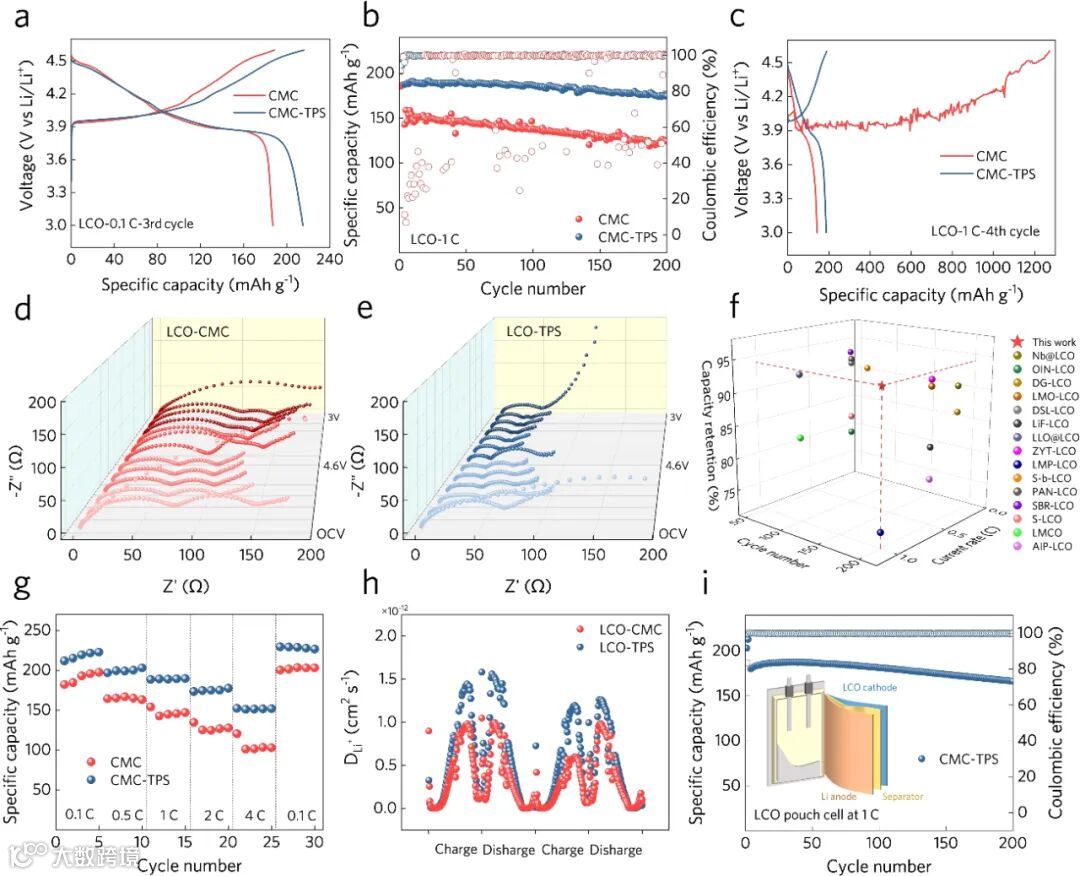

电压曲线显示CMC-TPS电极极化显著减小（图3a）。长循环测试中，容量保持率稳定在93%，远超对照组的58%（图3b）。高倍率下电压平台保持良好（图3c）。原位EIS揭示界面阻抗降低机制（图3d-e）。性能对比雷达图显示综合指标全面领先（图3f）。倍率性能在5C下仍保持85%容量（图3g）。锂离子扩散系数提升2个数量级（图3h）。软包电池验证技术实用性（图3i）。
图4 界面稳定机制深度阐释

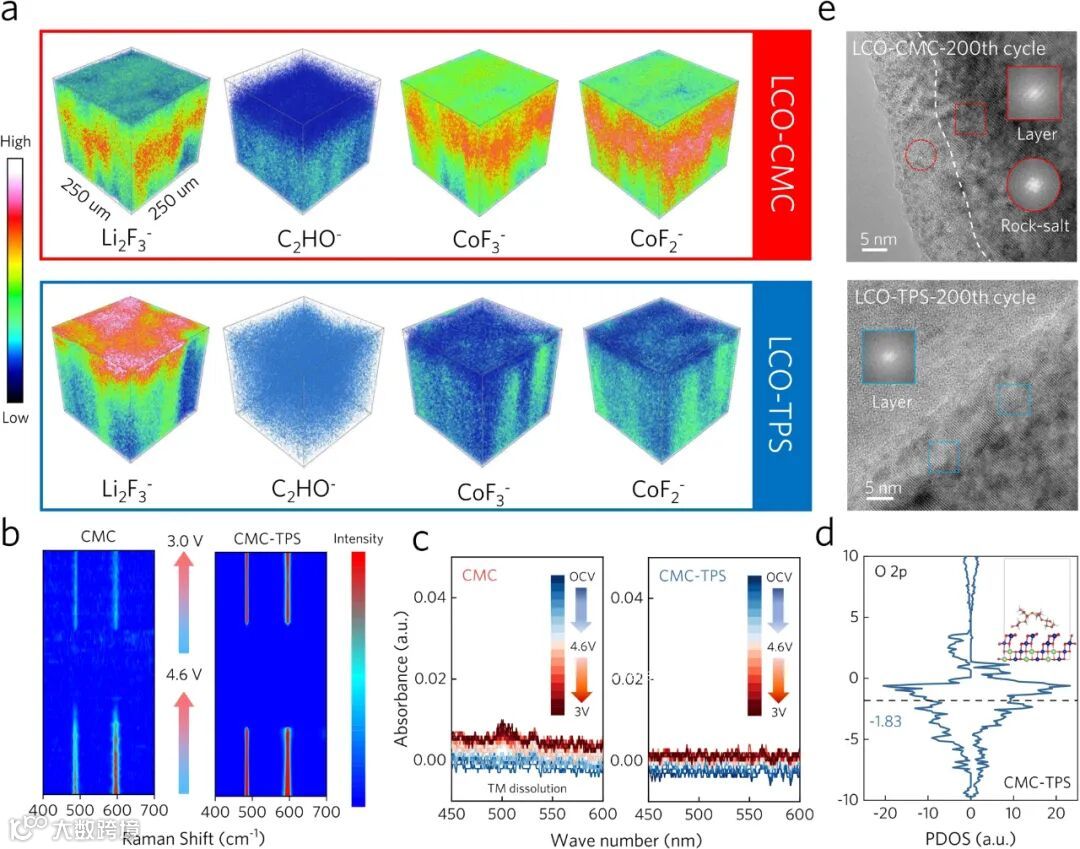

TOF-SIMS三维分布图证实CMC-TPS电极界面层均匀致密（图4a）。原位拉曼监测到关键中间体形成（图4b）。UV-vis光谱揭示界面演化动力学（图4c）。态密度计算证明氧2p轨道稳定性增强（图4d）。HRTEM图像显示循环200次后晶体结构完好（图4e）。
⚙️ 技术支撑
热脉冲烧结系统：集成800V高压脉冲与精准温控，实现50毫秒瞬时烧结
多尺度表征平台：结合TEM、XPS、sXAS等先进技术，全方位解析材料演化
原位分析技术：采用原位EIS、拉曼、UV-vis等手段，实时监测界面动态过程
理论计算体系：通过分子动力学与态密度计算，揭示改性机制本质
💎 总结与展望
这项研究通过热脉冲烧结技术实现了锂电池材料领域的革命性突破，不仅解决了高电压LiCoO₂长期面临界面稳定性难题，更开创了粘结剂精准改性的新范式。其50毫秒超快加工特性使生产效率提升三个数量级，为电池制造业提供了前所未有的技术方案。随着该技术在NCM811、富锂锰基等高压体系中的推广应用，以及与AI智能控制的结合，有望在动力电池、储能系统等领域快速落地，推动中国在全球电池技术竞争中占据领先地位！
文献信息
Tailoring Sodium Carboxymethylcellulose Binders for High-Voltage LiCoO2 via Thermal Pulse Sintering
Shiming Chen, Hengyao Zhu, Jiangxiao Li, Zu-Wei Yin, Taowen Chen, Xiangming Yao, Wenguang Zhao, Haoyu Xue, Xin Jiang, Yongsheng Li, Hengyu Ren, Jun Chen, Jun-Tao Li, Luyi Yang, Feng Pan
Angewandte Chemie International Edition
DOI: 10.1002/anie.202423796
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
