燃料电池商业化，卡在哪？阴极氧还原反应（ORR）太慢，铂太贵。
单原子催化剂（SACs）理论上能把贵金属用量降到最低，每个原子都干活。但问题也在这儿——高表面能，原子容易跑，一跑就团聚，一团聚就失活。活性高和稳定性好，长期是二选一。
杭州电子科技大学秦海英团队最近在《Journal of Materials Research》上发了一篇，用“碳热冲击-酸浸”两步走，把ZIF-67变成原子分散的Co/N/C催化剂。核心操作：先碳热冲击烧出CoO/N/C，再用酸把CoO纳米颗粒“洗掉”，留下被氮掺杂碳牢牢锚住的原子级Co位点。
结果发现，Co的配位不是常见的Co-N₄，而是不对称的Co-N₂，还带着氧空位和少量Co-Co键。这套结构，让催化剂在碱性介质里半波电位0.82 V，Tafel斜率47.1 mV/dec——关键是在40,000圈循环后，活性不降反升。
装到直接硼氢化物燃料电池（DBFC）里，最大功率密度396 mW/cm²，50小时连续跑还剩76.3%。这不是“没衰减”，是“真能扛”。
01 碳热冲击+酸浸：把CoO“洗掉”，把Co单原子露出来

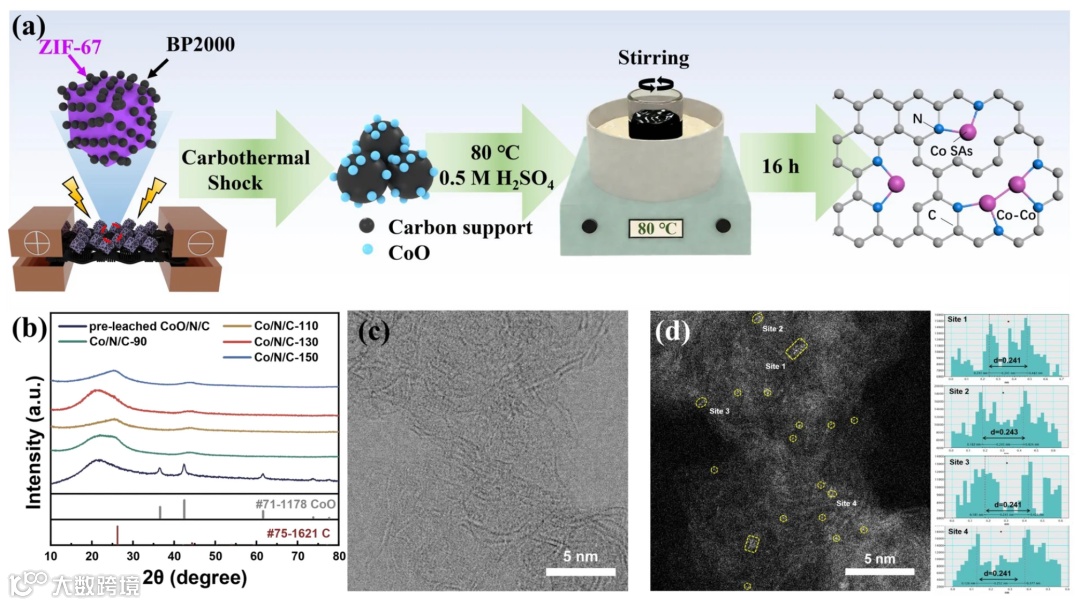

先看图1a的合成路线。第一步，ZIF-67做碳热冲击，烧成CoO/N/C；第二步，酸处理，把CoO纳米颗粒选择性溶掉。
图1b的XRD，酸处理后CoO的衍射峰全没了，只剩无定形碳的宽峰——CoO被洗干净了。
图1c的HRTEM，看不到纳米颗粒，结构均一。图1d的球差校正HAADF-STEM是关键证据：大量高度分散的亮点（红色圆圈），是单个Co原子；有些地方还出现成对的亮点（黄色椭圆），是少量双原子对。强度分布曲线（内嵌图）证实，Co以原子级分散为主。
02 不对称Co-N₂：XAS揭开配位结构的秘密

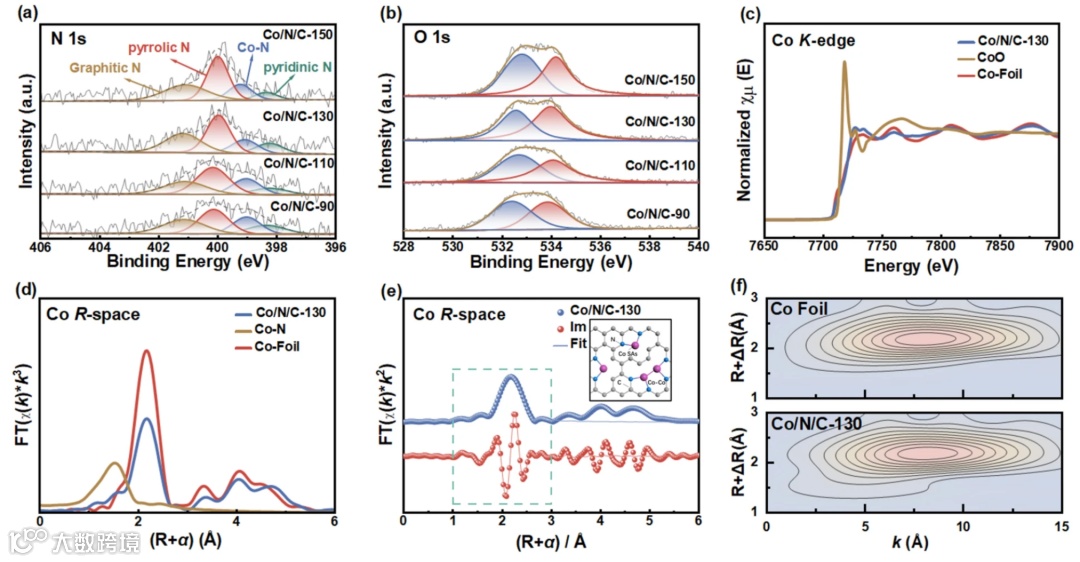

图2用XPS和XAFS把配位环境拆开。
图2a的N 1s XPS，氮以吡啶N、吡咯N、石墨N及Co-N键存在。Co/N/C-130里，吡啶N、石墨N和Co-N的总占比最高——这些都是ORR活性位点。
图2b的O 1s XPS，Co/N/C-130里氧空位占比56.9%，最高。氧空位能优化中间体吸附能，提升活性。
图2c的Co K-edge XANES，Co/N/C-130的近边吸收峰和Co箔高度重合——Co主要是零价金属态，没被氧化。
图2d的EXAFS傅里叶变换谱，出现了两个峰：~1.94 Å是Co-N配位，~2.49 Å是Co-Co键（少量双原子对）。
图2e的拟合结果揭示了真实结构：Co原子通过两个吡啶氮锚在碳基底上，形成不对称的Co-N₂配位，部分Co原子之间还有金属键。图2f的小波变换也确认了Co-N和Co-Co两种散射路径。
不对称Co-N₂，是这篇的“签名”。
03 性能硬刚：0.82 V半波电位，Tafel斜率47.1 mV/dec

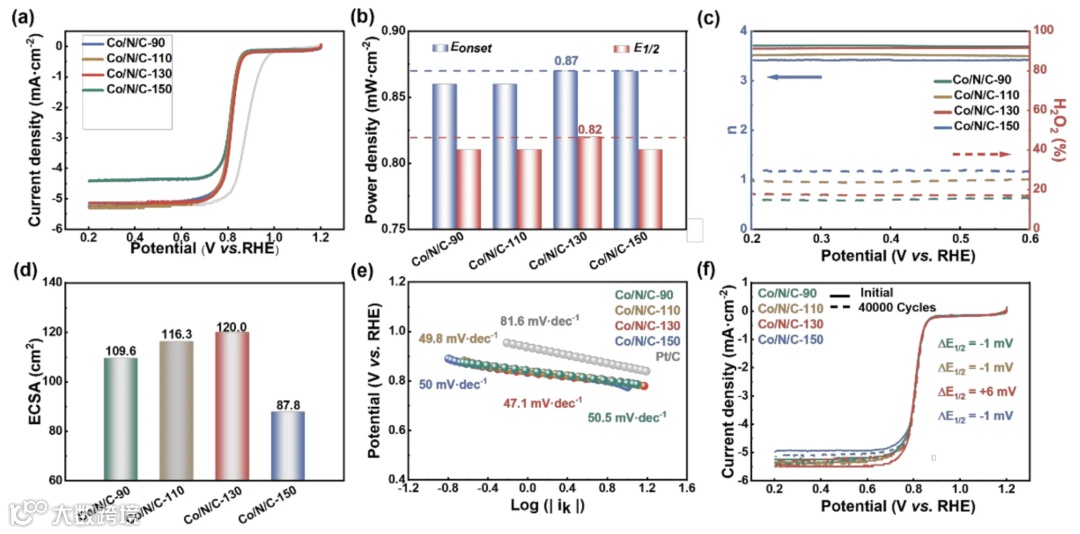

图3是电化学硬指标。
图3a-b的LSV，Co/N/C-130半波电位0.82 V，和商业Pt/C（0.85 V）就差一口气。图3c的RRDE，电子转移数接近4.0，H₂O₂产率低——四电子路径，没跑偏。
图3d的ECSA，Co/N/C-130最大，活性位点多。
图3e的Tafel斜率，Co/N/C-130低至47.1 mV/dec，Pt/C是89.7——反应动力学快了一倍。
图3f的加速耐久性测试（ADT），Pt/C跑10,000圈就衰减20 mV，Co/N/C-130跑40,000圈后，半波电位反而正向移动了6 mV——不是没衰减，是越跑越活。
04 4万圈后长啥样：形貌完好，没团聚

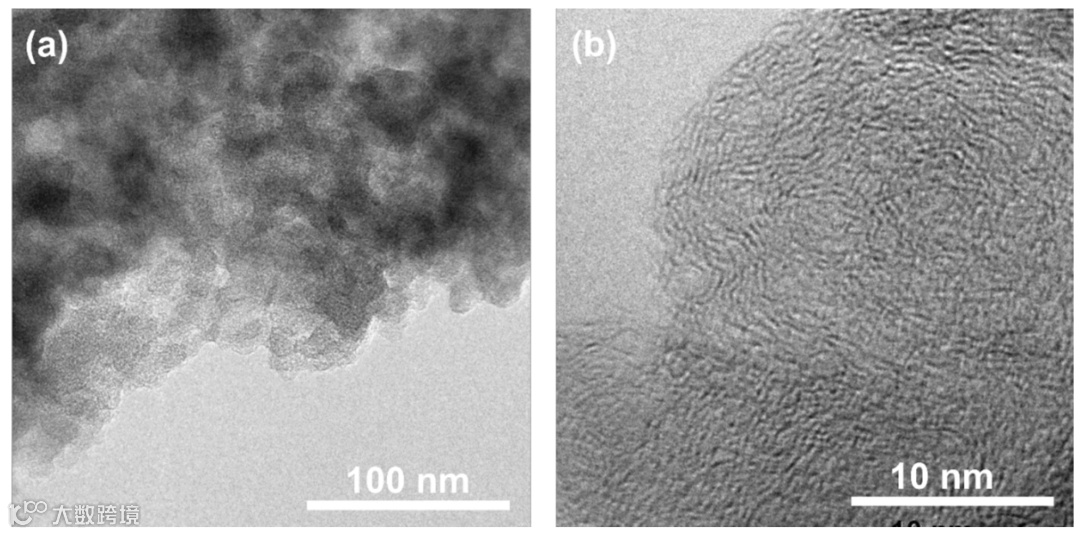

图4是40,000圈后的形貌。
图4a的TEM和图4b的HRTEM显示，催化剂原始形貌完好保留，没有金属纳米颗粒聚集，没有碳骨架坍塌。
酸处理后形成的Co-N₂活性中心，被牢牢锚在碳基体里，电化学环境再苛刻，也拔不出来。这就是为什么它跑40,000圈不降反升——微观结构稳，宏观性能才稳。
05 装成电池：396 mW/cm²，50小时剩76.3%

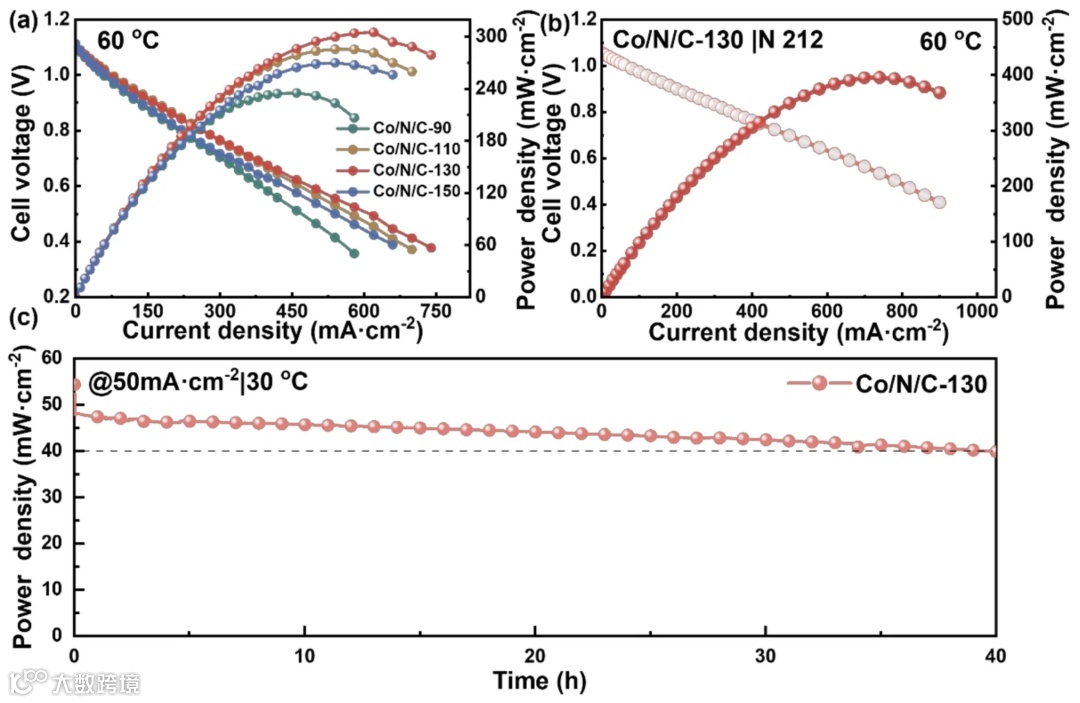

图5是DBFC器件验证。
图5a，60°C下，Co/N/C-130作阴极，开路电压>1.1 V，最大功率密度305 mW/cm²（N117膜）。
图5b，换成电阻更低的N212膜，功率密度冲到395 mW/cm²，接近400。
图5c，50 mA/cm²恒电流放电，50小时后还剩初始功率的76.3%——真实工况下，照样扛得住。
06 这事的看点：不对称配位，把单原子从“易跑”变成“焊死”
把这篇的逻辑抽出来，其实是三层设计叠在一起：
工艺层：碳热冲击先烧出CoO，酸浸把CoO洗掉，留下Co单原子。两步走，比一步法更可控。
结构层：不对称Co-N₂配位，加上氧空位和少量Co-Co键，把Co原子焊在碳基体里，跑不脱、不团聚。
性能层：半波电位0.82 V，Tafel斜率47.1，40,000圈不降反升，DBFC功率密度近400 mW/cm²——从材料到器件，全线能打。
最后落在应用上：非贵金属、原子级分散、4万圈循环不衰减，这套“碳热冲击-酸浸”策略，给高耐久燃料电池催化剂开了条新路。
文献信息
Carbon thermal shock-acid leaching strategy for synthesizing highly durable atomically dispersed oxygen reduction catalyst with asymmetric Co-N₂ coordination
Journal of Materials Research, 2026
DOI: 10.1557/jmr.2026.0315
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
