导语：
氢能作为清洁能源代表，其高效、低成本制取是核心挑战。阴离子交换膜（AEM）电解槽前景广阔，但其阴极析氢反应（HER）动力学缓慢，尤其在高电流密度下，亟需高性能催化剂突破瓶颈。吉林大学蒋青、杨春成、陈志文团队在《Advanced Materials》发表重磅研究，利用超快速热冲击技术（升温速率高达 2333 K s⁻¹，全过程仅 0.5秒），在碳纤维纸上原位合成亚3纳米铂钌铁钴镍铜六元高熵合金催化剂（us-HEA/CFP），实现了析氢性能的飞跃！该研究采用的超快升降温热冲击平台，由深圳中科精研科技有限公司提供技术支持。
研究亮点：
超快热冲击合成： 利用毫秒级响应的热冲击技术（升温速率 2333 K s⁻¹，冷却速率 302 K s⁻¹），实现金属前驱体的瞬时成核与晶粒生长抑制，成功制备平均粒径仅 2.30 nm、元素分布高度均匀的六元高熵合金（HEA）纳米颗粒。
三重功能协同机制： 首次通过原位光谱与DFT计算阐明HEA表面独特的分区协同作用：
Ru主导区： 高效促进水分子解离 (H₂O → H⁺ + OH⁻)。
FeCoNiCu过渡区： 优化氢原子（H*）扩散动力学。
富Pt区： 高效催化H*结合生成H₂。
形成高效的“解离-扩散-结合”路径。
卓越的电催化性能：
碱性HER中，达到 -1000 mA cm⁻² 工业级电流密度仅需 102.5 mV 超低过电位。
塔菲尔斜率低至 28.9 mV dec⁻¹，贵金属质量活性是商用Pt/C的 3.4倍。
优异稳定性： 在 -500 mA cm⁻² 电流密度下稳定运行 500小时，电位衰减极小，高熵效应有效抑制元素偏析与团聚。
工业级验证： 组装的AEM电解槽仅需 1.94 V 槽压即可驱动 1000 mA cm⁻² 产氢电流，单位制氢成本估算降至 $0.86/kg（较基准降低约15.7%），并稳定运行500小时。
图文精要：

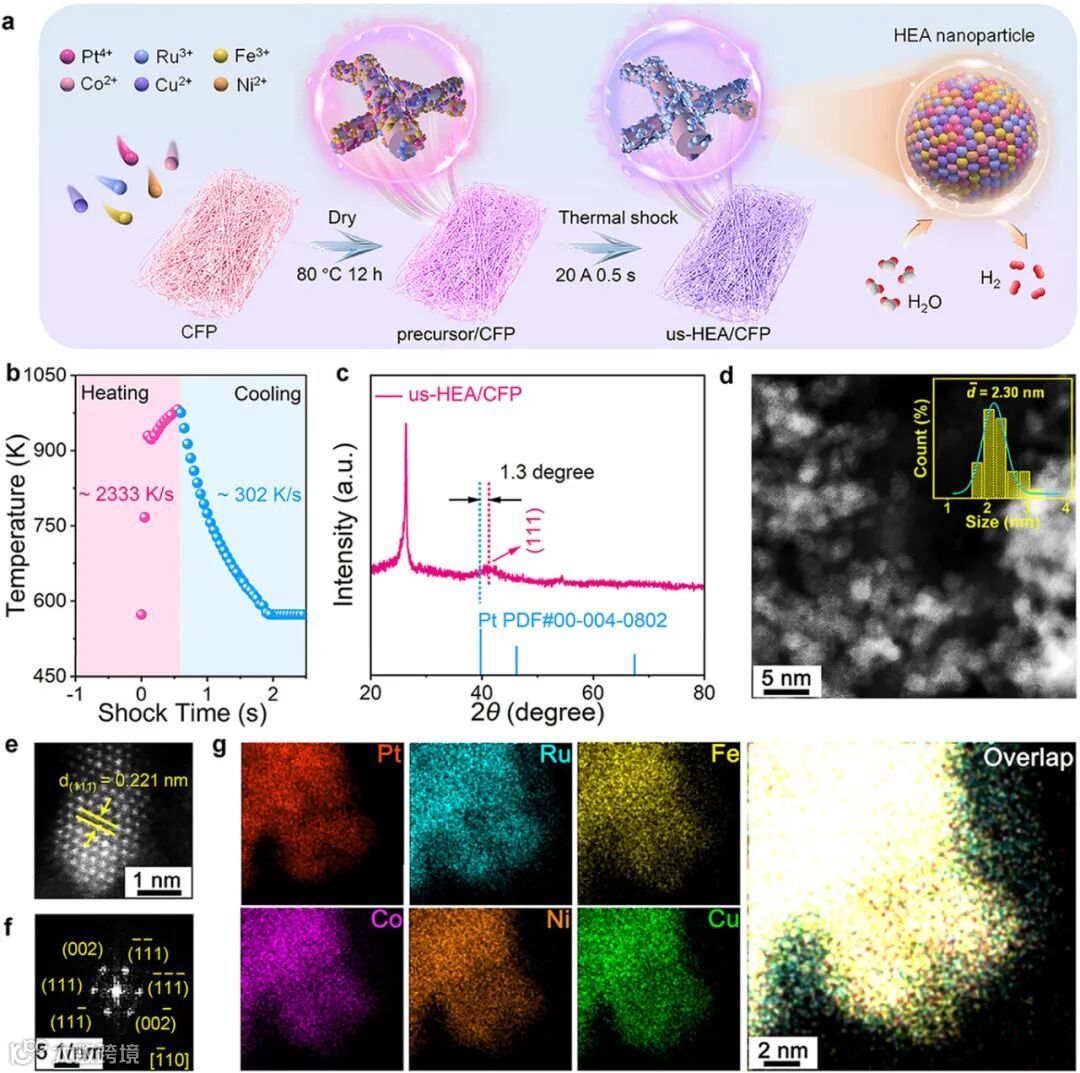

图1：合成策略与结构表征
核心技术： 研究采用了具有超快升降温能力（升温速率 2333 K s⁻¹，图1b）的热冲击技术平台，这是实现亚3纳米均匀HEA合成的关键。
结构表征： HAADF-STEM（图1f）和EDS面扫/线扫（图1g）清晰显示成功合成了 粒径分布窄（~2.30 nm）、六种元素高度均匀混合的fcc结构HEA颗粒。XRD（图1c）证实晶格压缩应变。

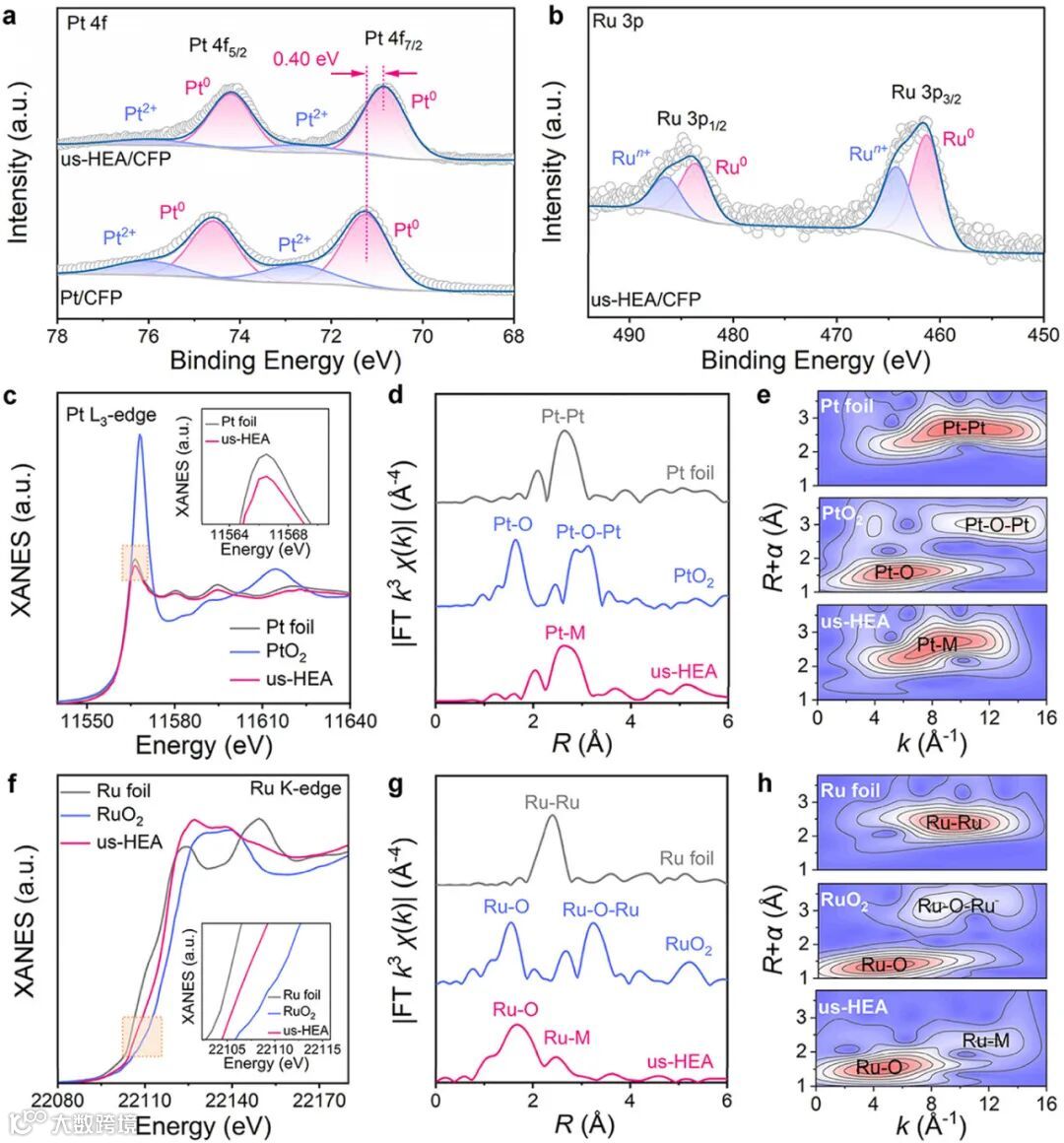

图2：电子结构与配位环境
XPS（图2a,b）和XAFS（图2c,d,f,h）揭示了元素间显著的电子转移与配位环境变化（如Pt的电子富集，Ru的部分氧化），优化了反应中间体的吸附/脱附行为。

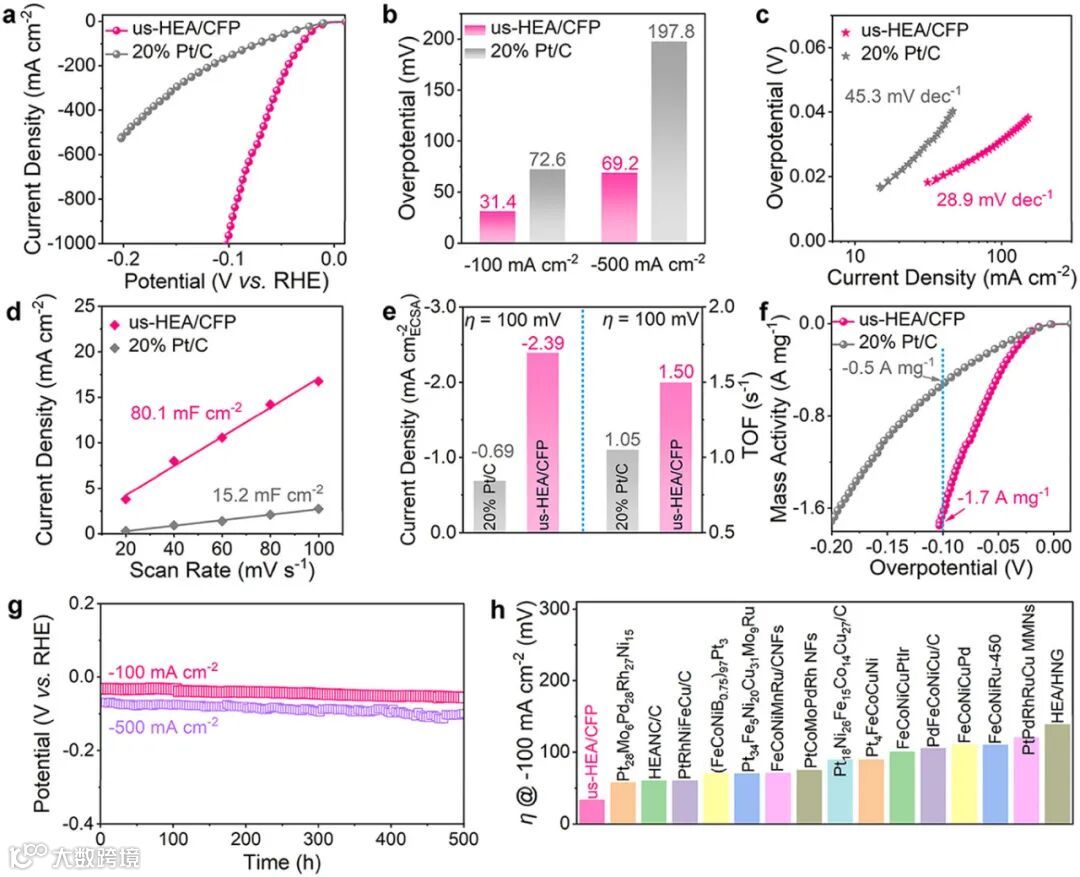

图3：电化学性能
核心性能图 (图3a,b)： 在碱性介质中，us-HEA/CFP 驱动 -1000 mA cm⁻² 电流密度仅需 102.5 mV 过电位，显著优于 商用Pt/C及文献报道的先进催化剂。
稳定性验证 (图3g,h)： -500 mA cm⁻² 下连续运行 500小时 性能衰减可忽略，结构保持完好。

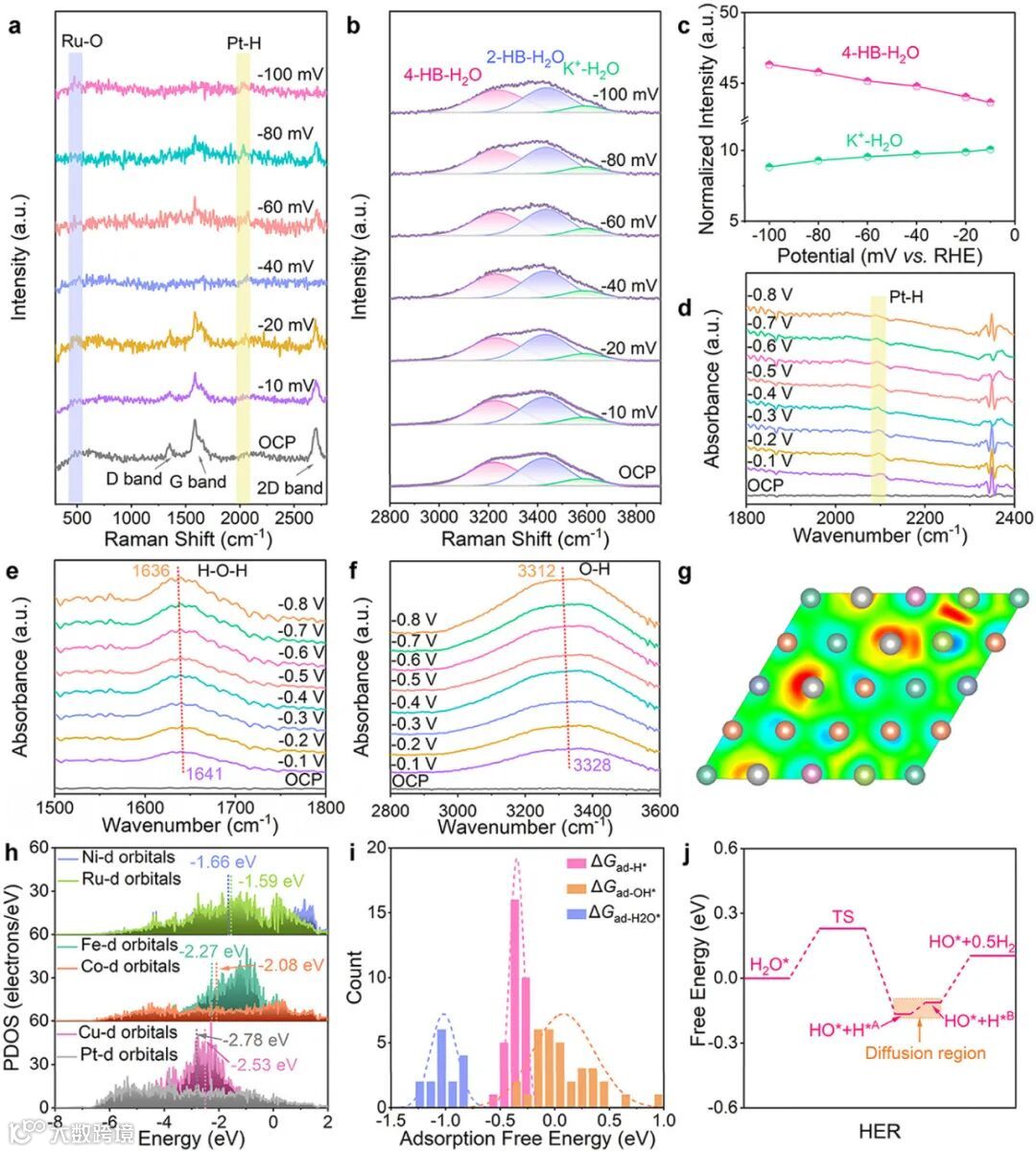

图4：反应机制解析
原位拉曼/FTIR (图4a-f)： 动态监测到 Ru-O (水解离) 和 Pt-H (H*结合) 特征振动信号，直接证实分区功能。
DFT计算 (图4g-j)： 量化揭示了“解离(Ru)-扩散(FeCoNiCu)-结合(Pt)”协同路径的能垒优势（水解离能垒0.23 eV, H₂脱附能垒0.22 eV）。

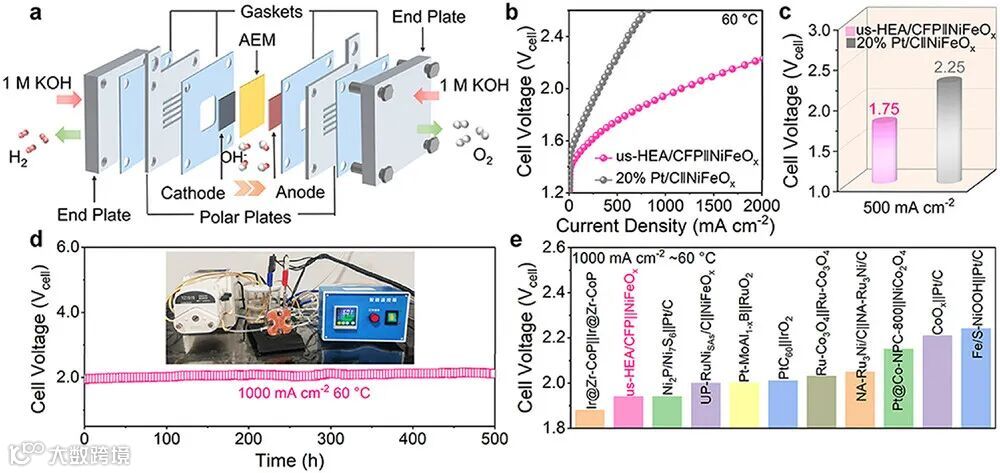

图5：AEM电解槽性能
基于us-HEA/CFP的AEM电解槽（图5a）在 1000 mA cm⁻² 电流密度下工作电压低至 1.94 V（图5b），展现出优异的运行稳定性（500小时@1000 mA cm⁻²，图5d） 和成本竞争力（估算$0.86/kg H₂），性能处于行业领先水平（图5e）。
总结与展望：
吉林大学团队利用具有超快升降温能力（2333 K s⁻¹）的热冲击技术平台，成功实现了亚3纳米高熵合金催化剂的精准、高效合成。其揭示的“解离-扩散-结合”三重功能协同机制，不仅创下了碱性析氢反应的性能纪录（如-1000 mA cm⁻² @ 102.5 mV），更从原子尺度深化了对多组分催化协同效应的理解。该催化剂在实际AEM电解槽中展现的工业级性能与稳定性，为绿氢的大规模、经济化生产提供了强有力的技术支撑。
实现此类突破性材料合成的核心，在于对高温过程瞬时、精准的控制能力。 吉林大学此项研究采用的超快热冲击技术，能够在 毫秒至秒级 实现极端升降温速率（如2333 K s⁻¹），这对抑制纳米颗粒生长、促进元素均匀混合至关重要。
深圳中科精研科技有限公司专注于提供高性能的热管理解决方案，其核心的焦耳加热（Joule Heating）技术，正是实现此类超快、精准热过程的理想选择：
毫秒级响应与超快升温： 可满足前沿材料合成（如高熵合金、纳米催化剂）对极端升温速率的严苛要求。
精准温度控制与均匀性： 确保合成材料的结构一致性、成分均匀性和批次稳定性。
高能效与紧凑设计： 为实验室研发和未来规模化生产提供高效、可靠的技术平台。
本项研究成功应用案例，验证了先进热管理技术在推动能源材料创新中的关键作用。 深圳中科精研将持续以先进的焦耳加热技术，赋能科研机构与产业界在清洁能源（制氢、燃料电池）、半导体制造（快速热处理/RTP）、新材料开发等领域的探索与突破。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
