导语
面对全球风电叶片退役浪潮（预计2030年达18.93GW）及其复合材料回收难题，清华大学李金惠教授团队在材料学顶刊 《Advanced Materials》 上发表颠覆性研究成果。团队开发了非平衡碳热冲击技术，首次实现将废弃风电叶片在秒级时间内直接转化为高价值碳化硅与石墨烯。该技术使碳排放降低86%，成本仅0.11美元/公斤，制备的杂化石墨烯电导率高达1791 S·m⁻¹，为新能源产业固废资源化提供了原子级精度的绿色解决方案。
🔍 研究亮点
秒级高效回收：利用超快焦耳加热在毫秒级时间内实现3000K高温，将废弃叶片直接转化为高价值材料
精准可控合成：首次从同一废弃物中按需合成亚稳态6H-SiC与新型AB-乱层杂化石墨烯
性能卓越：制备的杂化石墨烯电导率达1791 S·m⁻¹，复合材料强度提升21.8%，远超传统材料
经济效益显著：处理成本仅0.11美元/公斤，全球变暖潜能降低86%，具备产业化优势
📊 图文解析
图1 工艺原理与相调控

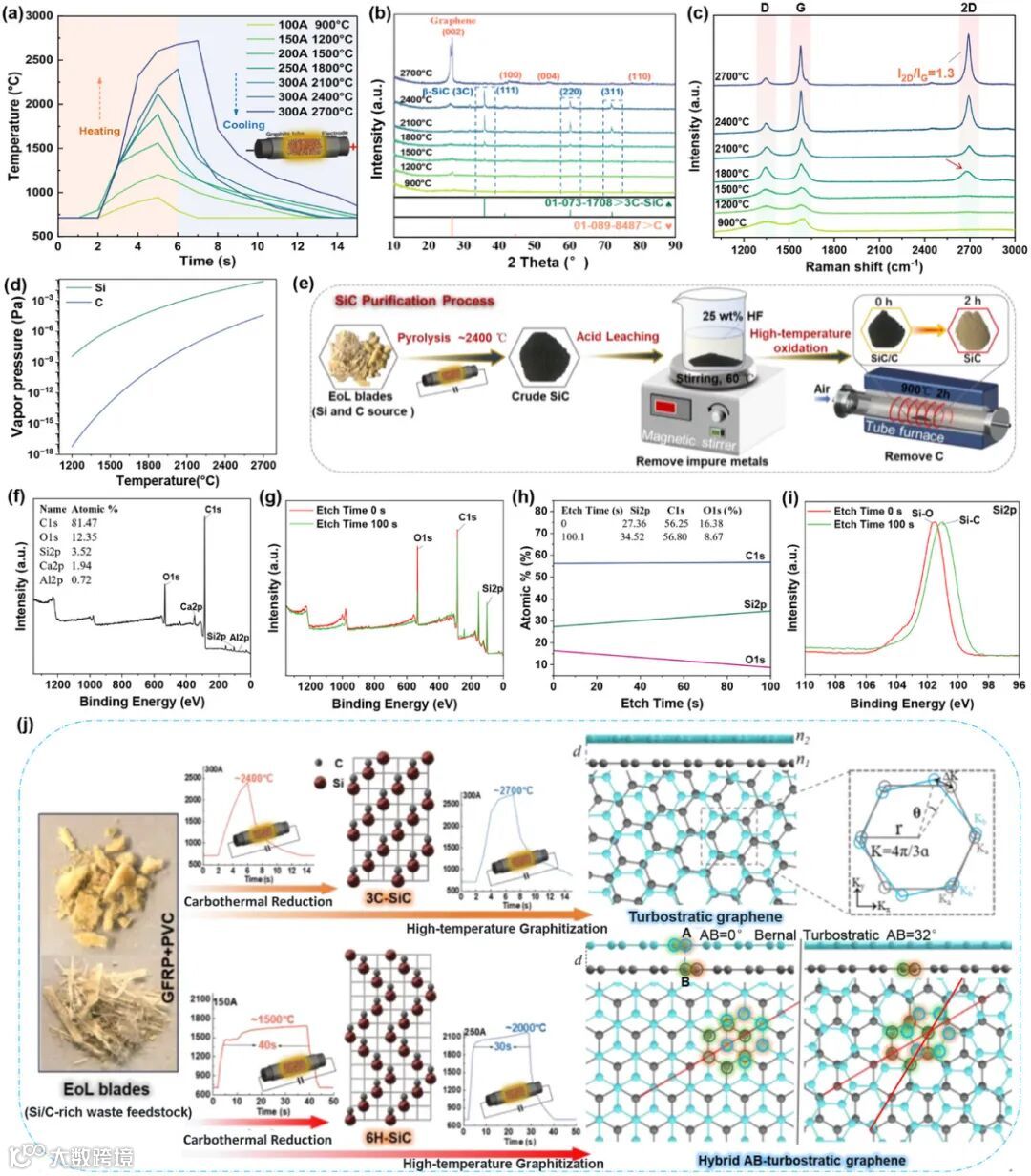

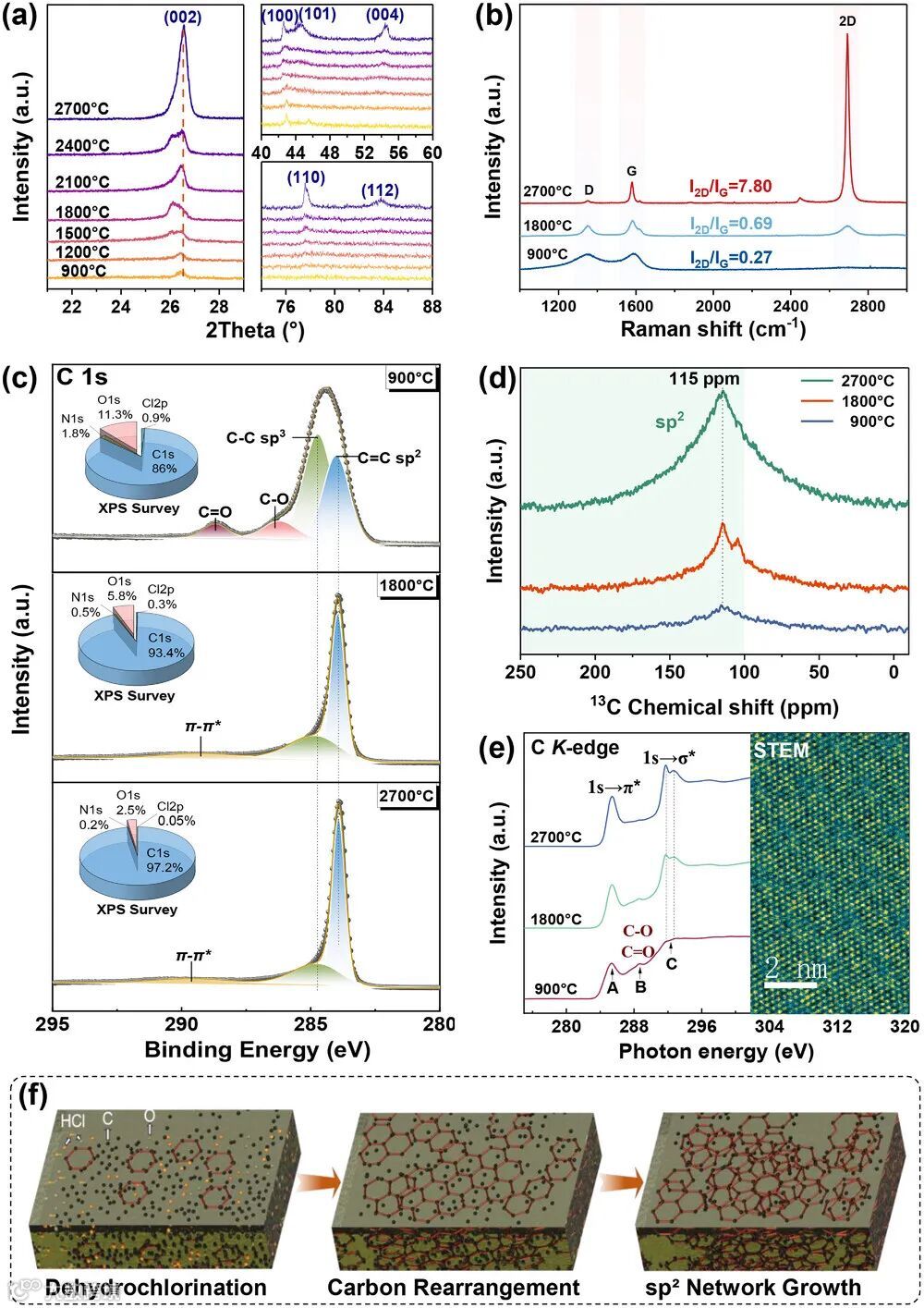

图1a展示了不同电流下的温度-时间曲线，揭示了碳热冲击过程的超快特性。图1b的XRD图谱清晰显示了从SiC到石墨烯的温度依赖性相演变过程，图1c的拉曼光谱进一步证实了向涡轮层石墨烯的结构演化。整套图表系统阐释了如何通过精确控制工艺参数实现从废弃物到不同高性能材料的选择性合成。
图2 原子结构表征

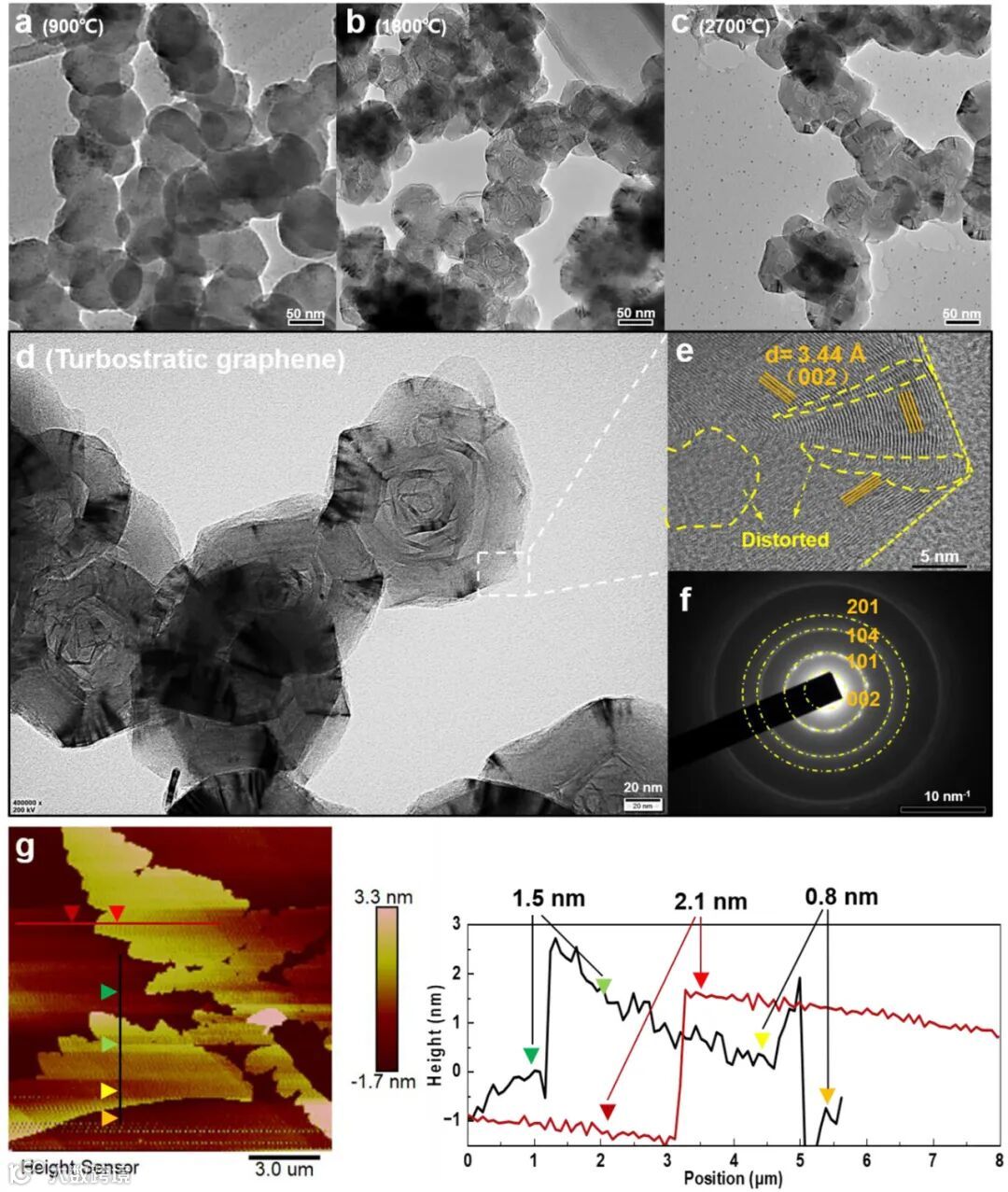

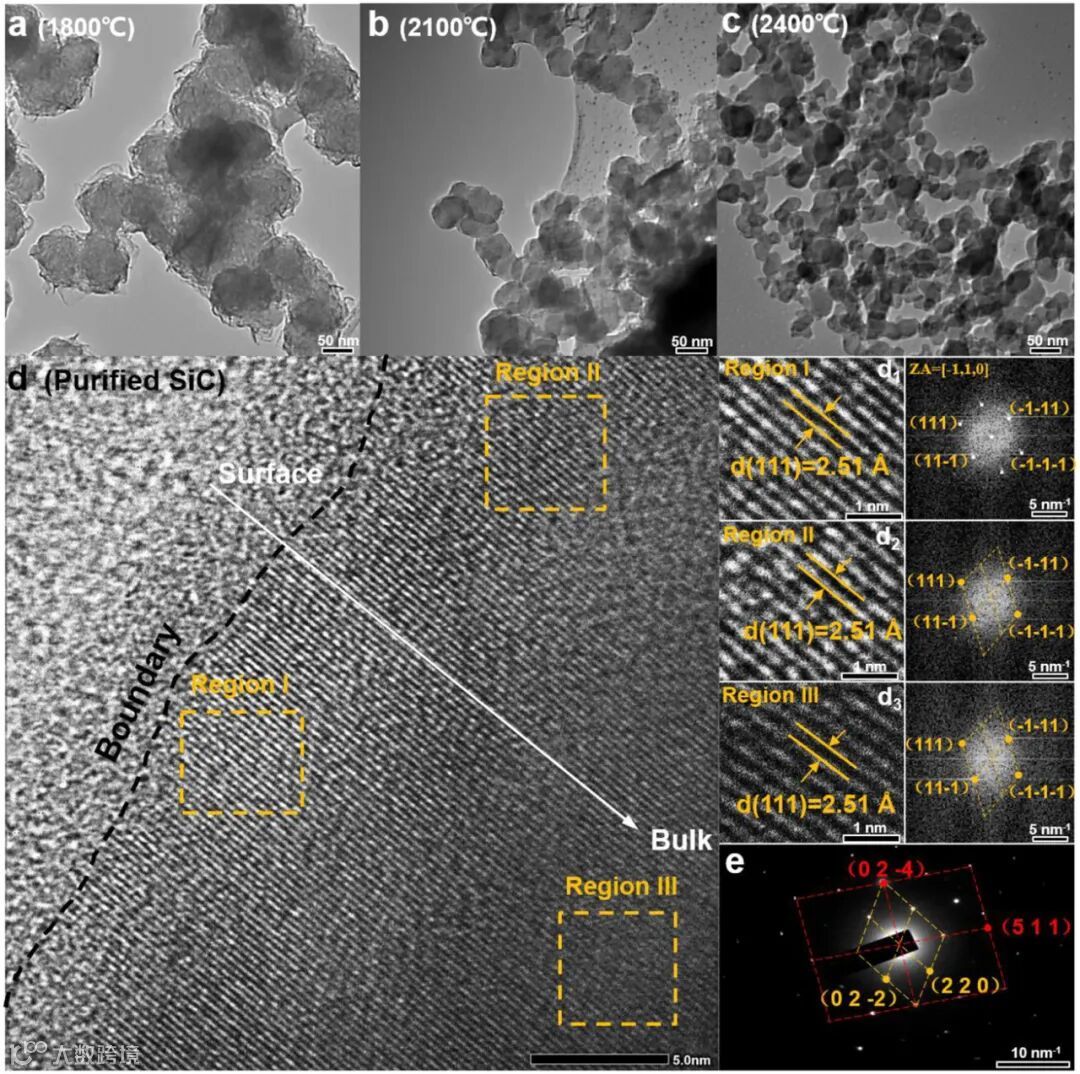

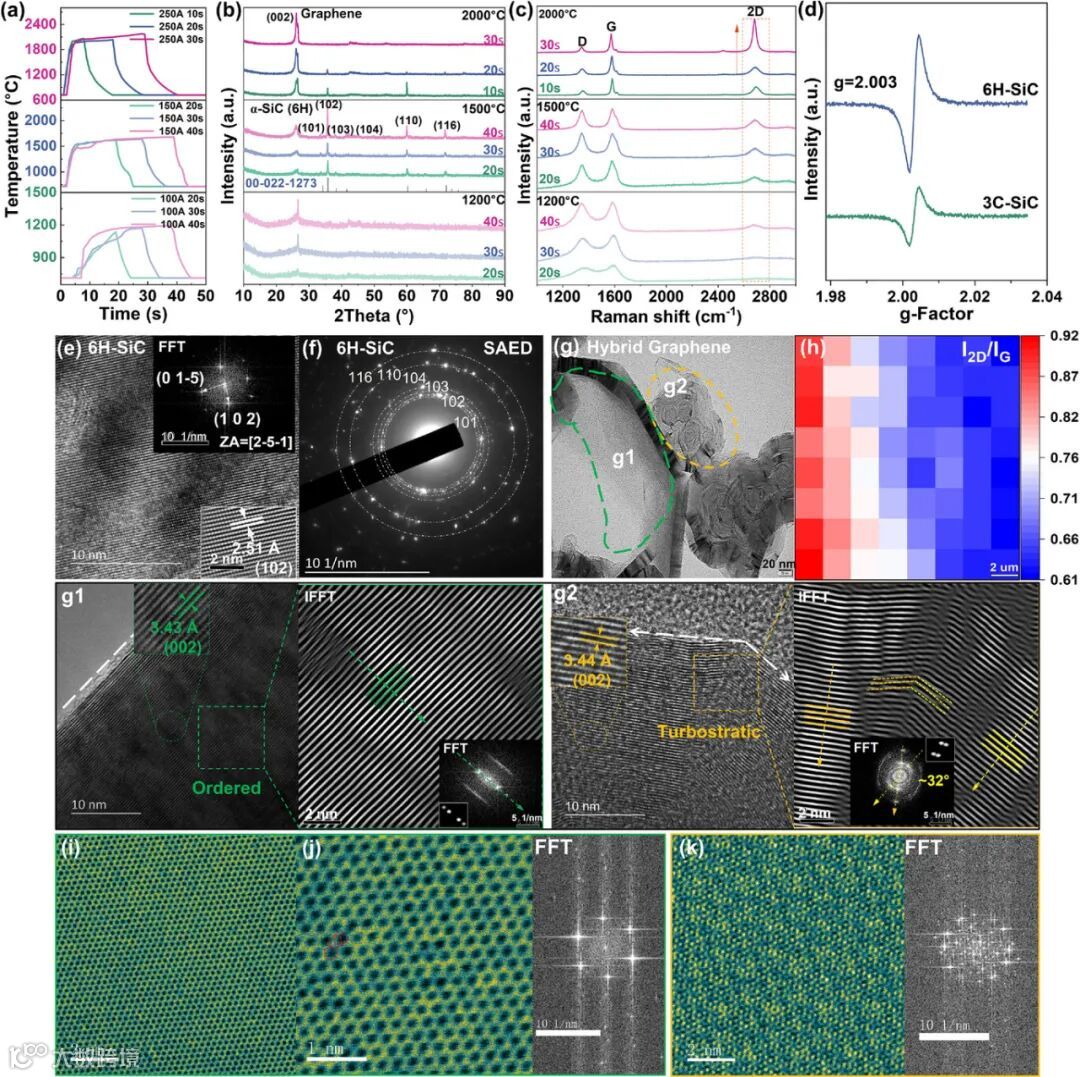

通过高分辨电镜图像（图2e-f）展示了选择性合成的6H-SiC的完美晶体结构，而图2g-j则直观呈现了混合石墨烯中AB堆叠与涡轮层纳米域共存的独特结构。这些原子级表征为理解材料优异性能提供了结构基础。
图3 反应机理揭示

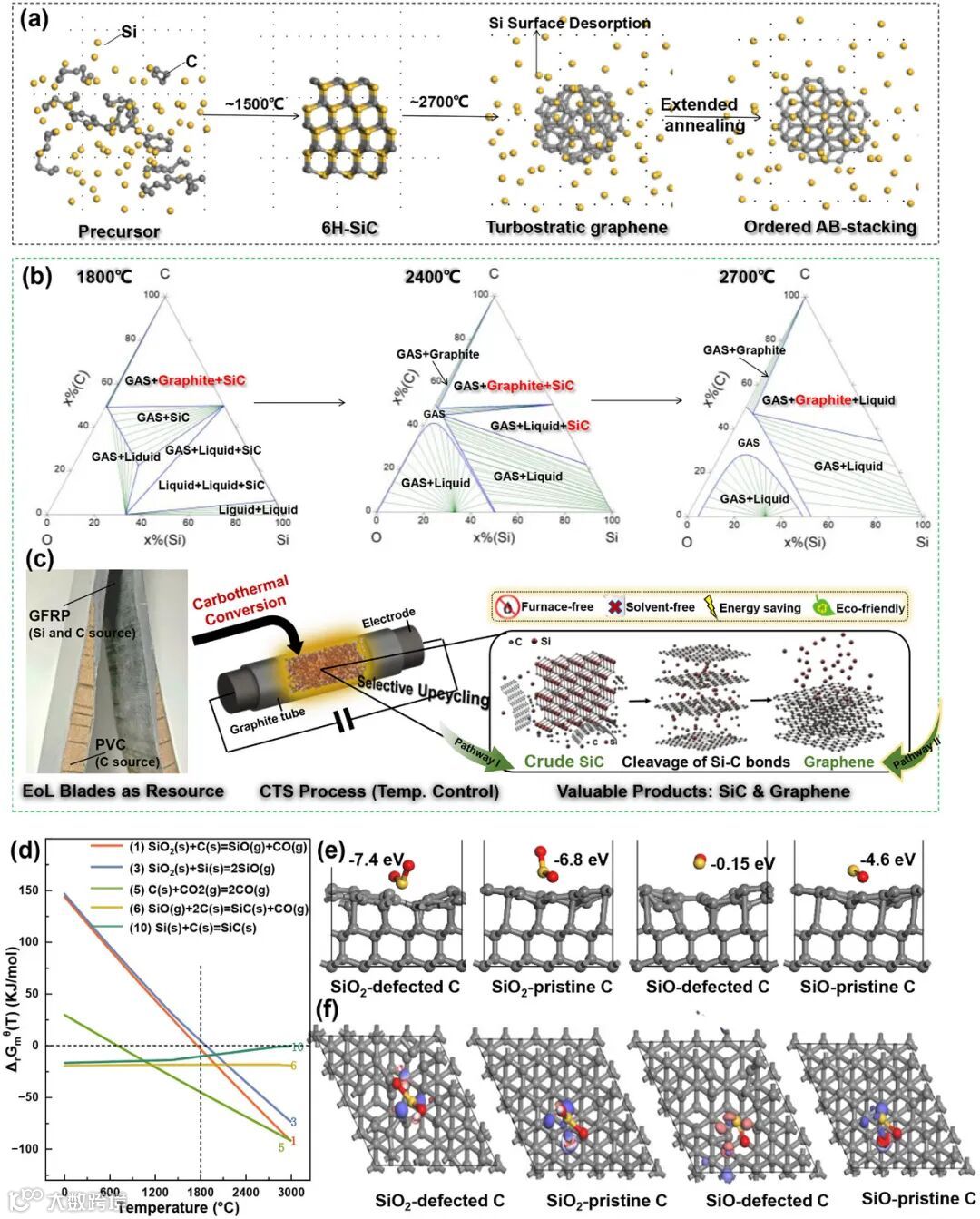

分子动力学模拟（图3a）展示了涡轮层石墨烯向AB堆叠结构的转变过程，相图分析（图3b）和吉布斯自由能计算（图3d）从热力学角度阐明了产物选择性的内在机理。
图4-6 材料性能系统评估

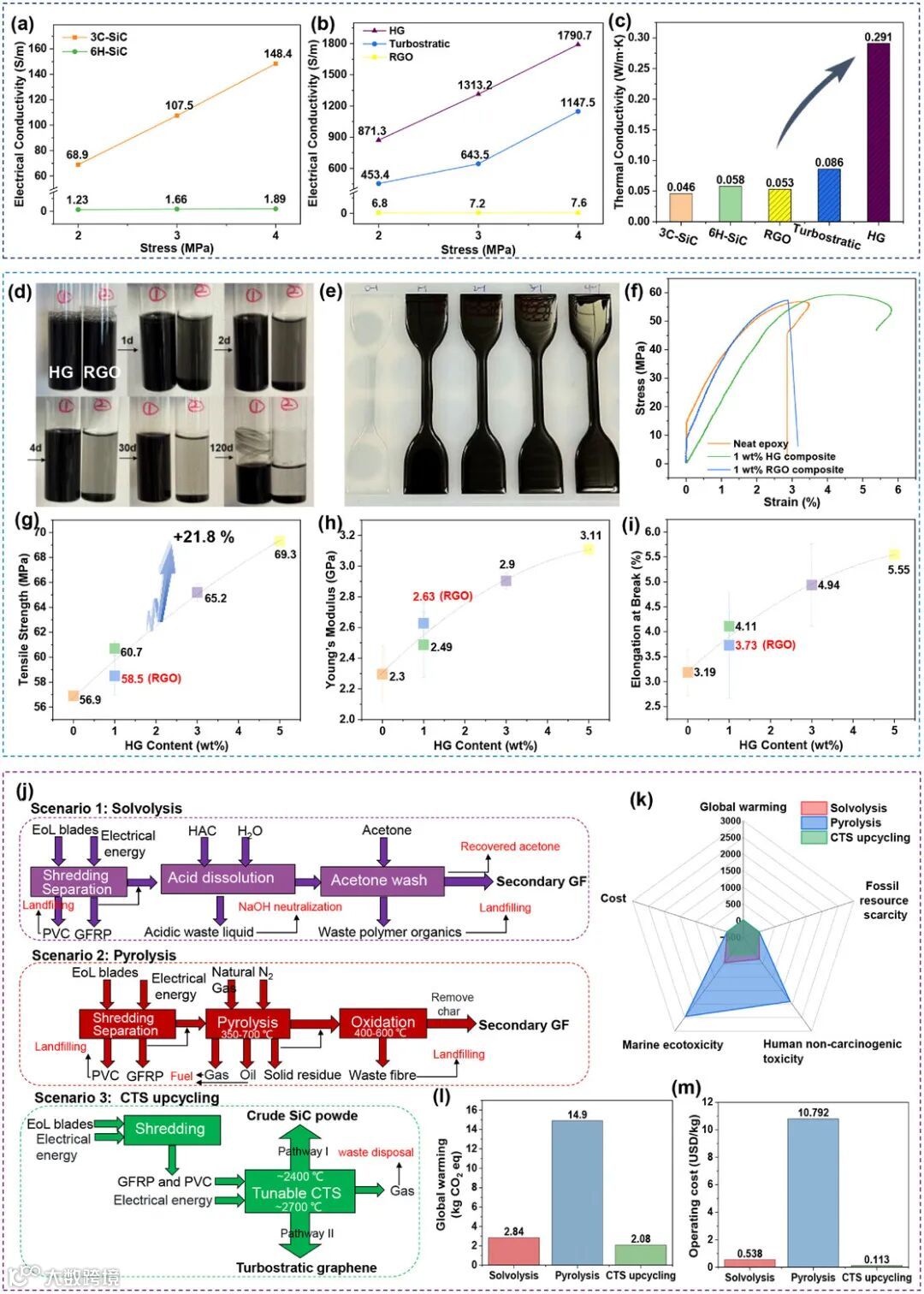

涵盖电导率、热导率、分散稳定性及力学增强效果等关键指标，其中图4f-g显示添加5wt.%杂化石墨烯使环氧树脂拉伸强度显著提升21.8%。
图7 全生命周期评估
通过系统对比（图7k-m）证明，该技术在全球变暖潜能和运行成本方面均显著优于传统方法，凸显其环境与经济双重效益。
⚙️ 技术支撑
本研究的成功实施依赖于以下核心技术与设备支持：
超快高温系统：具备毫秒级升降温能力的焦耳加热设备，实现3000K瞬时高温
精准控温技术：通过电流精确控制反应温度与时间，实现产物的可控制备
多尺度表征平台：结合XRD、HRTEM、XPS等先进手段，全面解析材料结构与性能
理论模拟体系：通过分子动力学与DFT计算，揭示原子级反应机理
💎 总结与展望
本研究通过非平衡碳热冲击技术，成功实现废弃风电叶片秒级资源化，制备的高性能SiC与石墨烯在电导率和力学性能上表现卓越。该技术兼具环境效益与经济效益，为新能源产业固废高值化利用提供了全新路径，有望推动循环经济发展与材料绿色制造变革。
文献信息
Non-Equilibrium Carbothermal Shock Upcycling: Atomially Precise Synthesis of Tailored SiC Polytypes and Novel Hybrid Graphene from Complex Composites
Advanced Materials, 2025
DOI: 10.1002/adma.202515938
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
