200秒极速“焊”出钛碳铠甲：深读兰州大学焦耳热闪蒸锂硫电池双功能基底新突破

点击蓝字｜关注我们

【导语】

 从0到200秒，只够泡一杯手冲咖啡，却能让一张普通碳布“长出”钛碳化物纳米铠甲。兰州大学徐英研究员团队的最新成果，用一台焦耳热装置在眨眼间完成材料合成，一举拿下锂硫电池正负极两大难题。这样“又快又好”的科研故事，正是我们科研人员最想看到的效率革命。

【研究亮点】

1. 极速制备：60 A电流、200 s焦耳热冲击，原位生成TiC/CC双功能基底，比传统管式炉节能>90%。

2. 一材两用：同一基底既做硫宿主又做锂宿主，三维多孔+1.33 m²/g大比表面积，同步抑制枝晶与穿梭。

3. 性能纪录：对称电池10 mA cm⁻²下稳定>2000 h；全电池0.2 C循环500次衰减仅0.073 %/圈，创同类文献新高。

4. 机理解析：Ti空d轨道与S形成强Ti–S键，XRD/UV-vis/EIS多维度验证“锚定–导电–均化”协同机制。

【图文解析】

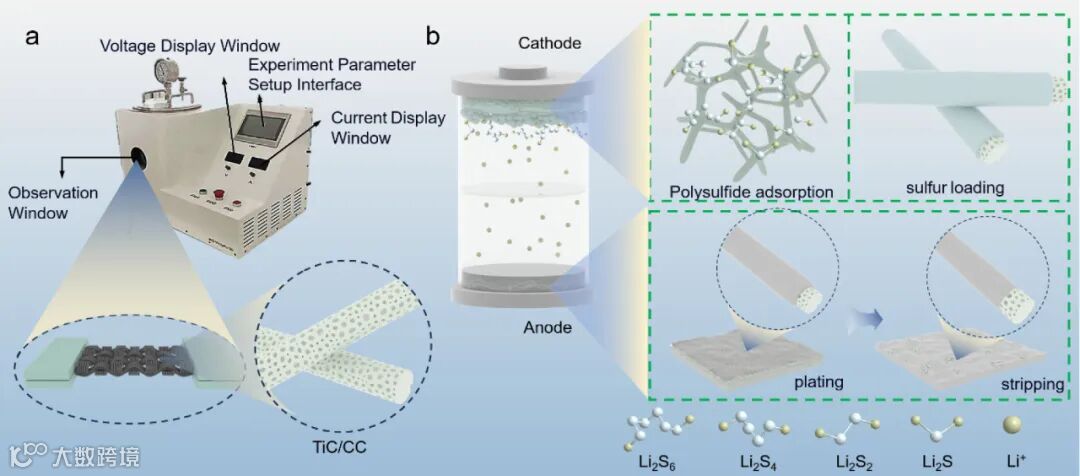

图1 | 焦耳热闪蒸策略与双功能设计
• 60 A大电流瞬时升温至2700–2800 °C，碳热还原TiO₂→TiC，纤维表面原位“烧”出多孔形貌。
• 一张图看懂“正极–负极”共用思路：红色区硫/黄色区锂，在同一三维导电网络里各司其职。

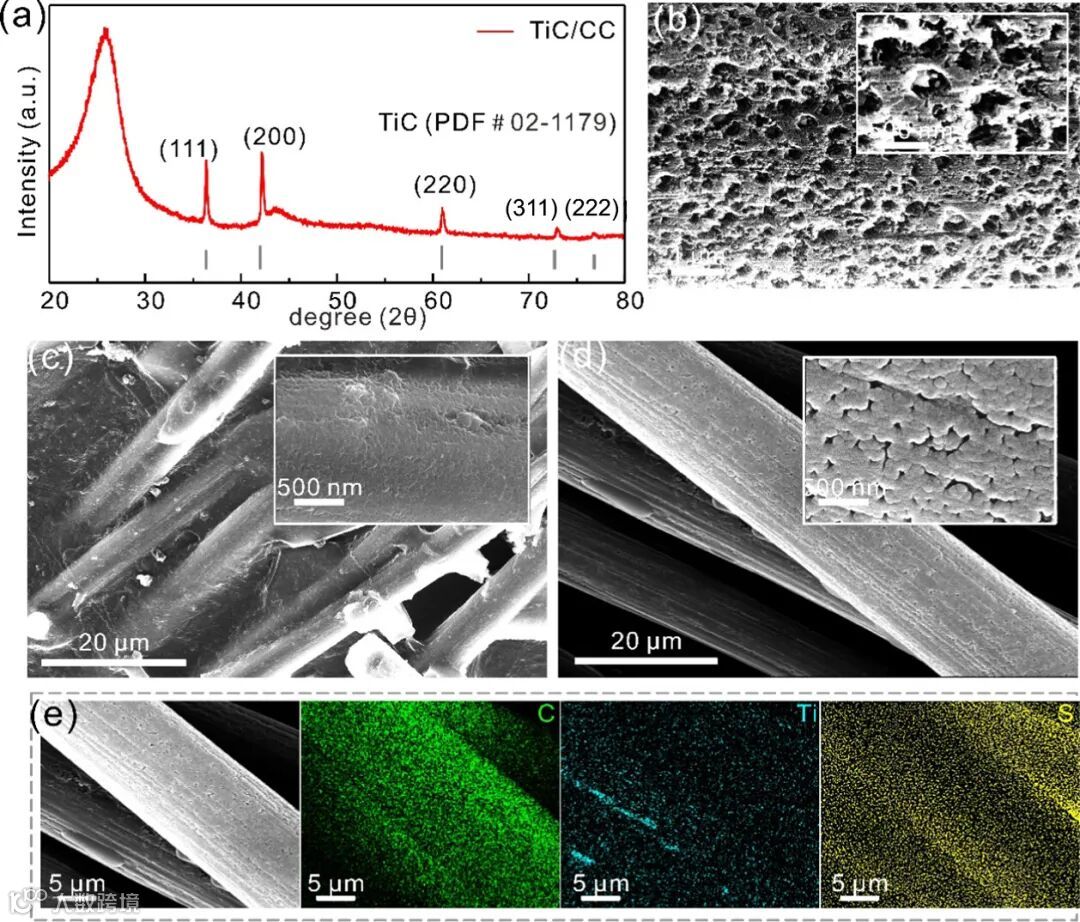

图2 | 材料结构表征
• XRD三强峰(111)/(200)/(220)与立方TiC卡片完美吻合，结晶度秒确认。
• SEM显示纤维直径从8.2 μm膨胀至15.6 μm，孔道清晰可见；EDS+TGA锁定60 wt %高硫负载无团聚。

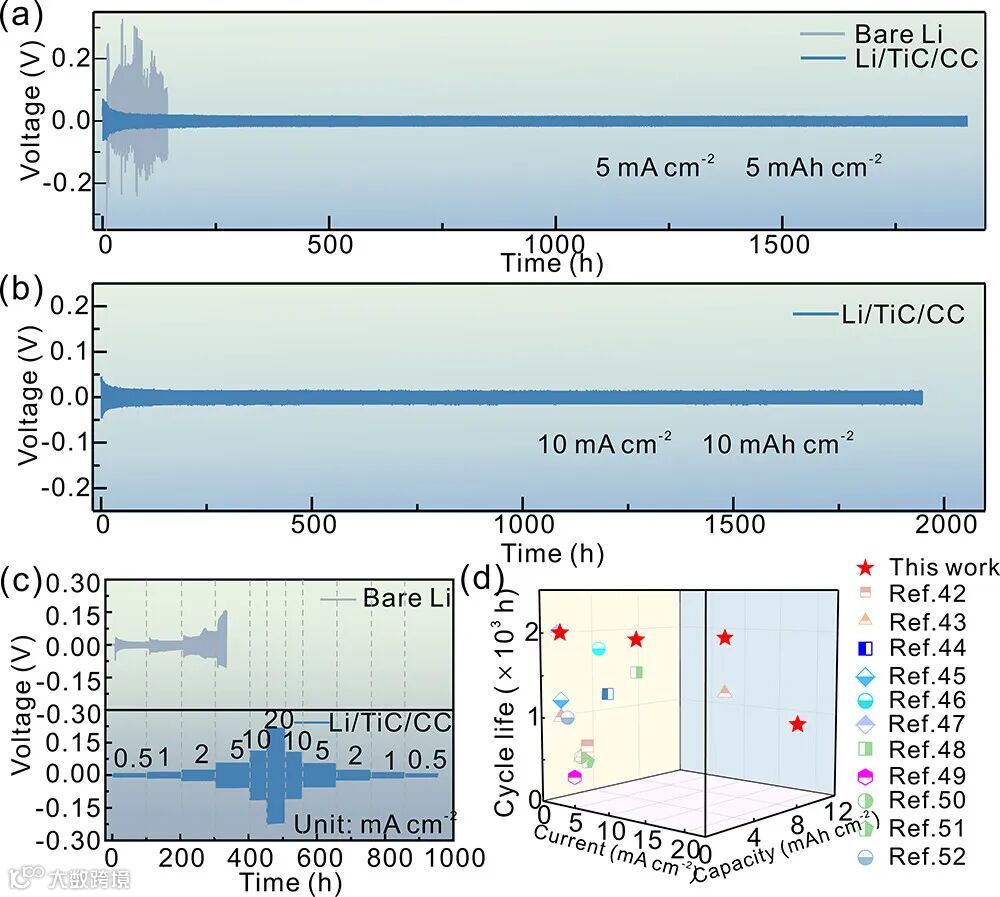

图3 | 锂负极电化学性能
• Li/TiC/CC对称电池10 mA cm⁻²下2000 h过电位<18 mV，传统裸Li早已短路。
• 倍率0.5→20 mA cm⁻²全程可逆，雷达图对比42–52号文献，全面领先。

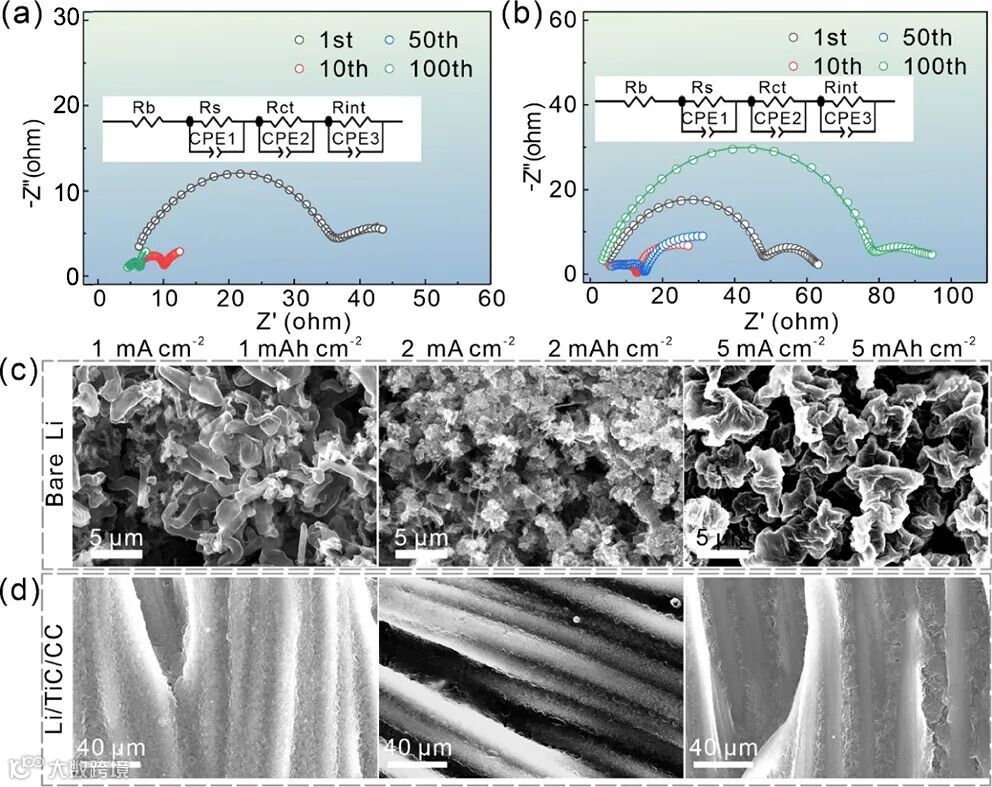

图4 | 界面稳定性机理
• EIS：50圈后界面阻抗稳态7 Ω，裸Li 100圈飙升至78 Ω。
• SEM：裸Li 5 mA cm⁻²即现枝晶，Li/TiC/CC始终保持致密平整沉积层。

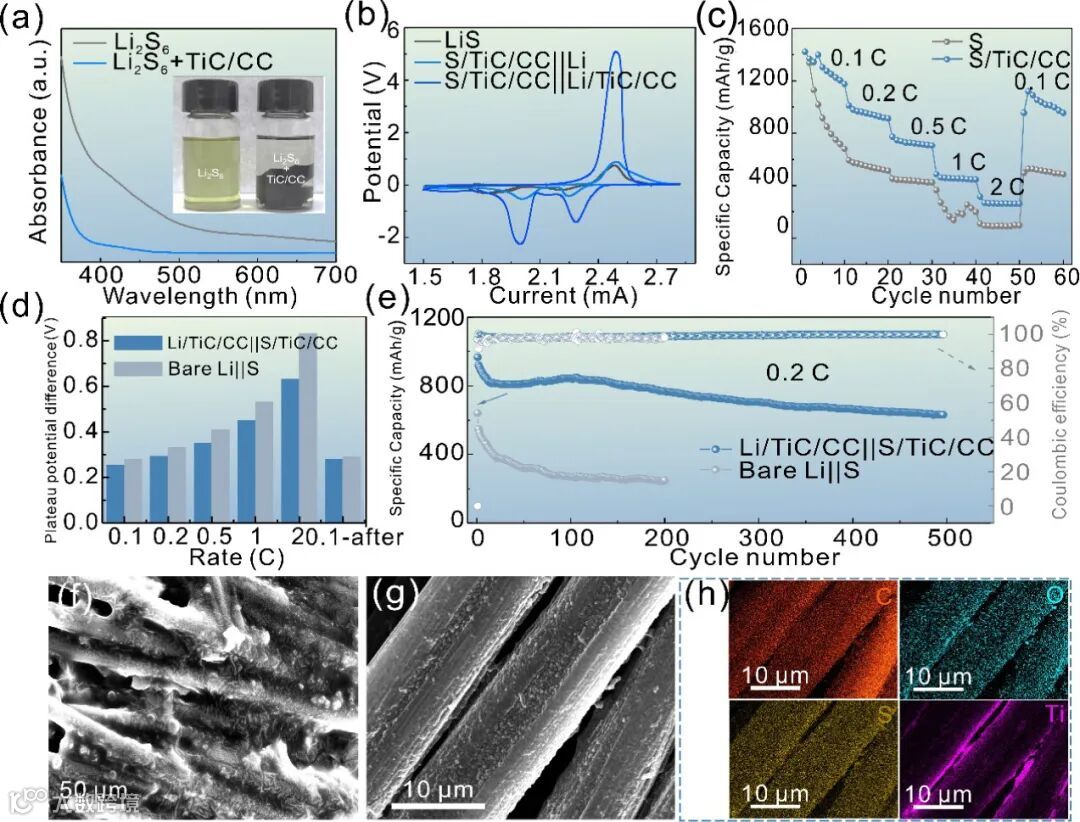

图5 | 全电池性能
• UV-vis：Li₂S₆特征吸收峰消失，证实Ti–S化学锚定。
• 0.1 C首圈1274.1 mAh g⁻¹，2 C仍有236.7 mAh g⁻¹；500圈后容量保持631.2 mAh g⁻¹，衰减仅0.073 %/圈。
• 循环后电极SEM：负极无枝晶、正极硫分布均匀，结构完整性肉眼可见。

【总结展望】

焦耳热闪蒸法以极限速度、极简工艺，将导电TiC与分级孔结构一次性“焊”到碳布上，实现了硫正极动力学提升、多硫化物锚定与锂负极枝晶抑制的三重目标。该策略为锂硫电池走向高比能、长寿命、低成本提供了可规模化的材料-结构协同范例。下一步，团队将挑战>5 mAh cm⁻²高面容量的工业级软包验证。

欢迎关注我们的公众号或访问官方网站：
