导语
聚阴离子型正极材料因其稳定的框架结构与安全的电化学特性，成为高安全性储能体系的关键候选者，然而其低本征电导率严重制约了倍率与低温性能。传统碳包覆策略因碳化与结晶过程存在动力学失配，易导致包覆不均、界面恶化等瓶颈问题。近日，四川大学郭孝东教授、吴振国副研究员联合上海交通大学李林森研究员、温州大学肖遥教授等在《Advanced Energy Materials》上发表重要研究成果。团队创新性地采用闪蒸焦耳加热技术，在1.2秒内实现800°C瞬时高温，成功迫使碳源碳化与正极材料结晶同步进行，构建出厚度仅约2纳米的均匀碳包覆层。该材料在-40°C低温下仍保持85 mAh g⁻¹的可逆容量，并在30C高倍率下循环3000次后容量保持率达84%，为高性能聚阴离子正极的绿色、高效制备开辟了新路径。
研究亮点
过程革命：实现碳化与结晶的毫秒级同步，从根本上解决传统包覆中的时序失配问题
性能卓越：构建超薄、致密碳层，显著提升界面稳定性与电荷传输效率
环境适应性强：在-40°C至高温环境下均表现出优异的电化学性能与热安全性
方法普适：在LFMP、NVPF、NVMP等多种聚阴离子材料中验证成功
图文解析

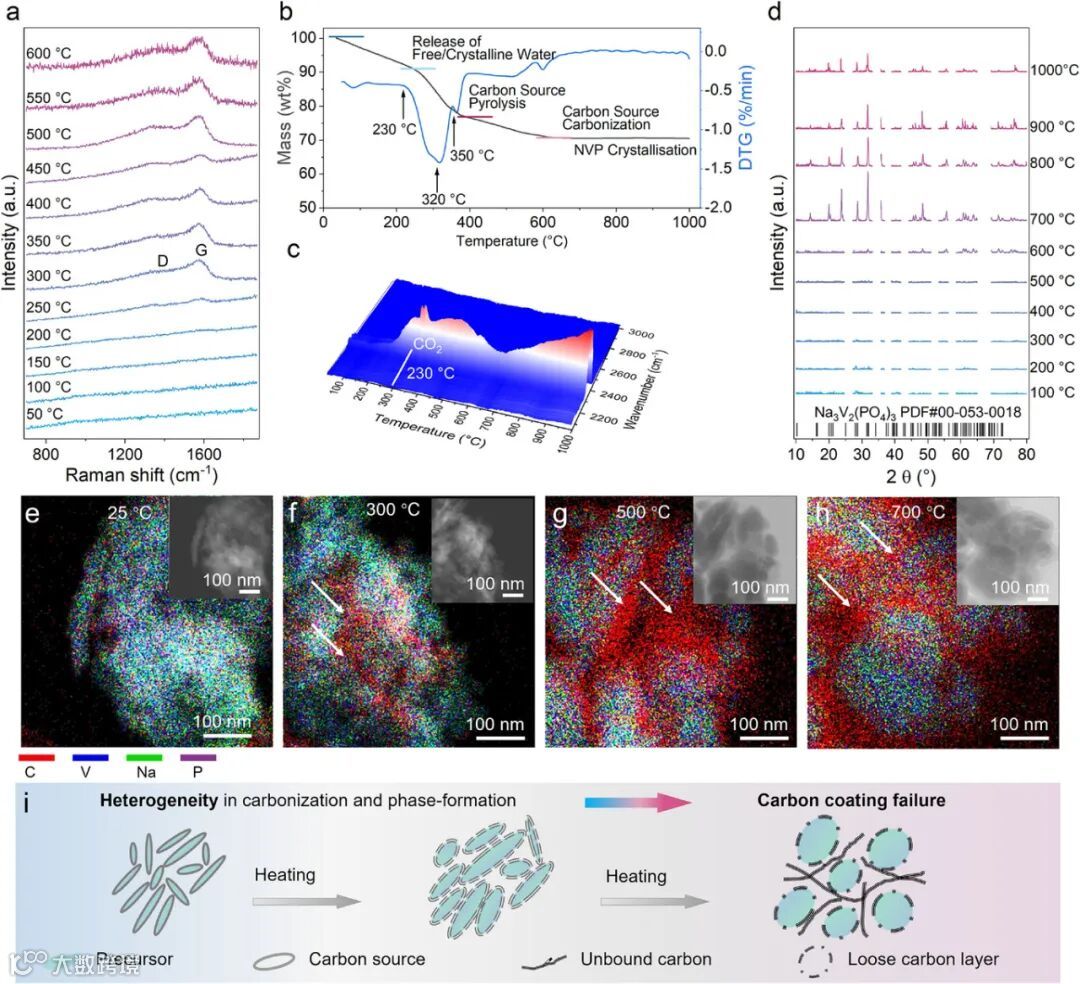

图1 通过高温原位拉曼与热重-红外联用技术，揭示了传统方法中碳化与结晶过程存在约400°C的时序差异，导致碳层不均匀与游离碳生成，EDS mapping直观展示了碳元素的聚集与分离过程。

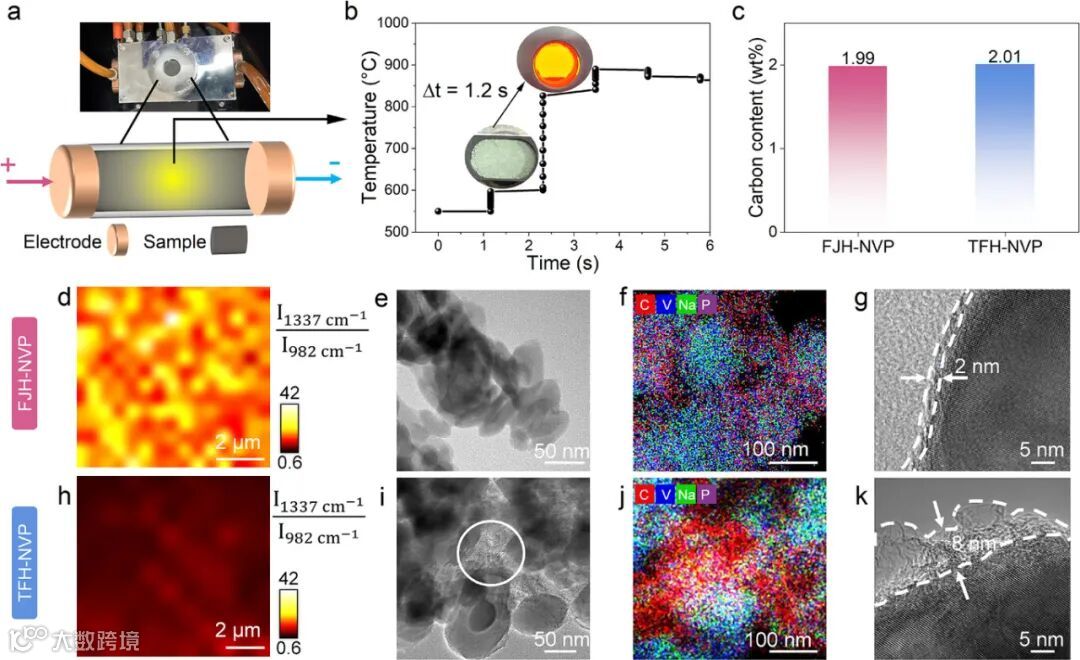

图2 闪蒸焦耳加热合成样品的结构表征显示，FJH-NVP形成厚度约2 nm的均匀连续碳层，拉曼 mapping与HRTEM结果证实其包覆质量显著优于传统炉烧样品，有效抑制了碳聚集与相分离。

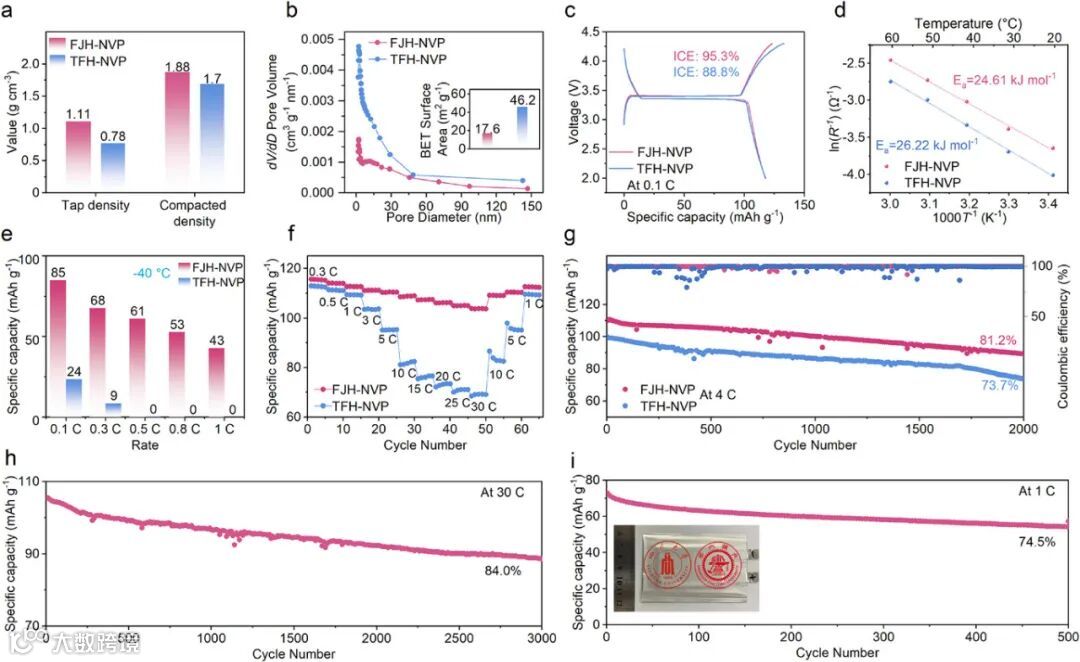

图3 性能对比表明，FJH-NVP具有更高振实密度与更低比表面积，电化学测试中在-40°C低温与30C高倍率下均展现出优异的容量保持与界面电荷传输能力。

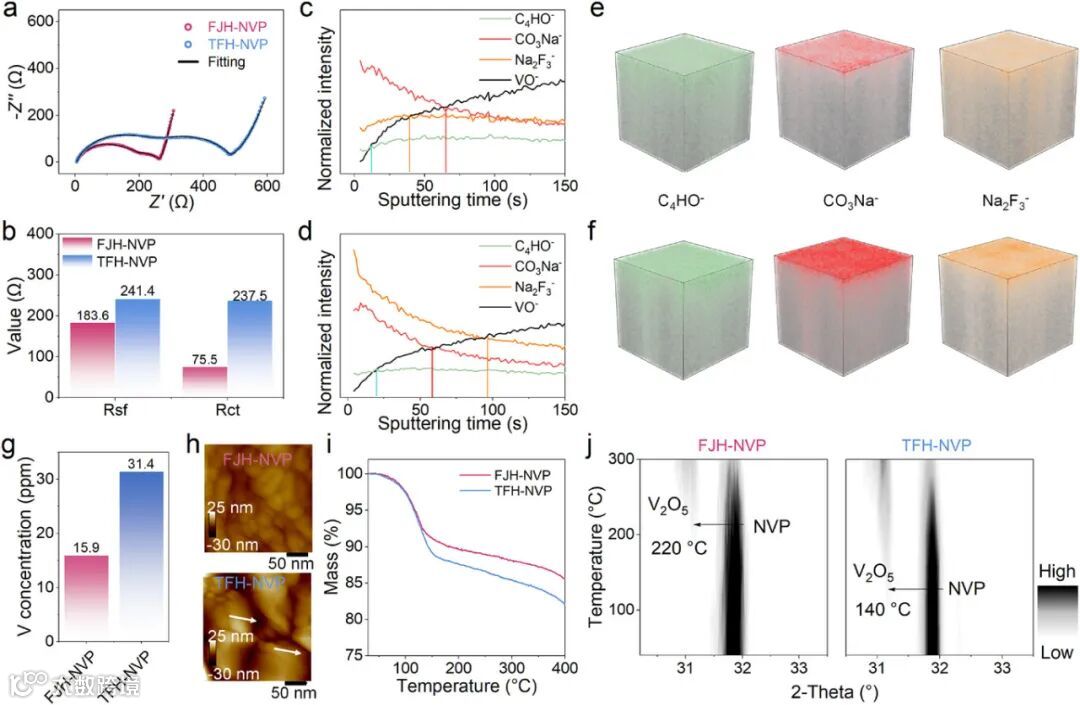

图4 循环后界面分析显示，FJH-NVP具有更薄的CEI层、更低的阻抗和更少的钒溶出，高温稳定性测试中相变起始温度提高至220°C，体现出更优的热安全性。

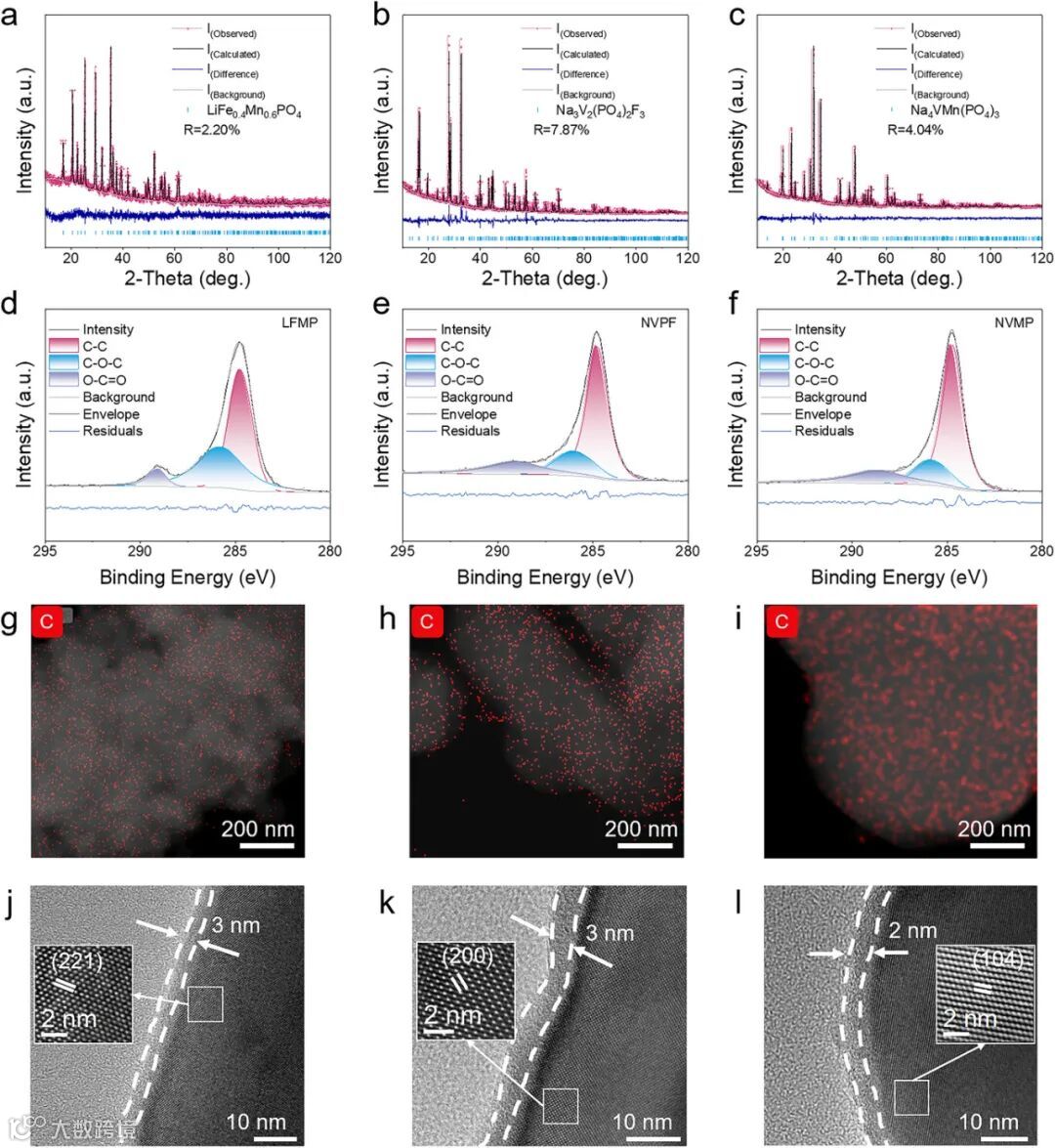

图5 普适性验证证实，FJH方法在LFMP、NVPF和NVMP等多种材料中均能实现2–3 nm的均匀碳包覆，展现出良好的推广价值。
技术支撑
本研究采用的闪蒸焦耳加热技术，在以下关键环节体现了较高的工艺与设备要求：
能量精准注入：确保碳化与结晶同步进行，需要精确控制电流密度与热场分布
前驱体适配性：碳源与活性物质的均匀混合是实现超薄、连续包覆的结构基础
反应器设计：毫秒级过程需匹配专用的电极结构与气氛控制系统，确保工艺可重复性
该技术路线与现有脉冲热加工、闪速烧结等技术平台高度兼容，特别是在瞬时高温合成、界面工程与结构调控方面已有扎实积累，为电极材料的精准制造提供了关键技术支撑。
总结与展望
本研究通过闪蒸焦耳加热技术，成功解决了聚阴离子正极材料碳包覆过程中的根本性动力学难题，实现了碳化与结晶的毫秒级同步。所制备的均匀碳包覆层显著提升了材料的电化学性能、界面稳定性与热安全性，在极端条件下仍展现出卓越的电化学表现。该策略在多种聚阴离子体系中的成功验证，凸显了其良好的普适性与推广价值。未来，该技术有望拓展至更多电极材料体系，并推动其在规模化制备与产业应用中的进一步发展，为高安全、高性能储能器件的开发提供突破性合成方案。
文献信息
Synchronous Carbonization and Phase‐Formation via Flash Joule Heating for Uniform Carbon‐Coated Polyanionic Cathode Materials.
Advanced Energy Materials, 2025.
DOI: 10.1002/aenm.202503894
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
