导语
锌空气电池商业化进程因功率密度不足而受阻。湖南大学费慧龙、叶龚兰团队在Advanced Materials上发表突破性研究成果，通过焦耳热瞬态合成技术（1280°C, 0.3秒） 成功制备出高熵合金一体化电极，助力准固态锌空气电池实现545.5 mW cm⁻²的峰值功率密度，刷新了该领域的性能纪录。
研究亮点
超快合成：焦耳热技术0.3秒完成高熵合金制备，较传统方法效率提升显著
性能突破：电池峰值功率密度达545.5 mW cm⁻²，远超现有水平
卓越稳定性：50 mA cm⁻²高电流下稳定运行165小时
结构创新：有序多孔结构实现催化与传质协同优化
图文解析
电极结构与合成工艺

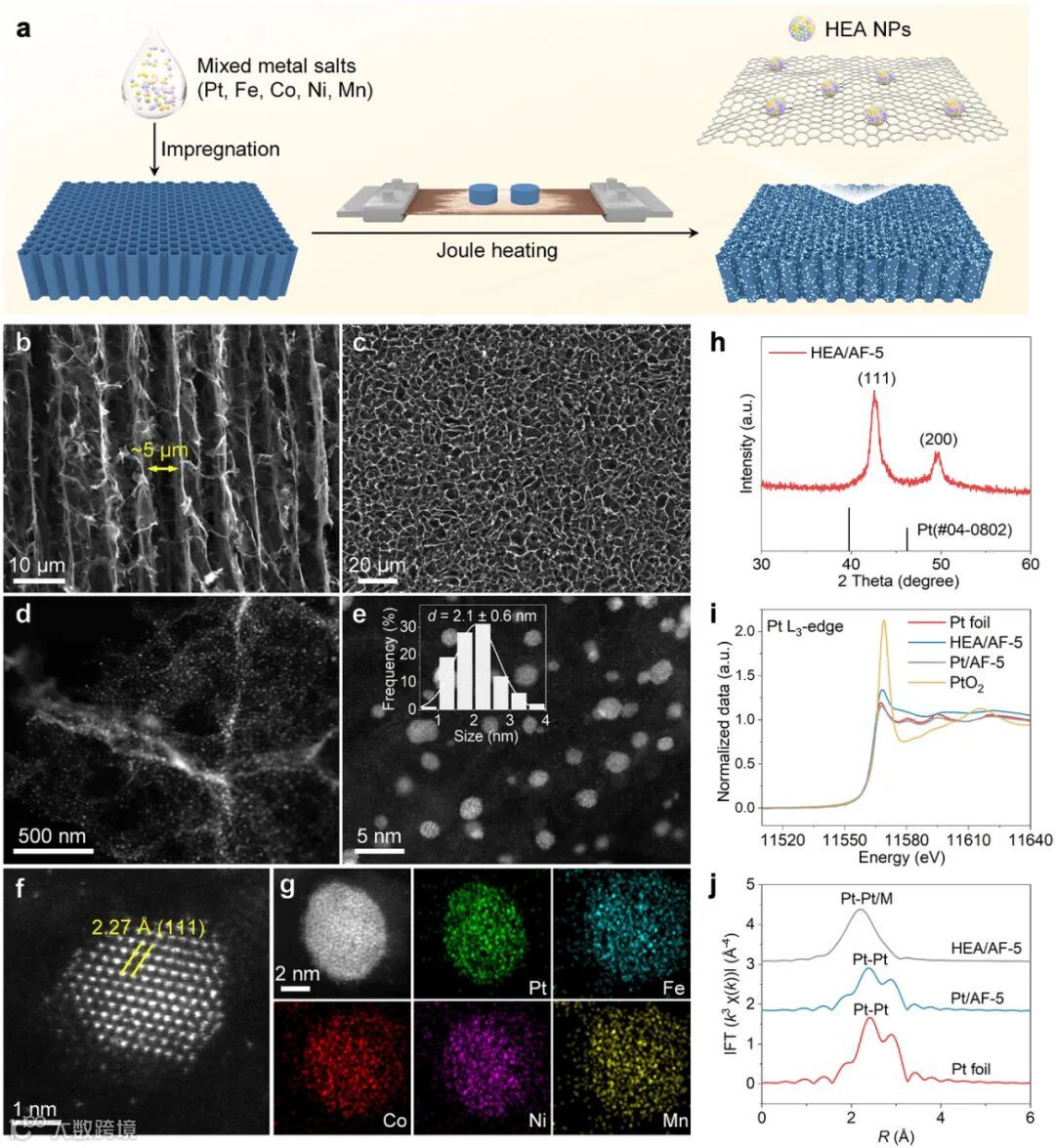

研究团队采用水热自组装结合焦耳热瞬态合成技术，在1280°C下仅用0.3秒成功在有序多孔碳骨架上均匀负载超细高熵合金纳米颗粒（平均粒径2.1 nm）。该自支撑一体化电极具有垂直排列的孔道结构（平均孔径5 µm），比表面积达331.81 m² g⁻¹，金属负载量高达23.71 wt.%，为高效催化反应提供了理想平台。
催化性能突破

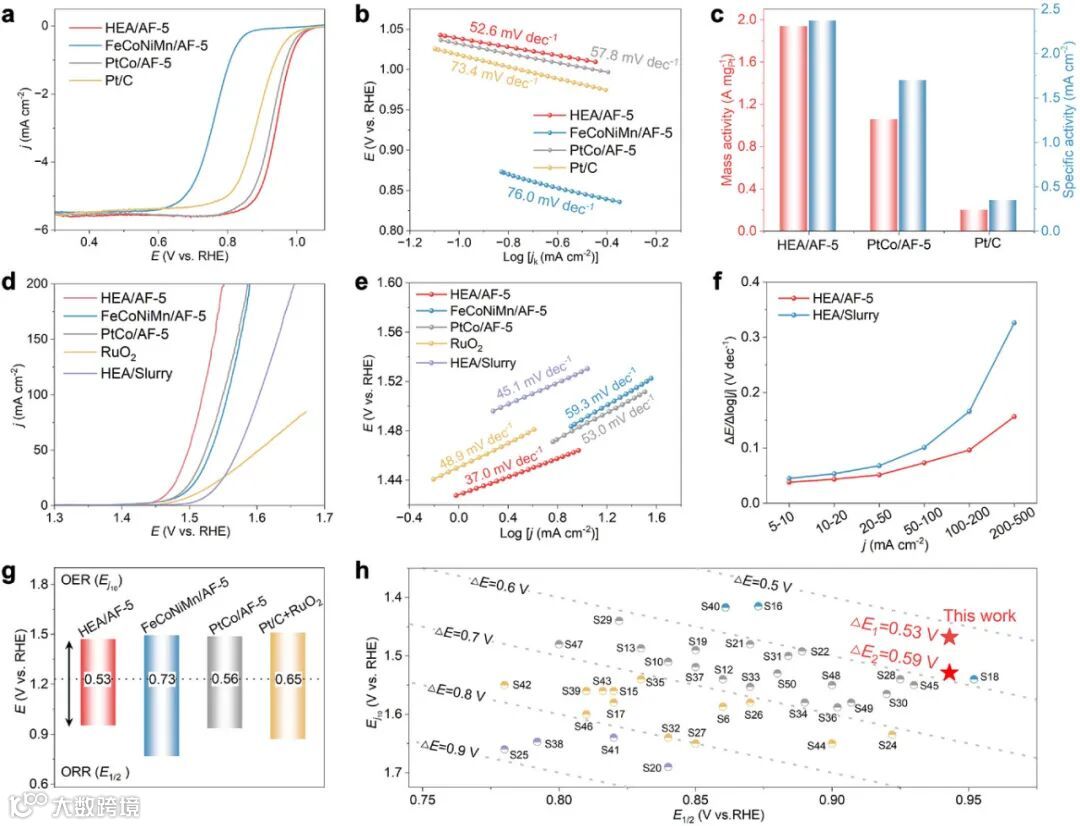

在氧还原反应中，电极表现出0.94 V的半波电位，优于传统Pt/C催化剂；在氧析出反应中，10 mA cm⁻²电流密度下的过电势仅为241 mV。其双功能活性指标ΔE值达0.53 V，处于领域领先水平，展现了高熵合金多元素协同效应的优势。
电池性能卓越

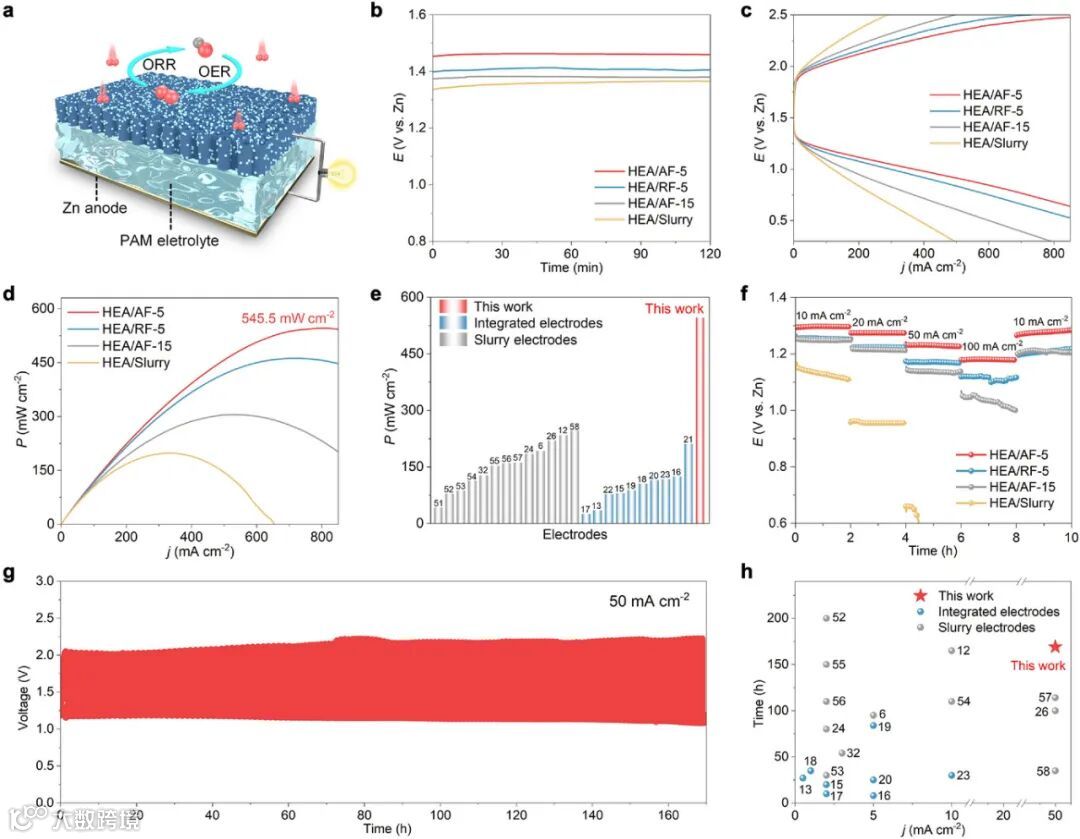

基于该电极组装的准固态锌空气电池开路电压达1.46 V，在10至100 mA cm⁻²电流范围内均保持高放电平台。最重要的是，电池实现了545.5 mW cm⁻²的峰值功率密度，并在50 mA cm⁻²高电流下稳定运行165小时，证明了其在实际应用中的巨大潜力。
机理深度解析

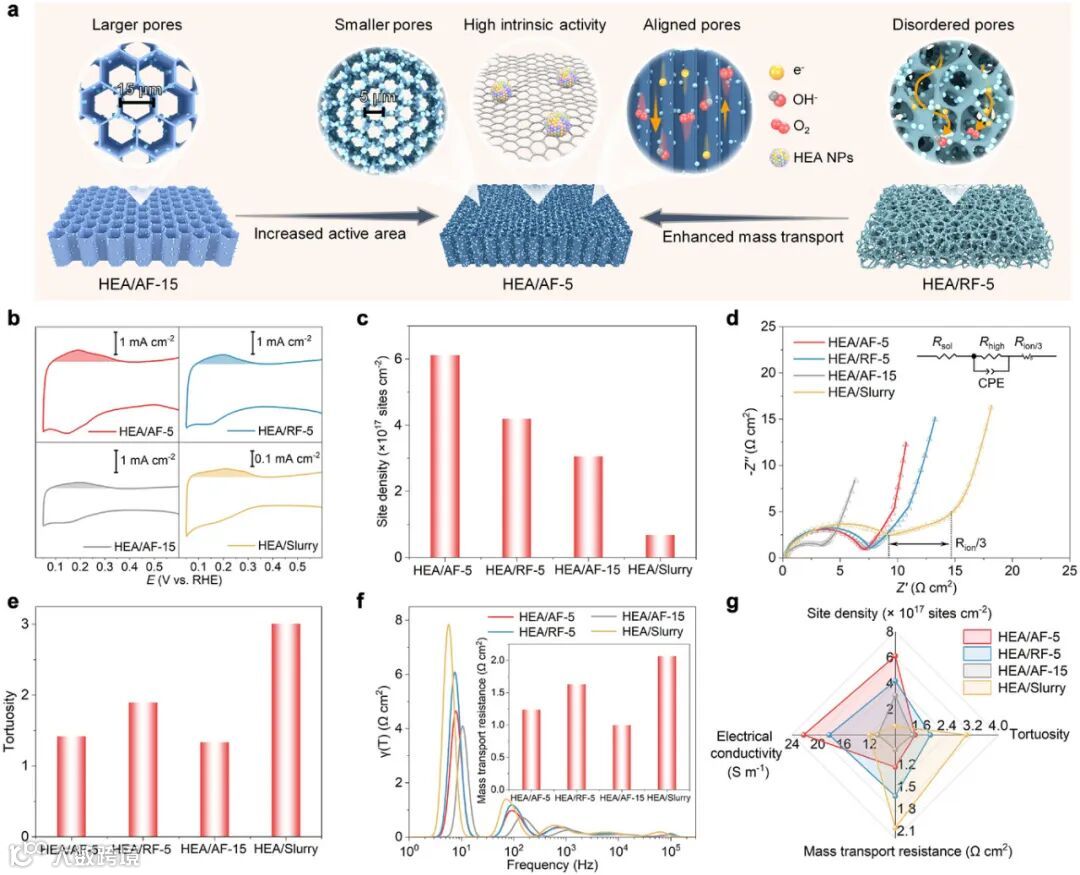

研究表明，电极的高性能源于其独特的结构设计：垂直排列的孔道结构显著降低了传输阻力（曲折度τ=1.42），而高密度活性位点（6.1×10¹⁷ sites cm⁻²）与高电子电导率（22.2 S m⁻¹）的协同作用确保了反应的高效进行。
技术关联
本研究采用的焦耳热瞬态合成技术与超快高温处理领域的发展方向高度契合：
瞬时超高温：1280°C的瞬时处理需要设备具备极高的热响应能力
精确控温：0.3秒内的精确温度控制对材料结构一致性至关重要
快速冷却：快速热管理确保形成超细纳米结构
工艺稳定性：批间重复性依赖稳定的能量输出控制
这些技术需求与高温处理设备领域的技术积累方向一致，特别是在瞬时能量控制和快速热管理方面的进步，为新型能源材料的精准制备提供了重要支撑。
应用前景
这项突破性技术为下一代储能器件的发展提供了新方向：
电动汽车：高功率密度满足快速启停需求
电网储能：优异稳定性适合长期调峰应用
便携设备：高能量密度延长使用时间
特殊领域：适用于极端环境下的能源供应
总结与展望
本研究通过焦耳热瞬态合成技术成功实现了高熵合金电极的高效制备，解决了锌空气电池功率密度低的关键难题。该工作不仅展示了电极结构设计对性能提升的重要性，也为高性能电化学储能器件的开发提供了新范式。
该研究凸显了材料与结构一体化设计的巨大潜力，未来可进一步探索该策略在其他能源转换与存储系统中的应用，推动清洁能源技术的创新发展。
文献信息：
Integrating High‐Entropy Alloy Nanocatalysts with Aligned Porous Air Electrode for High‐Power Zinc–Air Battery.
Ran Ren; Ting Liang; Zhichao Gong; et al.
Advanced Materials, 2025.
DOI: 10.1002/adma.202513348
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
